Ліра для обертання джерела ефектів

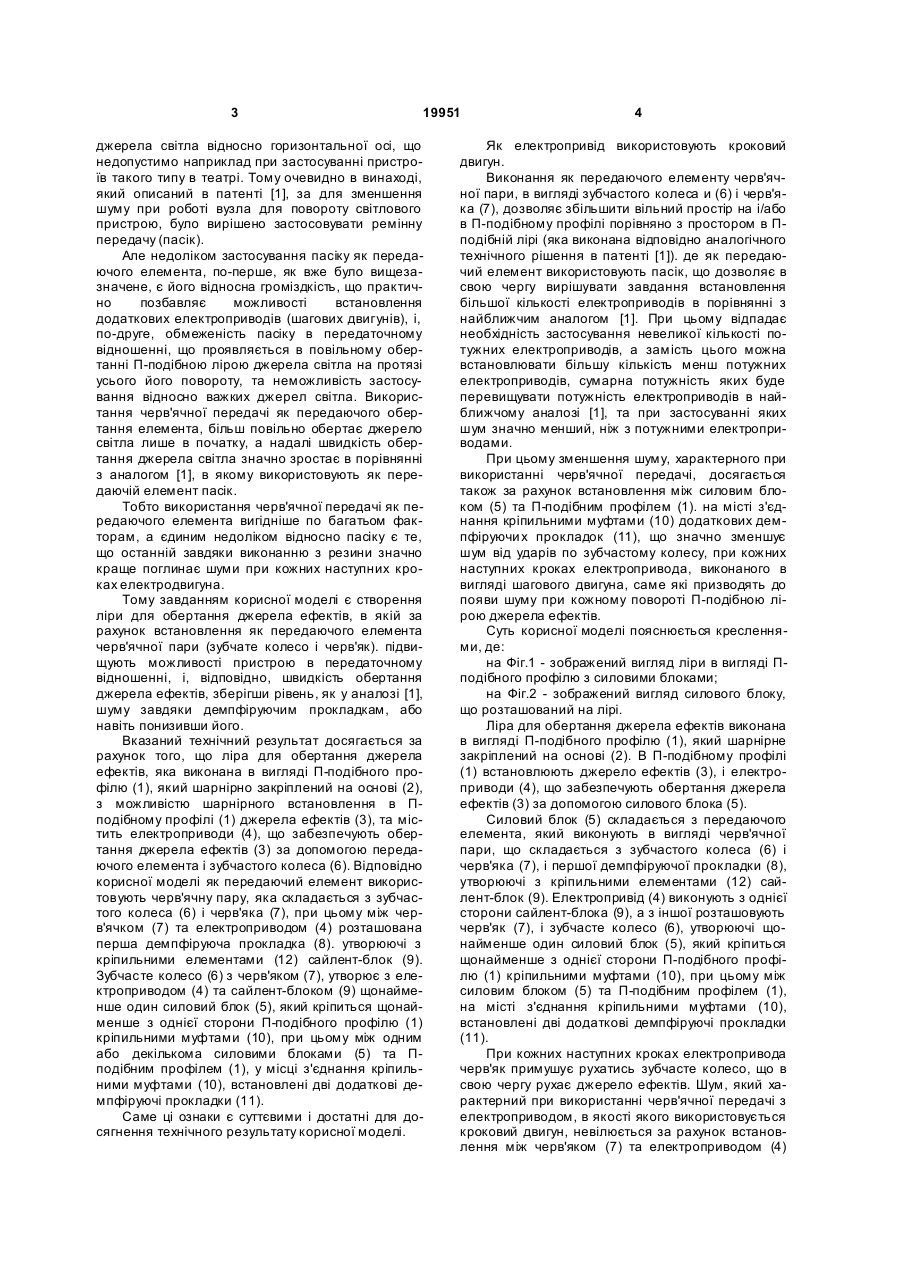

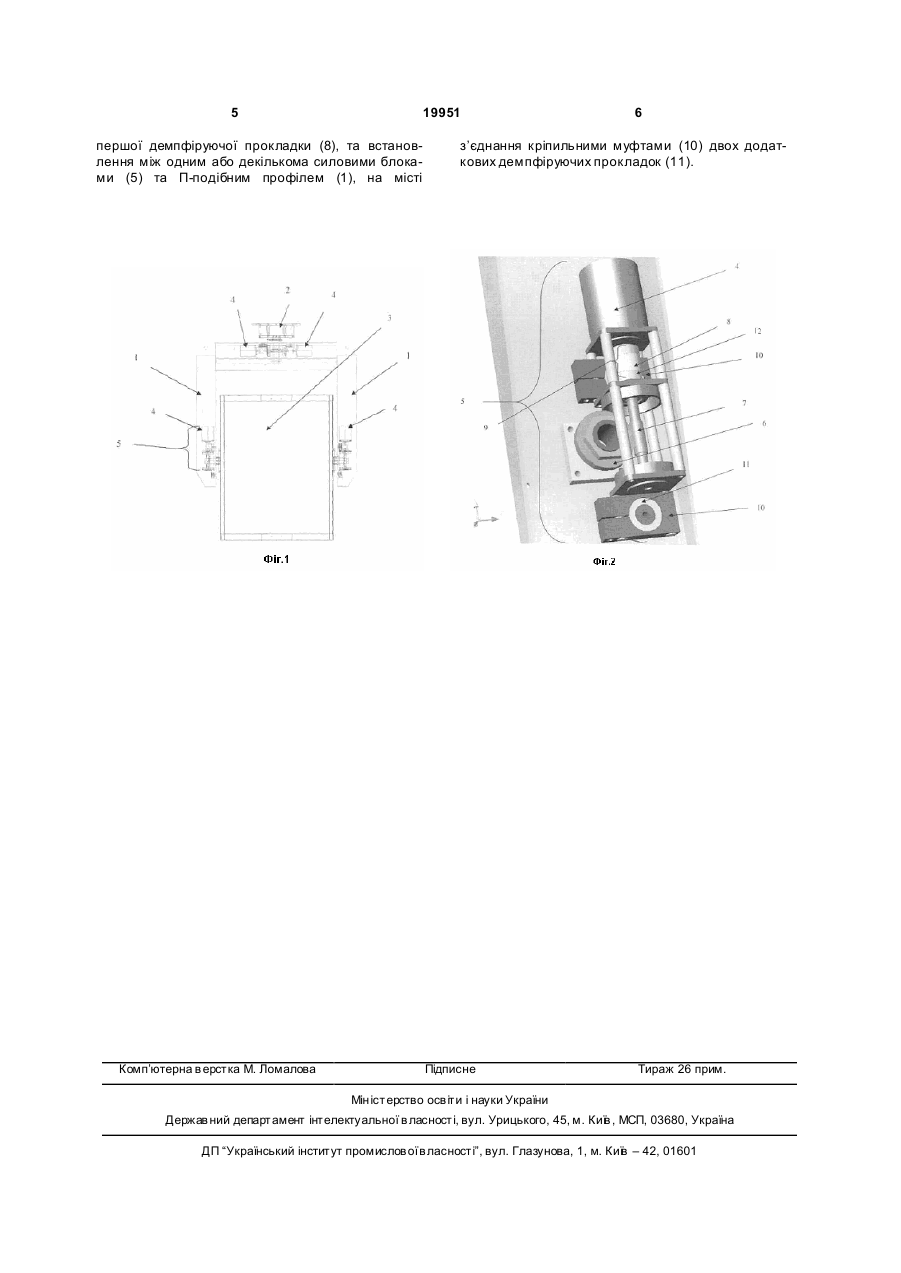

1. Ліра для обертання джерела ефектів, яка виконана у вигляді П-подібного профілю (1), який шарнірно закріплений на основі (2), з можливістю шарнірного встановлення в П-подібному профілі (1) джерела ефектів (3), та містить електроприводи (4), що забезпечують обертання джерела ефектів (3) за допомогою передаючого елемента і зубчастого колеса (6), яка відрізняється тим, що як передаючий елемент використовують черв'ячну 3 19951 джерела світла відносно горизонтальної осі, що недопустимо наприклад при застосуванні пристроїв такого типу в театрі. Тому очевидно в винаході, який описаний в патенті [1], за для зменшення шуму при роботі вузла для повороту світлового пристрою, було вирішено застосовувати ремінну передачу (пасік). Але недоліком застосування пасіку як передаючого елемента, по-перше, як вже було вищезазначене, є його відносна громіздкість, що практично позбавляє можливості встановлення додаткових електроприводів (шагових двигунів), і, по-друге, обмеженість пасіку в передаточному відношенні, що проявляється в повільному обертанні П-подібною лірою джерела світла на протязі усього його повороту, та неможливість застосування відносно важких джерел світла. Використання черв'ячної передачі як передаючого обертання елемента, більш повільно обертає джерело світла лише в початку, а надалі швидкість обертання джерела світла значно зростає в порівнянні з аналогом [1], в якому використовують як передаючій елемент пасік. Тобто використання черв'ячної передачі як передаючого елемента вигідніше по багатьом факторам, а єдиним недоліком відносно пасіку є те, що останній завдяки виконанню з резини значно краще поглинає шуми при кожних наступних кроках електродвигуна. Тому завданням корисної моделі є створення ліри для обертання джерела ефектів, в якій за рахунок встановлення як передаючого елемента черв'ячної пари (зубчате колесо і черв'як). підвищують можливості пристрою в передаточному відношенні, і, відповідно, швидкість обертання джерела ефектів, зберігши рівень, як у аналозі [1], шуму завдяки демпфіруючим прокладкам, або навіть понизивши його. Вказаний технічний результат досягається за рахунок того, що ліра для обертання джерела ефектів, яка виконана в вигляді П-подібного профілю (1), який шарнірно закріплений на основі (2), з можливістю шарнірного встановлення в Пподібному профілі (1) джерела ефектів (3), та містить електроприводи (4), що забезпечують обертання джерела ефектів (3) за допомогою передаючого елемента і зубчастого колеса (6). Відповідно корисної моделі як передаючий елемент використовують черв'ячну пару, яка складається з зубчастого колеса (6) і черв'яка (7), при цьому між черв'ячком (7) та електроприводом (4) розташована перша демпфіруюча прокладка (8). утворюючі з кріпильними елементами (12) сайлент-блок (9). Зубчасте колесо (6) з черв'яком (7), утворює з електроприводом (4) та сайлент-блоком (9) щонайменше один силовий блок (5), який кріпиться щонайменше з однієї сторони П-подібного профілю (1) кріпильними муфтами (10), при цьому між одним або декількома силовими блоками (5) та Пподібним профілем (1), у місці з'єднання кріпильними муфтами (10), встановлені дві додаткові демпфіруючі прокладки (11). Саме ці ознаки є суттєвими і достатні для досягнення технічного результату корисної моделі. 4 Як електропривід використовують кроковий двигун. Виконання як передаючого елементу черв'ячної пари, в вигляді зубчастого колеса и (6) і черв'яка (7), дозволяє збільшити вільний простір на і/або в П-подібному профілі порівняно з простором в Пподібній лірі (яка виконана відповідно аналогічного технічного рішення в патенті [1]). де як передаючий елемент використовують пасік, що дозволяє в свою чергу вирішувати завдання встановлення більшої кількості електроприводів в порівнянні з найближчим аналогом [1]. При цьому відпадає необхідність застосування невеликої кількості потужних електроприводів, а замість цього можна встановлювати більшу кількість менш потужних електроприводів, сумарна потужність яких буде перевищувати потужність електроприводів в найближчому аналозі [1], та при застосуванні яких шум значно менший, ніж з потужними електроприводами. При цьому зменшення шуму, характерного при використанні черв'ячної передачі, досягається також за рахунок встановлення між силовим блоком (5) та П-подібним профілем (1). на місті з'єднання кріпильними муфтами (10) додаткових демпфіруючи х прокладок (11), що значно зменшує шум від ударів по зубчастому колесу, при кожних наступних кроках електропривода, виконаного в вигляді шагового двигуна, саме які призводять до появи шуму при кожному повороті П-подібною лірою джерела ефектів. Суть корисної моделі пояснюється кресленнями, де: на Фіг.1 - зображений вигляд ліри в вигляді Пподібного профілю з силовими блоками; на Фіг.2 - зображений вигляд силового блоку, що розташований на лірі. Ліра для обертання джерела ефектів виконана в вигляді П-подібного профілю (1), який шарнірне закріплений на основі (2). В П-подібному профілі (1) встановлюють джерело ефектів (3), і електроприводи (4), що забезпечують обертання джерела ефектів (3) за допомогою силового блока (5). Силовий блок (5) складається з передаючого елемента, який виконують в вигляді черв'ячної пари, що складається з зубчастого колеса (6) і черв'яка (7), і першої демпфіруючої прокладки (8), утворюючі з кріпильними елементами (12) сайлент-блок (9). Електропривід (4) виконують з однієї сторони сайлент-блока (9), а з іншої розташовують черв'як (7), і зубчасте колесо (6), утворюючі щонайменше один силовий блок (5), який кріпиться щонайменше з однієї сторони П-подібного профілю (1) кріпильними муфтами (10), при цьому між силовим блоком (5) та П-подібним профілем (1), на місті з'єднання кріпильними муфтами (10), встановлені дві додаткові демпфіруючі прокладки (11). При кожних наступних кроках електропривода черв'як примушує рухатись зубчасте колесо, що в свою чергу рухає джерело ефектів. Шум, який характерний при використанні черв'ячної передачі з електроприводом, в якості якого використовується кроковий двигун, невілюється за рахунок встановлення між черв'яком (7) та електроприводом (4) 5 19951 першої демпфіруючої прокладки (8), та встановлення між одним або декількома силовими блоками (5) та П-подібним профілем (1), на місті Комп’ютерна в ерстка М. Ломалова 6 з’єднання кріпильними муфтами (10) двох додаткових демпфіруючих прокладок (11). Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
