Спосіб визначення місцеположення свищів у виробах

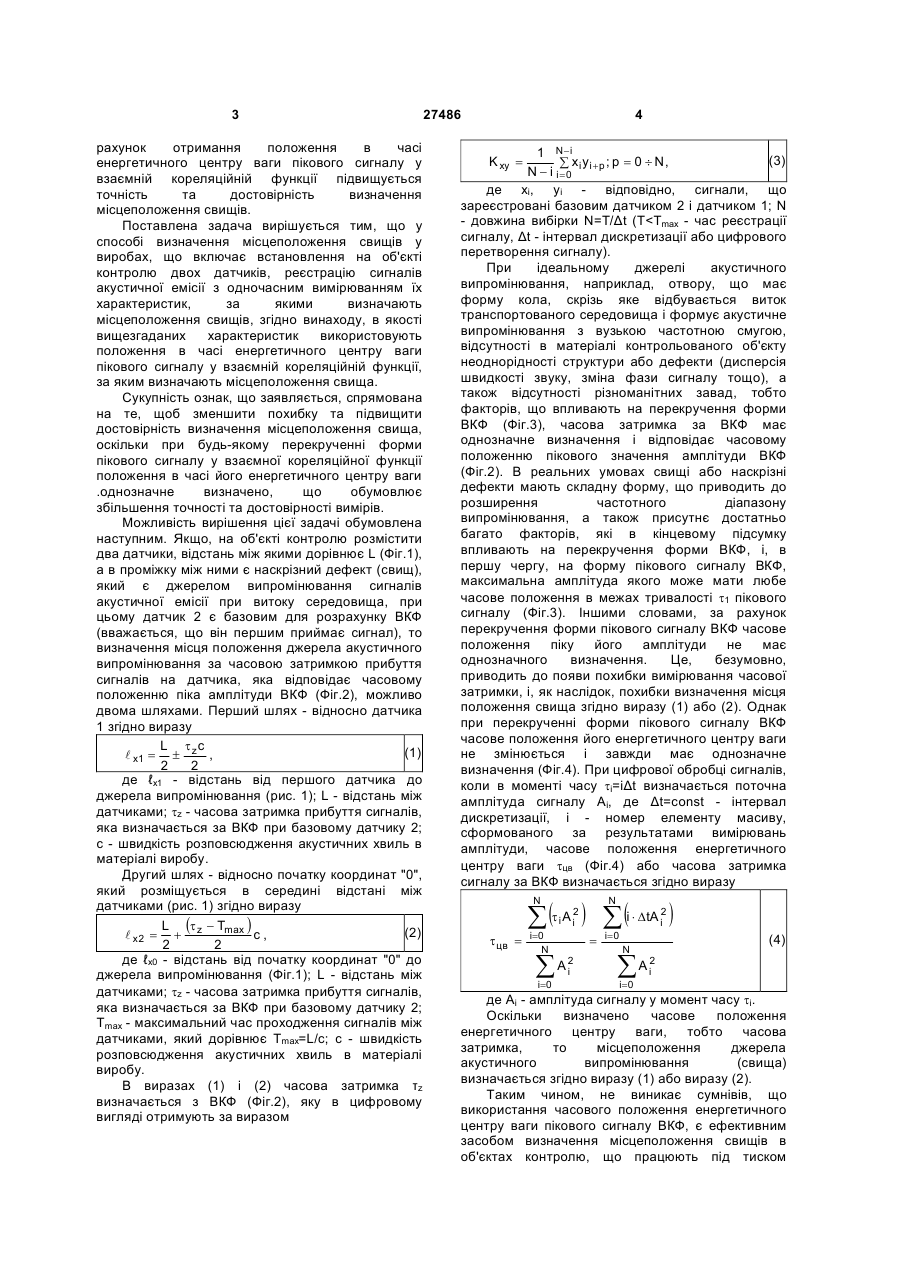

Спосіб визначення місцеположення свищів у виробах, що включає встановлення на об'єкті контролю двох датчиків, реєстрацію сигналів акустичної емісії з одночасним вимірюванням їх характеристик, за якими визначають місцеположення свищів, який відрізняється тим, що як вищезгадані характеристики використовують положення в часі енергетичного центра ваги пікового сигналу у взаємній кореляційній функції, за яким визначають місцеположення свища у виробах. UA (21) a200700986 (22) 30.01.2007 (24) 12.11.2007 (72) БАБАК ВІТАЛІЙ ПАВЛОВИЧ, СЕРГІЙ ФЕДОРОВИЧ, UA, ОЛЕКСАНДР ВАСИЛЬОВИЧ, UA (73) БАБАК ВІТАЛІЙ ПАВЛОВИЧ, СЕРГІЙ ФЕДОРОВИЧ, UA, ОЛЕКСАНДР ВАСИЛЬОВИЧ, UA (56) 2 (19) 1 3 рахунок отримання положення в часі енергетичного центру ваги пікового сигналу у взаємній кореляційній функції підвищується точність та достовірність визначення місцеположення свищів. Поставлена задача вирішується тим, що у способі визначення місцеположення свищів у виробах, що включає встановлення на об'єкті контролю двох датчиків, реєстрацію сигналів акустичної емісії з одночасним вимірюванням їх характеристик, за якими визначають місцеположення свищів, згідно винаходу, в якості вищезгаданих характеристик використовують положення в часі енергетичного центру ваги пікового сигналу у взаємній кореляційній функції, за яким визначають місцеположення свища. Сукупність ознак, що заявляється, спрямована на те, щоб зменшити похибку та підвищити достовірність визначення місцеположення свища, оскільки при будь-якому перекрученні форми пікового сигналу у взаємної кореляційної функції положення в часі його енергетичного центру ваги .однозначне визначено, що обумовлює збільшення точності та достовірності вимірів. Можливість вирішення цієї задачі обумовлена наступним. Якщо, на об'єкті контролю розмістити два датчики, відстань між якими дорівнює L (Фіг.1), а в проміжку між ними є наскрізний дефект (свищ), який є джерелом випромінювання сигналів акустичної емісії при витоку середовища, при цьому датчик 2 є базовим для розрахунку ВКФ (вважається, що він першим приймає сигнал), то визначення місця положення джерела акустичного випромінювання за часовою затримкою прибуття сигналів на датчика, яка відповідає часовому положенню піка амплітуди ВКФ (Фіг.2), можливо двома шляхами. Перший шлях - відносно датчика 1 згідно виразу L t c (1) l x1 = ± z , 2 2 де ℓх1 - відстань від першого датчика до джерела випромінювання (рис. 1); L - відстань між датчиками; tz - часова затримка прибуття сигналів, яка визначається за ВКФ при базовому датчику 2; с - швидкість розповсюдження акустичних хвиль в матеріалі виробу. Другий шлях - відносно початку координат "0", який розміщується в середині відстані між датчиками (рис. 1) згідно виразу L (t - Tmax ) (2) l x2 = + z c, 2 2 де ℓх0 - відстань від початку координат "0" до джерела випромінювання (Фіг.1); L - відстань між датчиками; tz - часова затримка прибуття сигналів, яка визначається за ВКФ при базовому датчику 2; Tmax - максимальний час проходження сигналів між датчиками, який дорівнює Tmax=L/с; с - швидкість розповсюдження акустичних хвиль в матеріалі виробу. В виразах (1) і (2) часова затримка τz визначається з ВКФ (Фіг.2), яку в цифровому вигляді отримують за виразом 27486 4 1 N-i (3) å xi yi +p ; p = 0 ¸ N , N - i i=0 де хi, уi - відповідно, сигнали, що зареєстровані базовим датчиком 2 і датчиком 1; N - довжина вибірки N=Т/Δt (Т
