Висувна рукоять ексковатора-навантажувача

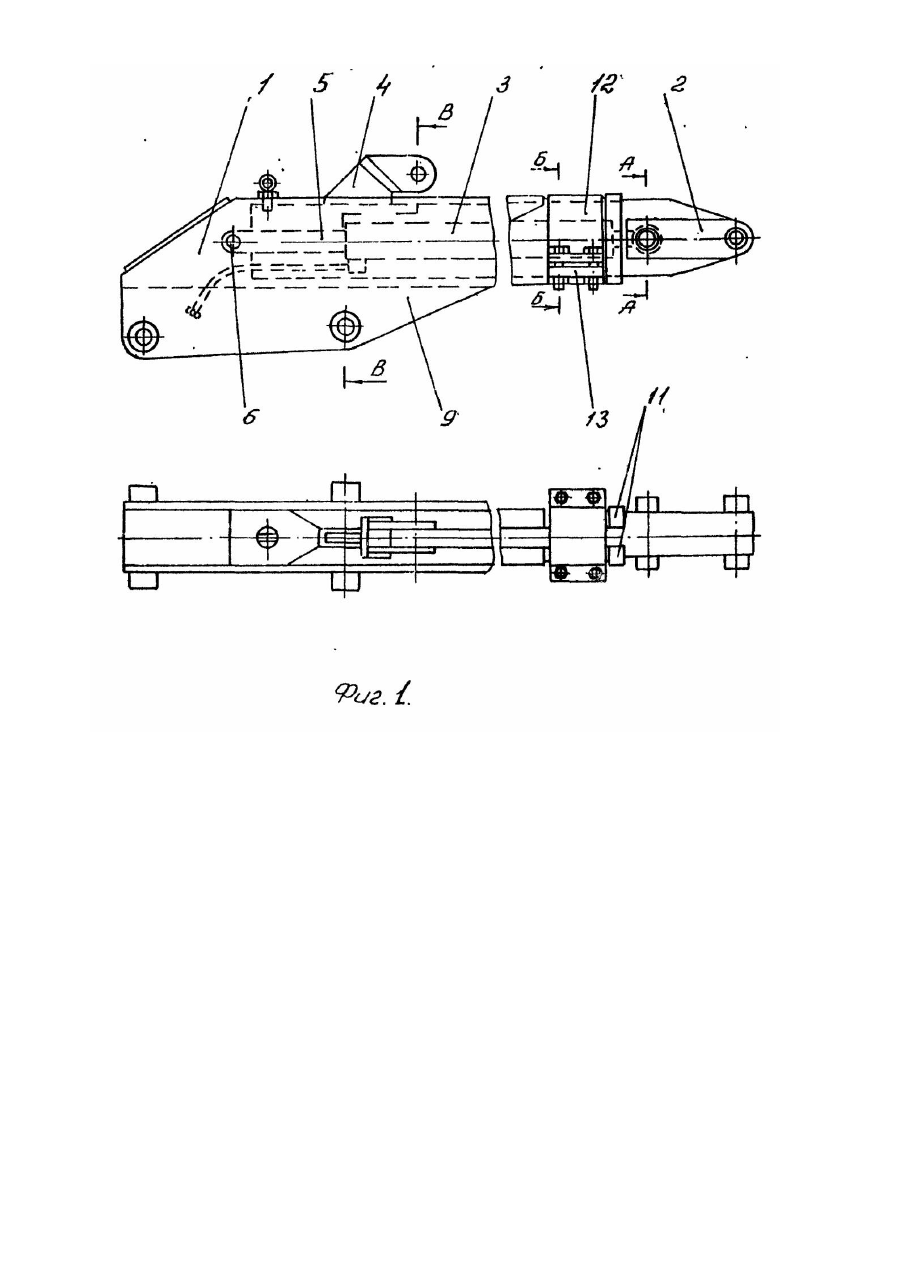

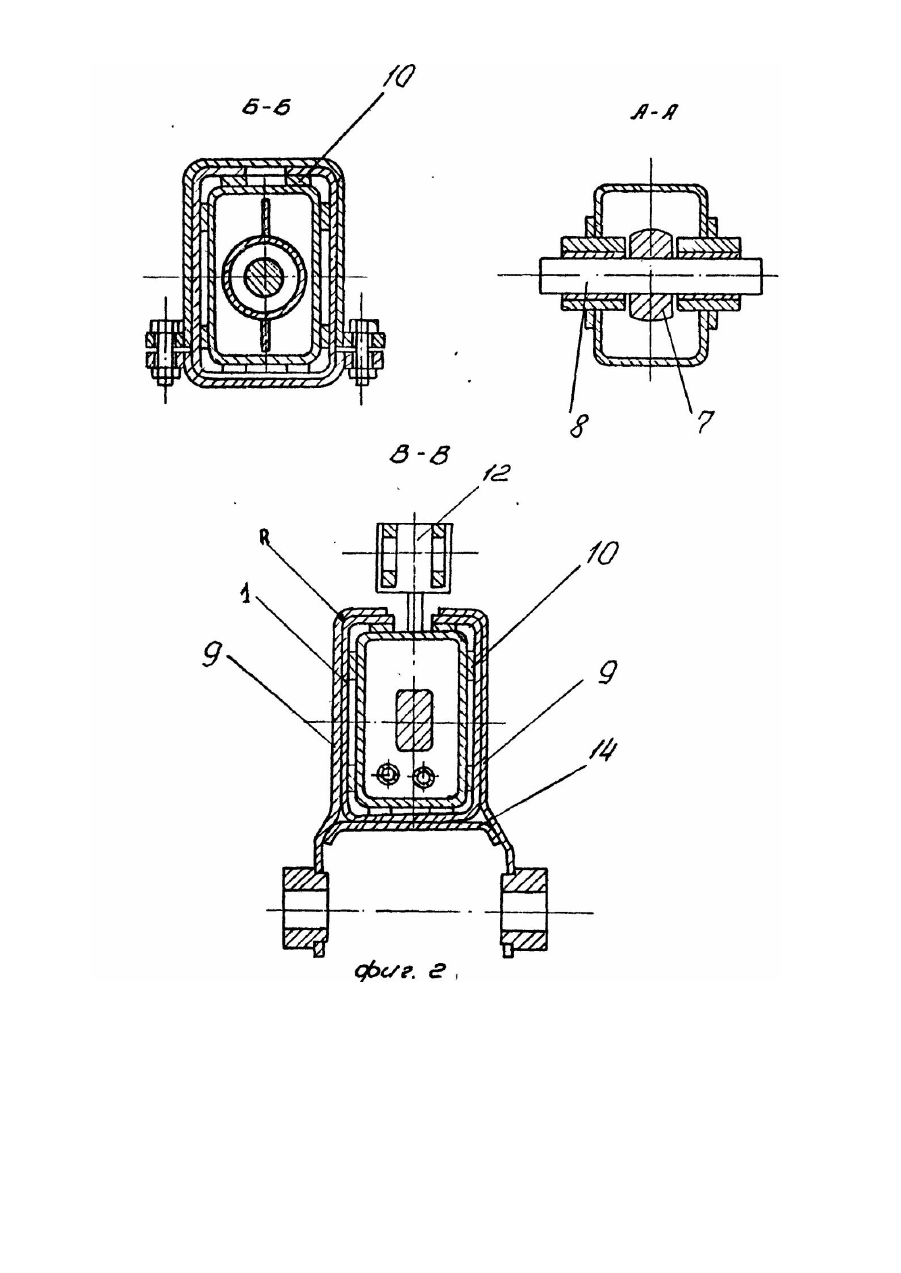

Изобретение относится к строительным машинам, дорожному машиностроению, в частности к гидравлическим экскаваторам и может быть использовано при выполнении различных видов земляных работ. Известна рукоять обратной лопаты экскаватора Э-5015А, представляющая собой полую балку переменного сечения, сваренную из листового легированного металлопроката [1]. Недостатком известной рукояти является сложность конструкции, металлоемкость и наличие больших изгибающих моментов. Наиболее близкой по технической сущности и по достигаемому результату является выдвижная рукоять экскаватора-погрузчика [2}, содержащая наружную обечайку с продольным пазом, внутреннюю подвижную часть с шарнирно установленным ковшом на одном конце, цилиндром перемещения на втором конце и кронштейном под установку цилиндра поворота ковша. Недостатком такой выдвижной рукояти является то, что на выдвигающейся вставке в конечной ее части имеется дополнительное направляющее устройство, при использовании которого требуется увеличение общей длимы конструкции рукояти, а это приводит к усложнению ее конструкции, т.к. необходимо увеличивать паз на всю длину рукояти, что уменьшает жесткость и для сохранения ее прочности требуется применение листовой стали большой толщины, а это приводит к увеличению металлоемкости конструкции. Известную выдвижную рукоять нецелесообразно использовать в экскаваторах-погрузчиках большой грузоподъемности. В основу изобретения поставлена задача усовершенствовать выдвижную рукоять Экскаватора-погрузчика путем ужесточения боковых поверхностей наружной части, а также создания условий для полного выдвижения подвижной части, чем достигается повышение грузоподъемности и увеличение длины рукояти, что позволяет использовать ее в составе рабочего оборудования экскаваторов-погрузчиков большой грузоподъемности. Поставленная задача решается тем, что в выдвижной рукояти экскаватора-погрузчика, содержащем наружную обечайку с продольным пазом. внутреннюю подвижную часть с шарнирно установленным ковшом на одном конце, цилиндром перемещения на втором конце и кронштейном под установку цилиндра поворота ковша, согласно изобретению наружная обечайка имеет две щеки трапецеидальной формы, установленные с возможностью охвата обечайки по всей длине и Перекрытия наружных боковых радиусов, смежных с продольным пазом, рукоять снабжена расположенными между наружной обечайкой и подвижной частью опорными элементами, выполненными в виде направляющих подвес каждой стороны подвижной части, а передний конец наружной обечайки непосредственно у ковша выполнен с упором и снабжён охватывающим хомутом. Благодаря тому, что наружная обечайка выдвижной рукояти имеет две щеки трапецеидальной формы, установленные с возможностью охвата обечайки по всей длине и перекрытия наружных боковых радиусов. смежных с продольным пазом достигается необходимая прочность и жесткость конструкции. что позволяет увеличить гр узоподъемность экскавационного оборудования, а следовательно, применять ковш с большей емкостью, Опорные элементы, выполненные по обе стороны подвижной части, позволяют устранить перекос подвижной части относительно неподвижной, уменьшают изгибающий момент, действующий на рукоять, что позволяет повысить ее грузоподъемность, длину подвижной части (в случае необходимости). Охватывающий хомут на переднем конце наружной обечайки также повышает жесткость конструкции, упор необходим для фиксации подвижной части рукояти при ее максимальном выдвижении. В дальнейшем изобретение поясняется описанием и чертежами, где на фиг. 1 схематически изображена выдвижная рукоять экскаватора-погрузчика; на фиг. 2 - разрезы А-А, Б-Б, В-В на фиг. 1. Выдвижная рукоять экскаватора-погрузчика содержит наружную обечайку 1 с продольным пазом, внутреннюю подвижную часть 2с шарнирно установленным ковшом (на чертеже не показан) на одном конце, гидроцилиндром перемещения 3 на втором конце и кронштейном 4 под установку цилиндра поворота ковша. Гидроцилиндр 3 имеет удлиненную заднюю крышку 5, которая при помощи пальца 6 фиксируется к наружной обечайке 1, а шток 7 гидроцилиндра закреплен посредством проушины и пальца 8к передней подвижной части 2. Наружная обечайка 1 снабжена двумя щеками 9 трапецеидальной формы, установленными с возможностью охвата обечайки по всей длине и перекрытия наружных боковых радиусов R, смежных с продольным пазом. На подвижной части 2 имеются опорные элементы 10, выполненные в виде направляющих по две с каждой стороны подвижной части. Передний конец наружной обечайки 1 непосредственно у ковша выполнен с упором 11 и снабжен охватывающим хомутом 12, фиксируемым с помощью пластины 13 болтовым соединением. Обе щеки 9 связаны между собой поперечной косынкой 14 и снабжены бобышками под установку пальцев крепления рукояти к стреле и крепления проушины штоков цилиндров перемещения рукояти. Рабочее оборудование, в состав которого входит выдвижная рукоять экскаватора-погрузчика работает следующим образом. При необходимости выполнения работ с минимальным размером рукояти, т.е. при втянутом положении подвижной части 2, рабочая жидкость подается в поршневую полость цилиндра подъема стрелы и в одну из полостей цилиндра рукояти. Происходит подъем стрелы и отворот (подаорот) рукояти. Для подворота ковша рабочая жидкость подается я одну из полостей гидроцилиндра ковша - происходит перемещение ковша. При необходимости выполнения работ с увеличенным размером рукояти, т.е. при выдвинутом положении подвижной части 2, рабочая жидкость подается в полость цилиндра подъема стрелы и поворота рукояти происходит подъем рабочего органа. Для увеличения размера рукояти рабочая жидкость подается в поршневую полость цилиндра перемещения подвижной части 2, которая, при этом, выдвигается на Требуемый размер. После установки рукояти на требуемый размер, рабочая жидкость подается в одну из полостей цилиндра ковша, происходит перемещение ковша. При необходимости уменьшения размера рукояти, рабочая жидкость подается в штоковую полость цилиндра перемещения подвижной части 2 - происходит изменение длины рукояти.
