Спосіб стабілізації форми штаби на стані кварто

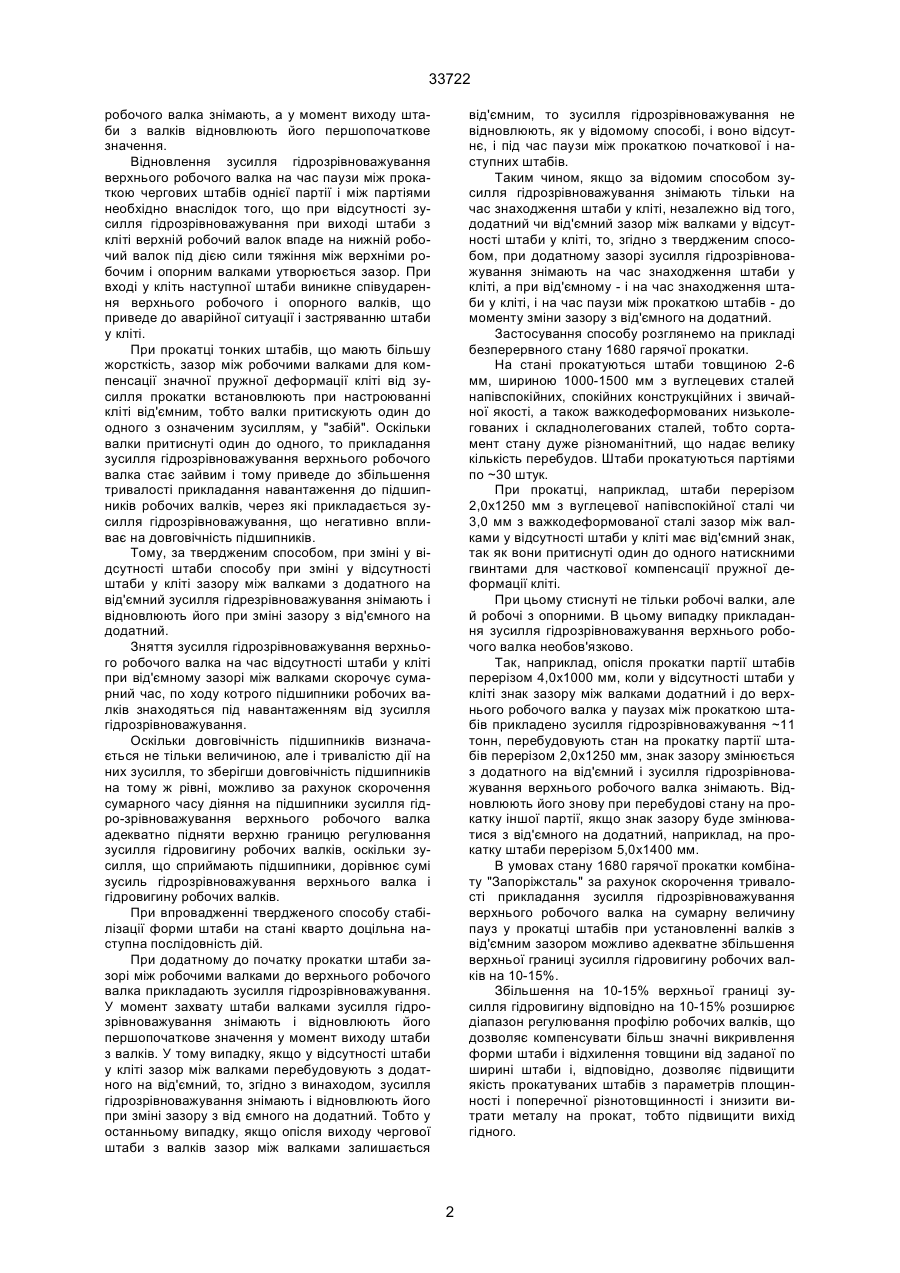

Спосіб стабілізації форми штаби на стані кварто, включаючий гідрозрівноважування верхнього робочого вадка і регулювання профілю робочих валків зміною зусилля гідровигину, зняття зусилля гідрозрівноважування верхнього робочого валка у момент захвату штаби валками і відновлення його першопочаткового значення у момент виходу штаби з валків, відзначний тим, що при зміні у відсутності штаби у кліті зазору між валками з додатного на від'ємний зусилля гідрозрівноважування верхнього робочого валка знімають і відновлюють його при зміні зазору з від'ємного на додатний. (19) (21) 99031719 (22) 29.03.1999 (24) 15.02.2001 (33) UA (46) 15.02.2001, Бюл. № 1, 2001 р. (72) Тилик Василь Трохимович, Яланський Вячеслав Петрович, Коваль Сергій Миколайович, Путнокі Олександр Юліусович, Піховкін Микола Миколайович, Солтан Андрій Станіславович, Трофімов Віталій Олександрович (73) Відкрите акціонерне товариство ЗМК "Запоріжталь" 33722 робочого валка знімають, а у момент виходу штаби з валків відновлюють його першопочаткове значення. Відновлення зусилля гідрозрівноважування верхнього робочого валка на час паузи між прокаткою чергових штабів однієї партії і між партіями необхідно внаслідок того, що при відсутності зусилля гідрозрівноважування при виході штаби з кліті верхній робочий валок впаде на нижній робочий валок під дією сили тяжіння між верхніми робочим і опорним валками утворюється зазор. При вході у кліть наступної штаби виникне співударення верхнього робочого і опорного валків, що приведе до аварійної ситуації і застряванню штаби у кліті. При прокатці тонких штабів, що мають більшу жорсткість, зазор між робочими валками для компенсації значної пружної деформації кліті від зусилля прокатки встановлюють при настроюванні кліті від'ємним, тобто валки притискують один до одного з означеним зусиллям, у "забій". Оскільки валки притиснуті один до одного, то прикладання зусилля гідрозрівноважування верхнього робочого валка стає зайвим і тому приведе до збільшення тривалості прикладання навантаження до підшипників робочих валків, через які прикладається зусилля гідрозрівноважування, що негативно впливає на довговічність підшипників. Тому, за твердженим способом, при зміні у відсутності штаби способу при зміні у відсутності штаби у кліті зазору між валками з додатного на від'ємний зусилля гідрезрівноважування знімають і відновлюють його при зміні зазору з від'ємного на додатний. Зняття зусилля гідрозрівноважування верхнього робочого валка на час відсутності штаби у кліті при від'ємному зазорі між валками скорочує сумарний час, по ходу котрого підшипники робочих валків знаходяться під навантаженням від зусилля гідрозрівноважування. Оскільки довговічність підшипників визначається не тільки величиною, але і тривалістю дії на них зусилля, то зберігши довговічність підшипників на тому ж рівні, можливо за рахунок скорочення сумарного часу діяння на підшипники зусилля гідро-зрівноважування верхнього робочого валка адекватно підняти верхню границю регулювання зусилля гідровигину робочих валків, оскільки зусилля, що сприймають підшипники, дорівнює сумі зусиль гідрозрівноважування верхнього валка і гідровигину робочих валків. При впровадженні твердженого способу стабілізації форми штаби на стані кварто доцільна наступна послідовність дій. При додатному до початку прокатки штаби зазорі між робочими валками до верхнього робочого валка прикладають зусилля гідрозрівноважування. У момент захвату штаби валками зусилля гідрозрівноважування знімають і відновлюють його першопочаткове значення у момент виходу штаби з валків. У тому випадку, якщо у відсутності штаби у кліті зазор між валками перебудовують з додатного на від'ємний, то, згідно з винаходом, зусилля гідрозрівноважування знімають і відновлюють його при зміні зазору з від ємного на додатний. Тобто у останньому випадку, якщо опісля виходу чергової штаби з валків зазор між валками залишається від'ємним, то зусилля гідрозрівноважування не відновлюють, як у відомому способі, і воно відсутнє, і під час паузи між прокаткою початкової і наступних штабів. Таким чином, якщо за відомим способом зусилля гідрозрівноважування знімають тільки на час знаходження штаби у кліті, незалежно від того, додатний чи від'ємний зазор між валками у відсутності штаби у кліті, то, згідно з твердженим способом, при додатному зазорі зусилля гідрозрівноважування знімають на час знаходження штаби у кліті, а при від'ємному - і на час знаходження штаби у кліті, і на час паузи між прокаткою штабів- до моменту зміни зазору з від'ємного на додатний. Застосування способу розглянемо на прикладі безперервного стану 1680 гарячої прокатки. На стані прокатуються штаби товщиною 2-6 мм, шириною 1000-1500 мм з вуглецевих сталей напівспокійних, спокійних конструкційних і звичайної якості, а також важкодеформованих низьколегованих і складнолегованих сталей, тобто сортамент стану дуже різноманітний, що надає велику кількість перебудов. Штаби прокатуються партіями по ~30 штук. При прокатці, наприклад, штаби перерізом 2,0х1250 мм з вуглецевої напівспокійної сталі чи 3,0 мм з важкодеформованої сталі зазор між валками у відсутності штаби у кліті має від'ємний знак, так як вони притиснуті один до одного натискними гвинтами для часткової компенсації пружної деформації кліті. При цьому стиснуті не тільки робочі валки, але й робочі з опорними. В цьому випадку прикладання зусилля гідрозрівноважування верхнього робочого валка необов'язково. Так, наприклад, опісля прокатки партії штабів перерізом 4,0х1000 мм, коли у відсутності штаби у кліті знак зазору між валками додатний і до верхнього робочого валка у паузах між прокаткою штабів прикладено зусилля гідрозрівноважування ~11 тонн, перебудовують стан на прокатку партії штабів перерізом 2,0х1250 мм, знак зазору змінюється з додатного на від'ємний і зусилля гідрозрівноважування верхнього робочого валка знімають. Відновлюють його знову при перебудові стану на прокатку іншої партії, якщо знак зазору буде змінюватися з від'ємного на додатний, наприклад, на прокатку штаби перерізом 5,0х1400 мм. В умовах стану 1680 гарячої прокатки комбінату "Запоріжсталь" за рахунок скорочення тривалості прикладання зусилля гідрозрівноважування верхнього робочого валка на сумарну величину пауз у прокатці штабів при установленні валків з від'ємним зазором можливо адекватне збільшення верхньої границі зусилля гідровигину робочих валків на 10-15%. Збільшення на 10-15% верхньої границі зусилля гідровигину відповідно на 10-15% розширює діапазон регулювання профілю робочих валків, що дозволяє компенсувати більш значні викривлення форми штаби і відхилення товщини від заданої по ширині штаби і, відповідно, дозволяє підвищити якість прокатуваних штабів з параметрів площинності і поперечної різнотовщинності і знизити витрати металу на прокат, тобто підвищити вихід гідного. 2 33722 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
