Формула / Реферат

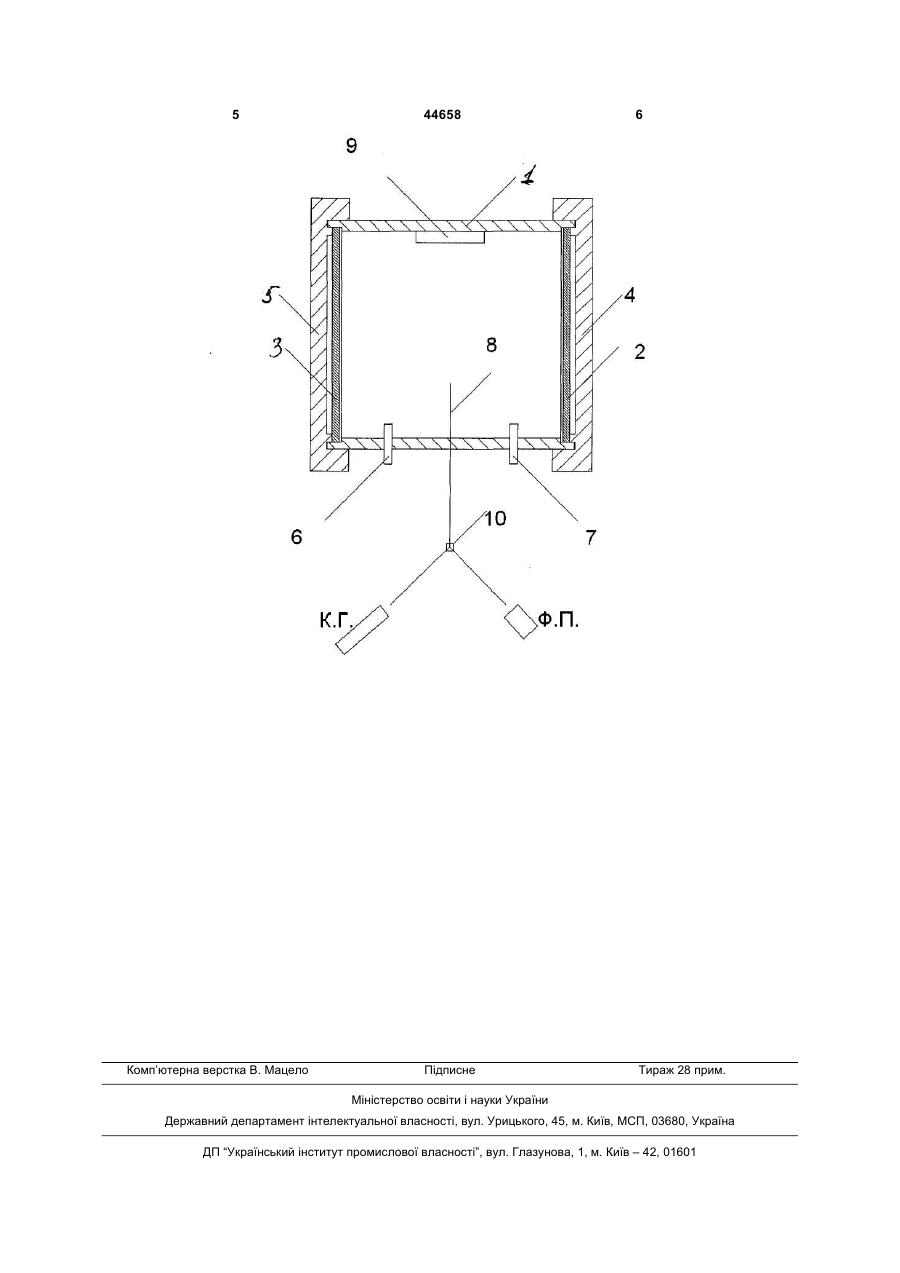

1. Кювета, що містить корпус та оптично прозорі стінки, яка відрізняється тим, що з обох кінців корпусу встановлені пластини з вікнами і які мають пази, в пази пластин встановлюють стінки, котрі виконані з пружно-еластичного полімерного матеріалу, причому залежно від виду поперечного перерізу корпусу, пластини і стінки будуть мати відповідну форму, крім того, у корпусі встановлені клапани для заповнення кювети рідиною або газом, а також герметично встановлено світловод, котрий містить оптичний роздільник, а на протилежній стороні корпусу встановлено поворотне дзеркало.

2. Кювета за п. 1, яка відрізняється тим, що пластини виконані, наприклад, у вигляді кілець, а стінки мають форму дисків.

Текст

1. Кювета, що містить корпус та оптично прозорі стінки, яка відрізняється тим, що з обох кінців корпусу встановлені пластини з вікнами і які мають пази, в пази пластин встановлюють стінки, 3 44658 4 дзеркала, збирається лінзою і направляється в для спільного заповнення рідиною і газом, у цьому селектор частоти. Газові кювети повинні бути герж корпусі герметично закріплюють світловод 8, тип метичними для запобігання витікання газу та моякого визначається з умов способу експерименту, жуть мати розмір до 100 метрів в довжину. на протилежній стінці корпусу 1 встановлене поНедоліком прототипу також є використання віворотне дзеркало 9, що дозволяє відбивати виконець, що виготовлені з солей або кварцу, що промінювання, що пройшло скрізь дослідну речовиключає їх використання для спектральних довину в напрямку торця світловода 8 або в сліджень систем газ-рідина при нормальних умонапрямку однієї зі стінок 4,5, при відбитті випромівах, а тим паче при понижених температурах. Рінювання від дзеркала 9 у напрямку торця світлодинна фаза змінює свій об'єм при зниженні вода 8 відбувається поділ світлового потоку на температури, що зумовлено її кристалізацією. Для оптичному розділювачі 10, при цьому частина вивиключення цього недоліку об'єм кювети повинен промінювання попадає на фотоприймач (ФП) з'єдзмінюватись відповідно до зміни об'єму рідинної наний з вимірювальною апаратурою (на фігурі не фази, що кристалізується. приводиться). Технічною метою корисної моделі є розробка Розглянемо роботу кювети. При заповненні такої конструкції кювети, яка забезпечила б дослікювети одночасно газом і рідиною, на різні частини дження одночасно присутніх в замкнутому об'ємі об'єму, може виникати знакозмінна зміна тисків рідкої та газоподібної фаз методом спектроскопії при зниженні температури. Обсяг газу буде зменкомбінаційного розсіяння (СКР), тобто розширення шуватися, а обсяг води буде збільшуватися, що функціональних можливостей кювети, шляхом призведе до зміни тиску на стінки 4,5 кювети. Пісвиконання стінок кювети з прозорого пружноля заповнення такої кювети рідиною і газом зі зниеластичного полімерного матеріалу. женням температури до заданої величини, провоТака задача вирішена наступним чином. У Кюдяться СКР виміри на границі газ-рідина. При веті, що містить корпус та оптично прозорі стінки, зниженні температури зі зменшенням або збільзгідно корисної моделі, з обох кінців корпусу всташенням об'єму досліджуваного зразка відбуваєтьновлені пластини з вікнами і які мають пази, в пази ся деформація прозорих пружно-еластичних поліпластин встановлюють стінки, котрі виконані з мерних дисків, що виконують роль стінок 4,5 пружно-еластичного полімерного матеріалу, прикювети, що забезпечує її механічну стійкість і міцчому, залежно від виду поперечного перерізу корність. Оптичне випромінювання надходить по світпусу, пластини і стінки будуть мати відповідну фоловоду від квантового генератора (КГ), який прарму, крім того, у корпусі встановлені клапани для цює в імпульсному режимі з регульованою заповнення кювети рідиною або газом, а також скважністю, що забезпечує чітке виділення відбигерметично встановлено світловод, котрий містить того сигналу, що пройшов подвійну відстань крізь оптичний роздільник, а на протилежній стороні кювету. Поворотне дзеркало 9 можна повернути корпусу установлено поворотне дзеркало. Коли під необхідним кутом до падаючого випромінюкювета буде мати корпус у вигляді відрізку труби, вання зі світловода 8 і вивести відбите випромінюто пластини будуть виконані у вигляді кілець, а вання через кожну зі стінок 4,5. стінки матимуть форму дисків. Для досліджень при знижених температурах На Фіг. зображена конструкція кювети зі стінсистем газ-рідина пропонується кювета, виконана ками з полімерних плівок. у формі відрізка труби, яка зачинена дисками 4,5 з Кювета складається з корпусу 1, кілець 2,3, прозорого пружно-еластичного полімерного матевиконаних з металу, полімерних матеріалів або ріалу з обох кінців, і котрі утримуються кільцями пластмас, у пази цих кілець вставлені стінки 4,5 із 2,3. пружних-еластичних полімерних, прозорих матеріОтже, запропонована конструкція кювети доалів у формі дисків. Ці диски притискаються до зволяє, використовуючи метод СКР, або метод корпусу 1, який може бути виконаний з металу, абсорбційної спектроскопії, досліджувати рідкі, полімерних матеріалів або пластмас кільцями 2,3, газоподібні середовища або спільні - рідкі й газоу корпусі 1 розміщені клапани 6 і 7 для накачуванподібні системи різних речовин, при зміні темпераня в кювету досліджуваної рідини або газу, а також тури. 5 Комп’ютерна верстка В. Мацело 44658 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Cuvette

Автори англійською

Machekhin Yurii Pavlovych, Kontar Oleksandr Akimovych, Kukhtin Serhii Mykhailovych

Назва патенту російською

Кювета

Автори російською

Мачехин Юрий Павлович, Контар Александр Акимович, Кухтин Сергей Михайлович

МПК / Мітки

МПК: G01N 21/03

Мітки: кювета
