Нагрівний елемент рідера

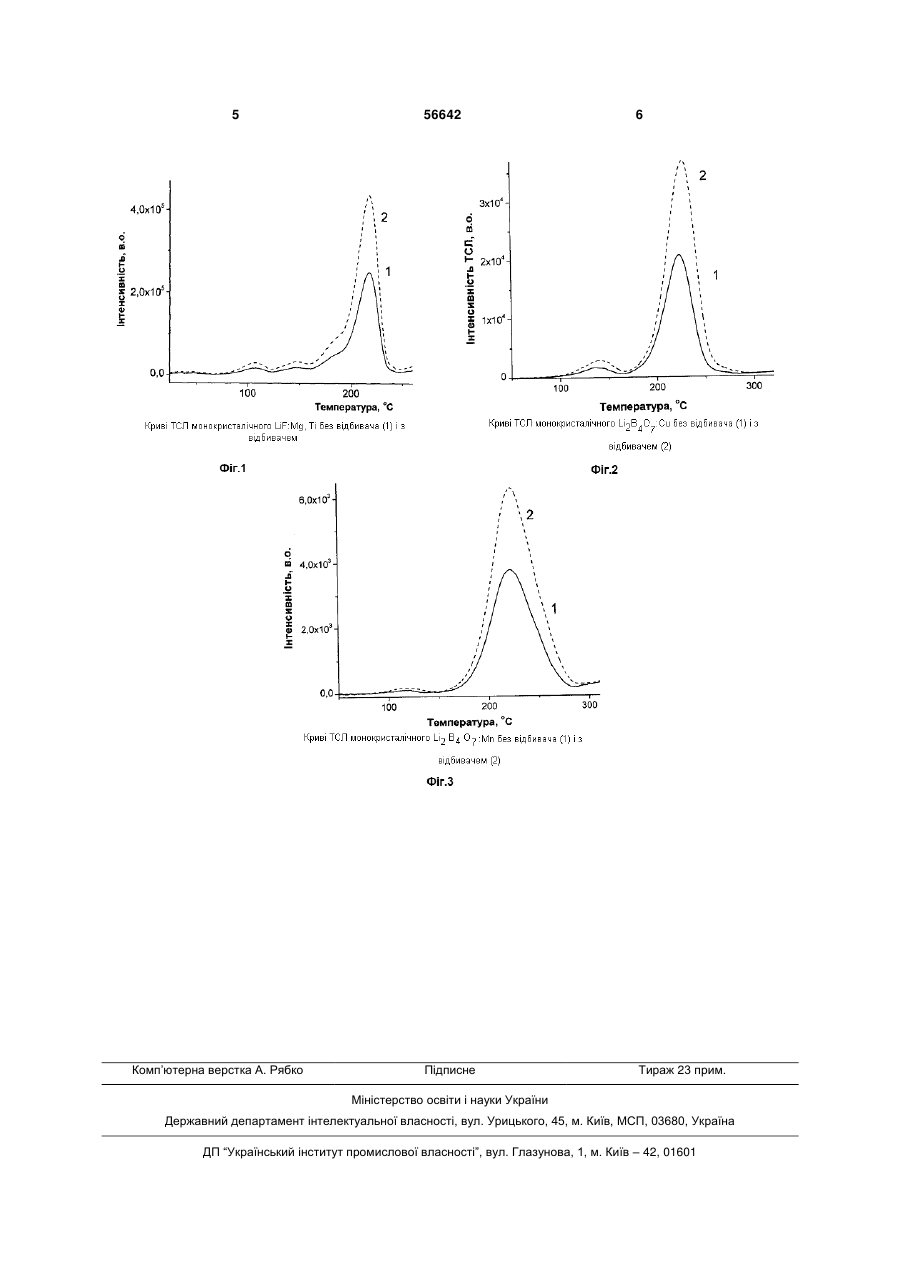

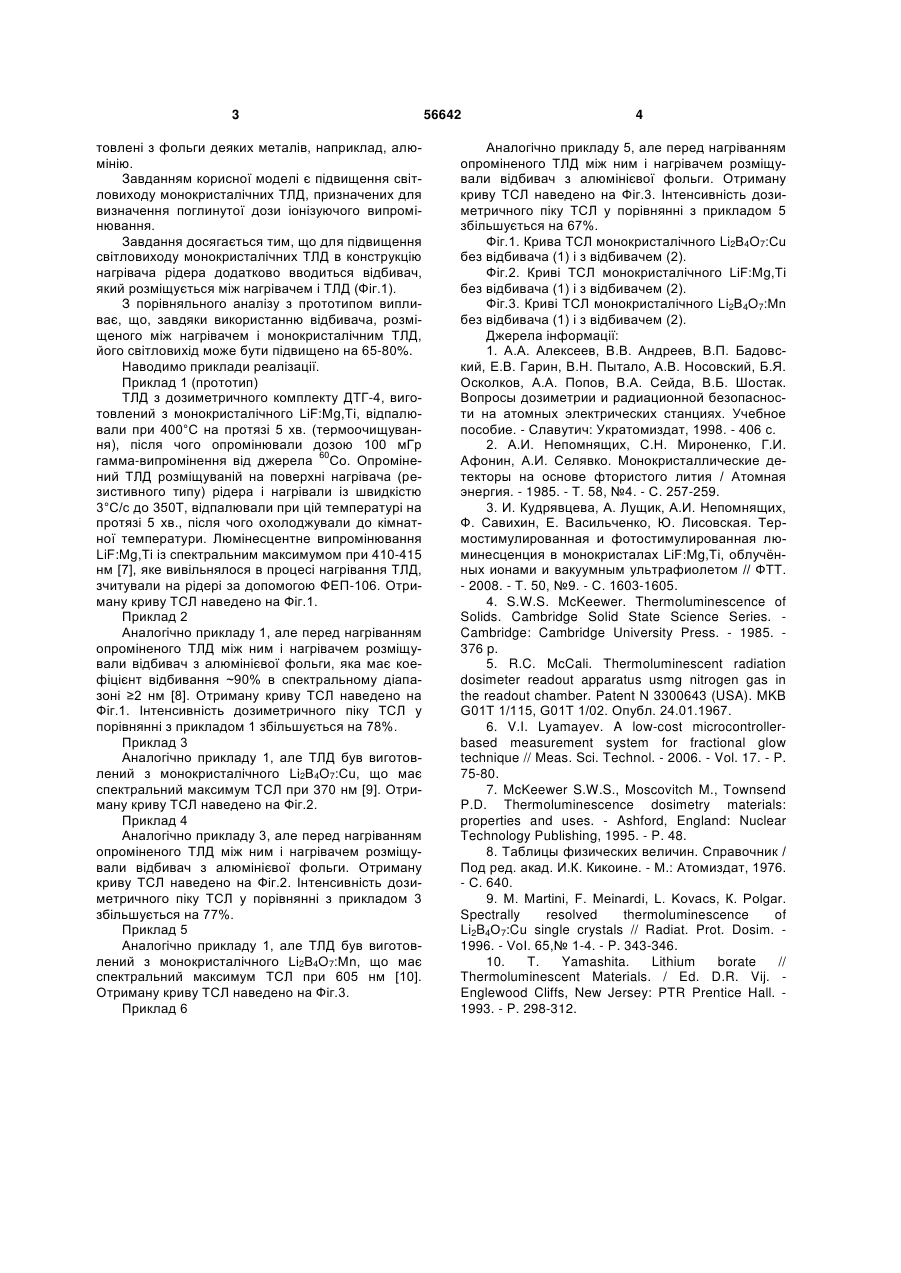

Нагрівний елемент рідера, який відрізняється тим, що з метою підвищення світловиходу монокристалічного термолюмінесцентного детектора в його конструкцію додатково вводиться відбивач, який розміщується між нагрівачем і детектором. (19) (21) u201007182 (22) 10.06.2010 (24) 25.01.2011 (46) 25.01.2011, Бюл.№ 2, 2011 р. (72) ГОЛОВЕЙ ВАДИМ МИХАЙЛОВИЧ, ЛЯМАЄВ ВІКТОР ІГОРЕВИЧ, БИРОВ МИКОЛА МИКОЛАЙОВИЧ 3 товлені з фольги деяких металів, наприклад, алюмінію. Завданням корисної моделі є підвищення світловиходу монокристалічних ТЛД, призначених для визначення поглинутої дози іонізуючого випромінювання. Завдання досягається тим, що для підвищення світловиходу монокристалічних ТЛД в конструкцію нагрівача рідера додатково вводиться відбивач, який розміщується між нагрівачем і ТЛД (Фіг.1). З порівняльного аналізу з прототипом випливає, що, завдяки використанню відбивача, розміщеного між нагрівачем і монокристалічним ТЛД, його світловихід може бути підвищено на 65-80%. Наводимо приклади реалізації. Приклад 1 (прототип) ТЛД з дозиметричного комплекту ДТГ-4, виготовлений з монокристалічного LiF:Mg,Ti, відпалювали при 400°С на протязі 5 хв. (термоочищування), після чого опромінювали дозою 100 мГр гамма-випромінення від джерела 60Со. Опромінений ТЛД розміщуваній на поверхні нагрівача (резистивного типу) рідера і нагрівали із швидкістю 3°С/с до 350Т, відпалювали при цій температурі на протязі 5 хв., після чого охолоджували до кімнатної температури. Люмінесцентне випромінювання LiF:Mg,Ti із спектральним максимумом при 410-415 нм [7], яке вивільнялося в процесі нагрівання ТЛД, зчитували на рідері за допомогою ФЕП-106. Отриману криву ТСЛ наведено на Фіг.1. Приклад 2 Аналогічно прикладу 1, але перед нагріванням опроміненого ТЛД між ним і нагрівачем розміщували відбивач з алюмінієвої фольги, яка має коефіцієнт відбивання ~90% в спектральному діапазоні ≥2 нм [8]. Отриману криву ТСЛ наведено на Фіг.1. Інтенсивність дозиметричного піку ТСЛ у порівнянні з прикладом 1 збільшується на 78%. Приклад 3 Аналогічно прикладу 1, але ТЛД був виготовлений з монокристалічного Li2В4O7:Сu, що має спектральний максимум ТСЛ при 370 нм [9]. Отриману криву ТСЛ наведено на Фіг.2. Приклад 4 Аналогічно прикладу 3, але перед нагріванням опроміненого ТЛД між ним і нагрівачем розміщували відбивач з алюмінієвої фольги. Отриману криву ТСЛ наведено на Фіг.2. Інтенсивність дозиметричного піку ТСЛ у порівнянні з прикладом 3 збільшується на 77%. Приклад 5 Аналогічно прикладу 1, але ТЛД був виготовлений з монокристалічного Li2В4O7:Мn, що має спектральний максимум ТСЛ при 605 нм [10]. Отриману криву ТСЛ наведено на Фіг.3. Приклад 6 56642 4 Аналогічно прикладу 5, але перед нагріванням опроміненого ТЛД між ним і нагрівачем розміщували відбивач з алюмінієвої фольги. Отриману криву ТСЛ наведено на Фіг.3. Інтенсивність дозиметричного піку ТСЛ у порівнянні з прикладом 5 збільшується на 67%. Фіг.1. Крива ТСЛ монокристалічного Li2В4O7:Сu без відбивача (1) і з відбивачем (2). Фіг.2. Криві ТСЛ монокристалічного LiF:Mg,Ti без відбивача (1) і з відбивачем (2). Фіг.3. Криві ТСЛ монокристалічного Li2В4O7:Мn без відбивача (1) і з відбивачем (2). Джерела інформації: 1. А.А. Алексеев, В.В. Андреев, В.П. Бадовский, Е.В. Гарин, В.Н. Пытало, А.В. Носовский, Б.Я. Осколков, А.А. Попов, В.А. Сейда, В.Б. Шостак. Вопросы дозиметрии и радиационной безопасности на атомных электрических станциях. Учебное пособие. - Славутич: Укратомиздат, 1998. - 406 с. 2. А.И. Непомнящих, С.Н. Мироненко, Г.И. Афонин, А.И. Селявко. Монокристаллические детекторы на основе фтористого лития / Атомная энергия. - 1985. - Т. 58, №4. - С. 257-259. 3. И. Кудрявцева, А. Лущик, А.И. Непомнящих, Ф. Савихин, Е. Васильченко, Ю. Лисовская. Термостимулированная и фотостимулированная люминесценция в монокристалах LiF:Mg,Ti, облучѐнных ионами и вакуумным ультрафиолетом // ФТТ. - 2008. - Т. 50, №9. - С. 1603-1605. 4. S.W.S. McKeewer. Thermoluminescence of Solids. Cambridge Solid State Science Series. Cambridge: Cambridge University Press. - 1985. 376 p. 5. R.C. McCali. Thermoluminescent radiation dosimeter readout apparatus usmg nitrogen gas in the readout chamber. Patent N 3300643 (USA). MKB G01T 1/115, G01T 1/02. Опубл. 24.01.1967. 6. V.I. Lyamayev. A low-cost microcontrollerbased measurement system for fractional glow technique // Meas. Sci. Technol. - 2006. - Vol. 17. - P. 75-80. 7. McKeewer S.W.S., Moscovitch M., Townsend P.D. Thermoluminescence dosimetry materials: properties and uses. - Ashford, England: Nuclear Technology Publishing, 1995. - P. 48. 8. Таблицы физических величин. Справочник / Под ред. акад. И.К. Кикоине. - М.: Атомиздат, 1976. - С. 640. 9. М. Martini, F. Meinardi, L. Kovacs, К. Polgar. Spectrally resolved thermoluminescence of Li2B4О7:Cu single crystals // Radiat. Prot. Dosim. 1996. - VoІ. 65,№ 1-4. - P. 343-346. 10. T. Yamashita. Lithium borate // Thermoluminescent Materials. / Ed. D.R. Vij. Englewood Cliffs, New Jersey: PTR Prentice Hall. 1993. - P. 298-312. 5 Комп’ютерна верстка А. Рябко 56642 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
