Система для приховування предмета від спостерігача

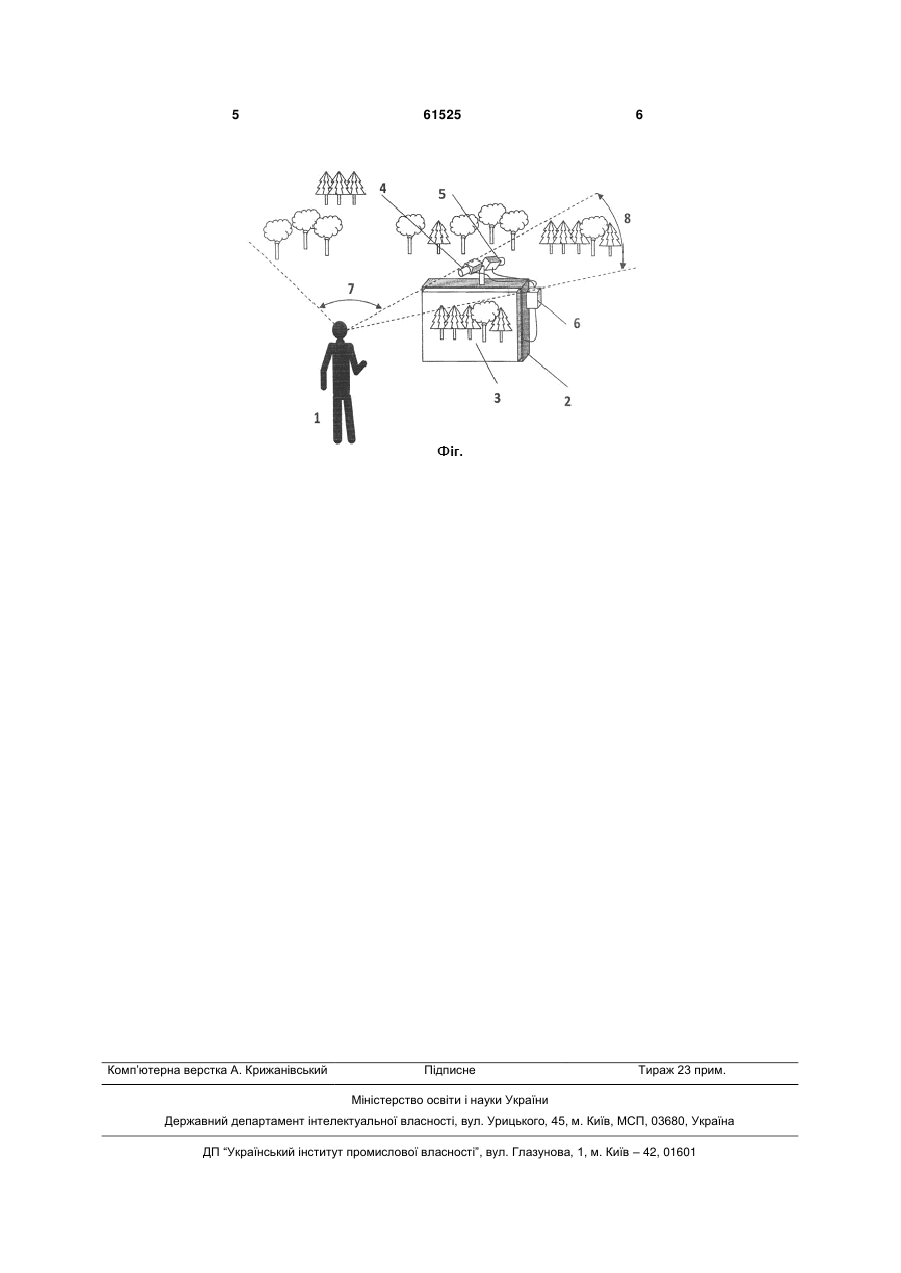

1. Система для приховування предмета від спостерігача, що містить екран для виводу зображення з відеокамери, відеокамеру, підключену до екрана, яка відрізняється тим, що екран монітора встановлено між предметом, який необхідно приховати, й спостерігачем, а відеокамера встановлена таким чином, що в її полі зору знаходиться 3 ктом управління). Такі інтерфейси можуть бути реалізовані в индивидуальному порядку, за допомогою пристроїв ЦАП и АЦП, або за допомогою цифрових не стандартизованих інтерфейсів. Однак, в більшості випадків така взаємодія реалізується з використанням стандартних протоколів, таких як Modbus, Profibus, Ethernet, при цьому система управління технічним процесом (технічною лінією) будується на базі універсальних програмованих логічних контролерів (ПЛК). Як будь-який пристрій на базі мікропроцесора, ПЛК також працюють за визначеною програмою (програмою користувача). Для управління програмами користувача ПЛК мають власну операційну систему (ОС). Також система реального часу може бути реалізована на промисловому комп'ютері, що працює під керівництвом операційної системи (ОС) реального часу, який оснащено всім необхідним обладнанням для повного контролю над технічним процесом. В такому оснащенні ЕОМ здатні управляти великою кількістю периферійних пристроїв, реєструвати події і дані, обробляти запити з терміналів (з інших операторських станцій), а також забезпечувати мультипрограмний режим протягом значного часу управління технічним процесом. Таким чином, СРЧ в технічному плані ще конструктивно складні, вимагають складних пристроїв управління та моніторингу зі спеціальними інтерфейсами, або вимагають використання компьютера. Крім того, при використанні прямої трансляції можна передати зображення на екран монітору чи телеекран, який розташувати на стіні. Але при цьому зображення об'єкту за стіною точно не передасться. Воно буде передано зі спотворенням кута повороту і нахилу, оскільки не відоме точне положення спостерігача відносно екрана, де виводиться зображення трансляції. Технічний результат: спрощення конструкції транслюючої системи; пристрій дозволяє на лінії спостереження між спостерігачем і предметом відображати місцевість (зону простору), що знаходиться точно за предметом, яку міг би бачити спостерігач, якби не було предмета. Система для приховування предмета від спостерігача, що містить екран для виводу зображення з відеокамери, відеокамеру, підключену до экрана, яка відрізняється тим, що екран монітора встановлено між предметом, який необхідно приховати, і спостерігачем, а відеокамера встановлена таким чином, що в її полі зору знаходиться зона простору, закрита від спостерігача екраном і приховуваним предметом. Відеокамера виконана з можливістю повороту в залежності від зміни лінії спостереження спостерігач-предмет-простір за предметом. Система містить додаткову відеокамеру, орієнтовану на спостерігача і в зворотний бік відносно іншої відеокамери, і таку, що має функцію автоматичного слідкування за рухомим об'єктом. Короткий опис креслень На Фіг. показана конструктивна схема системи, де 1 - спостерігач, 2 - предмет, що потребує приховування, 3 - екран, 4 - відеокамера, орієнто 61525 4 вана на спостерігача, 5 - відеокамера, орієнтована на приховану зону простору, 6 - електронний блок управління відеокамерами й обробки сигналів, 7 доступна зона видимості простору спостерігачем, 8 - зона простору, прихована від спостерігача предметом, орієнтована від спостерігача на екран. Принцип приховування предмета від спостереження полягає в тому, що на лінії спостереження, між спостерігачем (1) і предметом (2) розташовано екран (3), на якому зображена місцевість (8), розташована за предметом (2), яку міг би бачити спостерігач (1), якби його не було. Спостерігач (1), розташований на прямій лінії спостереження, в зоні видимості (7) бачить перед собою екран (3), який приховує від нього зону (8) простору за предметом (2). Екран (3) підбирають переважно з центром по лінії спостереження і таким, що має розміри, достатні для приховування за ним предмета. Наприклад, в якості экрана (3) можна використати плоский екран рідкокристалічного телевізора (без декоративного окантування по периметру). Відеокамера, що сканує (5), розташована по лінії спостереження, об'єктивом спрямована в бік від предмета (2) і виробляє для формування зображення на екрані, що показує (3) сигнали яскравості, кольору і масштабу місцевості, розташованої за предметом, а також синхроімпульси для розгортки. При виконанні роботи екрана (3) під положення спостерігача, що змінюється (1), відеокамеру (5) виконують з можливістю повороту в залежності від зміни лінії спостереження спостерігач (1) - предмет (2) - простір за предметом. Визначення цієї лінії може здійснюватися, наприклад, за рахунок додаткової відеокамери спостереження (4), розташованої перед відеокамерою (5), яка орієнтована на спостерігача (1) і фіксує його положення перед екраном (3) за рахунок того, що має функцію автоматичного слідкування за рухомим об'єктом. В якості відеокамер (4) може використовуватись, наприклад, відеокамера купольна поворотна ІРкамера зовнішнього спостереження JVC VNV686WPU "день-ніч" з двома відеопотоками MPEG-4/M-JPEG або IP-камера "день/ніч" JVC VNV685U, які мають функцію автоматичного слідкування за рухомим об'єктом. Коли з допомогою відеокамери (4) визначається лінія спостереження спостерігач (1) - предмет (2) - простір за предметом, при допомозі процесора електронного блока (6) визначається кут, на який необхідно повернути відеокамеру (5), щоб зображення, яке вона знімає, на екрані (3) відображалось би з зоною простору (8), яку приховує предмет (2). Наявність електронного блока (6) - не обов'язкова. Відеокамери (4) и (5) можуть бути виконані закріпленими на одній осі точно орієнтовані об'єктивами в протилежні боки. І при автоматичному повороті відеокамери (4), вона на потрібний кут повертає і відеокамеру (5). Джерела інформації: 1. Заявка RU №2005114908, G08B13/19, "Система и метод аутентификации прямой подачи от системы наблюдения". 5 Комп’ютерна верстка А. Крижанівський 61525 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
