Згинальна система з малими втратами на тертя в багатовалковій прокатній кліті

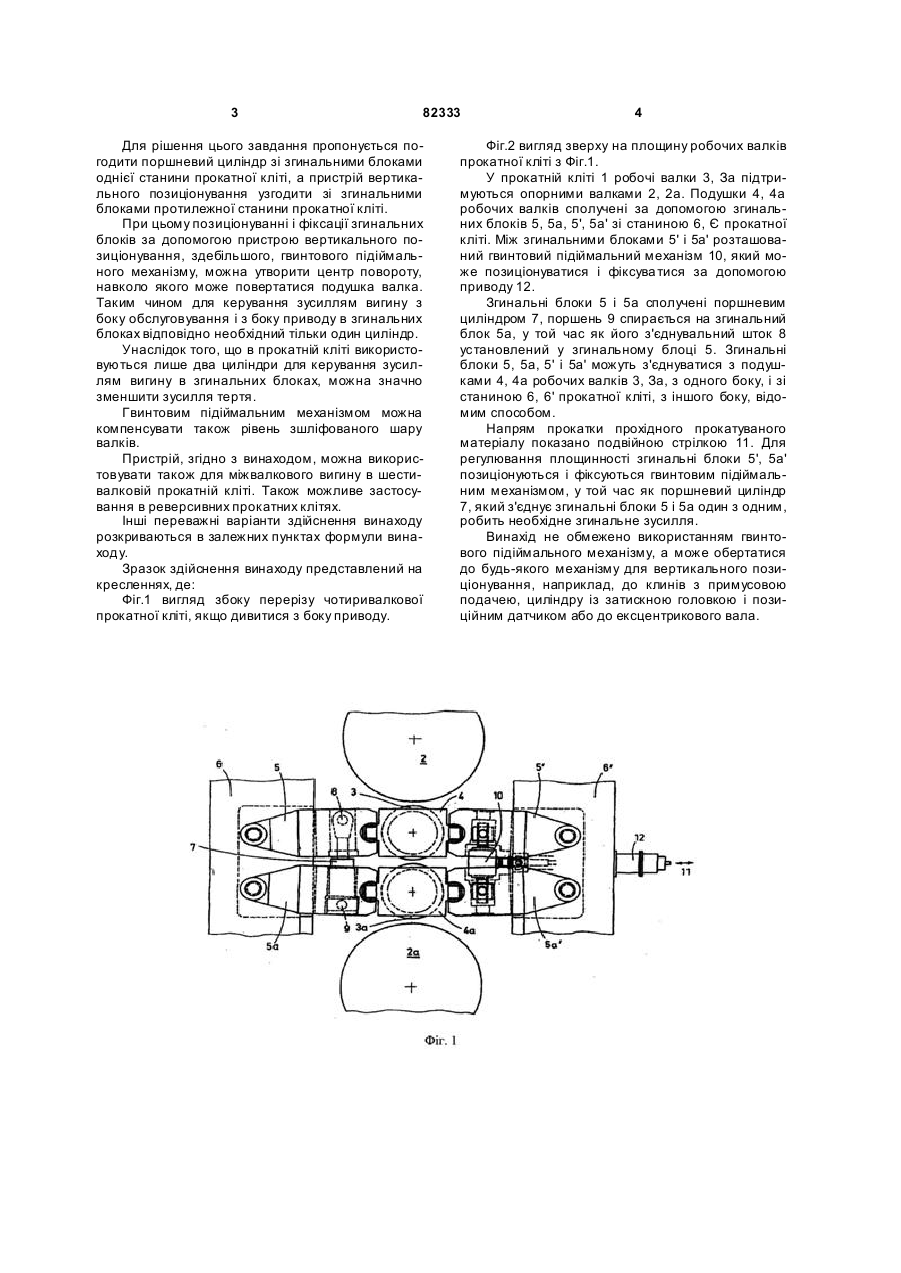

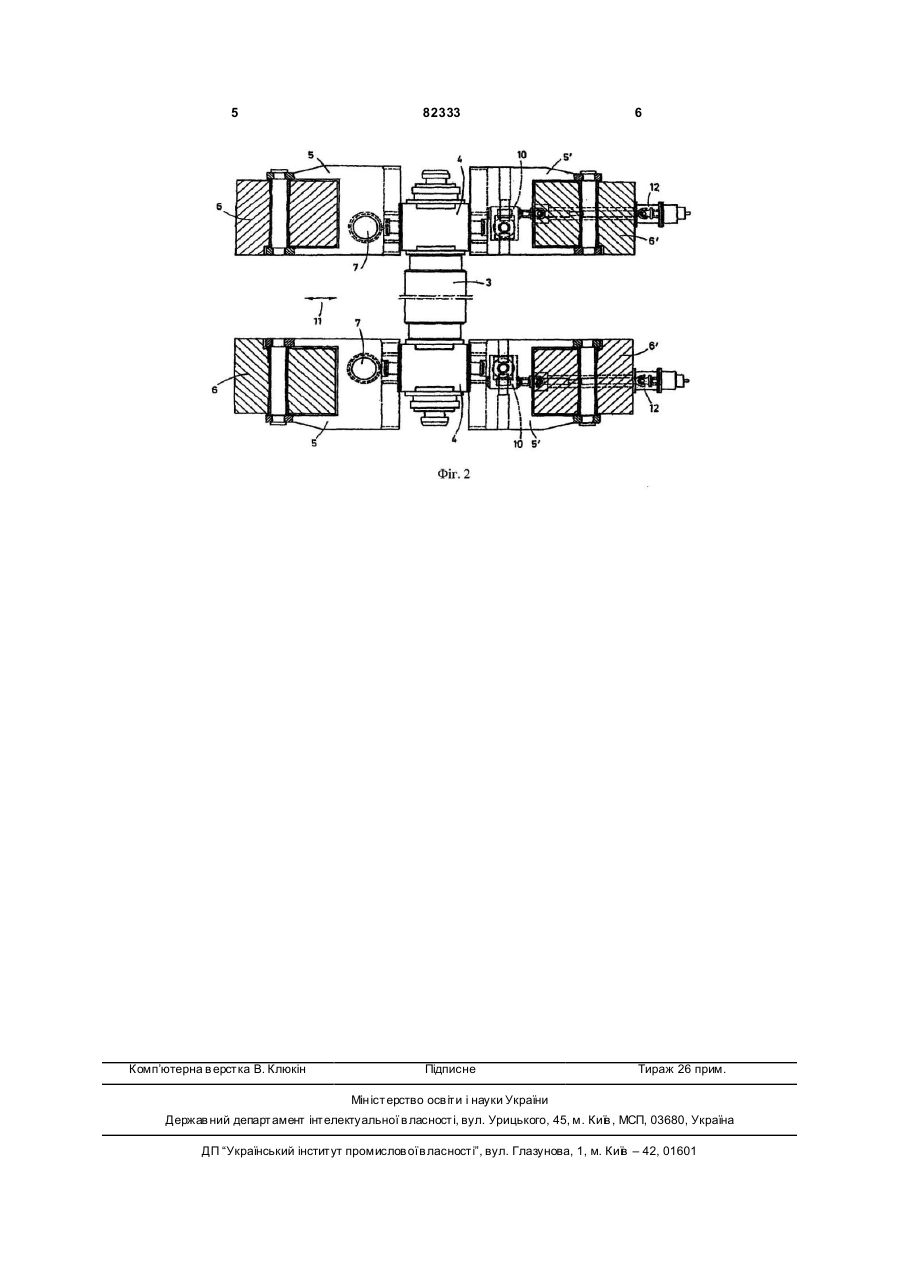

1. Пристрій для вигину валків у багатовалковій прокатній кліті з закріпленими на вхідному і вихідному боках між подушками валків та у вікнах станини прокатної кліті згинальними блоками, які навантажуються встановлювальними засобами, який відрізняє ться тим, що згинальні блоки (5, 5а) однієї станини (6) прокатної кліті з’єднані між собою C2 1 3 82333 Для рішення цього завдання пропонується погодити поршневий циліндр зі згинальними блоками однієї станини прокатної кліті, а пристрій вертикального позиціонування узгодити зі згинальними блоками протилежної станини прокатної кліті. При цьому позиціонуванні і фіксації згинальних блоків за допомогою пристрою вертикального позиціонування, здебільшого, гвинтового підіймального механізму, можна утворити центр повороту, навколо якого може повертатися подушка валка. Таким чином для керування зусиллям вигину з боку обслуговування і з боку приводу в згинальних блоках відповідно необхідний тільки один циліндр. Унаслідок того, що в прокатній кліті використовуються лише два циліндри для керування зусиллям вигину в згинальних блоках, можна значно зменшити зусилля тертя. Гвинтовим підіймальним механізмом можна компенсувати також рівень зшліфованого шару валків. Пристрій, згідно з винаходом, можна використовувати також для міжвалкового вигину в шестивалковій прокатній кліті. Також можливе застосування в реверсивних прокатних клітях. Інші переважні варіанти здійснення винаходу розкриваються в залежних пунктах формули винаходу. Зразок здійснення винаходу представлений на кресленнях, де: Фіг.1 вигляд збоку перерізу чотиривалкової прокатної кліті, якщо дивитися з боку приводу. 4 Фіг.2 вигляд зверху на площину робочих валків прокатної кліті з Фіг.1. У прокатній кліті 1 робочі валки 3, За підтримуються опорними валками 2, 2а. Подушки 4, 4а робочих валків спoлyчeнi за допомогою згинальних блоків 5, 5а, 5', 5а' зі станиною 6, Є прокатної кліті. Між згинальними блоками 5' і 5а' розташований гвинтовий підіймальний механізм 10, який може позиціонуватися і фіксува тися за допомогою приводу 12. Згинальні блоки 5 і 5а сполучені поршневим циліндром 7, поршень 9 спирається на згинальний блок 5а, у той час як його з'єднувальний шток 8 установлений у згинальному блоці 5. Згинальні блоки 5, 5а, 5' і 5а' можуть з'єднуватися з подушками 4, 4а робочих валків 3, За, з одного боку, і зі станиною 6, 6' прокатної кліті, з іншого боку, відомим способом. Напрям прокатки прохідного прокатуваного матеріалу показано подвійною стрілкою 11. Для регулювання площинності згинальні блоки 5', 5а' позиціонуються і фіксуються гвинтовим підіймальним механізмом, у той час як поршневий циліндр 7, який з'єднує згинальні блоки 5 і 5а один з одним, робить необхідне згинальне зусилля. Винахід не обмежено використанням гвинтового підіймального механізму, а може обертатися до будь-якого механізму для вертикального позиціонування, наприклад, до клинів з примусовою подачею, циліндру із затискною головкою і позиційним датчиком або до ексцентрикового вала. 5 Комп’ютерна в ерстка В. Клюкін 82333 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
