Механічний опадомір

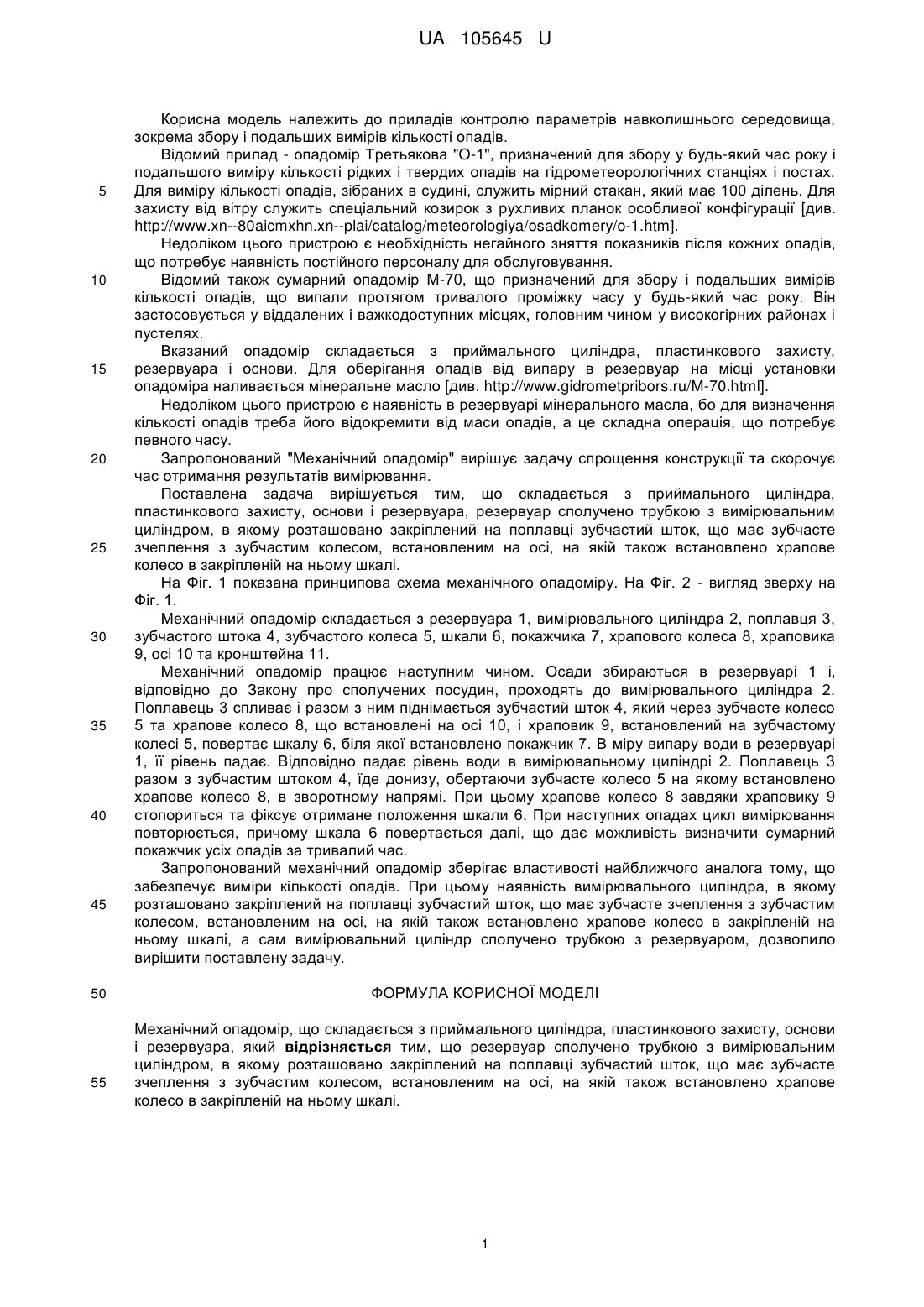

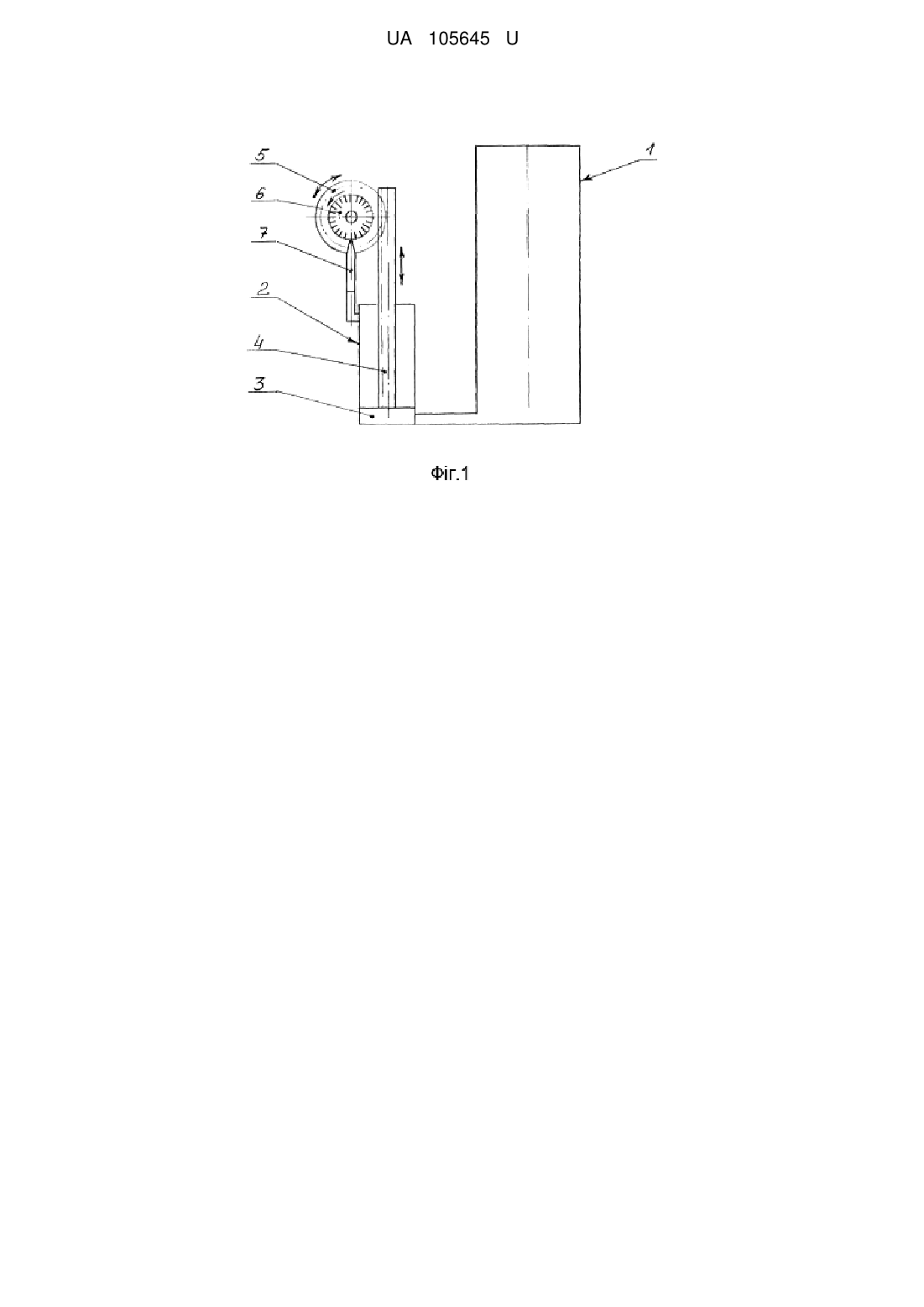

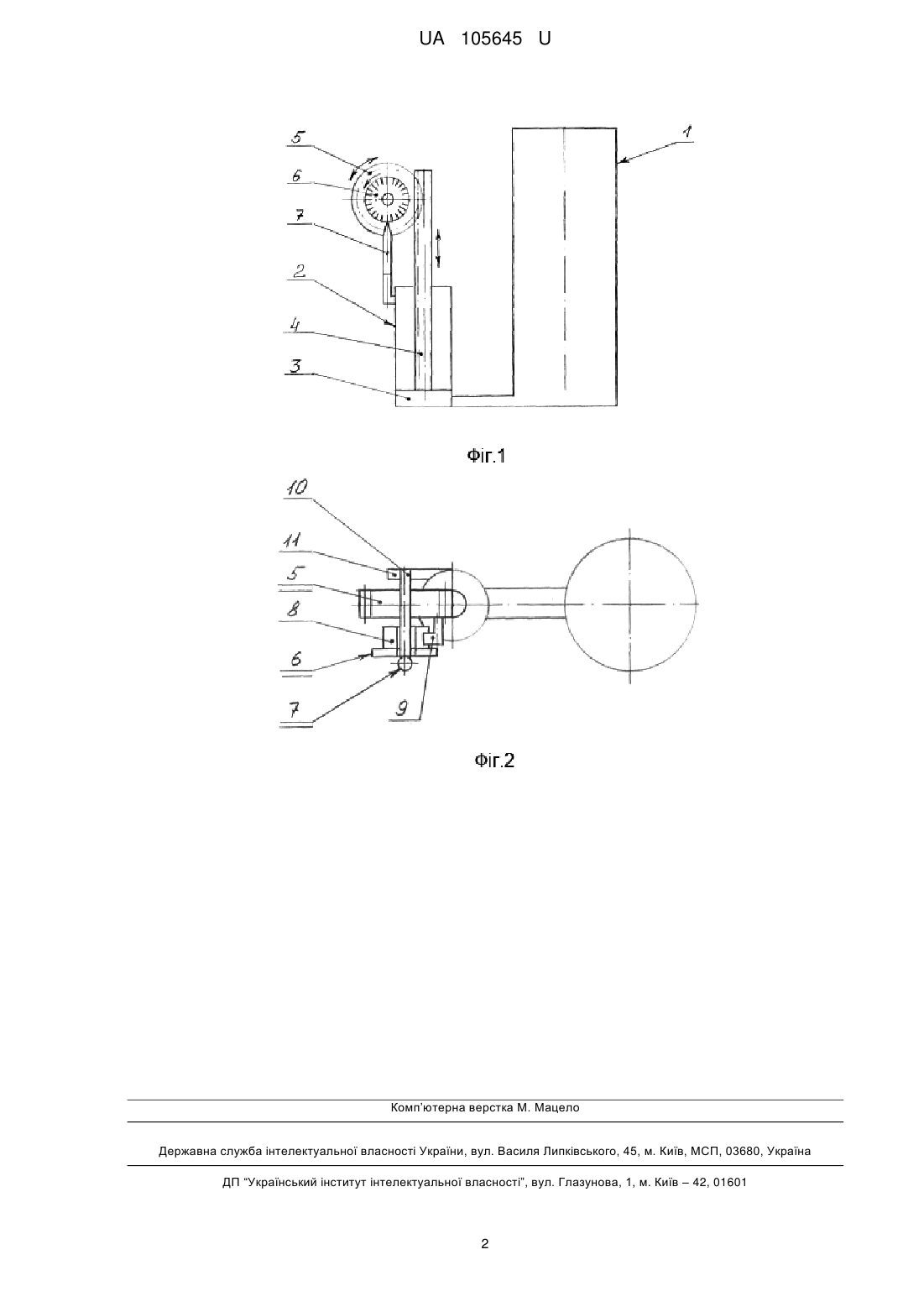

Реферат: Механічний опадомір складається з приймального циліндра, пластинкового захисту, основи і резервуара. Резервуар сполучено трубкою з вимірювальним циліндром, в якому розташовано закріплений на поплавці зубчастий шток, що має зубчасте зчеплення з зубчастим колесом, встановленим на осі, на якій також встановлено храпове колесо в закріпленій на ньому шкалі. UA 105645 U (54) МЕХАНІЧНИЙ ОПАДОМІР UA 105645 U UA 105645 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до приладів контролю параметрів навколишнього середовища, зокрема збору і подальших вимірів кількості опадів. Відомий прилад - опадомір Третьякова "O-1", призначений для збору у будь-який час року і подальшого виміру кількості рідких і твердих опадів на гідрометеорологічних станціях і постах. Для виміру кількості опадів, зібраних в судині, служить мірний стакан, який має 100 ділень. Для захисту від вітру служить спеціальний козирок з рухливих планок особливої конфігурації [див. http://www.xn--80aicmxhn.xn--plai/catalog/meteorologiya/osadkomery/o-1.htm]. Недоліком цього пристрою є необхідність негайного зняття показників після кожних опадів, що потребує наявність постійного персоналу для обслуговування. Відомий також сумарний опадомір М-70, що призначений для збору і подальших вимірів кількості опадів, що випали протягом тривалого проміжку часу у будь-який час року. Він застосовується у віддалених і важкодоступних місцях, головним чином у високогірних районах і пустелях. Вказаний опадомір складається з приймального циліндра, пластинкового захисту, резервуара і основи. Для оберігання опадів від випару в резервуар на місці установки опадоміра наливається мінеральне масло [див. http://www.gidrometpribors.ru/M-70.html]. Недоліком цього пристрою є наявність в резервуарі мінерального масла, бо для визначення кількості опадів треба його відокремити від маси опадів, а це складна операція, що потребує певного часу. Запропонований "Механічний опадомір" вирішує задачу спрощення конструкції та скорочує час отримання результатів вимірювання. Поставлена задача вирішується тим, що складається з приймального циліндра, пластинкового захисту, основи і резервуара, резервуар сполучено трубкою з вимірювальним циліндром, в якому розташовано закріплений на поплавці зубчастий шток, що має зубчасте зчеплення з зубчастим колесом, встановленим на осі, на якій також встановлено храпове колесо в закріпленій на ньому шкалі. На Фіг. 1 показана принципова схема механічного опадоміру. На Фіг. 2 - вигляд зверху на Фіг. 1. Механічний опадомір складається з резервуара 1, вимірювального циліндра 2, поплавця 3, зубчастого штока 4, зубчастого колеса 5, шкали 6, покажчика 7, храпового колеса 8, храповика 9, осі 10 та кронштейна 11. Механічний опадомір працює наступним чином. Осади збираються в резервуарі 1 і, відповідно до Закону про сполучених посудин, проходять до вимірювального циліндра 2. Поплавець 3 спливає і разом з ним піднімається зубчастий шток 4, який через зубчасте колесо 5 та храпове колесо 8, що встановлені на осі 10, і храповик 9, встановлений на зубчастому колесі 5, повертає шкалу 6, біля якої встановлено покажчик 7. В міру випару води в резервуарі 1, її рівень падає. Відповідно падає рівень води в вимірювальному циліндрі 2. Поплавець 3 разом з зубчастим штоком 4, їде донизу, обертаючи зубчасте колесо 5 на якому встановлено храпове колесо 8, в зворотному напрямі. При цьому храпове колесо 8 завдяки храповику 9 стопориться та фіксує отримане положення шкали 6. При наступних опадах цикл вимірювання повторюється, причому шкала 6 повертається далі, що дає можливість визначити сумарний покажчик усіх опадів за тривалий час. Запропонований механічний опадомір зберігає властивості найближчого аналога тому, що забезпечує виміри кількості опадів. При цьому наявність вимірювального циліндра, в якому розташовано закріплений на поплавці зубчастий шток, що має зубчасте зчеплення з зубчастим колесом, встановленим на осі, на якій також встановлено храпове колесо в закріпленій на ньому шкалі, а сам вимірювальний циліндр сполучено трубкою з резервуаром, дозволило вирішити поставлену задачу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Механічний опадомір, що складається з приймального циліндра, пластинкового захисту, основи і резервуара, який відрізняється тим, що резервуар сполучено трубкою з вимірювальним циліндром, в якому розташовано закріплений на поплавці зубчастий шток, що має зубчасте зчеплення з зубчастим колесом, встановленим на осі, на якій також встановлено храпове колесо в закріпленій на ньому шкалі. 1 UA 105645 U Комп’ютерна верстка М. МацелоДержавна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
