Штамп для глибокої витяжки деталей циліндричної форми

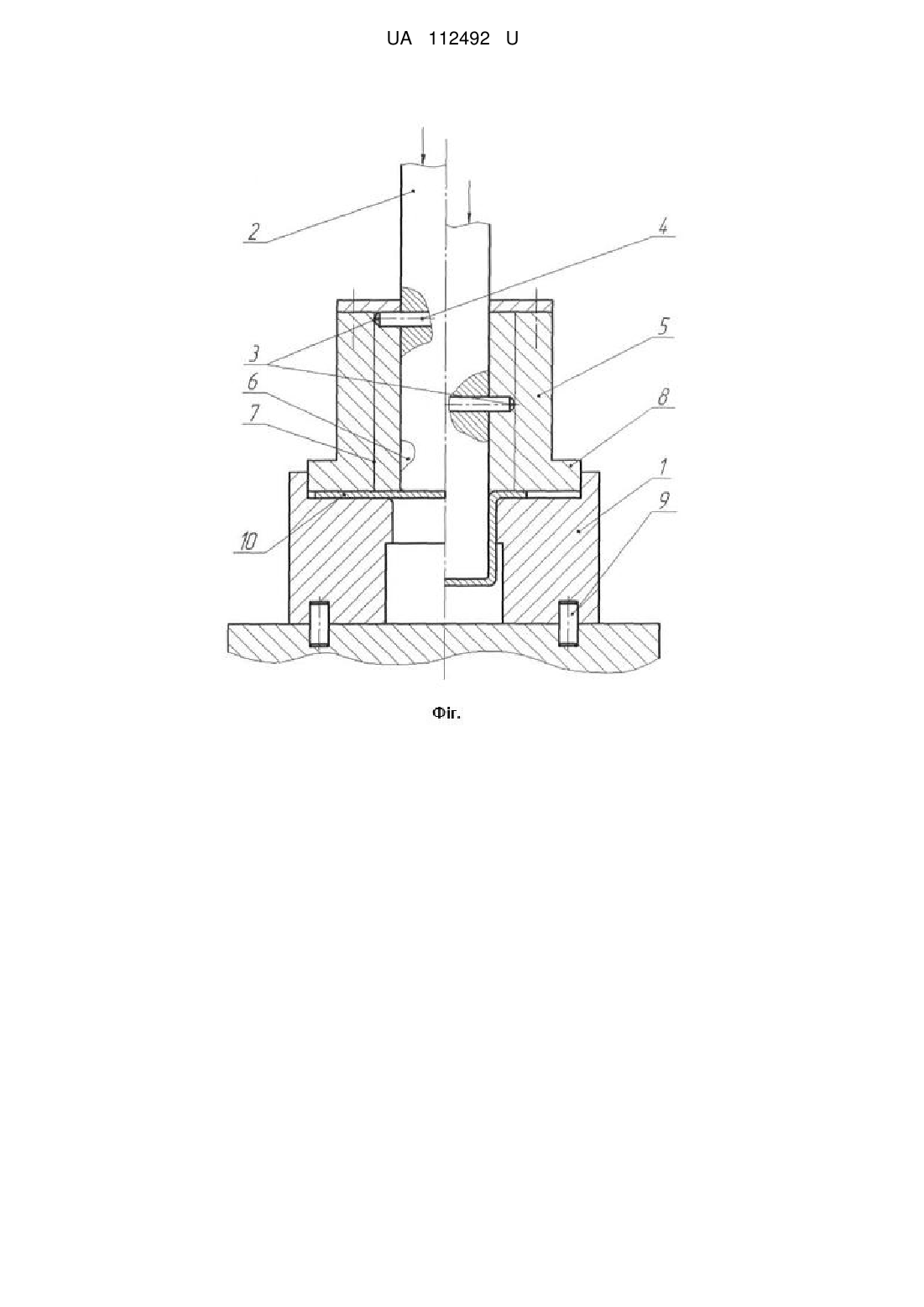

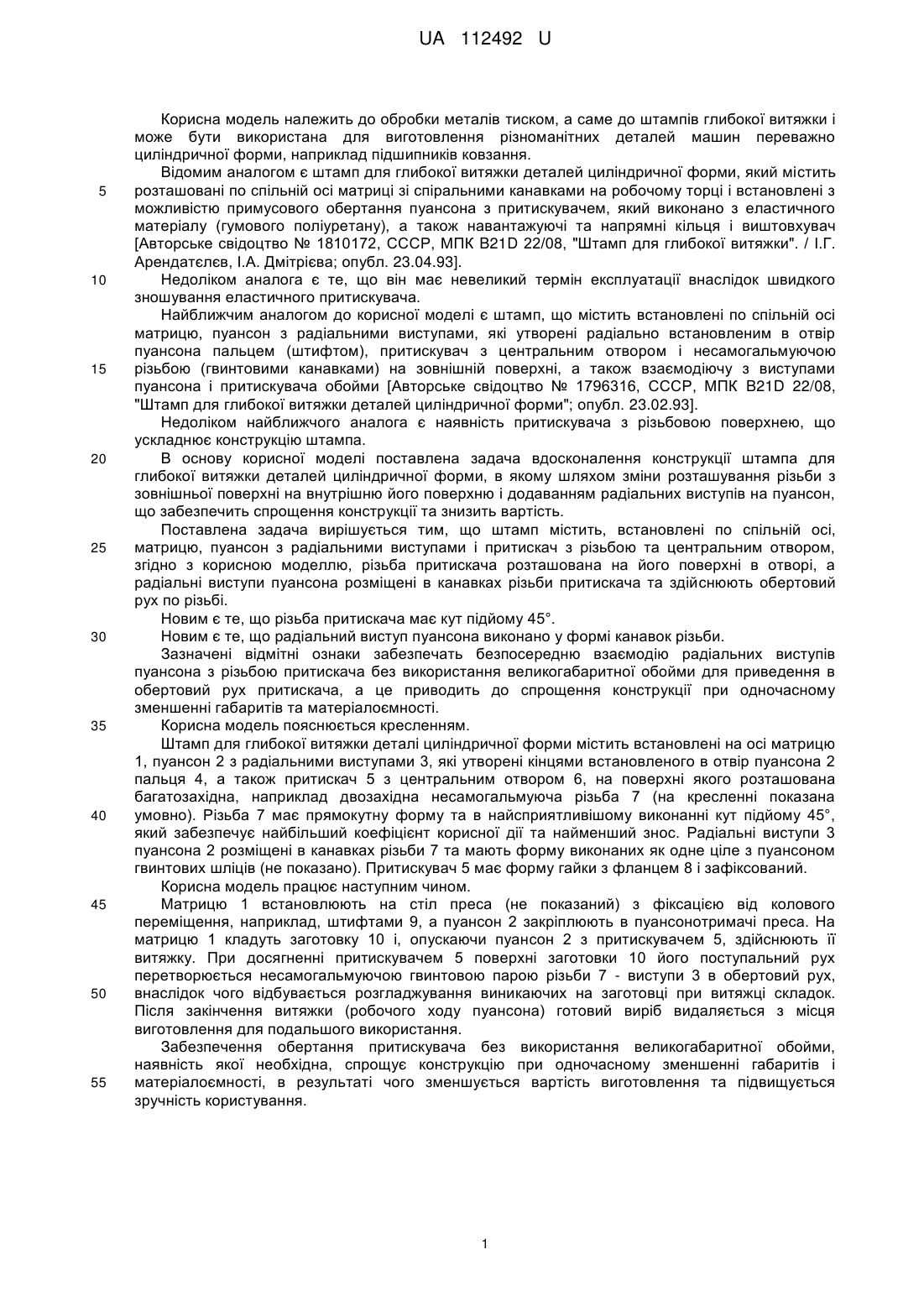

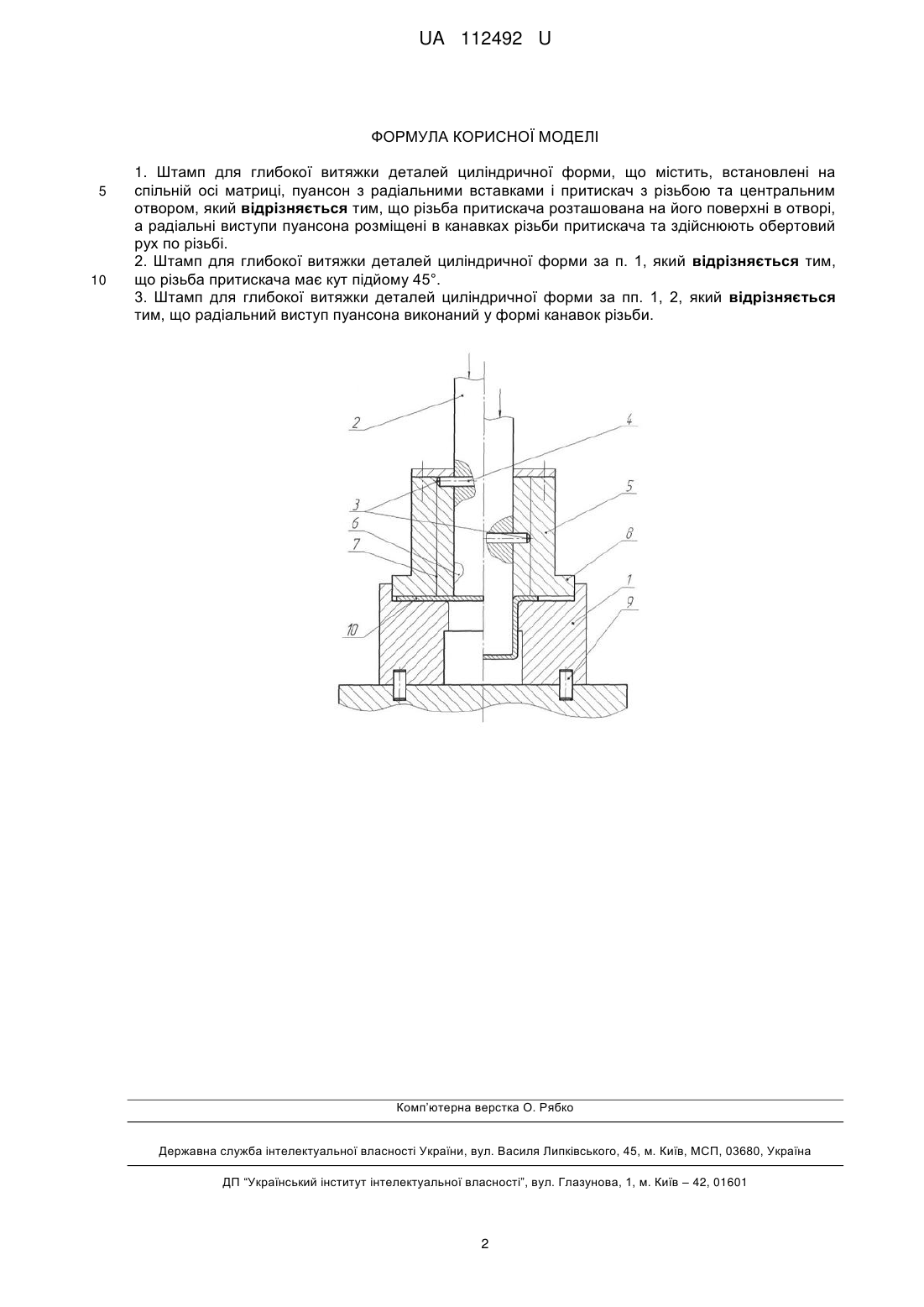

Реферат: Штамп для глибокої витяжки деталей циліндричної форми містить, встановлені на спільній осі матриці, пуансон з радіальними вставками і притискач з різьбою та центральним отвором. Різьба притискача розташована на його поверхні в отворі. Радіальні виступи пуансона розміщені в канавках різьби притискача та здійснюють обертовий рух по різьбі. UA 112492 U (54) ШТАМП ДЛЯ ГЛИБОКОЇ ВИТЯЖКИ ДЕТАЛЕЙ ЦИЛІНДРИЧНОЇ ФОРМИ UA 112492 U UA 112492 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до обробки металів тиском, а саме до штампів глибокої витяжки і може бути використана для виготовлення різноманітних деталей машин переважно циліндричної форми, наприклад підшипників ковзання. Відомим аналогом є штамп для глибокої витяжки деталей циліндричної форми, який містить розташовані по спільній осі матриці зі спіральними канавками на робочому торці і встановлені з можливістю примусового обертання пуансона з притискувачем, який виконано з еластичного матеріалу (гумового поліуретану), а також навантажуючі та напрямні кільця і виштовхувач [Авторське свідоцтво № 1810172, СССР, МПК B21D 22/08, "Штамп для глибокої витяжки". / І.Г. Арендатєлєв, І.А. Дмітрієва; опубл. 23.04.93]. Недоліком аналога є те, що він має невеликий термін експлуатації внаслідок швидкого зношування еластичного притискувача. Найближчим аналогом до корисної моделі є штамп, що містить встановлені по спільній осі матрицю, пуансон з радіальними виступами, які утворені радіально встановленим в отвір пуансона пальцем (штифтом), притискувач з центральним отвором і несамогальмуючою різьбою (гвинтовими канавками) на зовнішній поверхні, а також взаємодіючу з виступами пуансона і притискувача обойми [Авторське свідоцтво № 1796316, СССР, МПК B21D 22/08, "Штамп для глибокої витяжки деталей циліндричної форми"; опубл. 23.02.93]. Недоліком найближчого аналога є наявність притискувача з різьбовою поверхнею, що ускладнює конструкцію штампа. В основу корисної моделі поставлена задача вдосконалення конструкції штампа для глибокої витяжки деталей циліндричної форми, в якому шляхом зміни розташування різьби з зовнішньої поверхні на внутрішню його поверхню і додаванням радіальних виступів на пуансон, що забезпечить спрощення конструкції та знизить вартість. Поставлена задача вирішується тим, що штамп містить, встановлені по спільній осі, матрицю, пуансон з радіальними виступами і притискач з різьбою та центральним отвором, згідно з корисною моделлю, різьба притискача розташована на його поверхні в отворі, а радіальні виступи пуансона розміщені в канавках різьби притискача та здійснюють обертовий рух по різьбі. Новим є те, що різьба притискача має кут підйому 45°. Новим є те, що радіальний виступ пуансона виконано у формі канавок різьби. Зазначені відмітні ознаки забезпечать безпосередню взаємодію радіальних виступів пуансона з різьбою притискача без використання великогабаритної обойми для приведення в обертовий рух притискача, а це приводить до спрощення конструкції при одночасному зменшенні габаритів та матеріалоємності. Корисна модель пояснюється кресленням. Штамп для глибокої витяжки деталі циліндричної форми містить встановлені на осі матрицю 1, пуансон 2 з радіальними виступами 3, які утворені кінцями встановленого в отвір пуансона 2 пальця 4, а також притискач 5 з центральним отвором 6, на поверхні якого розташована багатозахідна, наприклад двозахідна несамогальмуюча різьба 7 (на кресленні показана умовно). Різьба 7 має прямокутну форму та в найсприятливішому виконанні кут підйому 45°, який забезпечує найбільший коефіцієнт корисної дії та найменший знос. Радіальні виступи 3 пуансона 2 розміщені в канавках різьби 7 та мають форму виконаних як одне ціле з пуансоном гвинтових шліців (не показано). Притискувач 5 має форму гайки з фланцем 8 і зафіксований. Корисна модель працює наступним чином. Матрицю 1 встановлюють на стіл преса (не показаний) з фіксацією від колового переміщення, наприклад, штифтами 9, а пуансон 2 закріплюють в пуансонотримачі преса. На матрицю 1 кладуть заготовку 10 і, опускаючи пуансон 2 з притискувачем 5, здійснюють її витяжку. При досягненні притискувачем 5 поверхні заготовки 10 його поступальний рух перетворюється несамогальмуючою гвинтовою парою різьби 7 - виступи 3 в обертовий рух, внаслідок чого відбувається розгладжування виникаючих на заготовці при витяжці складок. Після закінчення витяжки (робочого ходу пуансона) готовий виріб видаляється з місця виготовлення для подальшого використання. Забезпечення обертання притискувача без використання великогабаритної обойми, наявність якої необхідна, спрощує конструкцію при одночасному зменшенні габаритів і матеріалоємності, в результаті чого зменшується вартість виготовлення та підвищується зручність користування. 1 UA 112492 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Штамп для глибокої витяжки деталей циліндричної форми, що містить, встановлені на спільній осі матриці, пуансон з радіальними вставками і притискач з різьбою та центральним отвором, який відрізняється тим, що різьба притискача розташована на його поверхні в отворі, а радіальні виступи пуансона розміщені в канавках різьби притискача та здійснюють обертовий рух по різьбі. 2. Штамп для глибокої витяжки деталей циліндричної форми за п. 1, який відрізняється тим, що різьба притискача має кут підйому 45°. 3. Штамп для глибокої витяжки деталей циліндричної форми за пп. 1, 2, який відрізняється тим, що радіальний виступ пуансона виконаний у формі канавок різьби. Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
