Пристрій для перемішування рідинних середовищ

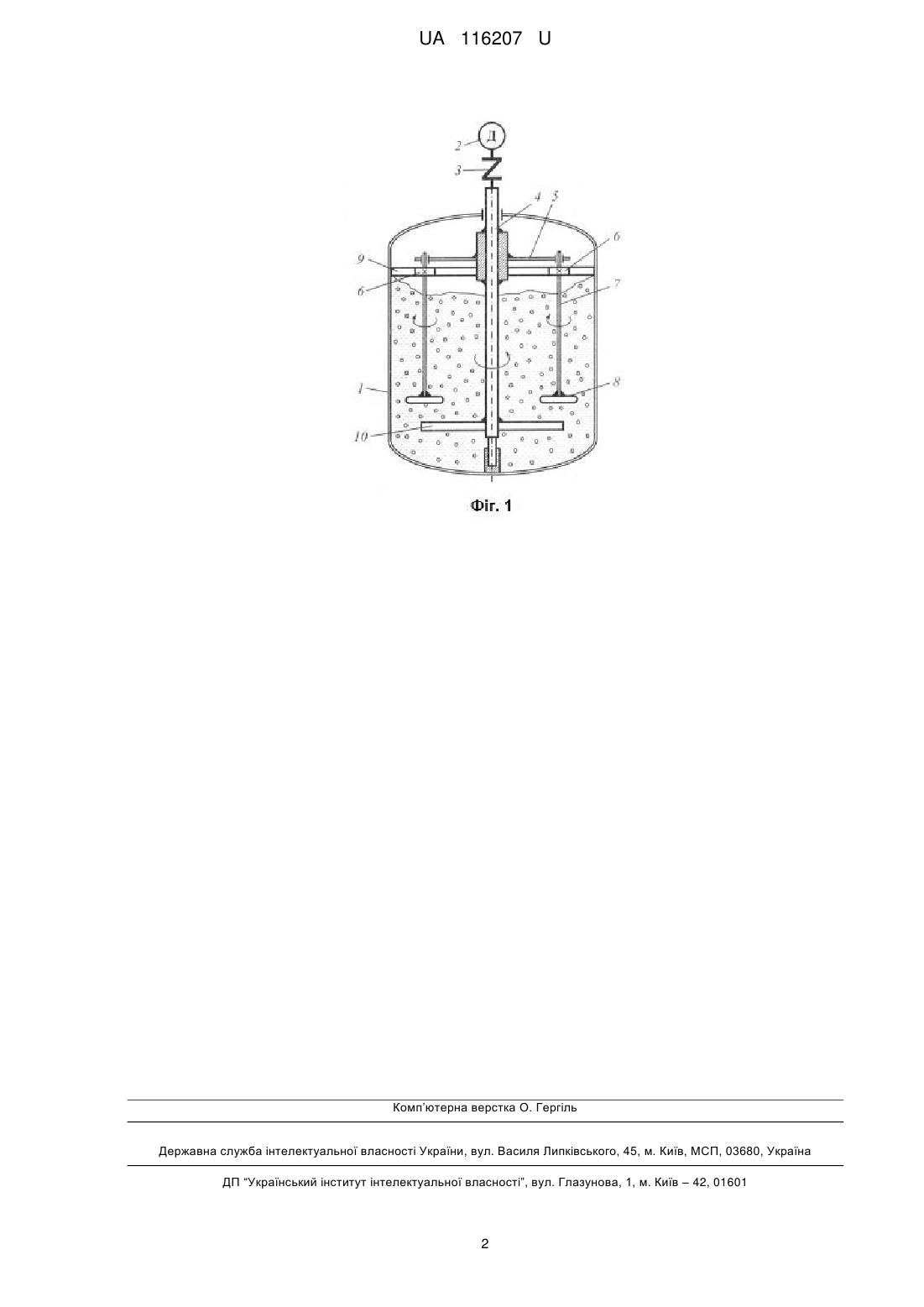

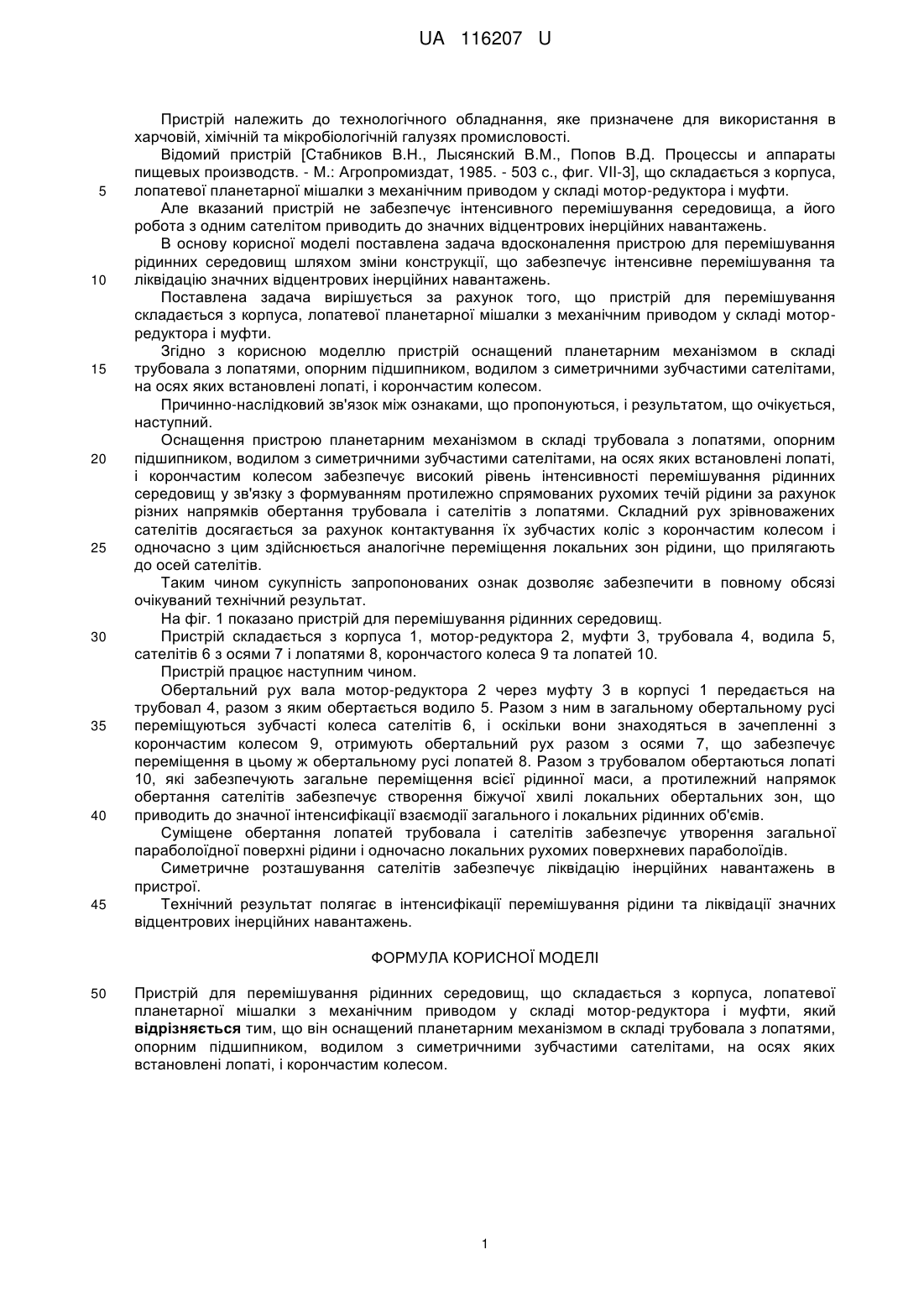

Реферат: Пристрій для перемішування рідинних середовищ, що складається з корпуса, лопатевої планетарної мішалки з механічним приводом у складі мотор-редуктора і муфти, причому він оснащений планетарним механізмом в складі трубовала з лопатями, опорним підшипником, водилом з симетричними зубчастими сателітами, на осях яких встановлені лопаті, і корончастим колесом. UA 116207 U (54) ПРИСТРІЙ ДЛЯ ПЕРЕМІШУВАННЯ РІДИННИХ СЕРЕДОВИЩ UA 116207 U UA 116207 U 5 10 15 20 25 30 35 40 45 Пристрій належить до технологічного обладнання, яке призначене для використання в харчовій, хімічній та мікробіологічній галузях промисловості. Відомий пристрій [Стабников В.Н., Лысянский В.М., Попов В.Д. Процессы и аппараты пищевых производств. - М.: Агропромиздат, 1985. - 503 с., фиг. VII-3], що складається з корпуса, лопатевої планетарної мішалки з механічним приводом у складі мотор-редуктора і муфти. Але вказаний пристрій не забезпечує інтенсивного перемішування середовища, а його робота з одним сателітом приводить до значних відцентрових інерційних навантажень. В основу корисної моделі поставлена задача вдосконалення пристрою для перемішування рідинних середовищ шляхом зміни конструкції, що забезпечує інтенсивне перемішування та ліквідацію значних відцентрових інерційних навантажень. Поставлена задача вирішується за рахунок того, що пристрій для перемішування складається з корпуса, лопатевої планетарної мішалки з механічним приводом у складі моторредуктора і муфти. Згідно з корисною моделлю пристрій оснащений планетарним механізмом в складі трубовала з лопатями, опорним підшипником, водилом з симетричними зубчастими сателітами, на осях яких встановлені лопаті, і корончастим колесом. Причинно-наслідковий зв'язок між ознаками, що пропонуються, і результатом, що очікується, наступний. Оснащення пристрою планетарним механізмом в складі трубовала з лопатями, опорним підшипником, водилом з симетричними зубчастими сателітами, на осях яких встановлені лопаті, і корончастим колесом забезпечує високий рівень інтенсивності перемішування рідинних середовищ у зв'язку з формуванням протилежно спрямованих рухомих течій рідини за рахунок різних напрямків обертання трубовала і сателітів з лопатями. Складний рух зрівноважених сателітів досягається за рахунок контактування їх зубчастих коліс з корончастим колесом і одночасно з цим здійснюється аналогічне переміщення локальних зон рідини, що прилягають до осей сателітів. Таким чином сукупність запропонованих ознак дозволяє забезпечити в повному обсязі очікуваний технічний результат. На фіг. 1 показано пристрій для перемішування рідинних середовищ. Пристрій складається з корпуса 1, мотор-редуктора 2, муфти 3, трубовала 4, водила 5, сателітів 6 з осями 7 і лопатями 8, корончастого колеса 9 та лопатей 10. Пристрій працює наступним чином. Обертальний рух вала мотор-редуктора 2 через муфту 3 в корпусі 1 передається на трубовал 4, разом з яким обертається водило 5. Разом з ним в загальному обертальному русі переміщуються зубчасті колеса сателітів 6, і оскільки вони знаходяться в зачепленні з корончастим колесом 9, отримують обертальний рух разом з осями 7, що забезпечує переміщення в цьому ж обертальному русі лопатей 8. Разом з трубовалом обертаються лопаті 10, які забезпечують загальне переміщення всієї рідинної маси, а протилежний напрямок обертання сателітів забезпечує створення біжучої хвилі локальних обертальних зон, що приводить до значної інтенсифікації взаємодії загального і локальних рідинних об'ємів. Суміщене обертання лопатей трубовала і сателітів забезпечує утворення загальної параболоїдної поверхні рідини і одночасно локальних рухомих поверхневих параболоїдів. Симетричне розташування сателітів забезпечує ліквідацію інерційних навантажень в пристрої. Технічний результат полягає в інтенсифікації перемішування рідини та ліквідації значних відцентрових інерційних навантажень. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Пристрій для перемішування рідинних середовищ, що складається з корпуса, лопатевої планетарної мішалки з механічним приводом у складі мотор-редуктора і муфти, який відрізняється тим, що він оснащений планетарним механізмом в складі трубовала з лопатями, опорним підшипником, водилом з симетричними зубчастими сателітами, на осях яких встановлені лопаті, і корончастим колесом. 1 UA 116207 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
