H01L 39/24 — способи і пристрої, спеціально призначені для виготовлення або обробки передбачених у

Номер патенту: 94369

Опубліковано: 26.04.2011

Автори: Луців Роман Васильович, Матвіїв Мирон Васильович, Габрієль Ігор Ігоревич, Морозов Леонід Михайлович, Бойко Ярослав Васильович, Бабич Орест Йосипович, Васюк Микола Миколайович

МПК: C01G 3/02, C01G 1/02, C01G 13/00 ...

Мітки: отримання, надпровідників, спосіб, високотемпературних, нg-вмісних

Формула / Реферат:

Спосіб отримання Hg-вмісних високотемпературних надпровідників, за яким наважують складові компоненти, перемішують та спікають суміш, отриманий матеріал прожарюють у атмосфері ртуті та кисню, який відрізняється тим, що наважують складові карбонати ВаСО3, СаСО3 та оксид CuO в стехіометричному співвідношенні 2:2:3, суміш пресують під тиском 103 атм і отримують таблетки d=12 мм, h=4 мм, які плавлять електричною дугою в режимі автотигля в...

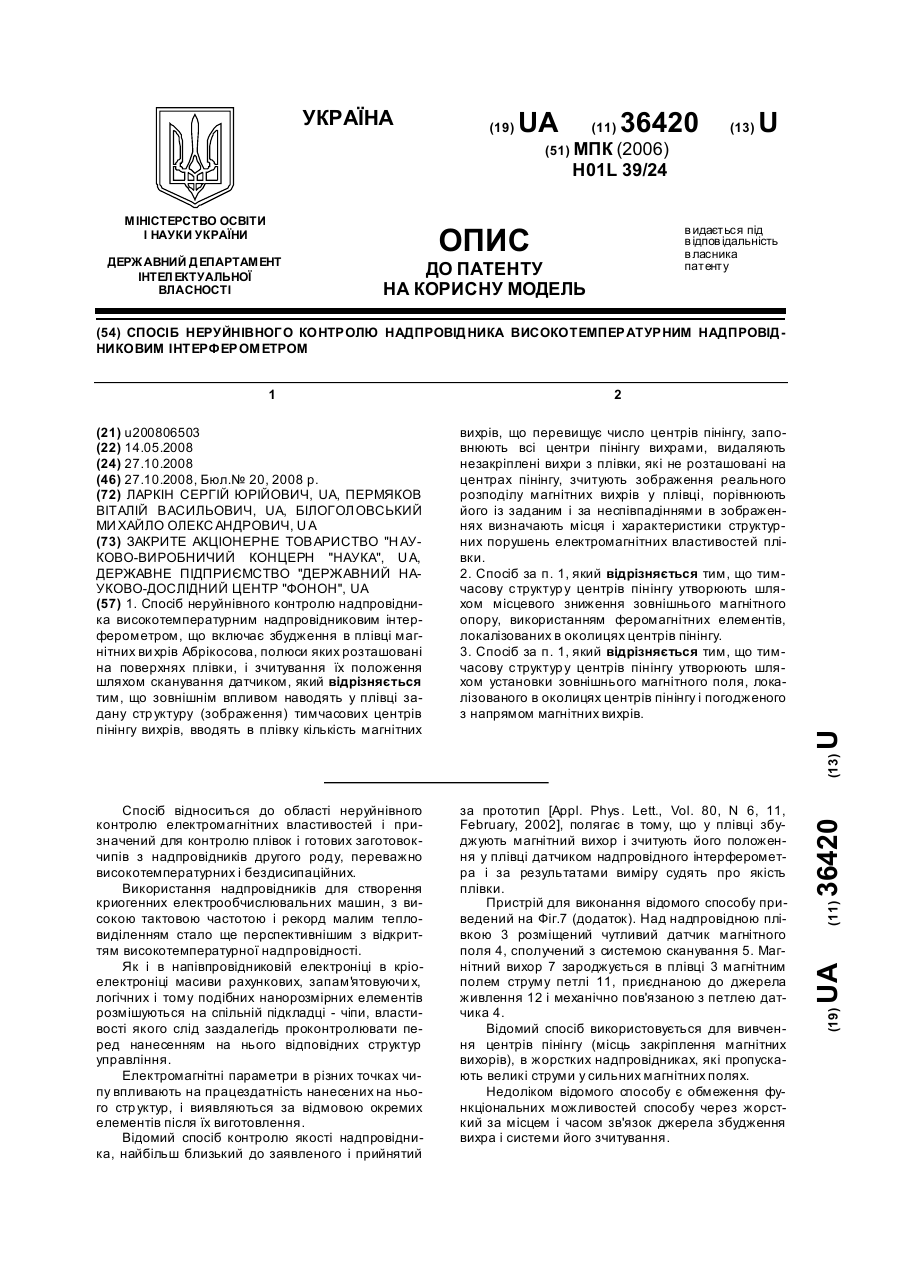

Номер патенту: 36420

Опубліковано: 27.10.2008

Автори: Ларкін Сергій Юрійович, Пермяков Віталій Васильович, Білоголовський Михайло Олександрович

МПК: H01L 39/24

Мітки: надпровідниковим, неруйнівного, надпровідника, спосіб, високотемпературним, контролю, інтерферометром

Формула / Реферат:

1. Спосіб неруйнівного контролю надпровідника високотемпературним надпровідниковим інтерферометром, що включає збудження в плівці магнітних вихрів Абрікосова, полюси яких розташовані на поверхнях плівки, і зчитування їх положення шляхом сканування датчиком, який відрізняється тим, що зовнішнім впливом наводять у плівці задану структуру (зображення) тимчасових центрів пінінгу вихрів, вводять в плівку кількість магнітних вихрів, що перевищує...

Номер патенту: 18139

Опубліковано: 01.07.1997

Автори: Гальчинський Олександр Володимирович, Василів Михайло Ярославович, Бондар Вячеслав Дмитрович

МПК: H01L 39/24

Мітки: плівок, осадження, пристрій, надпровідних

Формула / Реферат:

Пристрій для осадження надпровідних плівок, який містить ВЧ-генератор, анод, магнетронний катодний вузол з мішенню та підкладки, який відрізняється тим, що підкладки розташовані безпосередньо над поверхнею мішені в області тіні для іонів О2-.

Номер патенту: 18151

Опубліковано: 01.07.1997

Автори: Василів Михайло Ярославович, Бондар Вячеслав Дмитрович

МПК: H01L 39/24

Мітки: спосіб, осадження, багатокомпонентних, плівок

Формула / Реферат:

Спосіб осадження багатокомпонентних плівок, який включає іонно-плазмове розпилення з твердофазної синтезованої мішені, який відрізняється тим, що високочастотні коливання, сформовані ВЧ-генератором, модулюють сітковими низькочастотними імпульсами, які формують результуючий імпульс І паузу в співвідношенні (1/1 - 8/8) мс.

Номер патенту: 18067

Опубліковано: 17.06.1997

Автори: Стріха Віталій Ілларіонович, Кузнецов Геннадій Васильович, Білоусов Ігор Володимирович, Ільченко Василь Васильович

МПК: H01L 39/24, H01L 39/12

Мітки: надпровідної, кремнії, оксидної, плівки, виготовлення, спосіб

Формула / Реферат:

Способ изготовления сверхпроводящей оксидной пленки на кремнии, предусматривающий предварительное формирование на поверхности кремниевой подложки буферного слоя с последующим нанесением на него сверхпроводящей пленки, отличающийся тем, что буферный слой формируют путем нанесения на поверхность кремниевой подложки слоя оксида бария с последующей выдержкой при температуре 730-750°С в течение 1,5-2 часов.

Номер патенту: 2291

Опубліковано: 26.12.1994

Автори: Дякін Віктор Васильович, Горбик Петро Петрович, Возний Петро Олексійович, Огенко Володимир Михайлович, Левандовський Всеволод Всеволодович, Левченко Олександр Олександрович, Янчевський Леонід Казимирович, Галушко Любов Володимирівна, Чуйко Олексій Олексійович

МПК: H01L 39/24, H01L 39/12

Мітки: спосіб, високотемпературного, надпровідникового, одержання, виробів, матеріалу

Формула / Реферат:

Способ получения изделий из высокотемпературного сверхпроводящего материала, включающий смешивание .порошка сверхпроводящего материала и полимера с последующим прессованием, отличающийся тем, что в качестве порошка сверхпроводящего материала используют порошок состава (РbхВі1-х)2Са2Sr2Сu3Оу. в качестве полимера используют полихлорт-рифторэтйлен в количестве 10-25% от массы композиции, а прессование ведут gри температуре 503-523 К и давлении...
