1. Установка для одержання кварцових виробів методом електродугового наплавлення, що містить поворотний пристрій з двома або більше плавильними ємностями, оснащеними механізмами обертання та нахилу, захисну перегородку, вузол завантаження і формування крупки, який включає зважувальний пристрій і блок керування товщиною формованого шару крупки, пристрій наплавлення заготовки виробу у вигляді електродів і механізму горизонтального та вертикального їх переміщення, механізму вивантаження заготовки виробу, яка відрізняється тим, що захисна перегородка встановлена між плавильними ємностями зони наплавлення і зони завантаження та вивантаження, блок керування товщиною шару крупки виконаний у вигляді датчика, сполученого з механізмом розподілу крупки всередині форми, взаємодіючого з комп'ютером або механізмом ручного керування.

2. Установка за п. 1, яка відрізняється тим, що у пристрої наплавлення встановлений захисно-регулювальний екран.

3. Установка за пп. 1 і 2, яка відрізняється тим, що на поворотному пристрої встановлені плавильні ємності різних типорозмірів.

4. Установка за пп. 1-3, яка відрізняється тим, що вона обладнана профілювальним ножем, виконаним з можливістю введення його всередину плавильної ємності.

5. Установка за пп. 1-4, яка відрізняється тим, що блок керування процесом формування сполучений з механізмом ручного керування.

Текст

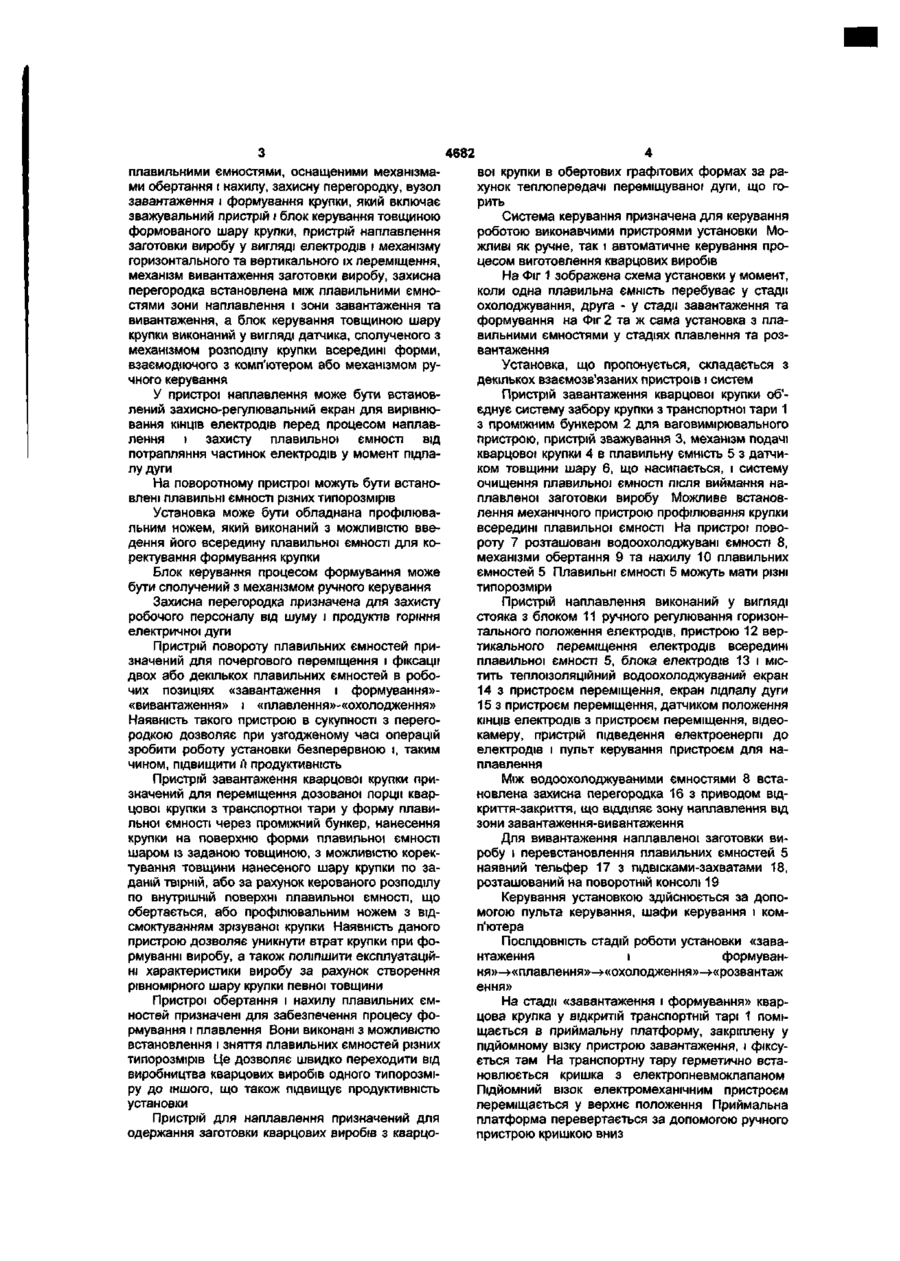

1 Установка для одержання кварцових виробів методом електродугового наплавлення, що містить поворотний пристрій з двома або більше плавильними ємностями, оснащеними механізмами обертання та нахилу, захисну перегородку, вузол завантаження і формування крупки, який включає зважувальний пристрій і блок керування товщиною формованого шару крупки, пристрій наплавлення заготовки виробу у вигляді електро дів і механізму горизонтального та вертикального їх переміщення, механізму вивантаження заготовки виробу, яка відрізняється тим, що захисна перегородка встановлена між плавильними ємностями зони наплавлення і зони завантаження та вивантаження, блок керування товщиною шару крупки виконаний у вигляді датчика, сполученого з механізмом розподілу крупки всередині форми, взаємодіючого з комп'ютером або механізмом ручного керування 2 Установка за п 1, яка відрізняється тим, що у пристрої наплавлення встановлений захиснорегулювальний екран 3 Установка за пп 1 і 2, яка відрізняється тим, що на поворотному пристрої встановлені плавильні ємності різних типорозмірів 4 Установка за пп 1-3, яка відрізняється тим, що вона обладнана профілювальним ножем, виконаним з можливістю введення його всередину плавильної ЄМНОСТІ 5 Установка за пп 1-4, яка відрізняється тим, що блок керування процесом формування сполучений з механізмом ручного керування Корисна модель стосується устаткування для виробництва кварцових виробів методом електродугового наплавлення Відомий пристрій для одержання кварцових виробів, який включає в себе корпус, всередині якого розміщені нагрівник і плавильна ємність, а також систему подачі кварцової крупки в плавильну ємність Завантажувальна ділянка плавильної ємності розташована поза зоною нагріву (RU №15573) Недоліком пристрою є неможливість швидкої зміни форми та розміру виробу, що виготовляється Найбільш близьким аналогом є пристрій, у якому високочиста крупка природного кварцу поміщається в обертову плавильну ємність (Паспорт установки С 3635, розробки Державного науководослідного і проектного інституту рідкіснометалевої промисловості, 1988р) До неї поміщається попередньо зважена порція крупки Використовуючи ефект центрифуги, кварцову крупу розподі ляють по формоутворювачу і підводять під електроди Електричну дугу вміщують в плавильну ємність і оплавляють формовану крупу Після охолодження первинний (необроблений) виріб видаляють з установки Основним недоліком відомого пристрою є низька якість виробів через нерівномірність товщини стінки, а також висока витрата крупки у процесі виробництва та низька продуктивність установки Метою запропонованої корисної моделі є підвищення продуктивності шляхом використання безперервної або напівбезперервної ди установки, а також поліпшення експлуатаційних характеристик виробу і зменшення втрат крупки шляхом створення шару крупки керованої товщини перед проведенням процесу плавлення Вказаний технічний результат досягається тим, що в установці для одержання кварцових виробів методом електродугового наплавлення, що містить поворотний пристрій з двома або більше CM 00 CD о> 4682 плавильними ємностями, оснащеними механізмами обертання і нахилу, захисну перегородку, вузол завантаження і формування крупки, який включає зважувальний пристрій і блок керування товщиною формованого шару крупки, пристрій наплавлення заготовки виробу у вигляді електродів і механізму горизонтального та вертикального їх переміщення, механізм вивантаження заготовки виробу, захисна перегородка встановлена між плавильними ємностями зони наплавлення і зони завантаження та вивантаження, а блок керування товщиною шару крупки виконаний у вигляді датчика, сполученого з механізмом розподілу крупки всередині форми, взаємодіючого з комп'ютером або механізмом ручного керування У пристрої наплавлення може бути встановлений захисно-регулювальний екран для вирівнювання КІНЦІВ електродів перед процесом наплавлення і захисту плавильної ємності від потрапляння частинок електродів у момент підпалу дуги На поворотному пристрої можуть бути встановлені плавильні ємності різних типорозмірів Установка може бути обладнана профілювальним ножем, який виконаний з можливістю введення його всередину плавильної ємності для коректування формування крупки Блок керування процесом формування може бути сполучений з механізмом ручного керування Захисна перегородка призначена для захисту робочого персоналу від шуму і продуктів горіння електричної дуги Пристрій повороту плавильних ємностей призначений для почергового переміщення і фіксації двох або декількох плавильних ємностей в робочих позиціях «завантаження і формування»«вивантаження» і «плавлення»-«охолодження» Наявність такого пристрою в сукупності з перегородкою дозволяє при узгодженому часі операцій зробити роботу установки безперервною і, таким чином, підвищити її продуктивність Пристрій завантаження кварцової крупки призначений для переміщення дозованої порції кварцової крупки з транспортної тари у форму плавильної ємності через проміжний бункер, нанесення крупки на поверхню форми плавильної ємності шаром із заданою товщиною, з можливістю коректування товщини нанесеного шару крупки по заданій твірній, або за рахунок керованого розподілу по внутрішній поверхні плавильної ємності, що обертається, або профілювальним ножем з відсмоктуванням зрізуваної крупки Наявність даного пристрою дозволяє уникнути втрат крупки при формуванні виробу, а також поліпшити експлуатаційні характеристики виробу за рахунок створення рівномірного шару крупки певної товщини Пристрої обертання і нахилу плавильних ємностей призначені для забезпечення процесу формування і плавлення Вони виконані з можливістю встановлення і зняття плавильних ємностей різних типорозмірів Це дозволяє швидко переходити від виробництва кварцових виробів одного типорозміру до іншого, що також підвищує продуктивність установки Пристрій для наплавлення призначений для одержання заготовки кварцових виробів з кварцо вої крупки в обертових графітових формах за рахунок теплопередачі переміщуваної дуги, що горить Система керування призначена для керування роботою виконавчими пристроями установки Можливі як ручне, так і автоматичне керування процесом виготовлення кварцових виробів На Фіг 1 зображена схема установки у момент, коли одна плавильна ємність перебуває у стадії охолоджування, друга - у стадії завантаження та формування на Фіг 2 та ж сама установка з плавильними ємностями у стадіях плавлення та розвантаження Установка, що пропонується, складається з декількох взаємозв'язаних пристроїв і систем Пристрій завантаження кварцової крупки об'єднує систему забору крупки з транспортної тари 1 з проміжним бункером 2 для ваговимірювального пристрою, пристрій зважування 3, механізм подачі кварцової крупки 4 в плавильну ємність 5 з датчиком товщини шару 6, що насипається, і систему очищення плавильної ємності після виймання наплавленої заготовки виробу Можливе встановлення механічного пристрою профілювання крупки всередині плавильної ємності На пристрої повороту 7 розташовані водоохолоджувані ємності 8, механізми обертання 9 та нахилу 10 плавильних ємностей 5 Плавильні ємності 5 можуть мати різні типорозміри Пристрій наплавлення виконаний у вигляді стояка з блоком 11 ручного регулювання горизонтального положення електродів, пристрою 12 вертикального переміщення електродів всередині плавильної ємності 5, блока електродів 13 і містить теплоізоляційний водоохолоджуваний екран 14 з пристроєм переміщення, екран підпалу дуги 15 з пристроєм переміщення, датчиком положення КІНЦІВ електродів з пристроєм переміщення, відеокамеру, пристрій підведення електроенергії до електродів і пульт керування пристроєм для наплавлення Між водоохолоджуваними ємностями 8 встановлена захисна перегородка 16 з приводом відкриття-закриття, що ВІДДІЛЯЄ зону наплавлення від зони завантаження-вивантаження Для вивантаження наплавленої заготовки виробу і перевстановлення плавильних ємностей 5 наявний тельфер 17 з підвісками-захватами 18, розташований на поворотній консолі 19 Керування установкою здійснюється за допомогою пульта керування, шафи керування і комп'ютера Послідовність стадій роботи установки «завантаження і формування»—и

Дивитися

Додаткова інформація

Назва патенту англійською

Plant for producing quartz articles

Назва патенту російською

Установка для производства кварцевых изделий

МПК / Мітки

МПК: H01J 5/00

Мітки: одержання, виробів, установка, кварцових
