Пристрій для вимірювання маси рідких продуктів в закритих посудинах

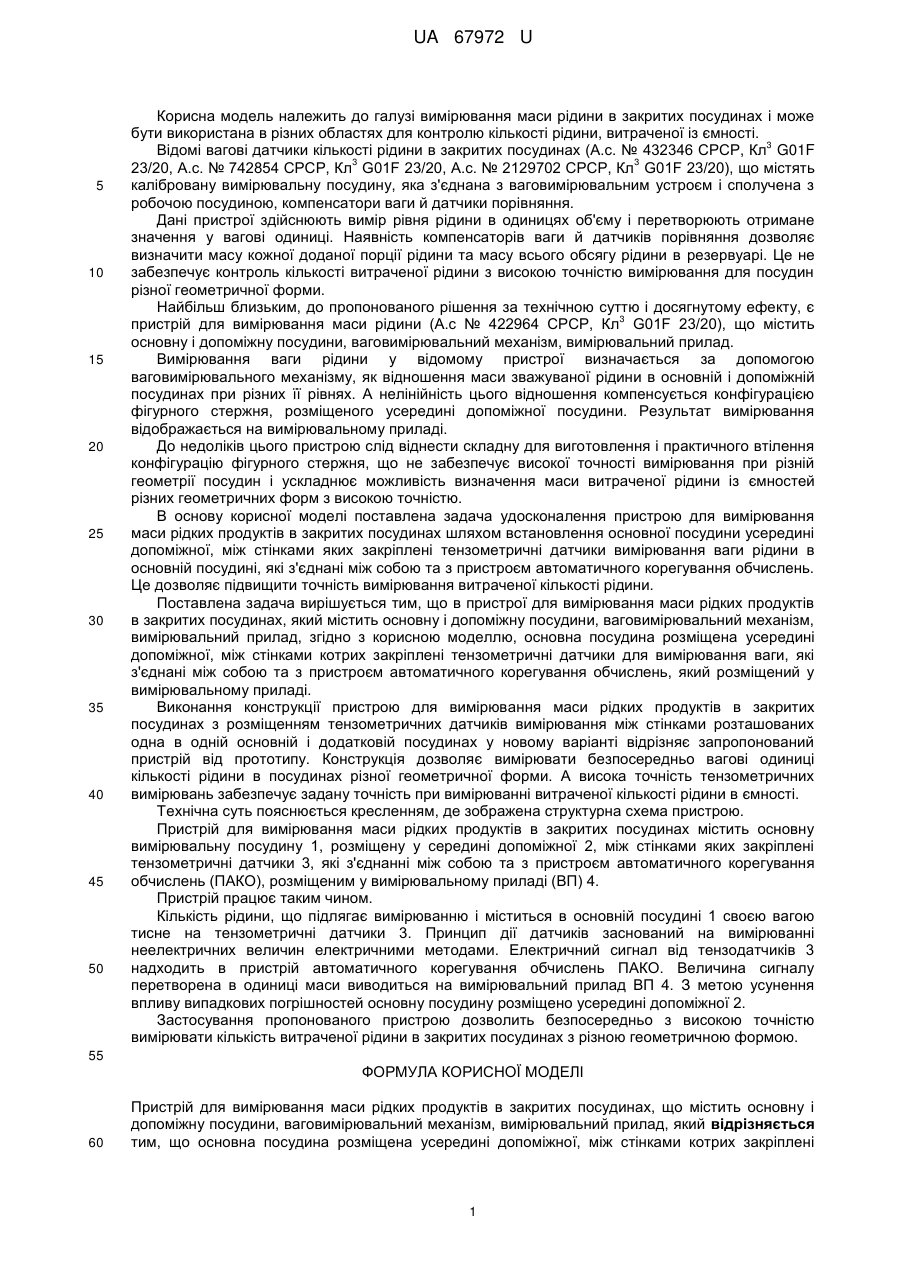

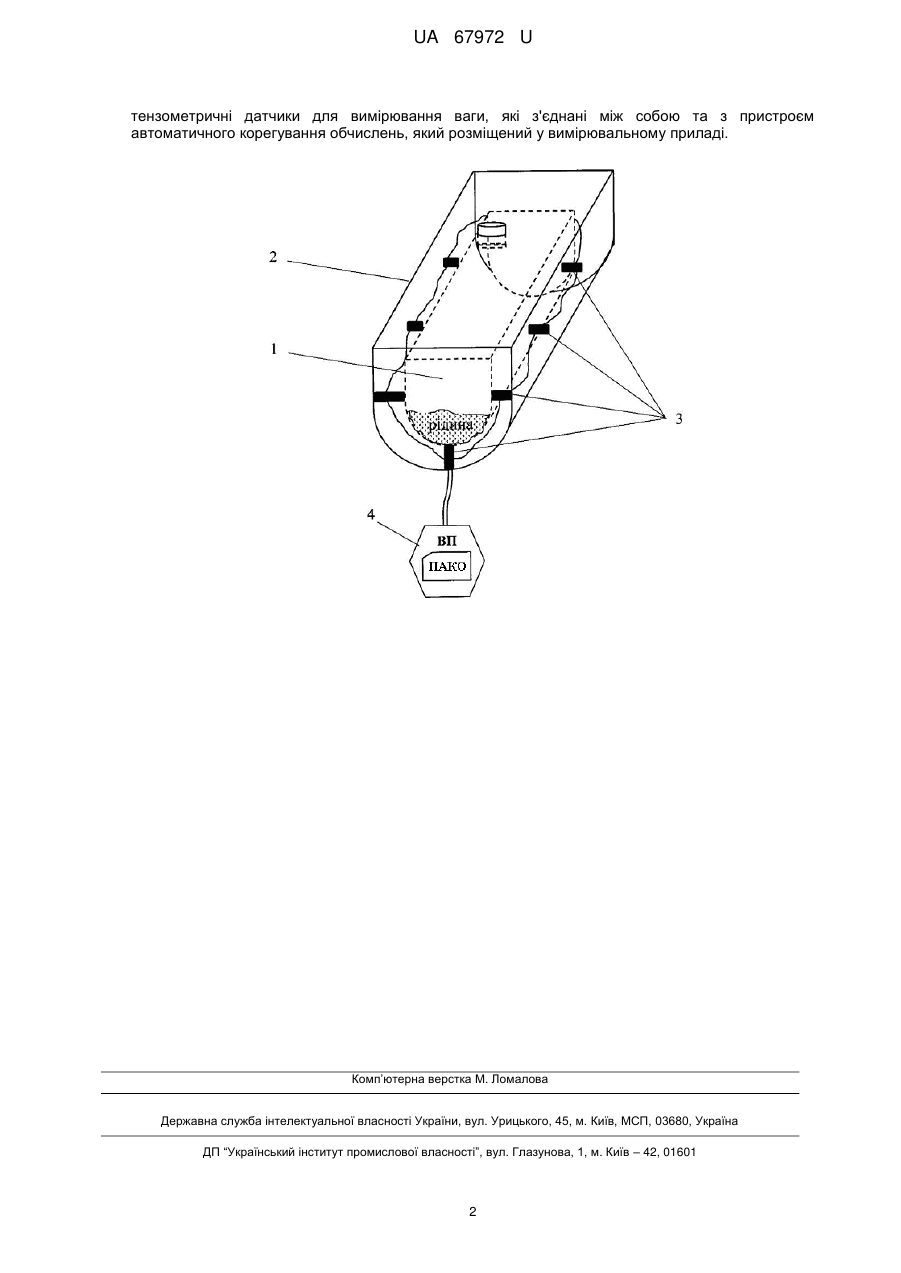

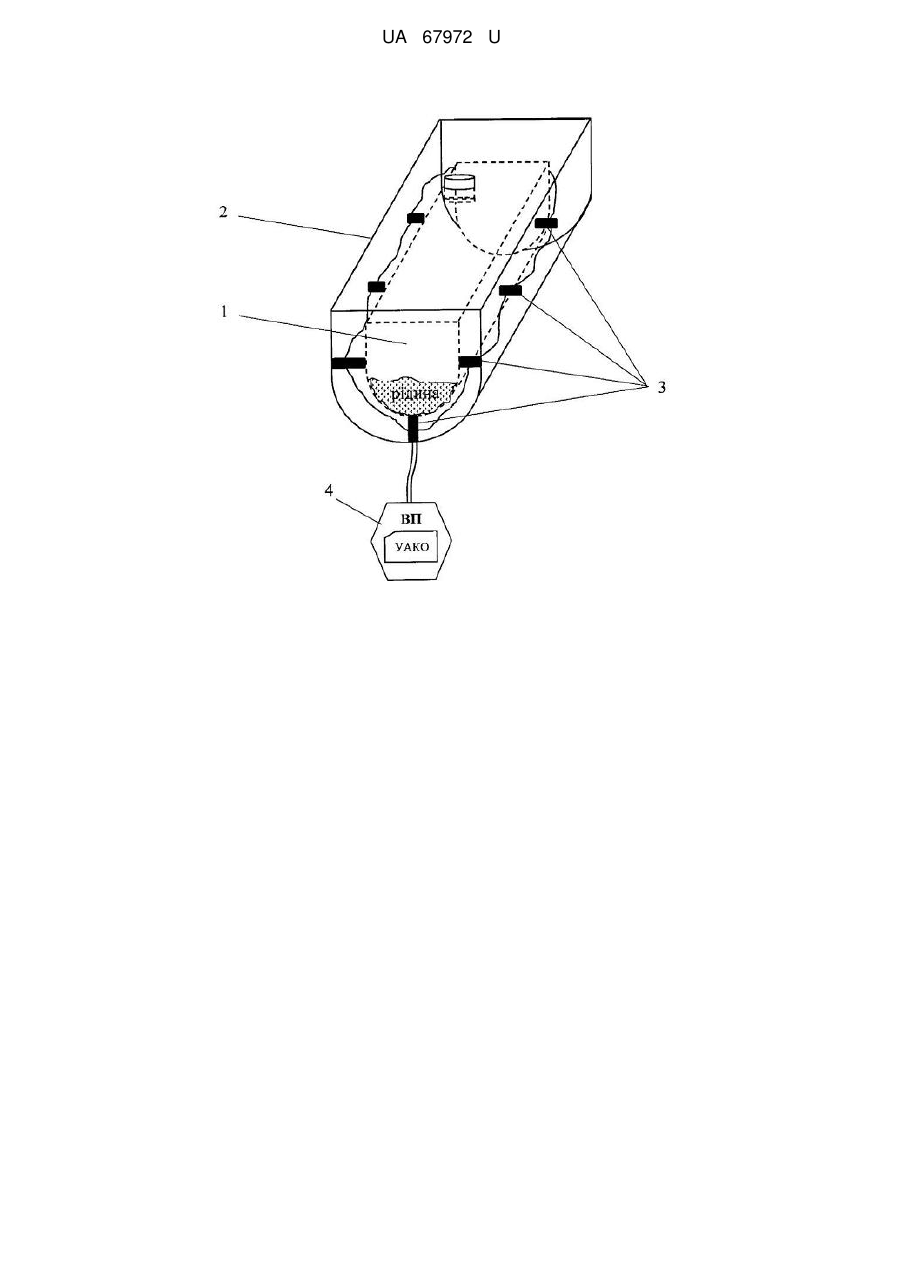

Реферат: Пристрій для вимірювання маси рідких продуктів в закритих посудинах, що містить основну і допоміжну посудини, ваговимірювальний механізм, вимірювальний прилад. Основна посудина розміщена усередині допоміжної, між стінками котрих закріплені тензометричні датчики для вимірювання ваги, які з'єднані між собою та з пристроєм автоматичного корегування обчислень, який розміщений у вимірювальному приладі. UA 67972 U (54) ПРИСТРІЙ ДЛЯ ВИМІРЮВАННЯ МАСИ РІДКИХ ПРОДУКТІВ В ЗАКРИТИХ ПОСУДИНАХ UA 67972 U UA 67972 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі вимірювання маси рідини в закритих посудинах і може бути використана в різних областях для контролю кількості рідини, витраченої із ємності. 3 Відомі вагові датчики кількості рідини в закритих посудинах (А.с. № 432346 СРСР, Кл G01F 3 3 23/20, А.с. № 742854 СРСР, Кл G01F 23/20, А.с. № 2129702 СРСР, Кл G01F 23/20), що містять калібровану вимірювальну посудину, яка з'єднана з ваговимірювальним устроєм і сполучена з робочою посудиною, компенсатори ваги й датчики порівняння. Дані пристрої здійснюють вимір рівня рідини в одиницях об'єму і перетворюють отримане значення у вагові одиниці. Наявність компенсаторів ваги й датчиків порівняння дозволяє визначити масу кожної доданої порції рідини та масу всього обсягу рідини в резервуарі. Це не забезпечує контроль кількості витраченої рідини з високою точністю вимірювання для посудин різної геометричної форми. Найбільш близьким, до пропонованого рішення за технічною суттю і досягнутому ефекту, є 3 пристрій для вимірювання маси рідини (А.с № 422964 СРСР, Кл G01F 23/20), що містить основну і допоміжну посудини, ваговимірювальний механізм, вимірювальний прилад. Вимірювання ваги рідини у відомому пристрої визначається за допомогою ваговимірювального механізму, як відношення маси зважуваної рідини в основній і допоміжній посудинах при різних її рівнях. А нелінійність цього відношення компенсується конфігурацією фігурного стержня, розміщеного усередині допоміжної посудини. Результат вимірювання відображається на вимірювальному приладі. До недоліків цього пристрою слід віднести складну для виготовлення і практичного втілення конфігурацію фігурного стержня, що не забезпечує високої точності вимірювання при різній геометрії посудин і ускладнює можливість визначення маси витраченої рідини із ємностей різних геометричних форм з високою точністю. В основу корисної моделі поставлена задача удосконалення пристрою для вимірювання маси рідких продуктів в закритих посудинах шляхом встановлення основної посудини усередині допоміжної, між стінками яких закріплені тензометричні датчики вимірювання ваги рідини в основній посудині, які з'єднані між собою та з пристроєм автоматичного корегування обчислень. Це дозволяє підвищити точність вимірювання витраченої кількості рідини. Поставлена задача вирішується тим, що в пристрої для вимірювання маси рідких продуктів в закритих посудинах, який містить основну і допоміжну посудини, ваговимірювальний механізм, вимірювальний прилад, згідно з корисною моделлю, основна посудина розміщена усередині допоміжної, між стінками котрих закріплені тензометричні датчики для вимірювання ваги, які з'єднані між собою та з пристроєм автоматичного корегування обчислень, який розміщений у вимірювальному приладі. Виконання конструкції пристрою для вимірювання маси рідких продуктів в закритих посудинах з розміщенням тензометричних датчиків вимірювання між стінками розташованих одна в одній основній і додатковій посудинах у новому варіанті відрізняє запропонований пристрій від прототипу. Конструкція дозволяє вимірювати безпосередньо вагові одиниці кількості рідини в посудинах різної геометричної форми. А висока точність тензометричних вимірювань забезпечує задану точність при вимірюванні витраченої кількості рідини в ємності. Технічна суть пояснюється кресленням, де зображена структурна схема пристрою. Пристрій для вимірювання маси рідких продуктів в закритих посудинах містить основну вимірювальну посудину 1, розміщену у середині допоміжної 2, між стінками яких закріплені тензометричні датчики 3, які з'єднанні між собою та з пристроєм автоматичного корегування обчислень (ПАКО), розміщеним у вимірювальному приладі (ВП) 4. Пристрій працює таким чином. Кількість рідини, що підлягає вимірюванню і міститься в основній посудині 1 своєю вагою тисне на тензометричні датчики 3. Принцип дії датчиків заснований на вимірюванні неелектричних величин електричними методами. Електричний сигнал від тензодатчиків 3 надходить в пристрій автоматичного корегування обчислень ПАКО. Величина сигналу перетворена в одиниці маси виводиться на вимірювальний прилад ВП 4. З метою усунення впливу випадкових погрішностей основну посудину розміщено усередині допоміжної 2. Застосування пропонованого пристрою дозволить безпосередньо з високою точністю вимірювати кількість витраченої рідини в закритих посудинах з різною геометричною формою. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Пристрій для вимірювання маси рідких продуктів в закритих посудинах, що містить основну і допоміжну посудини, ваговимірювальний механізм, вимірювальний прилад, який відрізняється тим, що основна посудина розміщена усередині допоміжної, між стінками котрих закріплені 1 UA 67972 U тензометричні датчики для вимірювання ваги, які з'єднані між собою та з пристроєм автоматичного корегування обчислень, який розміщений у вимірювальному приладі. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
