Пристрій для насичення іонами срібла тканин зуба

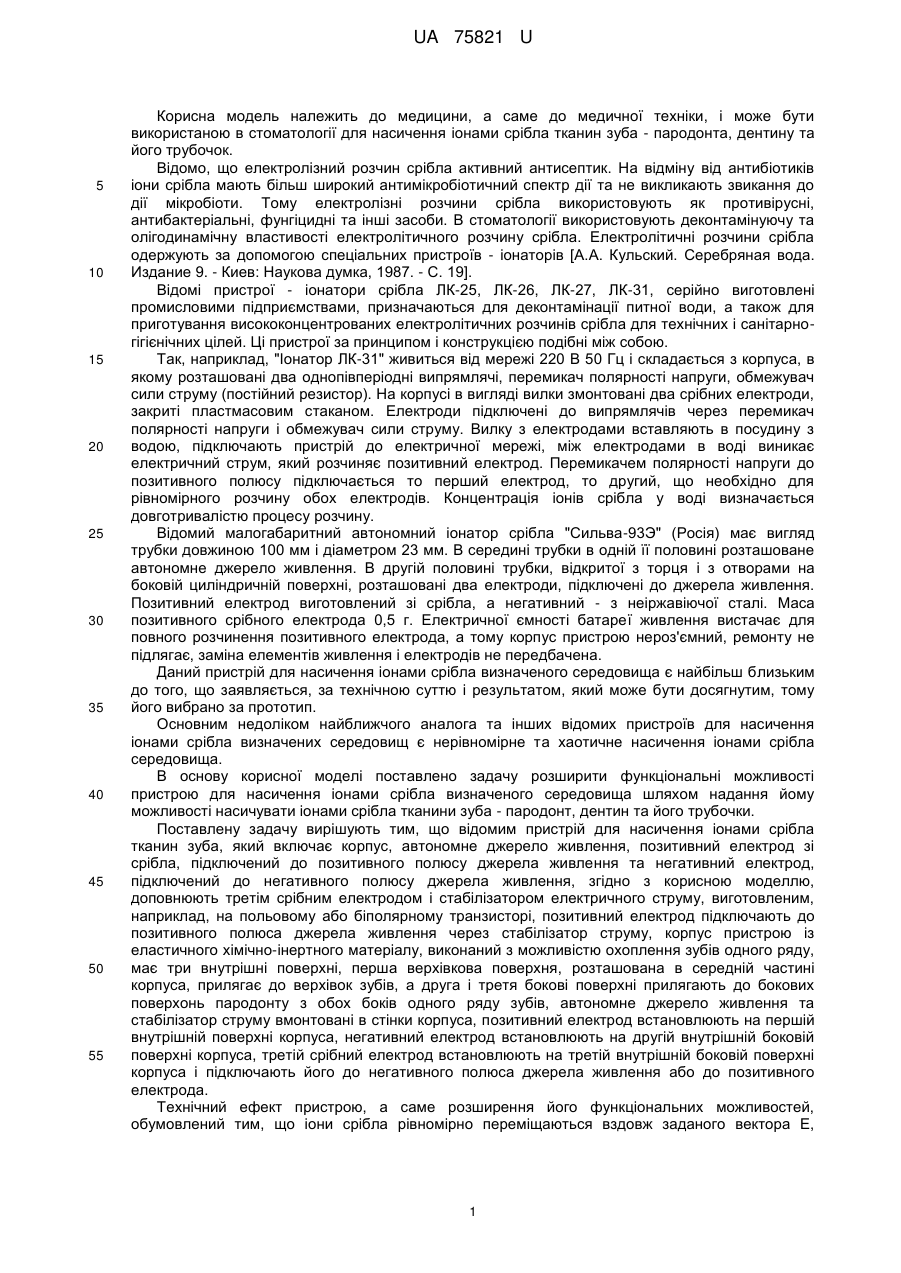

Реферат: Пристрій для насичення іонами срібла тканин зуба містить корпус, автономне джерело живлення, позитивний електрод зі срібла, негативний електрод, третій срібний електрод та стабілізатор електричного струму. UA 75821 U (12) UA 75821 U UA 75821 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медицини, а саме до медичної техніки, і може бути використаною в стоматології для насичення іонами срібла тканин зуба - пародонта, дентину та його трубочок. Відомо, що електролізний розчин срібла активний антисептик. На відміну від антибіотиків іони срібла мають більш широкий антимікробіотичний спектр дії та не викликають звикання до дії мікробіоти. Тому електролізні розчини срібла використовують як противірусні, антибактеріальні, фунгіцидні та інші засоби. В стоматології використовують деконтамінуючу та олігодинамічну властивості електролітичного розчину срібла. Електролітичні розчини срібла одержують за допомогою спеціальних пристроїв - іонаторів [А.А. Кульский. Серебряная вода. Издание 9. - Киев: Наукова думка, 1987. - С. 19]. Відомі пристрої - іонатори срібла ЛК-25, ЛК-26, ЛК-27, ЛК-31, серійно виготовлені промисловими підприємствами, призначаються для деконтамінації питної води, а також для приготування висококонцентрованих електролітичних розчинів срібла для технічних і санітарногігієнічних цілей. Ці пристрої за принципом і конструкцією подібні між собою. Так, наприклад, "Іонатор ЛК-31" живиться від мережі 220 В 50 Гц і складається з корпуса, в якому розташовані два однопівперіодні випрямлячі, перемикач полярності напруги, обмежувач сили струму (постійний резистор). На корпусі в вигляді вилки змонтовані два срібних електроди, закриті пластмасовим стаканом. Електроди підключені до випрямлячів через перемикач полярності напруги і обмежувач сили струму. Вилку з електродами вставляють в посудину з водою, підключають пристрій до електричної мережі, між електродами в воді виникає електричний струм, який розчиняє позитивний електрод. Перемикачем полярності напруги до позитивного полюсу підключається то перший електрод, то другий, що необхідно для рівномірного розчину обох електродів. Концентрація іонів срібла у воді визначається довготривалістю процесу розчину. Відомий малогабаритний автономний іонатор срібла "Сильва-93Э" (Росія) має вигляд трубки довжиною 100 мм і діаметром 23 мм. В середині трубки в одній її половині розташоване автономне джерело живлення. В другій половині трубки, відкритої з торця і з отворами на боковій циліндричній поверхні, розташовані два електроди, підключені до джерела живлення. Позитивний електрод виготовлений зі срібла, а негативний - з неіржавіючої сталі. Маса позитивного срібного електрода 0,5 г. Електричної ємності батареї живлення вистачає для повного розчинення позитивного електрода, а тому корпус пристрою нероз'ємний, ремонту не підлягає, заміна елементів живлення і електродів не передбачена. Даний пристрій для насичення іонами срібла визначеного середовища є найбільш близьким до того, що заявляється, за технічною суттю і результатом, який може бути досягнутим, тому його вибрано за прототип. Основним недоліком найближчого аналога та інших відомих пристроїв для насичення іонами срібла визначених середовищ є нерівномірне та хаотичне насичення іонами срібла середовища. В основу корисної моделі поставлено задачу розширити функціональні можливості пристрою для насичення іонами срібла визначеного середовища шляхом надання йому можливості насичувати іонами срібла тканини зуба - пародонт, дентин та його трубочки. Поставлену задачу вирішують тим, що відомим пристрій для насичення іонами срібла тканин зуба, який включає корпус, автономне джерело живлення, позитивний електрод зі срібла, підключений до позитивного полюсу джерела живлення та негативний електрод, підключений до негативного полюсу джерела живлення, згідно з корисною моделлю, доповнюють третім срібним електродом і стабілізатором електричного струму, виготовленим, наприклад, на польовому або біполярному транзисторі, позитивний електрод підключають до позитивного полюса джерела живлення через стабілізатор струму, корпус пристрою із еластичного хімічно-інертного матеріалу, виконаний з можливістю охоплення зубів одного ряду, має три внутрішні поверхні, перша верхівкова поверхня, розташована в середній частині корпуса, прилягає до верхівок зубів, а друга і третя бокові поверхні прилягають до бокових поверхонь пародонту з обох боків одного ряду зубів, автономне джерело живлення та стабілізатор струму вмонтовані в стінки корпуса, позитивний електрод встановлюють на першій внутрішній поверхні корпуса, негативний електрод встановлюють на другій внутрішній боковій поверхні корпуса, третій срібний електрод встановлюють на третій внутрішній боковій поверхні корпуса і підключають його до негативного полюса джерела живлення або до позитивного електрода. Технічний ефект пристрою, а саме розширення його функціональних можливостей, обумовлений тим, що іони срібла рівномірно переміщаються вздовж заданого вектора Е, 1 UA 75821 U 5 10 15 20 25 30 35 40 45 50 55 насичуючи заданою концентрацією пародонт, дентин та його трубочки на постійну задану глибину. Пристрій (кресл.) складається з корпуса (1), позитивного срібного електрода (2), негативного електрода (3), третього срібного електрода (4), джерела живлення (5), стабілізатора струму (6). В стінки корпуса (1) встановлені герметично закриті джерела живлення (5), стабілізатор струму (6). Позитивний срібний електрод (2) підключений через стабілізатор струму (6) до позитивного полюса джерела живлення (5). Негативний електрод (3), покритий сріблом для забезпечення його хімічної інертності в ротовій порожнині або виготовлений із хімічно-інертного електропровідного матеріалу, підключений до негативного полюса джерела живлення (5). Третій срібний електрод (4) підключений до негативного полюса джерела живлення (5), якщо деконтамінації підлягають механічно оброблені зуби, або до позитивного електрода (2), якщо деконтамінації підлягає пародонт механічно не оброблених зубів. Варіанти роботи пристрою. 1. Деконтамінація механічно оброблених зубів при їх терапевтичному та ортопедичному лікуванні. В цьому випадку третій електрод (4) підключений до негативного полюсу джерела живлення (5). На всі три електроди - (2), (3), (4) накладають гігроскопічні змочені водою валики. Пристрій встановлюють на зуби так, щоб електроди (3) і (4) через валики прилягли до поверхонь пародонта з обох сторін ряду зубів, а позитивний електрод (2) через валик приліг до механічно оброблених поверхонь зубів. Таким чином, на тканини зубів (дентин і пародонт) накладається електричне поле напруженістю Е, створене електродами (2), (3), (4). Оскільки дентин механічно оброблених зубів і пародонт електропровідні, то між електродами (2) і (3), (2) і (4) виникає електричний струм. Під дією електричного поля атоми срібла позитивного електрода (2) втрачають по одному електрону і перетворюються в позитивно заряджені іони + срібла Ag , надходять у валик і утворюють в ньому водяний електролітичний розчин срібла. Далі іони переміщаються уздовж вектора Е через трубочки дентину до електродів (3) і (4). При цьому пародонт, дентин і його трубочки на повну глибину рівномірно насичуються іонами срібла, які виконують дезінфікуючу роль. 2. Деконтамінація хворого пародонту без механічної обробки зубів. В цьому разі електрод (4) підключений до позитивного електрода (2). Як і в попередньому випадку, на електроди (2), (3), (4) накладають гігроскопічні тампони, змочені водою. Пристрій, як і в попередньому випадку, встановлюють на зуби. Оскільки зуби механічно не оброблені, то їх емалевий покрив не зруйнований і має великий електричний опір, і електрод (2) фактично ізольований від дентину зуба, а роль позитивного електрода виконує електрод (4). Електричне поле напруженістю Е виникає між електродами (3) і (4). Під дією цього поля розчиняється срібний електрод (4) і іони срібла переміщаються уздовж вектора Е через пародонт до електрода (3). При цьому пародонт через шкіряний покрив рівномірно насичується іонами срібла, які дезінфікують його. Після закінчення процедури деконтамінації і в першому і в другому випадку тканини зубів залишаються насиченими іонами срібла, які захищають їх від повторного інфікування та рецидиву хвороби. Ефективність дезінфекції і захисної дії пристрою залежать від концентрації іонів срібла в тканинах зубів, яка в свою чергу залежить від тривалості процесу деконтамінації. Рекомендується концентрація іонів срібла в електролітичному розчині для використання в стоматології С=20-30 мг/л [А.А. Кульский. Серебряная вода. Издание 9. - Киев: Наукова думка, 1987. - С. 135]. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для насичення іонами срібла тканин зуба, що містить корпус, автономне джерело живлення, позитивний електрод зі срібла, підключений до позитивного полюсу джерела живлення, та негативний електрод, підключений до негативного полюсу джерела живлення, який відрізняється тим, що доповнюють третім срібним електродом і стабілізатором електричного струму, виготовленим, наприклад, на польовому або біполярному транзисторі, позитивний електрод підключають до позитивного полюса джерела живлення через стабілізатор струму, корпус пристрою із еластичного хімічно-інертного матеріалу, виконаний з можливістю охоплення зубів одного ряду, має три внутрішні поверхні, перша верхівкова поверхня, розташована в середній частині корпуса, прилягає до верхівок зубів, а друга і третя бокові поверхні прилягають до бокових поверхонь пародонту з обох боків одного ряду зубів, автономне джерело живлення та стабілізатор струму вмонтовані в стінки корпуса, позитивний електрод встановлюють на першій внутрішній поверхні корпуса, негативний електрод встановлюють на другій внутрішній боковій поверхні корпуса, третій срібний електрод 2 UA 75821 U встановлюють на третій внутрішній боковій поверхні корпуса і підключають його до негативного полюса джерела живлення або до позитивного електрода. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
