Злущувач-подрібнювач насіння олійних культур

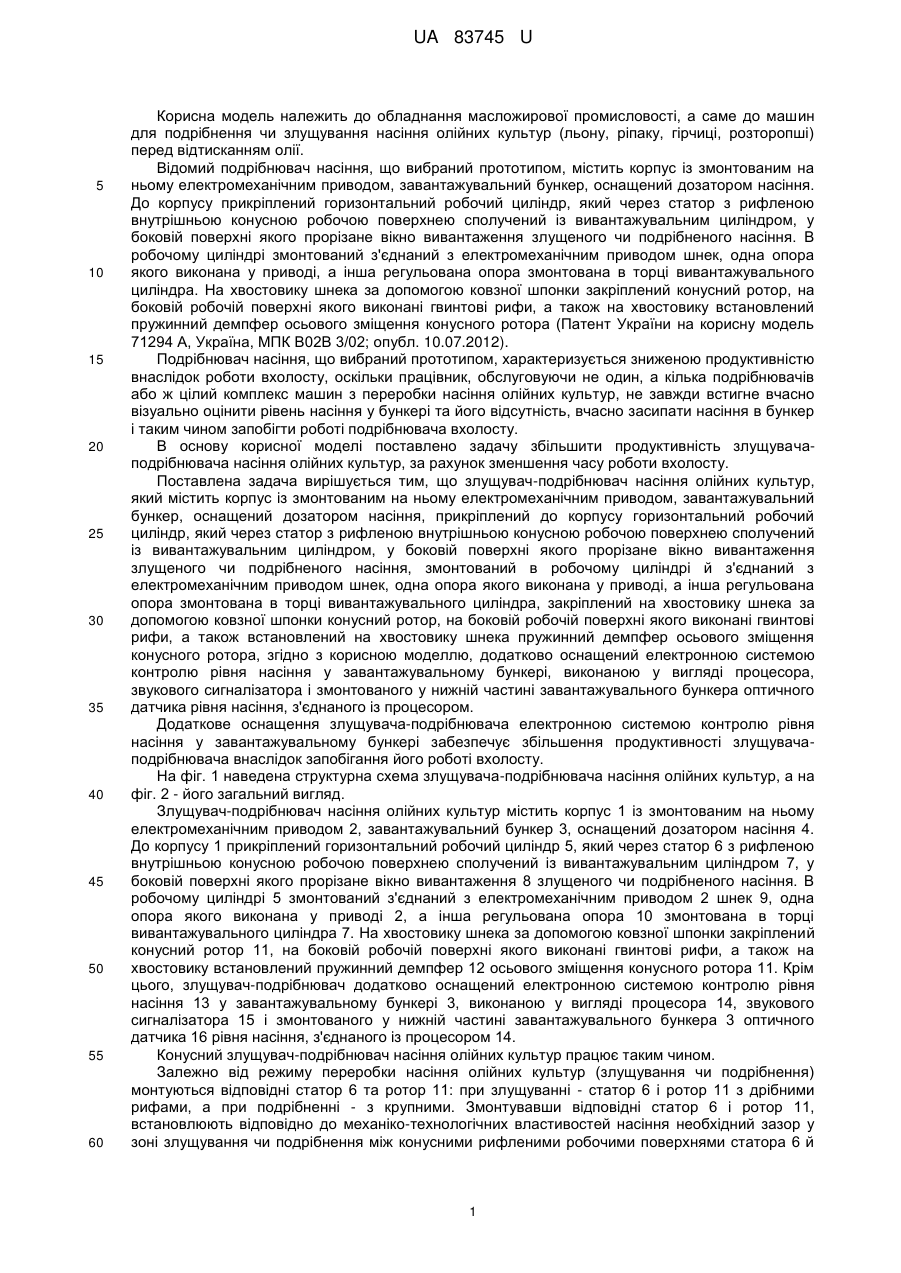

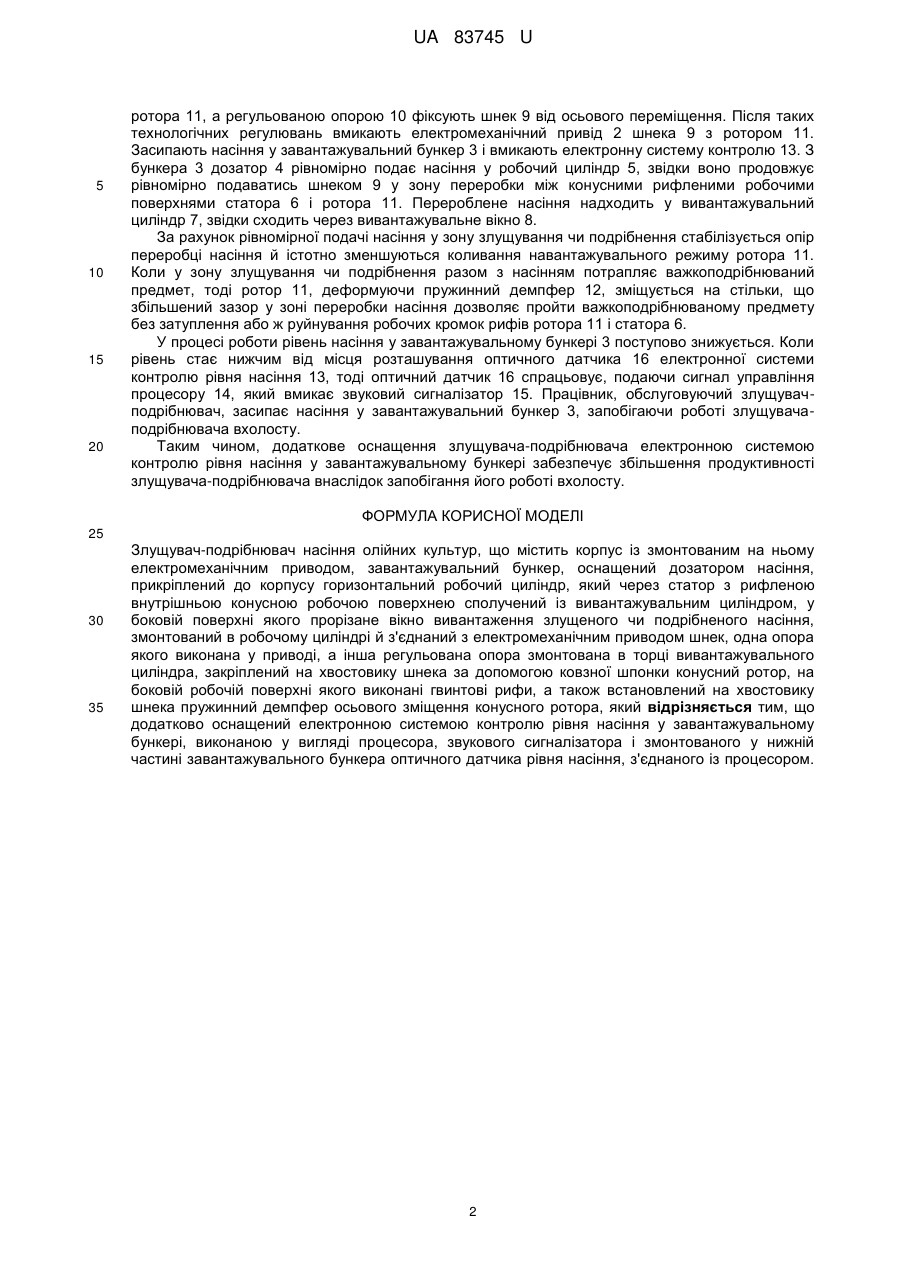

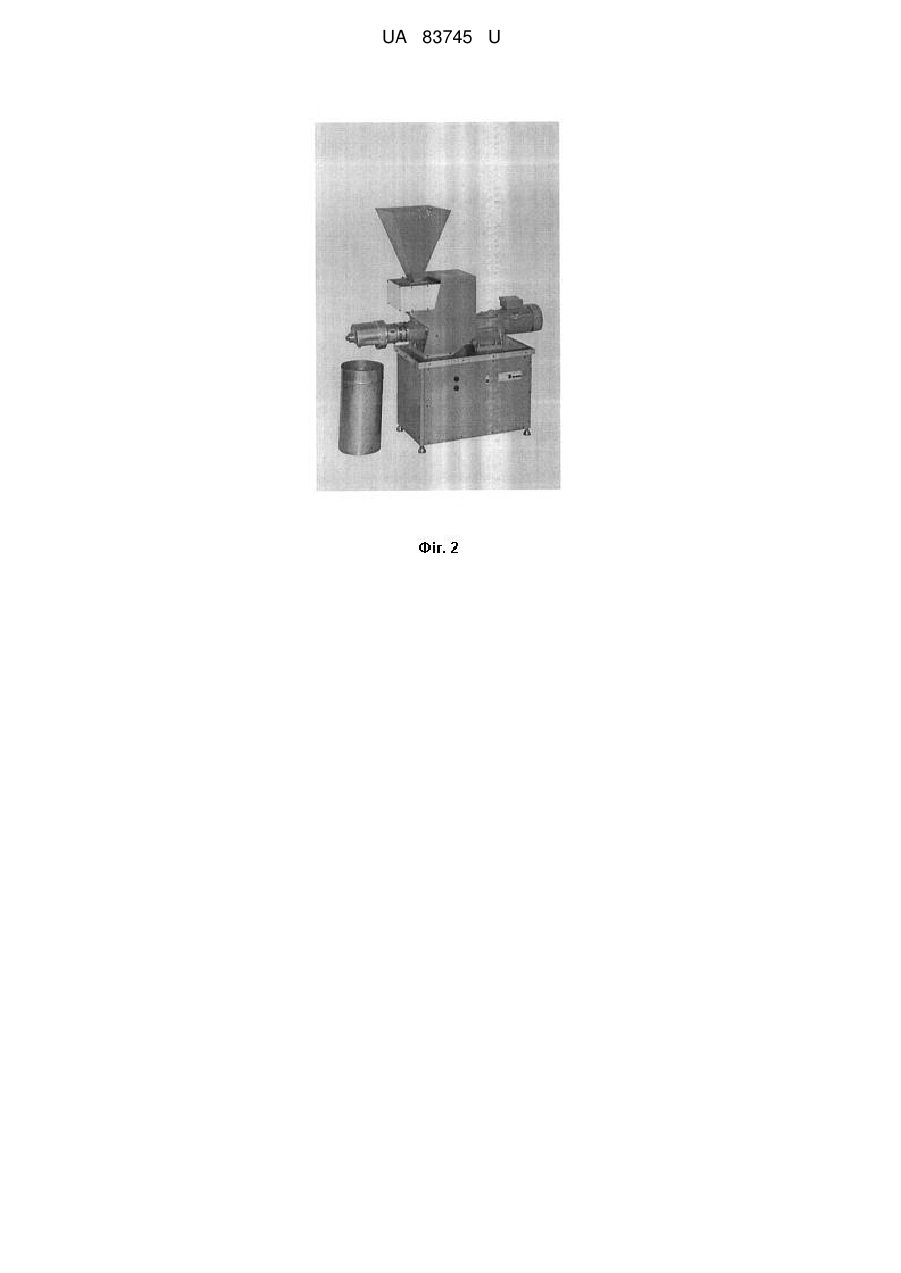

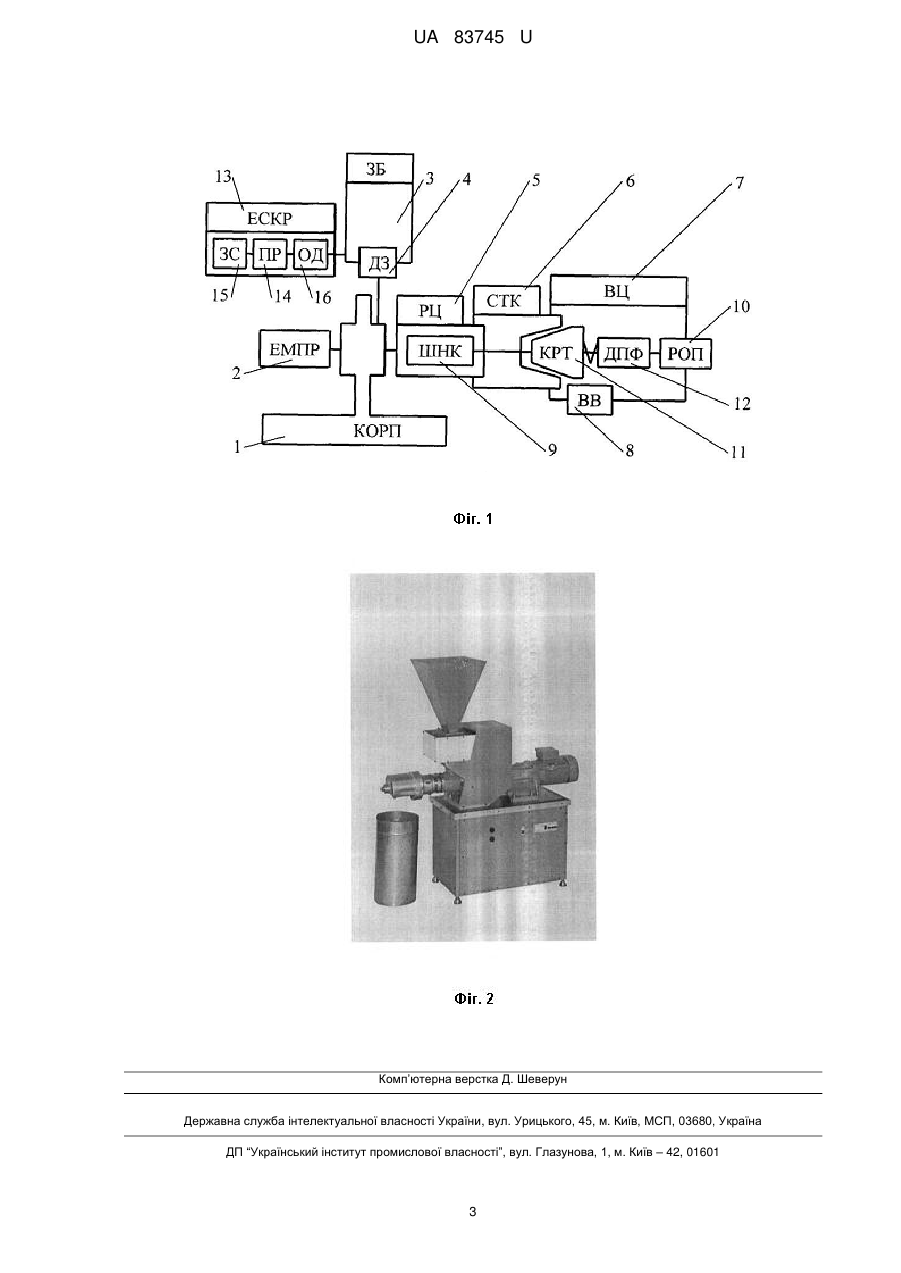

Реферат: UA 83745 U UA 83745 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до обладнання масложирової промисловості, а саме до машин для подрібнення чи злущування насіння олійних культур (льону, ріпаку, гірчиці, розторопші) перед відтисканням олії. Відомий подрібнювач насіння, що вибраний прототипом, містить корпус із змонтованим на ньому електромеханічним приводом, завантажувальний бункер, оснащений дозатором насіння. До корпусу прикріплений горизонтальний робочий циліндр, який через статор з рифленою внутрішньою конусною робочою поверхнею сполучений із вивантажувальним циліндром, у боковій поверхні якого прорізане вікно вивантаження злущеного чи подрібненого насіння. В робочому циліндрі змонтований з'єднаний з електромеханічним приводом шнек, одна опора якого виконана у приводі, а інша регульована опора змонтована в торці вивантажувального циліндра. На хвостовику шнека за допомогою ковзної шпонки закріплений конусний ротор, на боковій робочій поверхні якого виконані гвинтові рифи, а також на хвостовику встановлений пружинний демпфер осьового зміщення конусного ротора (Патент України на корисну модель 71294 А, Україна, МПК В02В 3/02; опубл. 10.07.2012). Подрібнювач насіння, що вибраний прототипом, характеризується зниженою продуктивністю внаслідок роботи вхолосту, оскільки працівник, обслуговуючи не один, а кілька подрібнювачів або ж цілий комплекс машин з переробки насіння олійних культур, не завжди встигне вчасно візуально оцінити рівень насіння у бункері та його відсутність, вчасно засипати насіння в бункер і таким чином запобігти роботі подрібнювача вхолосту. В основу корисної моделі поставлено задачу збільшити продуктивність злущувачаподрібнювача насіння олійних культур, за рахунок зменшення часу роботи вхолосту. Поставлена задача вирішується тим, що злущувач-подрібнювач насіння олійних культур, який містить корпус із змонтованим на ньому електромеханічним приводом, завантажувальний бункер, оснащений дозатором насіння, прикріплений до корпусу горизонтальний робочий циліндр, який через статор з рифленою внутрішньою конусною робочою поверхнею сполучений із вивантажувальним циліндром, у боковій поверхні якого прорізане вікно вивантаження злущеного чи подрібненого насіння, змонтований в робочому циліндрі й з'єднаний з електромеханічним приводом шнек, одна опора якого виконана у приводі, а інша регульована опора змонтована в торці вивантажувального циліндра, закріплений на хвостовику шнека за допомогою ковзної шпонки конусний ротор, на боковій робочій поверхні якого виконані гвинтові рифи, а також встановлений на хвостовику шнека пружинний демпфер осьового зміщення конусного ротора, згідно з корисною моделлю, додатково оснащений електронною системою контролю рівня насіння у завантажувальному бункері, виконаною у вигляді процесора, звукового сигналізатоpa і змонтованого у нижній частині завантажувального бункера оптичного датчика рівня насіння, з'єднаного із процесором. Додаткове оснащення злущувача-подрібнювача електронною системою контролю рівня насіння у завантажувальному бункері забезпечує збільшення продуктивності злущувачаподрібнювача внаслідок запобігання його роботі вхолосту. На фіг. 1 наведена структурна схема злущувача-подрібнювача насіння олійних культур, а на фіг. 2 - його загальний вигляд. Злущувач-подрібнювач насіння олійних культур містить корпус 1 із змонтованим на ньому електромеханічним приводом 2, завантажувальний бункер 3, оснащений дозатором насіння 4. До корпусу 1 прикріплений горизонтальний робочий циліндр 5, який через статор 6 з рифленою внутрішньою конусною робочою поверхнею сполучений із вивантажувальним циліндром 7, у боковій поверхні якого прорізане вікно вивантаження 8 злущеного чи подрібненого насіння. В робочому циліндрі 5 змонтований з'єднаний з електромеханічним приводом 2 шнек 9, одна опора якого виконана у приводі 2, а інша регульована опора 10 змонтована в торці вивантажувального циліндра 7. На хвостовику шнека за допомогою ковзної шпонки закріплений конусний ротор 11, на боковій робочій поверхні якого виконані гвинтові рифи, а також на хвостовику встановлений пружинний демпфер 12 осьового зміщення конусного ротора 11. Крім цього, злущувач-подрібнювач додатково оснащений електронною системою контролю рівня насіння 13 у завантажувальному бункері 3, виконаною у вигляді процесора 14, звукового сигналізатора 15 і змонтованого у нижній частині завантажувального бункера 3 оптичного датчика 16 рівня насіння, з'єднаного із процесором 14. Конусний злущувач-подрібнювач насіння олійних культур працює таким чином. Залежно від режиму переробки насіння олійних культур (злущування чи подрібнення) монтуються відповідні статор 6 та ротор 11: при злущуванні - статор 6 і ротор 11 з дрібними рифами, а при подрібненні - з крупними. Змонтувавши відповідні статор 6 і ротор 11, встановлюють відповідно до механіко-технологічних властивостей насіння необхідний зазор у зоні злущування чи подрібнення між конусними рифленими робочими поверхнями статора 6 й 1 UA 83745 U 5 10 15 20 ротора 11, а регульованою опорою 10 фіксують шнек 9 від осьового переміщення. Після таких технологічних регулювань вмикають електромеханічний привід 2 шнека 9 з ротором 11. Засипають насіння у завантажувальний бункер 3 і вмикають електронну систему контролю 13. З бункера 3 дозатор 4 рівномірно подає насіння у робочий циліндр 5, звідки воно продовжує рівномірно подаватись шнеком 9 у зону переробки між конусними рифленими робочими поверхнями статора 6 і ротора 11. Перероблене насіння надходить у вивантажувальний циліндр 7, звідки сходить через вивантажувальне вікно 8. За рахунок рівномірної подачі насіння у зону злущування чи подрібнення стабілізується опір переробці насіння й істотно зменшуються коливання навантажувального режиму ротора 11. Коли у зону злущування чи подрібнення разом з насінням потрапляє важкоподрібнюваний предмет, тоді ротор 11, деформуючи пружинний демпфер 12, зміщується на стільки, що збільшений зазор у зоні переробки насіння дозволяє пройти важкоподрібнюваному предмету без затуплення або ж руйнування робочих кромок рифів ротора 11 і статора 6. У процесі роботи рівень насіння у завантажувальному бункері 3 поступово знижується. Коли рівень стає нижчим від місця розташування оптичного датчика 16 електронної системи контролю рівня насіння 13, тоді оптичний датчик 16 спрацьовує, подаючи сигнал управління процесору 14, який вмикає звуковий сигналізатор 15. Працівник, обслуговуючий злущувачподрібнювач, засипає насіння у завантажувальний бункер 3, запобігаючи роботі злущувачаподрібнювача вхолосту. Таким чином, додаткове оснащення злущувача-подрібнювача електронною системою контролю рівня насіння у завантажувальному бункері забезпечує збільшення продуктивності злущувача-подрібнювача внаслідок запобігання його роботі вхолосту. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 Злущувач-подрібнювач насіння олійних культур, що містить корпус із змонтованим на ньому електромеханічним приводом, завантажувальний бункер, оснащений дозатором насіння, прикріплений до корпусу горизонтальний робочий циліндр, який через статор з рифленою внутрішньою конусною робочою поверхнею сполучений із вивантажувальним циліндром, у боковій поверхні якого прорізане вікно вивантаження злущеного чи подрібненого насіння, змонтований в робочому циліндрі й з'єднаний з електромеханічним приводом шнек, одна опора якого виконана у приводі, а інша регульована опора змонтована в торці вивантажувального циліндра, закріплений на хвостовику шнека за допомогою ковзної шпонки конусний ротор, на боковій робочій поверхні якого виконані гвинтові рифи, а також встановлений на хвостовику шнека пружинний демпфер осьового зміщення конусного ротора, який відрізняється тим, що додатково оснащений електронною системою контролю рівня насіння у завантажувальному бункері, виконаною у вигляді процесора, звукового сигналізатора і змонтованого у нижній частині завантажувального бункера оптичного датчика рівня насіння, з'єднаного із процесором. 2 UA 83745 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
