Пристрій для попкорну

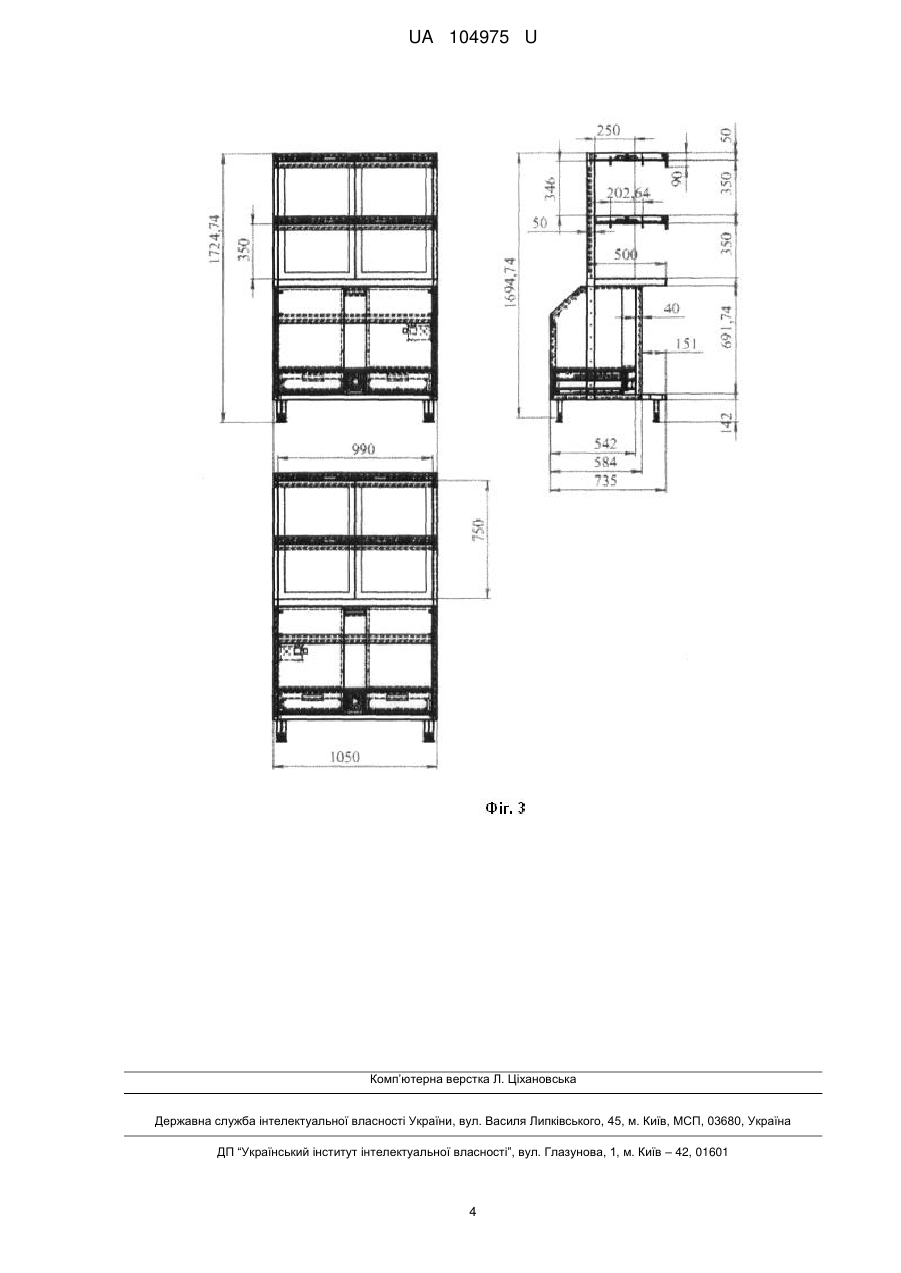

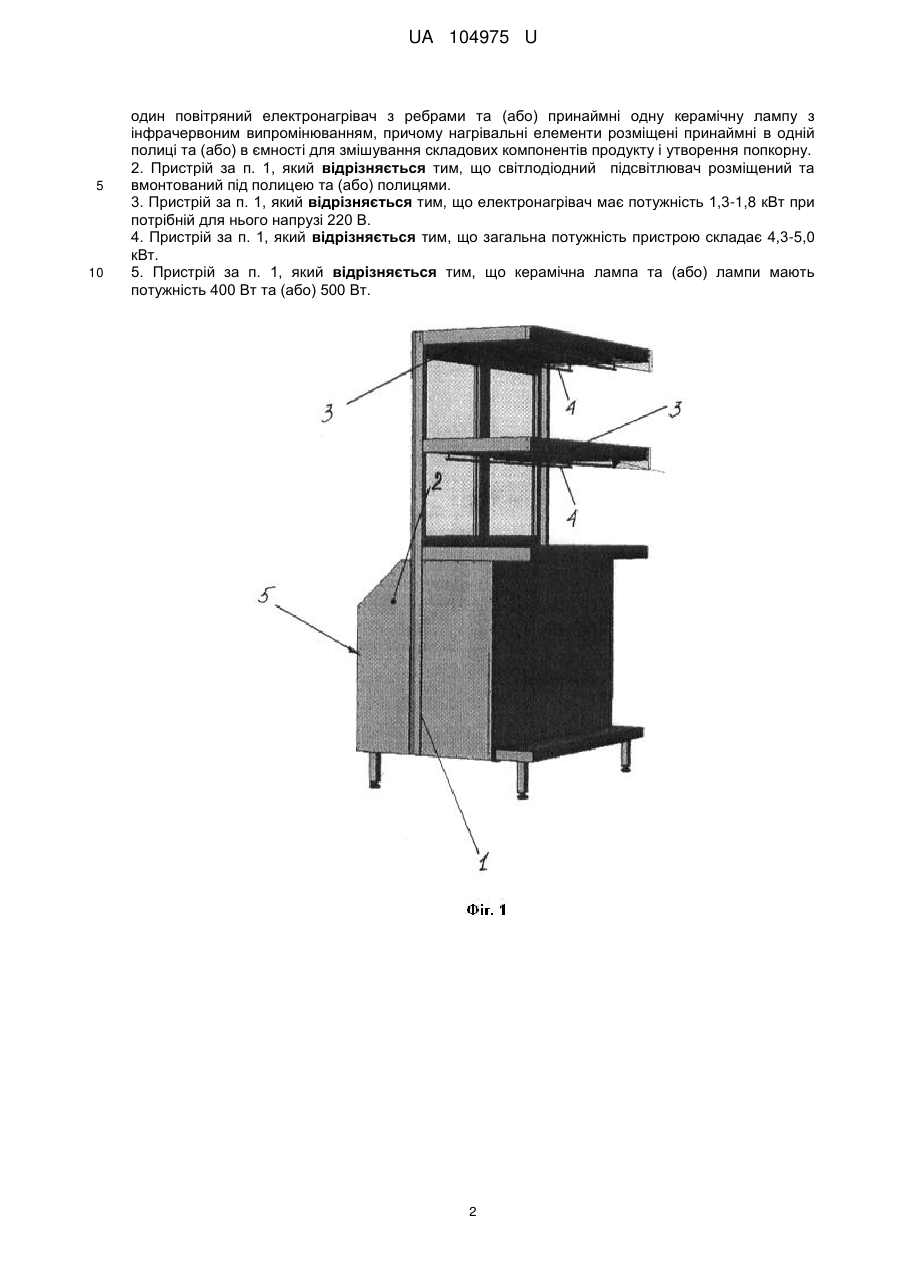

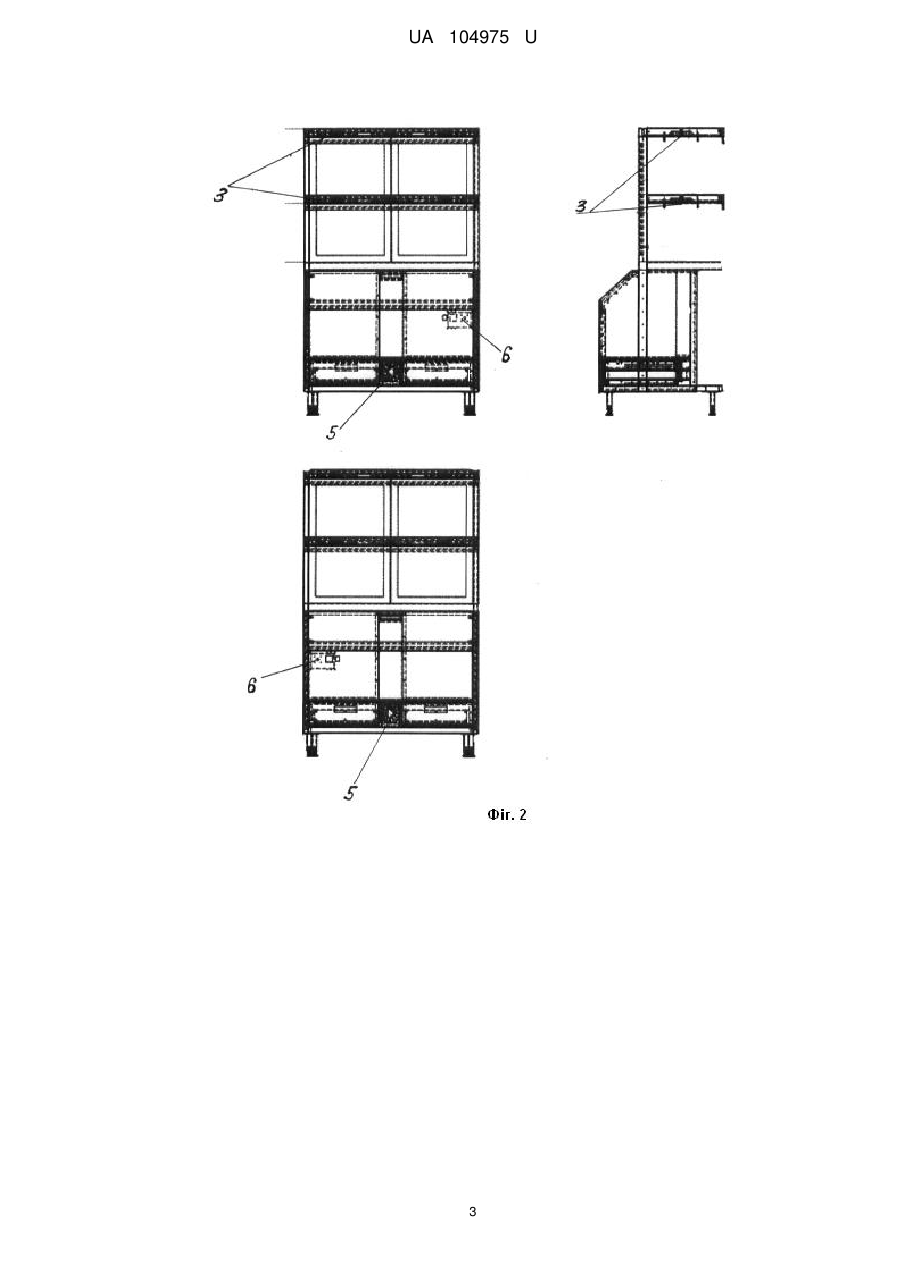

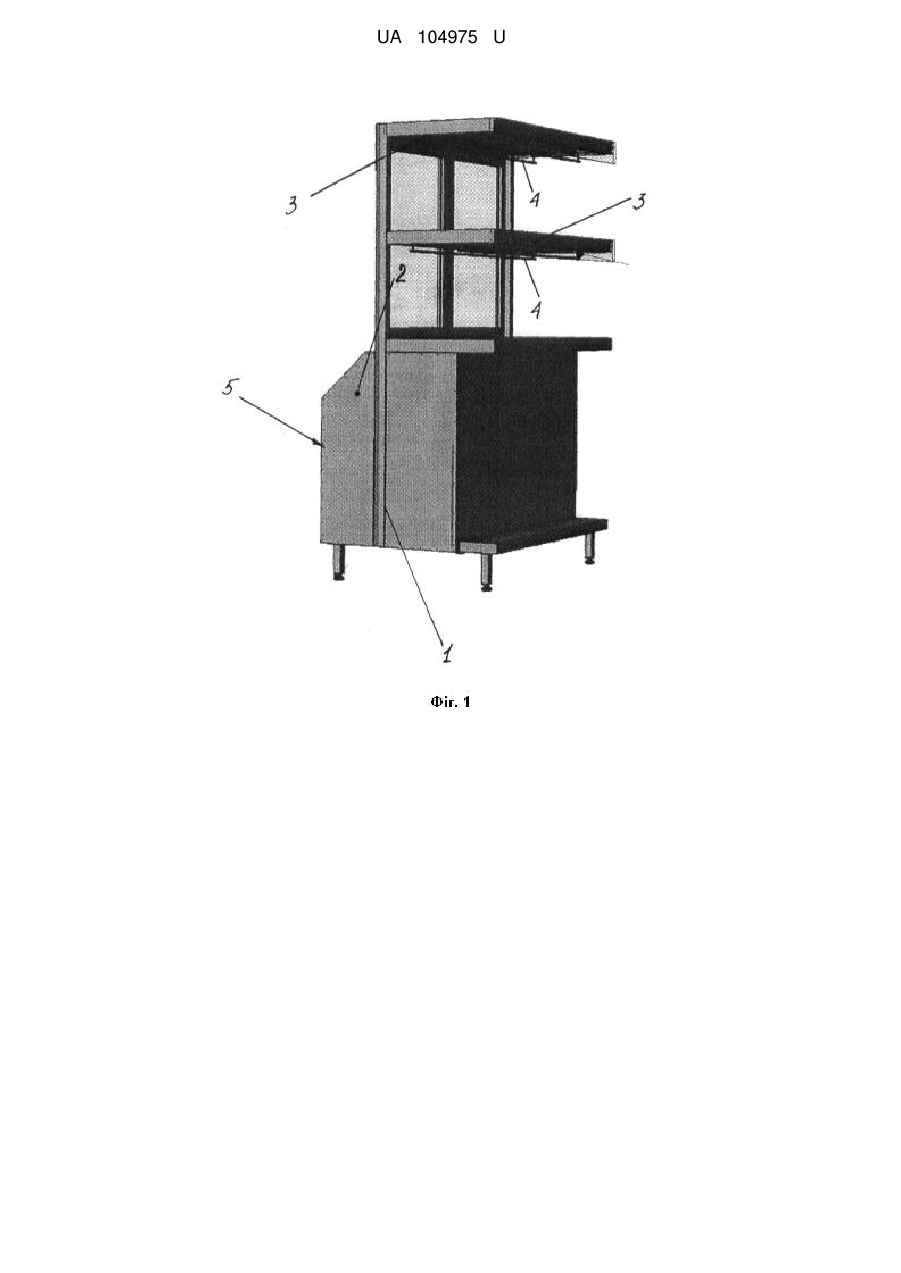

Реферат: Пристрій для попкорну містить корпус, розміщену в ньому ємність для загрузки та змішування складових компонентів і утворення попкорну, систему нагрівання та блок управління. Додатково пристрій містить вентилятор обдування, принаймні одну полицю для готового продукту. Система нагрівання являє собою принаймні один повітряний електронагрівач з ребрами та (або) принаймні одну керамічну лампу з інфрачервоним випромінюванням. Нагрівальні елементи розміщені принаймні в одній полиці та (або) в ємності для змішування складових компонентів продукту і утворення попкорну. UA 104975 U (12) UA 104975 U UA 104975 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до обладнання харчової промисловості, а саме до апаратів, що використовуються для підготовки попкорну до вживання. Відомий винахід (патент України № 96992) "Апарат для виготовлення попкорну з індукційним нагріванням", що містить корпус, розміщену в ньому ємність для загрузки та змішування складових компонентів продукту і утворення попкорну, при цьому для спорожнення ємність виконана з можливістю повороту відносно корпусу, а також дно, систему нагрівання та блок управління. Недоліком даної конструкції є те, що він призначений лише для виготовлення та є не достатньо функціональним. Найближчим до запропонованого є апарат універсальний для виготовлення попкорну (патент України № 76188), що містить корпус, розміщену в ньому ємність для загрузки та змішування складових компонентів продукту і утворення попкорну, при цьому для спорожнення ємність виконана з можливістю повороту відносно корпусу, а також робочий стіл, дно, систему нагрівання та блок управління, а система нагрівання містить виконані незалежно від ємності і розташовані під нею з можливістю автономної роботи нагрівальні елементи - електричний і газовий. Недоліком даного апарата є те, що він призначений лише для виготовлення та є не достатньо функціональним, як і попередній наведений винахід. В основу корисної моделі поставлена задача відому конструкцію апарата для виготовлення попкорну зробити більш функціональною за рахунок зміни конструкції. Поставлена задача вирішується тим, що пристрій для попкорну містить корпус, розміщену в ньому ємність для загрузки та змішування складових компонентів і утворення попкорну, вентилятор обдуву, систему нагрівання та блок управління, який відрізняється тим, що додатково пристрій містить принаймні одну полицю для готового продукту, а система нагрівання являє собою принаймні один повітряний електронагрівач (з потужністю 1,3-1,8 кВт при потрібній для нього напрузі 220 В) з ребрами або принаймні одну керамічну лампу з інфрачервоним випромінюванням (потужність 400 Вт або 500 Вт), причому нагрівальні елементи розміщені принаймні в одній полиці чи в ємності для змішування складових компонентів продукту і утворення попкорну. Світлодіодний підсвітлювач розміщений та вмонтований під однією полицею або під декількома полицями. Загальна потужність пристрою складає 4,3-5,0 кВт. Корисна модель пояснюється зображенням та кресленням пристрою (Фіг. 1 та Фіг. 2 відповідно), де: 1 - корпус; 2 - ємність для загрузки та змішування складових компонентів і утворення попкорну; 3 - полиця; 4 - керамічна лампа з інфрачервоним випромінюванням; 5 - повітряний електронагрівач з ребрами; 6 - блок управління. Поставлена задача вирішується за рахунок зміни конструкції пристрою. Завдяки корисній моделі, що заявляється, з'явилася можливість не лише готувати попкорн, а і підтримувати довше його температуру. Споживачі отримують теплий попкорн через значний проміжок часу після його приготування. Окрім того, пристрій зручний при самообслуговуванні, оскільки не потребує користувача для постійного нагляду. В результаті споживач може в режимі самообслуговування отримати теплий та свіжий продукт. Приклад виконання корисної моделі з розмірами (Фіг. 3): Пристрій для попкорну має габаритні розміри: 1050 мм х 735 мм х 1725 мм та має наступні елементи: 1. Керамічні лампи (інфрачервоний випромінювач ЕКС 1тип К500Вт) 2. Керамічні лампи (інфрачервоний випромінювач ЕКС 1тип К400Вт) 3. Повітряний електронагрівач з ребрами, в якому P=1,5 кBт, U=220B 4. Вентилятор обдуву: FM12038A2 Загальна потужність пристрою - 4,6 кВт 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Пристрій для попкорну, що містить корпус, розміщену в ньому ємність для загрузки та змішування складових компонентів і утворення попкорну, систему нагрівання та блок управління, який відрізняється тим, що додатково пристрій містить вентилятор обдуву, принаймні одну полицю для готового продукту, а система нагрівання являє собою принаймні 1 UA 104975 U 5 10 один повітряний електронагрівач з ребрами та (або) принаймні одну керамічну лампу з інфрачервоним випромінюванням, причому нагрівальні елементи розміщені принаймні в одній полиці та (або) в ємності для змішування складових компонентів продукту і утворення попкорну. 2. Пристрій за п. 1, який відрізняється тим, що світлодіодний підсвітлювач розміщений та вмонтований під полицею та (або) полицями. 3. Пристрій за п. 1, який відрізняється тим, що електронагрівач має потужність 1,3-1,8 кВт при потрібній для нього напрузі 220 В. 4. Пристрій за п. 1, який відрізняється тим, що загальна потужність пристрою складає 4,3-5,0 кВт. 5. Пристрій за п. 1, який відрізняється тим, що керамічна лампа та (або) лампи мають потужність 400 Вт та (або) 500 Вт. 2 UA 104975 U 3 UA 104975 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
