Пристрій для отримання серій стандартних живильних агарових блоків для визначення активності антимікробних препаратів та імунологічних реакцій

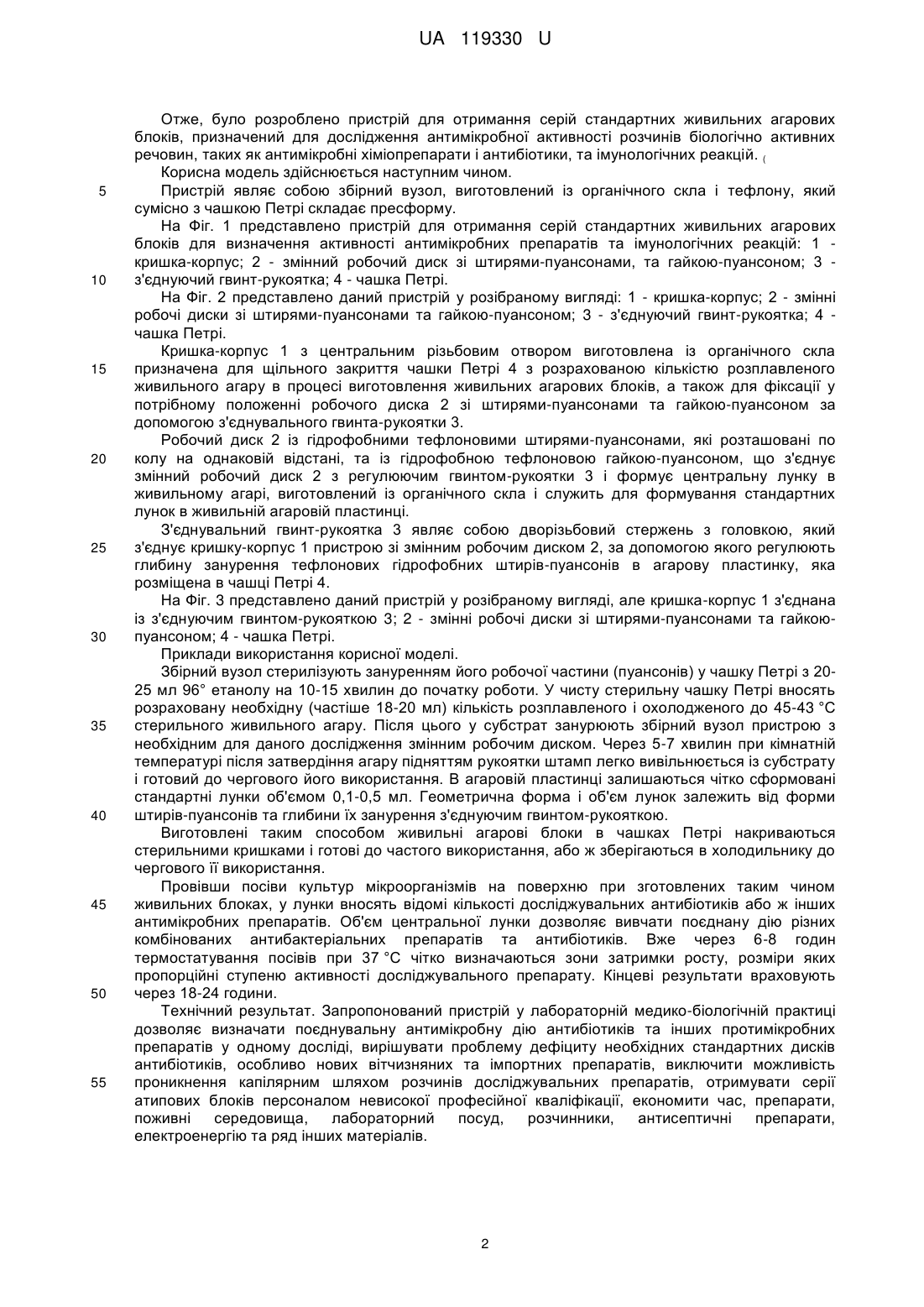

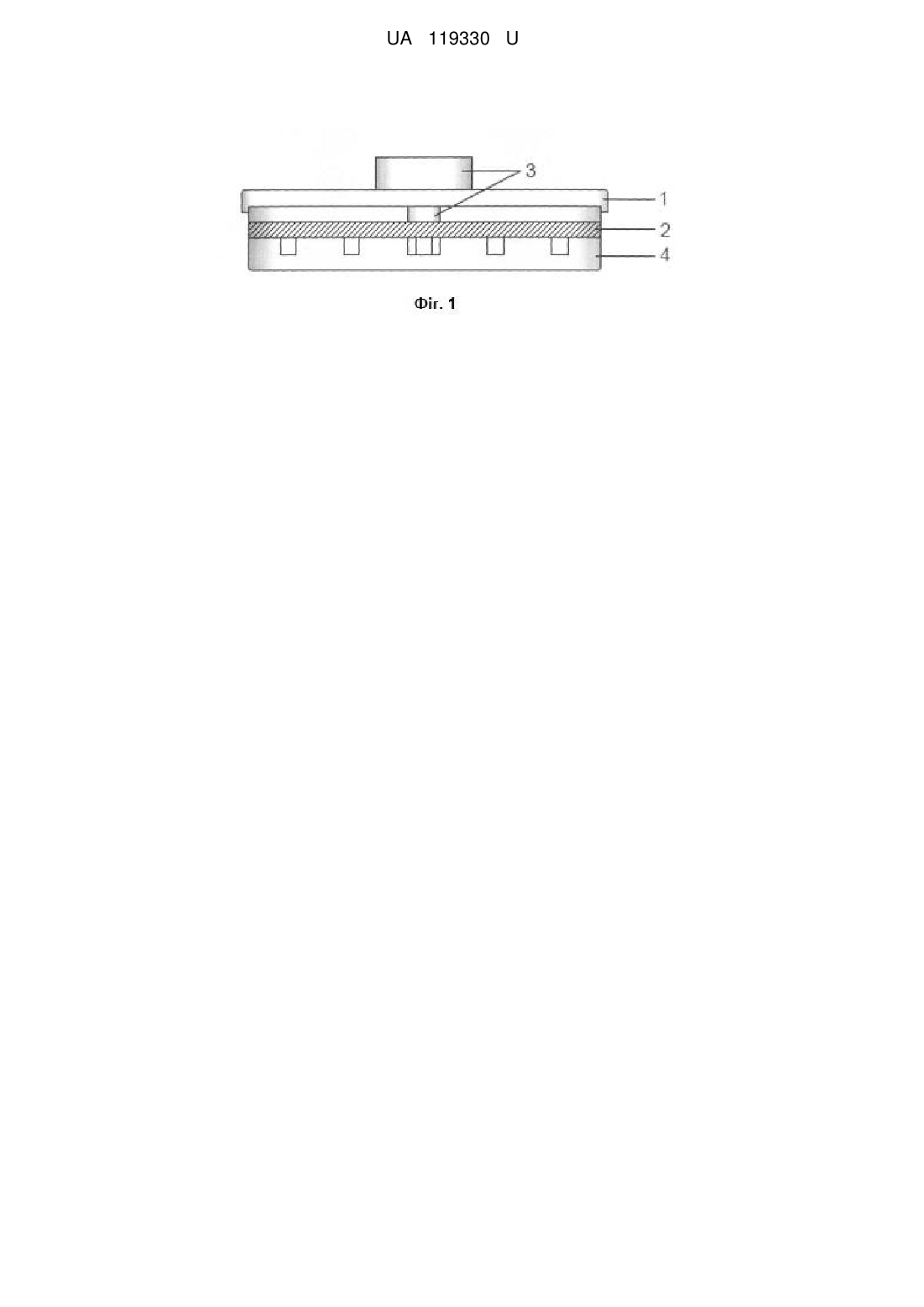

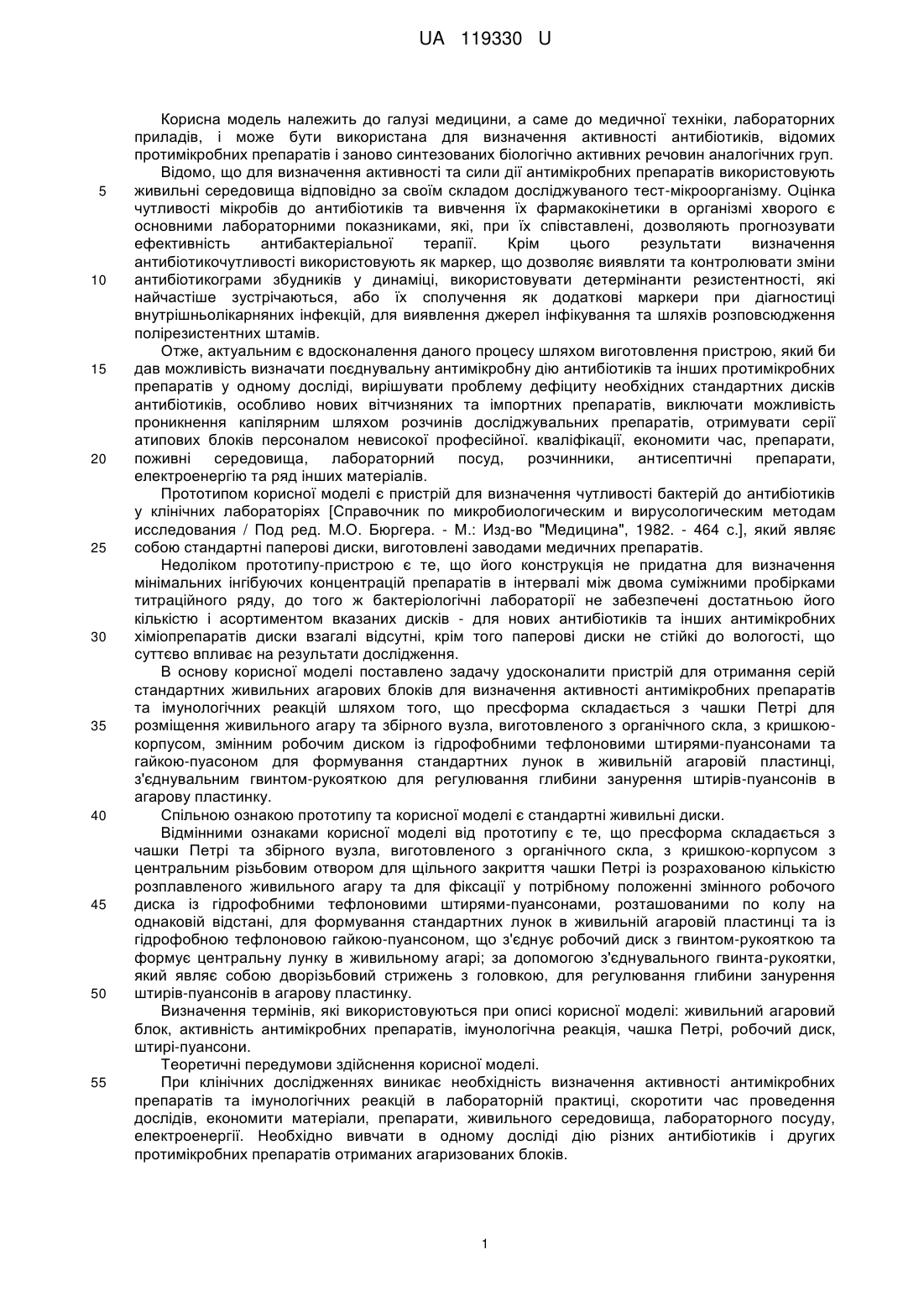

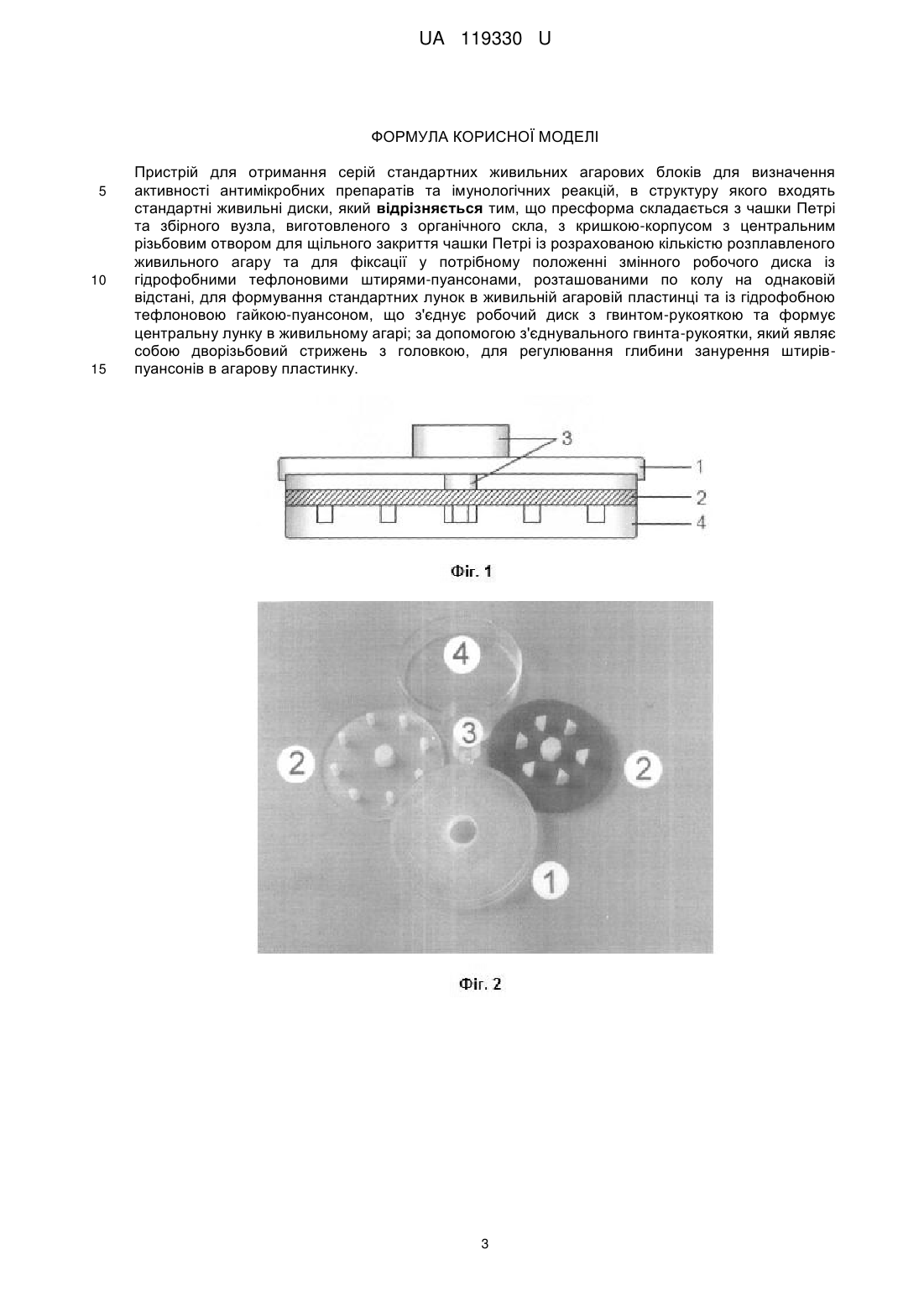

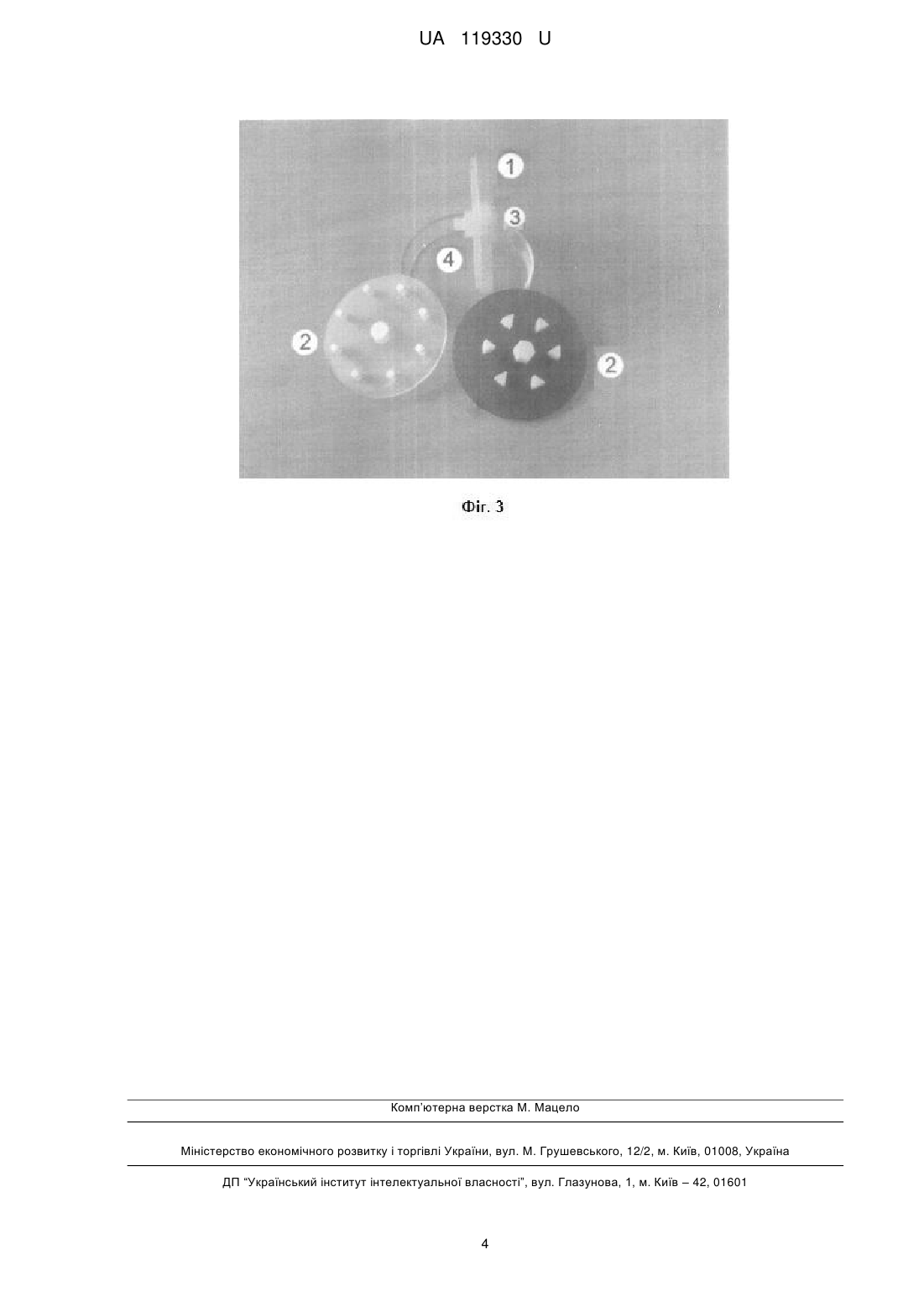

Реферат: Пристрій для отримання серій стандартних живильних агарових блоків для визначення активності антимікробних препаратів та імунологічних реакцій, в структуру якого входять стандартні живильні диски, причому пресформа складається з чашки Петрі та збірного вузла, виготовленого з органічного скла, з кришкою-корпусом з центральним різьбовим отвором для щільного закриття чашки Петрі із розрахованою кількістю розплавленого живильного агару та для фіксації у потрібному положенні змінного робочого диска із гідрофобними тефлоновими штирями-пуансонами, розташованими по колу на однаковій відстані, для формування стандартних лунок в живильній агаровій пластинці та із гідрофобною тефлоновою гайкоюпуансоном, що з'єднує робочий диск з гвинтом-рукояткою та формує центральну лунку в живильному агарі; за допомогою з'єднувального гвинта-рукоятки, який являє собою дворізьбовий стрижень з головкою, для регулювання глибини занурення штирів-пуансонів в агарову пластинку. UA 119330 U (54) ПРИСТРІЙ ДЛЯ ОТРИМАННЯ СЕРІЙ СТАНДАРТНИХ ЖИВИЛЬНИХ АГАРОВИХ БЛОКІВ ДЛЯ ВИЗНАЧЕННЯ АКТИВНОСТІ АНТИМІКРОБНИХ ПРЕПАРАТІВ ТА ІМУНОЛОГІЧНИХ РЕАКЦІЙ UA 119330 U UA 119330 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі медицини, а саме до медичної техніки, лабораторних приладів, і може бути використана для визначення активності антибіотиків, відомих протимікробних препаратів і заново синтезованих біологічно активних речовин аналогічних груп. Відомо, що для визначення активності та сили дії антимікробних препаратів використовують живильні середовища відповідно за своїм складом досліджуваного тест-мікроорганізму. Оцінка чутливості мікробів до антибіотиків та вивчення їх фармакокінетики в організмі хворого є основними лабораторними показниками, які, при їх співставлені, дозволяють прогнозувати ефективність антибактеріальної терапії. Крім цього результати визначення антибіотикочутливості використовують як маркер, що дозволяє виявляти та контролювати зміни антибіотикограми збудників у динаміці, використовувати детермінанти резистентності, які найчастіше зустрічаються, або їх сполучення як додаткові маркери при діагностиці внутрішньолікарняних інфекцій, для виявлення джерел інфікування та шляхів розповсюдження полірезистентних штамів. Отже, актуальним є вдосконалення даного процесу шляхом виготовлення пристрою, який би дав можливість визначати поєднувальну антимікробну дію антибіотиків та інших протимікробних препаратів у одному досліді, вирішувати проблему дефіциту необхідних стандартних дисків антибіотиків, особливо нових вітчизняних та імпортних препаратів, виключати можливість проникнення капілярним шляхом розчинів досліджувальних препаратів, отримувати серії атипових блоків персоналом невисокої професійної. кваліфікації, економити час, препарати, поживні середовища, лабораторний посуд, розчинники, антисептичні препарати, електроенергію та ряд інших матеріалів. Прототипом корисної моделі є пристрій для визначення чутливості бактерій до антибіотиків у клінічних лабораторіях [Справочник по микробиологическим и вирусологическим методам исследования / Под ред. Μ.О. Бюргера. - М.: Изд-во "Медицина", 1982. - 464 с.], який являє собою стандартні паперові диски, виготовлені заводами медичних препаратів. Недоліком прототипу-пристрою є те, що його конструкція не придатна для визначення мінімальних інгібуючих концентрацій препаратів в інтервалі між двома суміжними пробірками титраційного ряду, до того ж бактеріологічні лабораторії не забезпечені достатньою його кількістю і асортиментом вказаних дисків - для нових антибіотиків та інших антимікробних хіміопрепаратів диски взагалі відсутні, крім того паперові диски не стійкі до вологості, що суттєво впливає на результати дослідження. В основу корисної моделі поставлено задачу удосконалити пристрій для отримання серій стандартних живильних агарових блоків для визначення активності антимікробних препаратів та імунологічних реакцій шляхом того, що пресформа складається з чашки Петрі для розміщення живильного агару та збірного вузла, виготовленого з органічного скла, з кришкоюкорпусом, змінним робочим диском із гідрофобними тефлоновими штирями-пуансонами та гайкою-пуасоном для формування стандартних лунок в живильній агаровій пластинці, з'єднувальним гвинтом-рукояткою для регулювання глибини занурення штирів-пуансонів в агарову пластинку. Спільною ознакою прототипу та корисної моделі є стандартні живильні диски. Відмінними ознаками корисної моделі від прототипу є те, що пресформа складається з чашки Петрі та збірного вузла, виготовленого з органічного скла, з кришкою-корпусом з центральним різьбовим отвором для щільного закриття чашки Петрі із розрахованою кількістю розплавленого живильного агару та для фіксації у потрібному положенні змінного робочого диска із гідрофобними тефлоновими штирями-пуансонами, розташованими по колу на однаковій відстані, для формування стандартних лунок в живильній агаровій пластинці та із гідрофобною тефлоновою гайкою-пуансоном, що з'єднує робочий диск з гвинтом-рукояткою та формує центральну лунку в живильному агарі; за допомогою з'єднувального гвинта-рукоятки, який являє собою дворізьбовий стрижень з головкою, для регулювання глибини занурення штирів-пуансонів в агарову пластинку. Визначення термінів, які використовуються при описі корисної моделі: живильний агаровий блок, активність антимікробних препаратів, імунологічна реакція, чашка Петрі, робочий диск, штирі-пуансони. Теоретичні передумови здійснення корисної моделі. При клінічних дослідженнях виникає необхідність визначення активності антимікробних препаратів та імунологічних реакцій в лабораторній практиці, скоротити час проведення дослідів, економити матеріали, препарати, живильного середовища, лабораторного посуду, електроенергії. Необхідно вивчати в одному досліді дію різних антибіотиків і других протимікробних препаратів отриманих агаризованих блоків. 1 UA 119330 U 5 10 15 20 25 30 35 40 45 50 55 Отже, було розроблено пристрій для отримання серій стандартних живильних агарових блоків, призначений для дослідження антимікробної активності розчинів біологічно активних речовин, таких як антимікробні хіміопрепарати і антибіотики, та імунологічних реакцій. ( Корисна модель здійснюється наступним чином. Пристрій являє собою збірний вузол, виготовлений із органічного скла і тефлону, який сумісно з чашкою Петрі складає пресформу. На Фіг. 1 представлено пристрій для отримання серій стандартних живильних агарових блоків для визначення активності антимікробних препаратів та імунологічних реакцій: 1 кришка-корпус; 2 - змінний робочий диск зі штирями-пуансонами, та гайкою-пуансоном; 3 з'єднуючий гвинт-рукоятка; 4 - чашка Петрі. На Фіг. 2 представлено даний пристрій у розібраному вигляді: 1 - кришка-корпус; 2 - змінні робочі диски зі штирями-пуансонами та гайкою-пуансоном; 3 - з'єднуючий гвинт-рукоятка; 4 чашка Петрі. Кришка-корпус 1 з центральним різьбовим отвором виготовлена із органічного скла призначена для щільного закриття чашки Петрі 4 з розрахованою кількістю розплавленого живильного агару в процесі виготовлення живильних агарових блоків, а також для фіксації у потрібному положенні робочого диска 2 зі штирями-пуансонами та гайкою-пуансоном за допомогою з'єднувального гвинта-рукоятки 3. Робочий диск 2 із гідрофобними тефлоновими штирями-пуансонами, які розташовані по колу на однаковій відстані, та із гідрофобною тефлоновою гайкою-пуансоном, що з'єднує змінний робочий диск 2 з регулюючим гвинтом-рукоятки 3 і формує центральну лунку в живильному агарі, виготовлений із органічного скла і служить для формування стандартних лунок в живильній агаровій пластинці. З'єднувальний гвинт-рукоятка 3 являє собою дворізьбовий стержень з головкою, який з'єднує кришку-корпус 1 пристрою зі змінним робочим диском 2, за допомогою якого регулюють глибину занурення тефлонових гідрофобних штирів-пуансонів в агарову пластинку, яка розміщена в чашці Петрі 4. На Фіг. 3 представлено даний пристрій у розібраному вигляді, але кришка-корпус 1 з'єднана із з'єднуючим гвинтом-рукояткою 3; 2 - змінні робочі диски зі штирями-пуансонами та гайкоюпуансоном; 4 - чашка Петрі. Приклади використання корисної моделі. Збірний вузол стерилізують зануренням його робочої частини (пуансонів) у чашку Петрі з 2025 мл 96° етанолу на 10-15 хвилин до початку роботи. У чисту стерильну чашку Петрі вносять розраховану необхідну (частіше 18-20 мл) кількість розплавленого і охолодженого до 45-43 °C стерильного живильного агару. Після цього у субстрат занурюють збірний вузол пристрою з необхідним для даного дослідження змінним робочим диском. Через 5-7 хвилин при кімнатній температурі після затвердіння агару підняттям рукоятки штамп легко вивільнюється із субстрату і готовий до чергового його використання. В агаровій пластинці залишаються чітко сформовані стандартні лунки об'ємом 0,1-0,5 мл. Геометрична форма і об'єм лунок залежить від форми штирів-пуансонів та глибини їх занурення з'єднуючим гвинтом-рукояткою. Виготовлені таким способом живильні агарові блоки в чашках Петрі накриваються стерильними кришками і готові до частого використання, або ж зберігаються в холодильнику до чергового її використання. Провівши посіви культур мікроорганізмів на поверхню при зготовлених таким чином живильних блоках, у лунки вносять відомі кількості досліджувальних антибіотиків або ж інших антимікробних препаратів. Об'єм центральної лунки дозволяє вивчати поєднану дію різних комбінованих антибактеріальних препаратів та антибіотиків. Вже через 6-8 годин термостатування посівів при 37 °C чітко визначаються зони затримки росту, розміри яких пропорційні ступеню активності досліджувального препарату. Кінцеві результати враховують через 18-24 години. Технічний результат. Запропонований пристрій у лабораторній медико-біологічній практиці дозволяє визначати поєднувальну антимікробну дію антибіотиків та інших протимікробних препаратів у одному досліді, вирішувати проблему дефіциту необхідних стандартних дисків антибіотиків, особливо нових вітчизняних та імпортних препаратів, виключити можливість проникнення капілярним шляхом розчинів досліджувальних препаратів, отримувати серії атипових блоків персоналом невисокої професійної кваліфікації, економити час, препарати, поживні середовища, лабораторний посуд, розчинники, антисептичні препарати, електроенергію та ряд інших матеріалів. 2 UA 119330 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 Пристрій для отримання серій стандартних живильних агарових блоків для визначення активності антимікробних препаратів та імунологічних реакцій, в структуру якого входять стандартні живильні диски, який відрізняється тим, що пресформа складається з чашки Петрі та збірного вузла, виготовленого з органічного скла, з кришкою-корпусом з центральним різьбовим отвором для щільного закриття чашки Петрі із розрахованою кількістю розплавленого живильного агару та для фіксації у потрібному положенні змінного робочого диска із гідрофобними тефлоновими штирями-пуансонами, розташованими по колу на однаковій відстані, для формування стандартних лунок в живильній агаровій пластинці та із гідрофобною тефлоновою гайкою-пуансоном, що з'єднує робочий диск з гвинтом-рукояткою та формує центральну лунку в живильному агарі; за допомогою з'єднувального гвинта-рукоятки, який являє собою дворізьбовий стрижень з головкою, для регулювання глибини занурення штирівпуансонів в агарову пластинку. 3 UA 119330 U Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
