Спосіб холодної прокатки штаб на одноклітьових реверсивних станах
Номер патенту: 88009
Опубліковано: 25.02.2014
Формула / Реферат

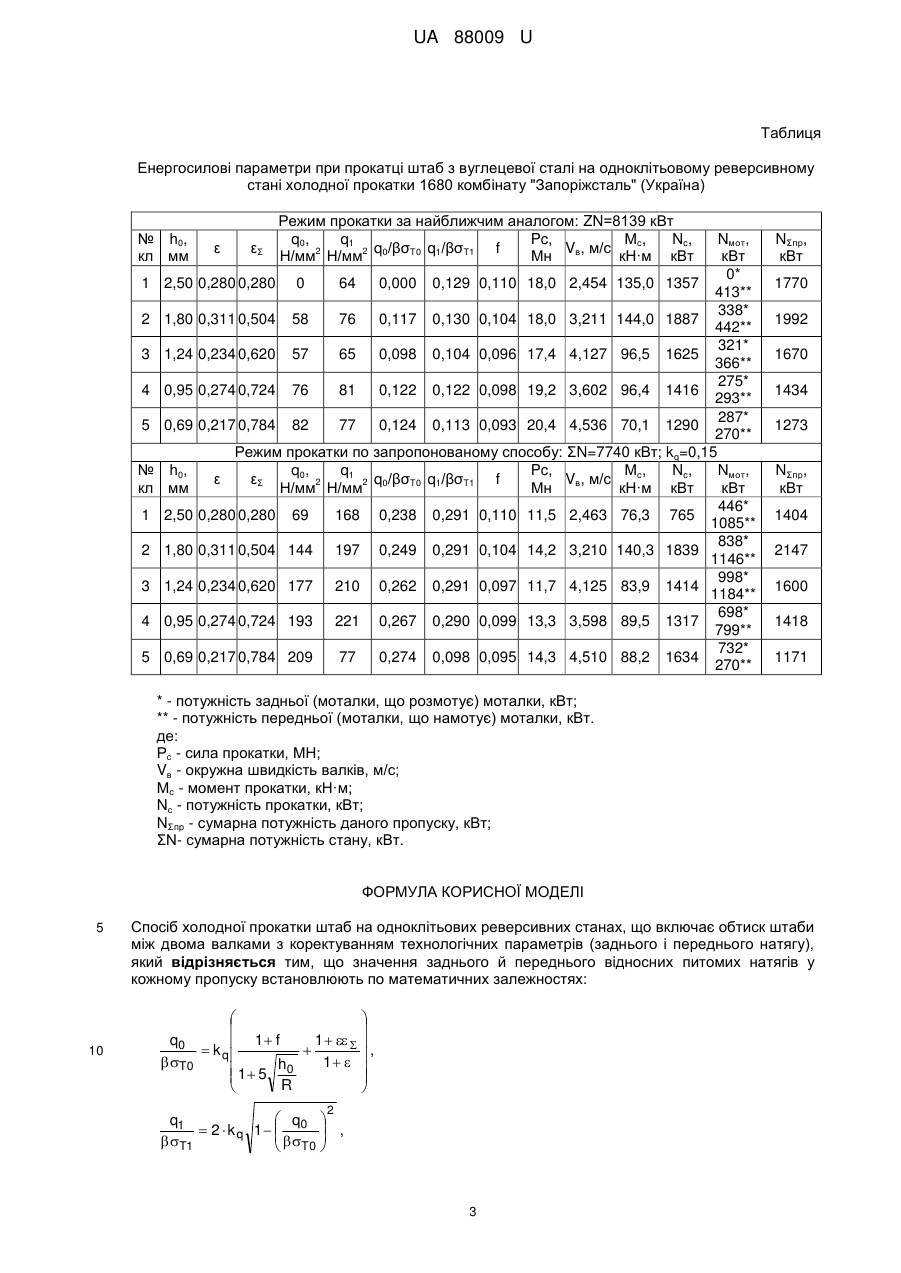

Спосіб холодної прокатки штаб на одноклітьових реверсивних станах, що включає обтиск штаби між двома валками з коректуванням технологічних параметрів (заднього і переднього натягу), який відрізняється тим, що значення заднього й переднього відносних питомих натягів у кожному пропуску встановлюють по математичних залежностях:
,
,

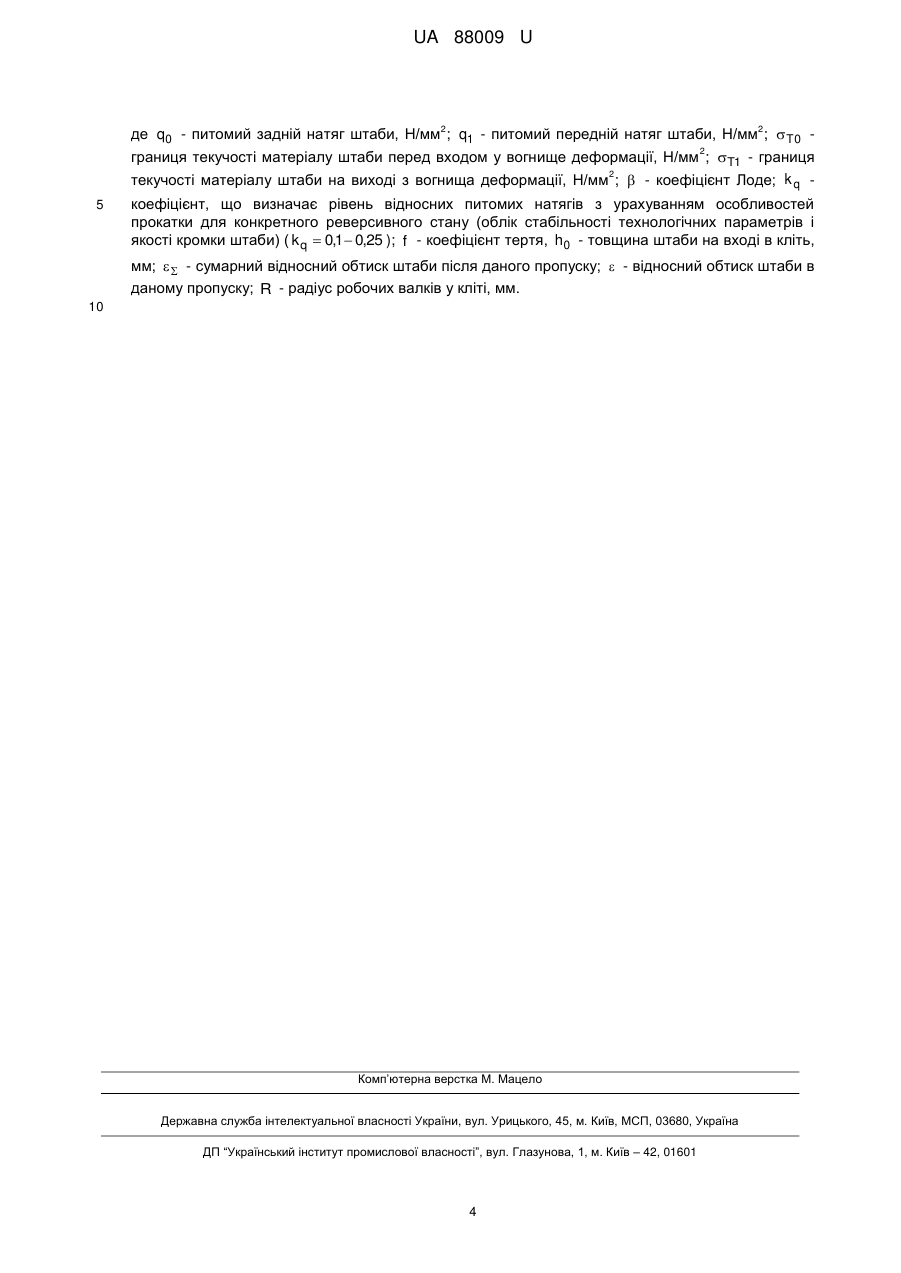

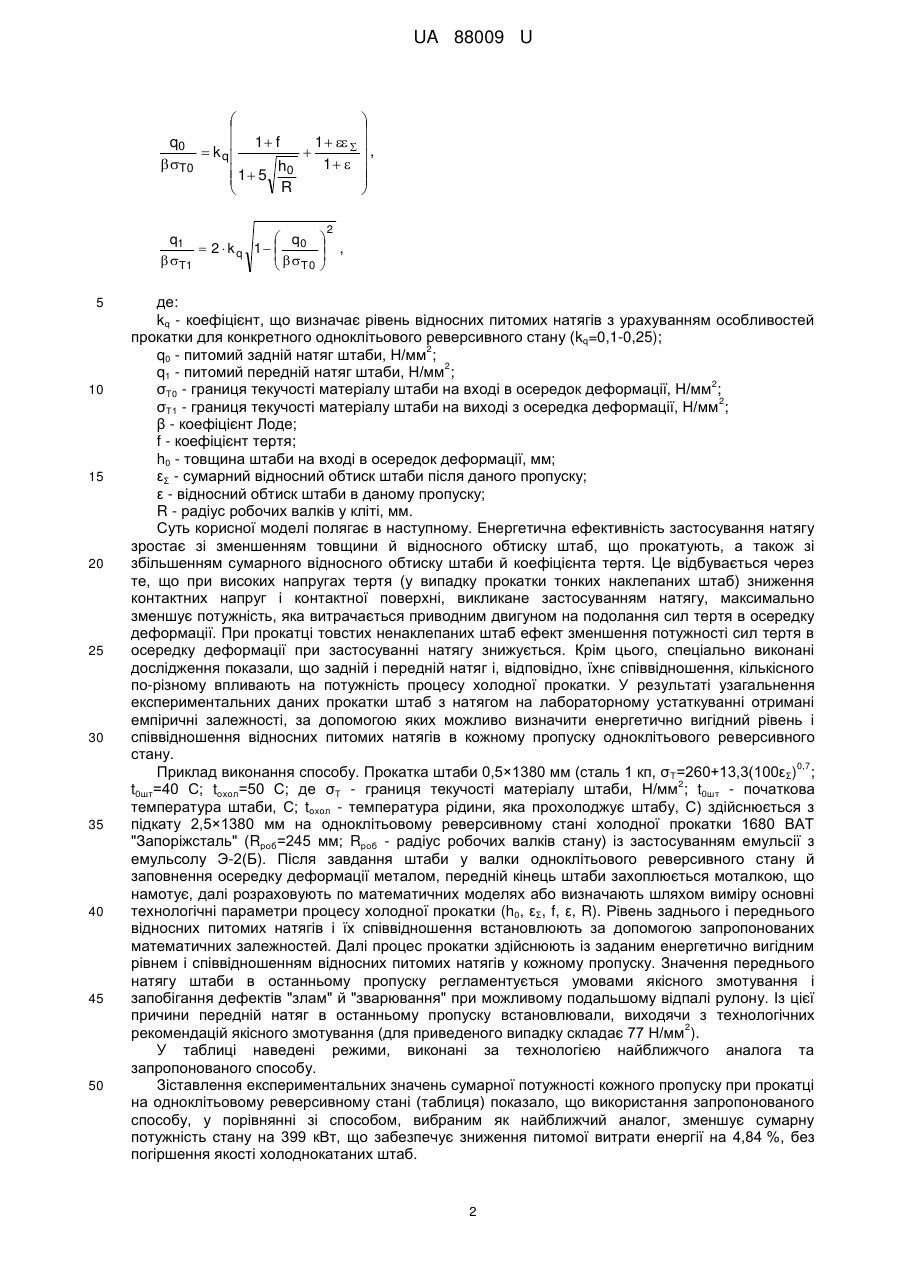

де
- питомий задній натяг штаби, Н/мм2;
- питомий передній натяг штаби, Н/мм2;
- границя текучості матеріалу штаби перед входом у вогнище деформації, Н/мм2;
- границя текучості матеріалу штаби на виході з вогнища деформації, Н/мм2;
- коефіцієнт Лоде;
- коефіцієнт, що визначає рівень відносних питомих натягів з урахуванням особливостей прокатки для конкретного реверсивного стану (облік стабільності технологічних параметрів і якості кромки штаби) (
);
- коефіцієнт тертя,
- товщина штаби на вході в кліть, мм;
- сумарний відносний обтиск штаби після даного пропуску;
- відносний обтиск штаби в даному пропуску;
- радіус робочих валків у кліті, мм.
Текст

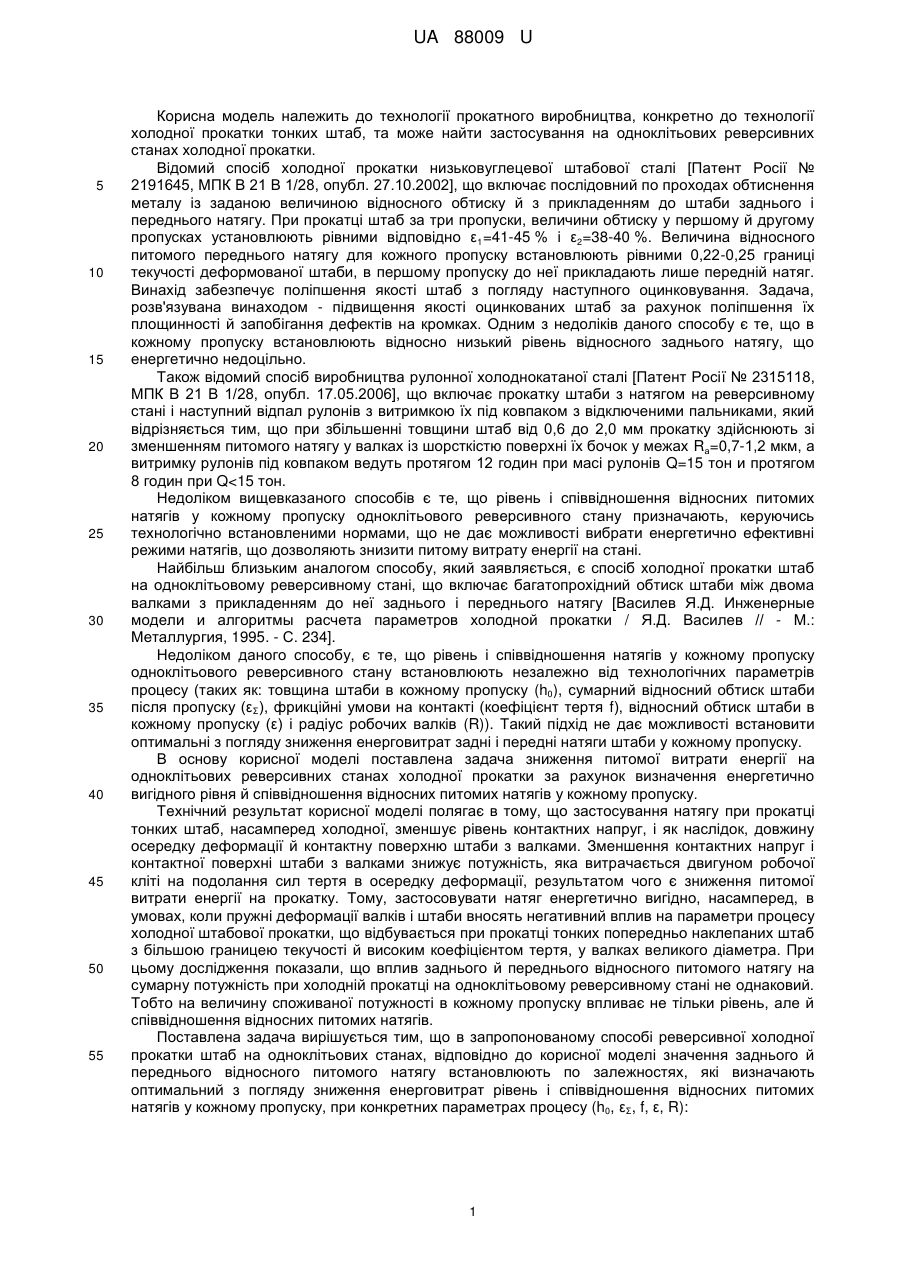

Реферат: UA 88009 U UA 88009 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до технології прокатного виробництва, конкретно до технології холодної прокатки тонких штаб, та може найти застосування на одноклітьових реверсивних станах холодної прокатки. Відомий спосіб холодної прокатки низьковуглецевої штабової сталі [Патент Росії № 2191645, МПК В 21 В 1/28, опубл. 27.10.2002], що включає послідовний по проходах обтиснення металу із заданою величиною відносного обтиску й з прикладенням до штаби заднього і переднього натягу. При прокатці штаб за три пропуски, величини обтиску у першому й другому пропусках установлюють рівними відповідно ε1=41-45 % і ε2=38-40 %. Величина відносного питомого переднього натягу для кожного пропуску встановлюють рівними 0,22-0,25 границі текучості деформованої штаби, в першому пропуску до неї прикладають лише передній натяг. Винахід забезпечує поліпшення якості штаб з погляду наступного оцинковування. Задача, розв'язувана винаходом - підвищення якості оцинкованих штаб за рахунок поліпшення їх площинності й запобігання дефектів на кромках. Одним з недоліків даного способу є те, що в кожному пропуску встановлюють відносно низький рівень відносного заднього натягу, що енергетично недоцільно. Також відомий спосіб виробництва рулонної холоднокатаної сталі [Патент Росії № 2315118, МПК В 21 В 1/28, опубл. 17.05.2006], що включає прокатку штаби з натягом на реверсивному стані і наступний відпал рулонів з витримкою їх під ковпаком з відключеними пальниками, який відрізняється тим, що при збільшенні товщини штаб від 0,6 до 2,0 мм прокатку здійснюють зі зменшенням питомого натягу у валках із шорсткістю поверхні їх бочок у межах Rа=0,7-1,2 мкм, а витримку рулонів під ковпаком ведуть протягом 12 годин при масі рулонів Q=15 тон и протягом 8 годин при Q
