F04C 2/08 — з взаємним зачепленням, тобто з зачепленням взаємодіючих елементів, подібним зубчатому

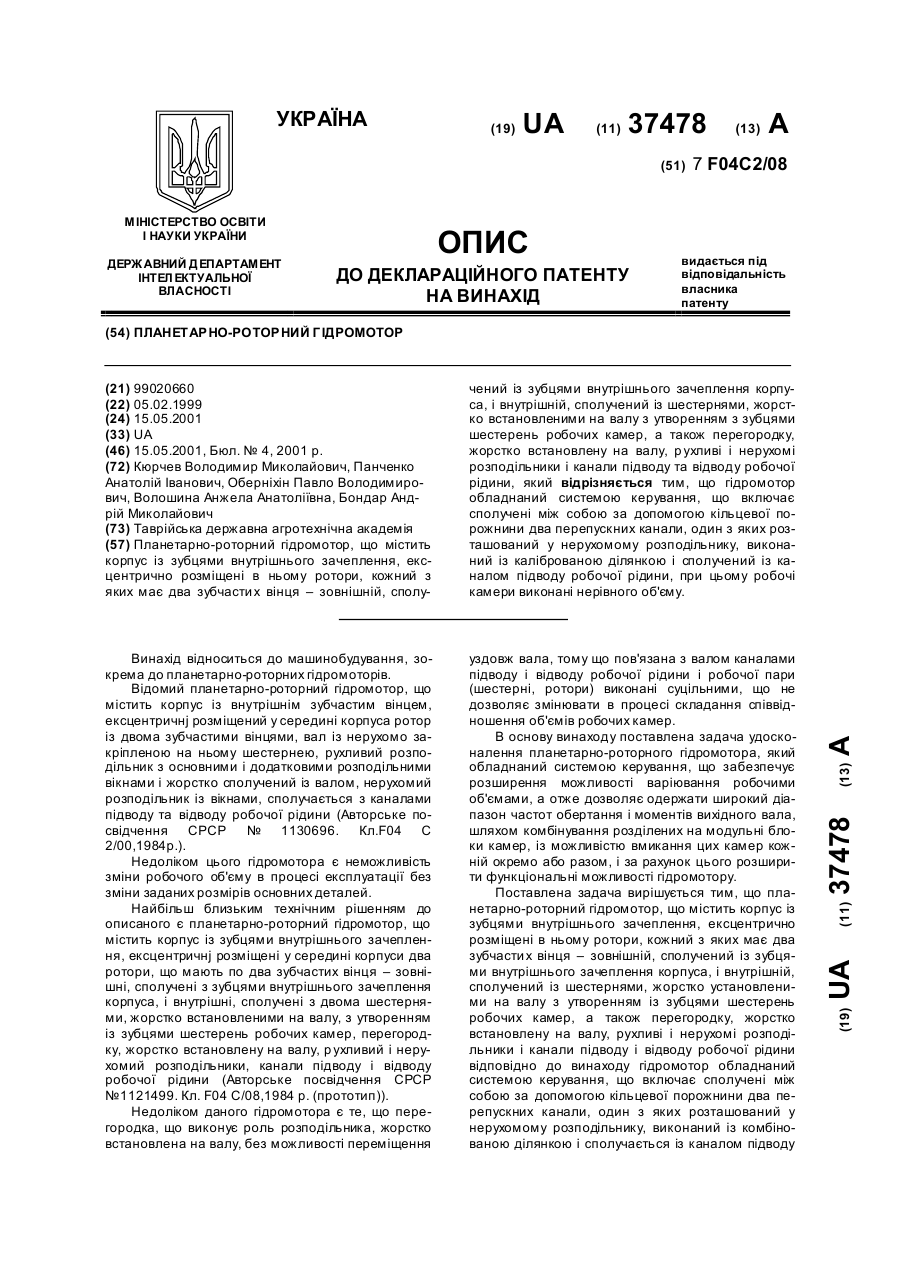

Номер патенту: 37478

Опубліковано: 15.05.2001

Автори: Кюрчев Володимир Миколайович, Панченко Анатолій Іванович, Бондар Андрій Миколайович, Волошина Анжела Анатоліївна, Оберніхін Павло Володимирович

МПК: F04C 2/08

Мітки: гідромотор, планетарно-роторний

Формула / Реферат:

Планетарно-роторний гідромотор, що містить корпус із зубцями внутрішнього зачеплення, ексцентричне розміщені в ньому ротори, кожний з яких має два зубчастих вінця - зовнішній, сполучений із зубцями внутрішнього зачеплення корпуса, і внутрішній, сполучений із шестернями, жорстко встановленими на валу з утворенням з зубцями шестерен робочих камер, а також перегородку, жорстко встановлену на валу, рухливі і нерухомі розподільники і канали...

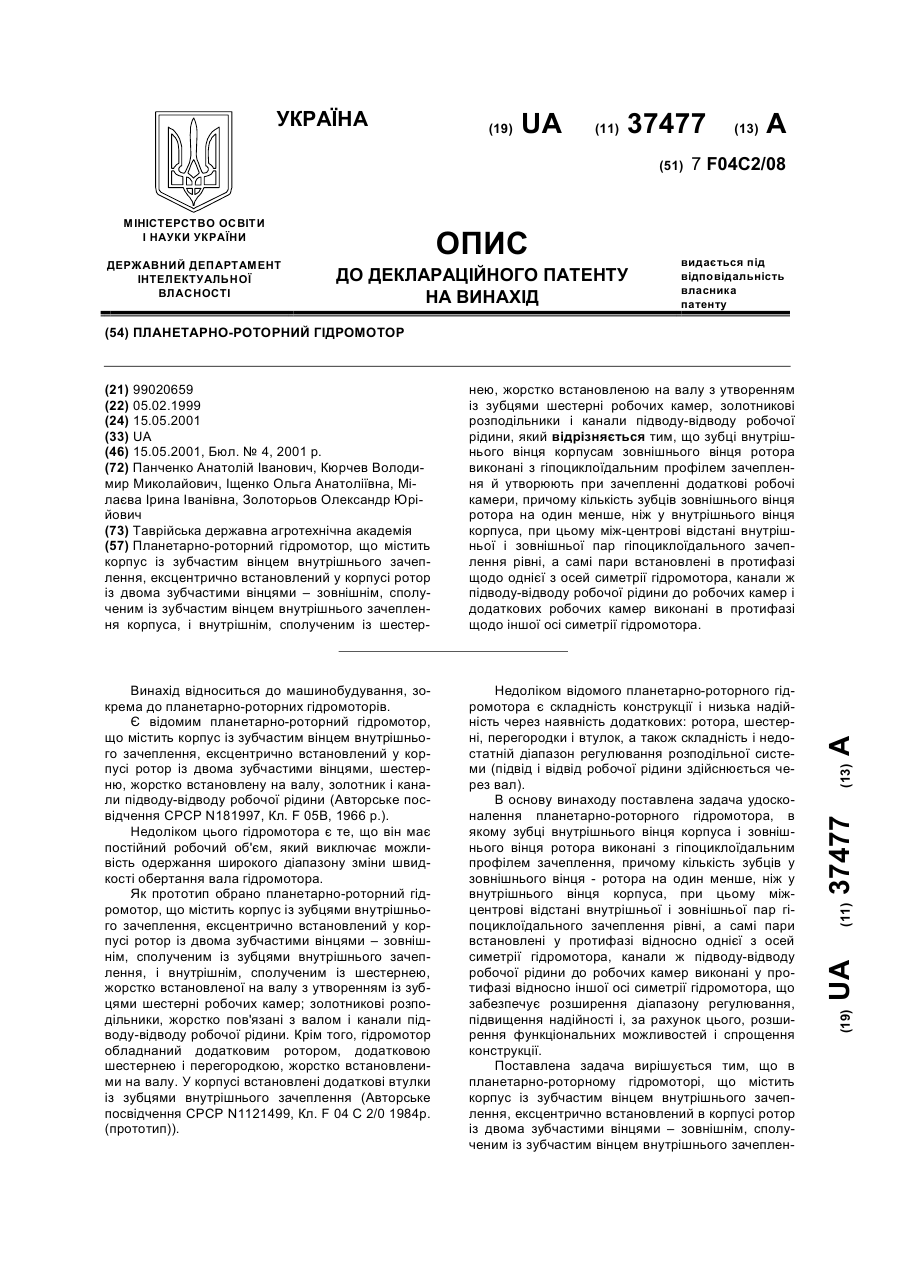

Номер патенту: 37477

Опубліковано: 15.05.2001

Автори: Золоторьов Олександр Юрійович, Іщенко Ольга Анатоліївна, Панченко Анатолій Іванович, Кюрчев Володимир Миколайович, Мілаєва Ірина Іванівна

МПК: F04C 2/08

Мітки: планетарно-роторний, гідромотор

Формула / Реферат:

Планетарно-роторний гідромотор, що містить корпус із зубчастим вінцем внутрішнього зачеплення, ексцентричне встановлений у корпусі ротор із двома зубчастими вінцями - зовнішнім, сполученим із зубчастим вінцем внутрішнього зачеплення корпуса, і внутрішнім, сполученим із шестірнею, жорстко встановленою на валу з утворенням із зубцями шестерні робочих камер, золотникові розподільники і канали підводу-відводу робочої рідини, який відрізняється...

Номер патенту: 37457

Опубліковано: 15.05.2001

Автори: Кюрчев Володимир Миколайович, Панченко Анатолій Іванович, Крутиков Олексій Сергійович, Кюрчев Сергій Володимирович, Тітов Дмитро Сергійович

МПК: F04C 2/08

Мітки: машина, циклоїдальним, внутрішнім, гідравлічна, зачепленням

Формула / Реферат:

Гідравлічна машина з циклоїдальним внутрішнім зачепленням, що містить корпус з ексцентричною розточкою, в яку встановлені шестерні: зовнішня - з охоплюючими зубцями та внутрішня - з охоплюваними зубцями, причому число зубців зовнішньої шестірні на один більше числа зубців внутрішньої, кришки, внутрішні поверхні яких утворюють торцеві замикачі робочих камер, які утворені зубцями зовнішньої і внутрішньої шестерен, канали підводу і відводу...

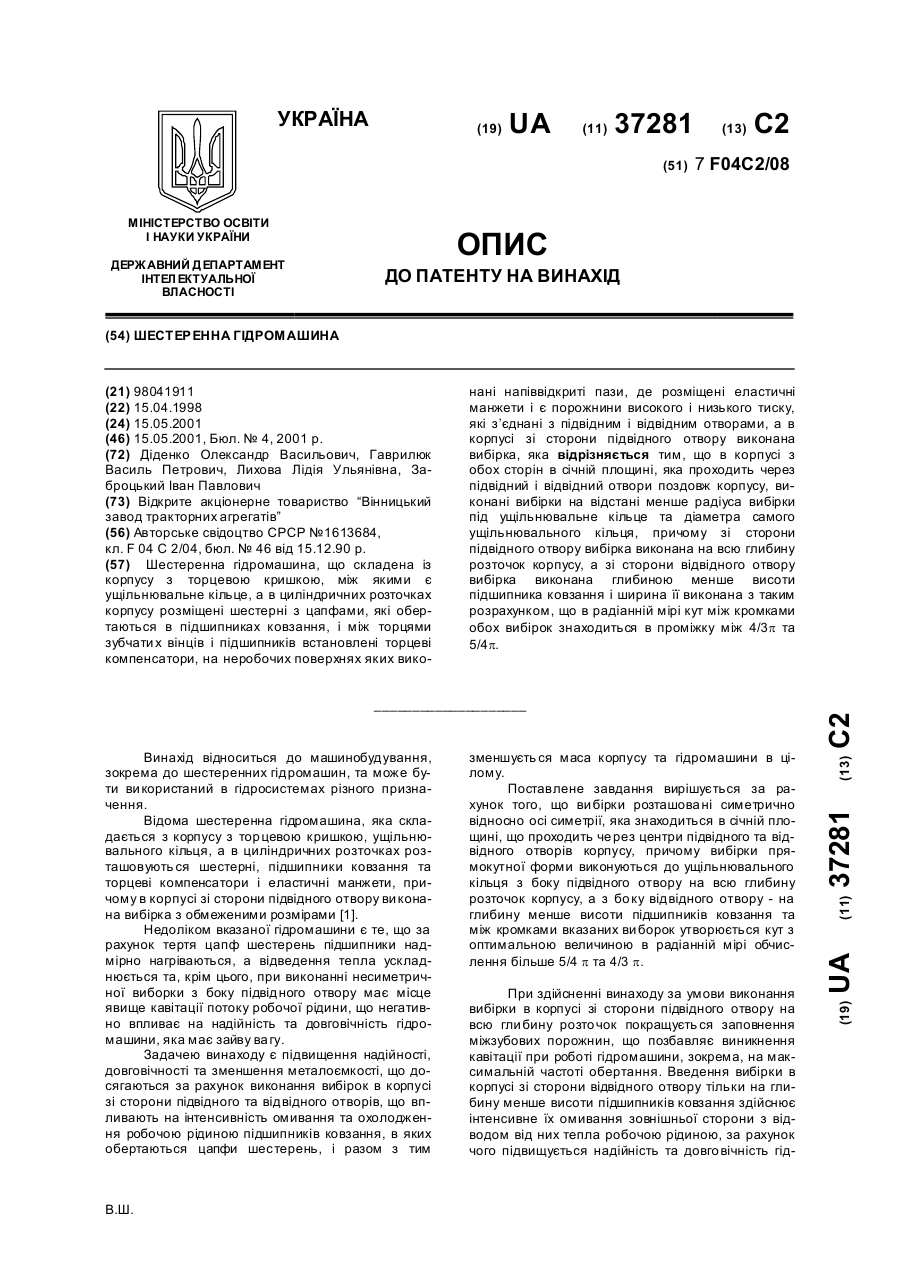

Номер патенту: 37281

Опубліковано: 15.05.2001

Автори: Діденко Олександр Васильович, Гаврилюк Василь Петрович, Заброцький Іван Павлович, Лихова Лідія Ульянівна

МПК: F04C 2/08

Мітки: гідромашина, шестеренна

Формула / Реферат:

Шестеренна гідромашина, що складена із корпусу з торцевою кришкою, між якими є ущільнювальне кільце, а в циліндричних розточках корпусу розміщені шестерні з цапфами, які обертаються в підшипниках ковзання, і між торцями зубчатих вінців і підшипників встановлені торцеві компенсатори, на неробочих поверхнях яких виконані напіввідкриті пази, де розміщені еластичні манжети і є порожнини високого і низького тиску, які з'єднані з підвідним і...

Номер патенту: 26814

Опубліковано: 12.11.1999

Автори: ЛЄНК Еріх, ГАТМАНН Егон

МПК: D01D 13/00, F04C 2/08

Мітки: формування, насосик, ниток, шестеренчастий, пристрій, термопластичних

Формула / Реферат:

1. Устройство для формования термопластичных нитей, содержащее питающий трубопровод для подвода сплава, подключенный к нему распределительный насос для разделения общего потока расплава на несколько частичных потоков, подводимых к индивидуальным насосикам, имеющим общий приводной вал и подающим поток расплава к соответствующим фильерам для формования пучка элементарных волокон, отличающееся тем, что имеет смесительную камеру и смесительные...

Номер патенту: 21221

Опубліковано: 19.07.1999

Автори: Глібко Лариса Миколаївна, Григор'єв Володимир Павлович, Жулінський Генріх Казимірович, Аскері Мухамед Алі син Наги, Савицький Анатолій Іванович, Розумков Віктор Олександрович

МПК: F04C 2/08

Мітки: гідромашина, зовнішнього, зчеплення, шестеренна

Формула / Реферат:

1. Шестеренная гидромашина, содержащая, как минимум, две корпусные детали, во взаимопересекающихся расточках одной из которых размещены, с образованием полостей высокого и низкого давления, шестерни с цапфами установленными в подшипниках скольжения, выполненных в виде тонкостенных втулок, расположенных в корпусных деталях и компенсаторы торцевых зазоров, примыкающие к торцам шестерен, отличающаяся тем, что в корпусных деталях параллельно осям...

Номер патенту: 12615

Опубліковано: 28.02.1997

Автори: Аскері Мухамед Алі син Наги, Григор'єв Володимир Павлович, Жулінський Генріх Каземирович, Савицький Анатолій Іванович, Гаркуша Анатолій Григорович, Розумков Віктор Олександрович

МПК: F04C 2/08

Мітки: шестеренна, гідромашина

Формула / Реферат:

Шестеренная гидромашина, содержащая ше­стерни внешнего зацепления с цапфами, располо­женными в подшипниках скольжения корпусной детали, выполненных в виде антифрикционных лент, охватывающих цапфы, открытые к торцам антифрикционных лент и сообщенные с межзубо­выми впадинами шестерен продольные каналы в корпусной детали, одна из стенок которых образо­вана посадочной поверхностью антифрикционной ленты, отличающаяся тем, что продольные кана­лы...

Номер патенту: 11178

Опубліковано: 25.12.1996

Автори: Чорний Юрій Омелянович, Діденко Олександр Васильович, Созанський Михайло Іванович, Стягайло Олександр Сидорович

МПК: F04C 2/08

Мітки: гідромашина, шестеренна

Формула / Реферат:

(57) 1. Шестеренная гидромашина внешнего зацепления, содержащая корпус с крышкой и отверстиями подвода и отвода рабочей жидкости, размещенные в цилиндрических расточках корпуса шестерни с цапфами, ус­тановленными в подшипниках скольжения,и эластичные манжеты с защитным элемен­том в виде замкнутой полосы, отличаю­щаяся тем, что эластичные манжеты уста­новлены в выборках подшипников скольже­ния и прилегают к торцовым...

Номер патенту: 8183

Опубліковано: 29.03.1996

Автори: Гаврилюк Василь Петрович, Лихова Лідія Ульянівна, Діденко Олександр Васильович, Квасневський Петро Антонович, Созанський Михайло Іванович

МПК: F04C 2/08

Мітки: шестерінна, гідромашина

Формула / Реферат:

1. Шестеренная гидромашина внешнего за­цепления, содержащая корпус, в цилиндрических расточках которого с образованием полости высо­кого и низкого давления размещены шестерни внешнего зацепления с цапфами, установленными в подшипниках скольжения, сопряженные с шес­тернями компенсаторы торцовых зазоров с эла­стичными манжетами, установленными в выборках, выполненных со стороны полостей вы­сокого и низкого давления с образованием радиаль­ных...

Номер патенту: 8321

Опубліковано: 29.03.1996

Автори: Щербина Константин Іванович, Жулінський Генріх Каземирович, Бехман Володимир Зямович, Гельфман Олександр Нухимович, Аскері Мухамед Алі син Наги, Новак Олег Васильович, Гаркуша Анатолій Григорович, Сухарев Леонід Юхимович, Семезенко Борис Олександрович

МПК: F04C 2/08

Мітки: шестеренна, гідромашина

Формула / Реферат:

1. Шестеренная гидромашина, содержащая шестерни внешнего зацепления с цапфами, ради­альный уплотнительный элемент с консольными частями, опирающимися на цапфы шестерен, тор­цевые уплотнительныс элементы, примыкающие к шестерням, подшипниковый блок, в цилиндриче­ских расточках которого размещены антифрикци­онные вкладыши, в которых установлены цапфы шестерен, отличающаяся тем, что концы вкладышей и консольных частей радиального уплотнительного...

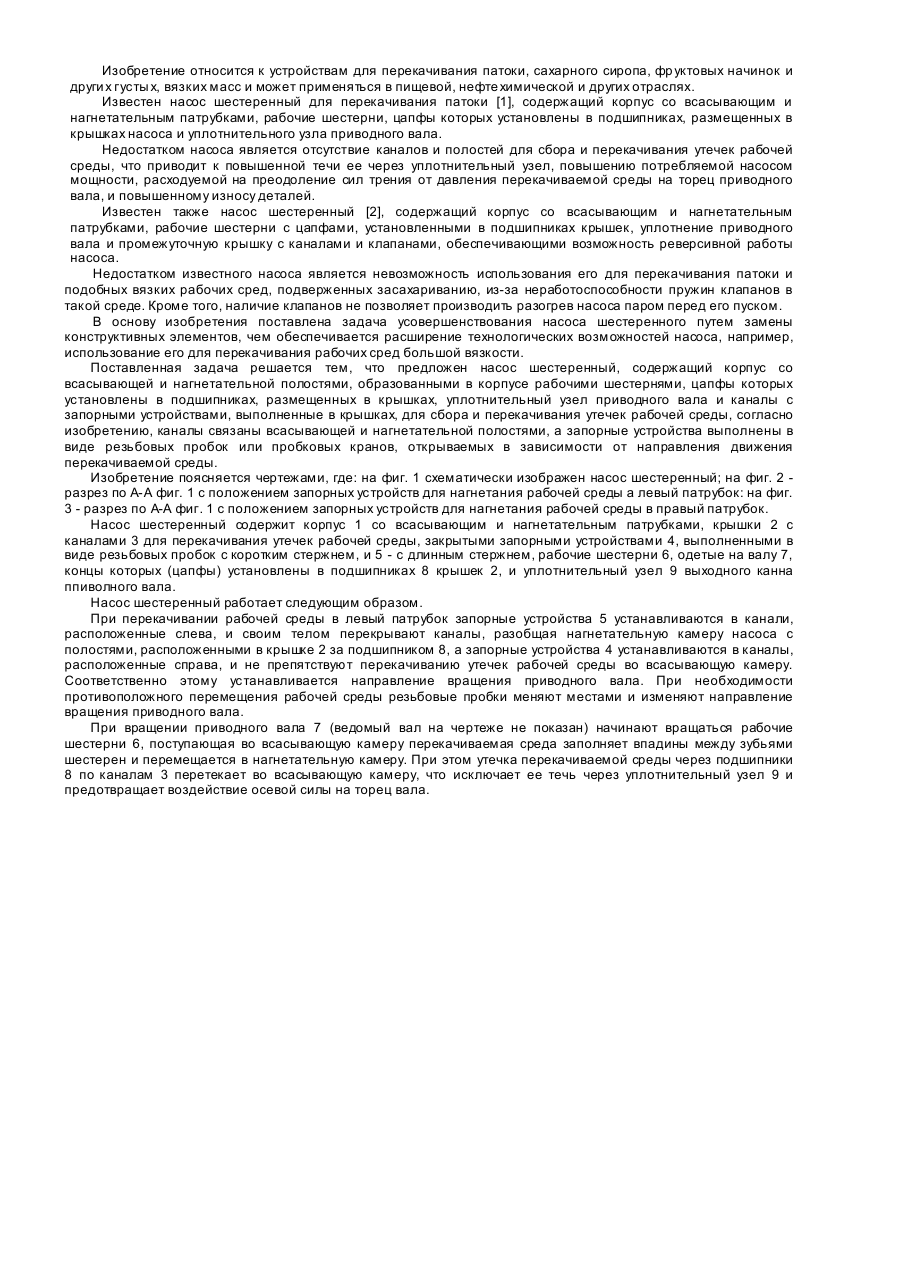

Номер патенту: 1812

Опубліковано: 25.10.1994

Автор: Сохань Василь Арсентійович

МПК: F04C 2/08

Мітки: насос, шестерняний

Формула / Реферат:

Насос шестеренныи, содержащий корпус со всасывающей и нагнетательной полостями, образованными в корпусе рабочими шестернями, цапфы которых установлены в подшипниках, размещенных в крышках, уплотнительный узел приводного вала и каналы с запорными устройствами, выполненные в крышках, для сбора и перекачивания утечек рабочей среды, отличающийся тем, что каналы связаны со всасывающей и нагнетательной полостями, а запорные устройства выполнены в...

Номер патенту: 993

Опубліковано: 30.12.1993

Автори: Гаврилюк Василь Петрович, Созанський Михайло Іванович, Лихова Лідія Ульянівна, Квасневський Петро Антонович, Стягайло Олександр Сидорович, Діденко Олександр Васильович

МПК: F04C 2/08

Мітки: шестеренна, гідромашина

Текст:

...манжеты 9, крышку 10, которая центрируется выступом на подшипнике 6 скольжения, причем на выступе по всей длине выполнены симметрично расположенные ребра 11 в виде равносторонних треугольников, боковые грани 12 и 13 которых и плоскость 14 сопряжения подшипников 6 выполнены перпендикулярно плоскости 15, проходящей через геометрические оси вращения шестерен 3 и 4. 3 ил. Изобретение относится к машиностроению, в частности к шестеренным...

Номер патенту: 913

Опубліковано: 15.12.1993

Автори: Горбатков Микола Олександрович, Навричевський Марк Семенович, Мамбергер Стелла Євгеніївна, Резніков Олександр Григорович

МПК: F04C 2/08, F04C 18/12

Мітки: компресор, ротаційний

Формула / Реферат:

Формула изобретенияРотационный компрессор, содержащий корпус с впускным и выпускным патрубками, профилированные роторы, установленные на параллельных валах с образованием в корпусе рабочих камер, и размещенный во впускном патрубке разделительный элемент, отличающийся тем, что, с целью повышения КПД и снижения уровня шума, разделительный элемент выполнен в виде усеченного эллипсоида, плоскость сечения которого обращена в сторону роторов...

Номер патенту: 461

Опубліковано: 30.04.1993

Автори: Лесючок Вадим Іванович, Аскері Мухамед Алі син Наги, Белянський Едуард Максимович, Златопольський Марко Юхимович, Заброцький Олександр Павлович, Чайковський Анатолій Олександрович, Новак Олег Васильович

МПК: F04C 2/08

Мітки: гідромашина, шестерена

Формула / Реферат:

1. Шестеренная гидромашина внешнего зацепления, содержащая размещенные в цилиндрических расточках корпуса шестерни с цапфами, установленными в подшипниках скольжения, сопряженные с торцами шестерен компенсаторы торцовых зазоров, размещенные в пазах, выполненных на нерабочей поверхности компенсаторов, эластичные манжеты 3-образной формы с защитными элементами, установленными со стороны подшипников скольжения, и полости высокого и низкого...
