Конструктивний елемент, що містить картон

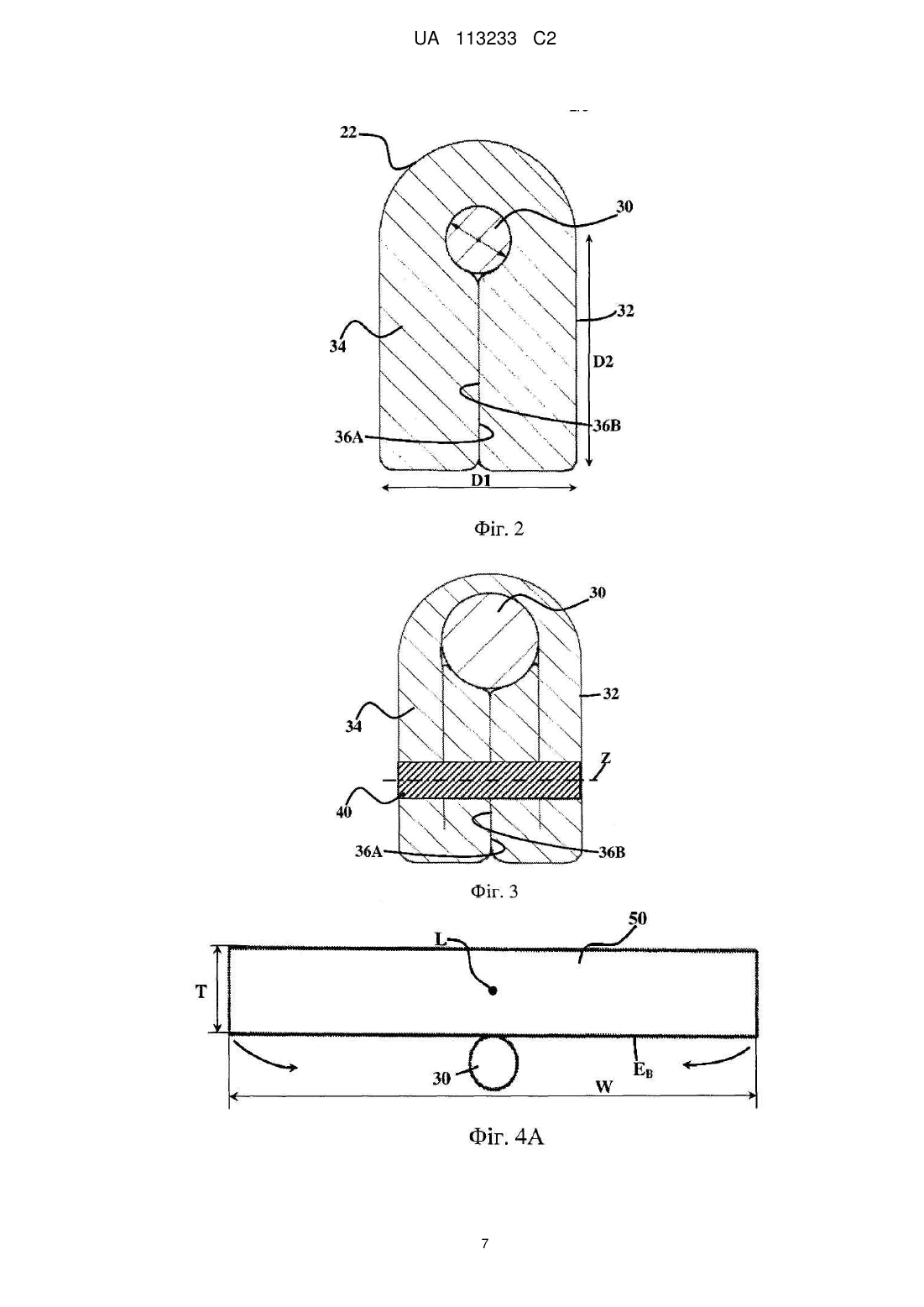

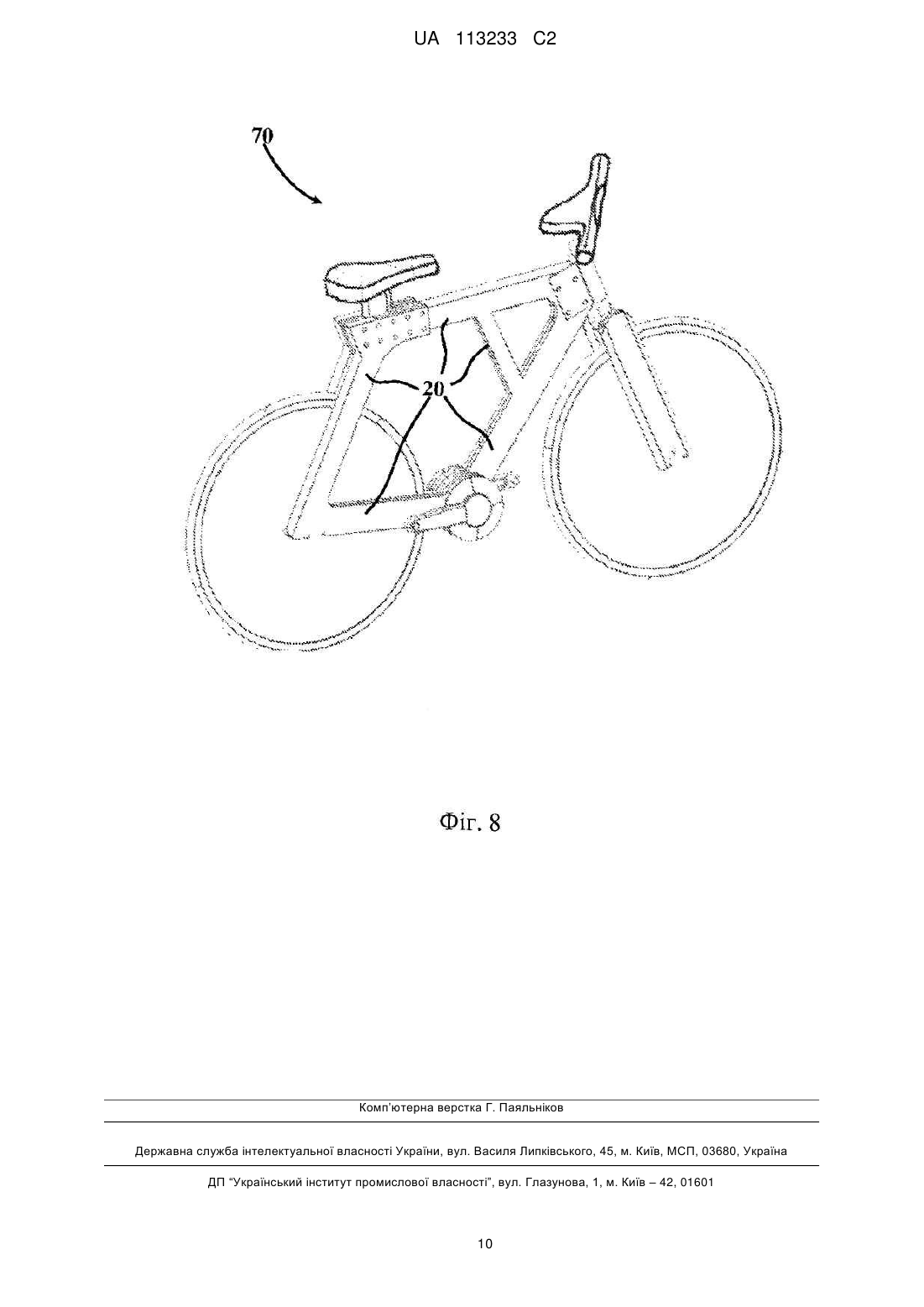

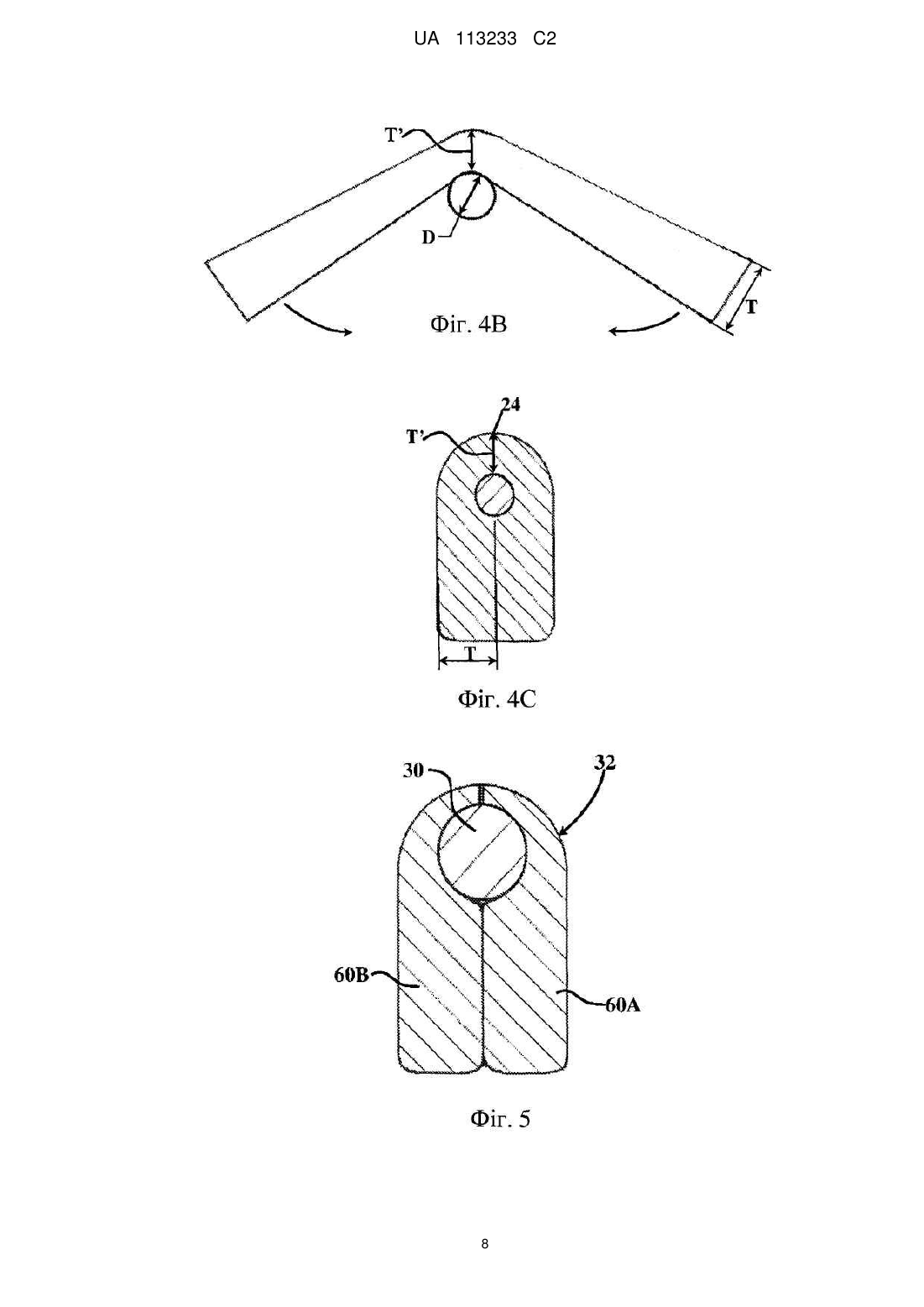

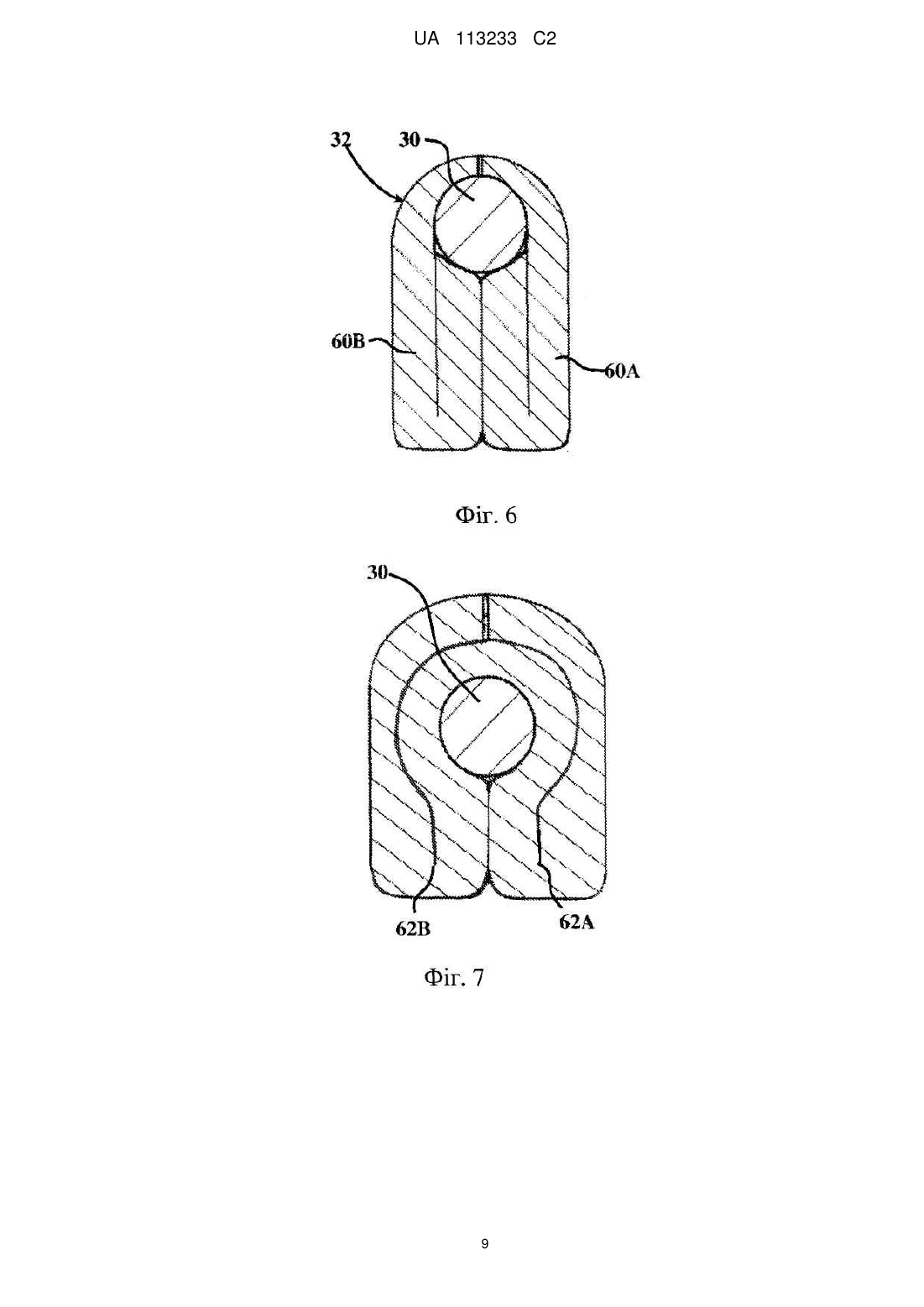

Реферат: Винахід забезпечує конструктивні елементи, що містять подовжений внутрішній елемент і подовжений зовнішній елемент, що вміщує згаданий внутрішній елемент, в яких середня ділянка, яка вміщує внутрішній елемент і, що знаходиться в тісному взаємозв'язку із зовнішньою поверхнею внутрішнього елемента, визначає, спільно із згаданим внутрішнім елементом, першу підструктуру опорної оболонки, нарівні з тим, що дві розташовані по боках ділянки продовжуються від середньої ділянки і виконані як одне ціле з нею і повернуті одна до одної і стикаються одна з одною, щоб спільно визначати другу, багатошарову підструктуру, при цьому питома вага матеріалу на одиницю площі поверхні всередині згаданої закругленої ділянки більша, ніж питома вага згаданих розташованих з боків ділянок. Винахід також характеризує спосіб виготовлення конструктивного елемента; пристрій, що містить один або більше таких конструктивних елементів; колісний транспортний засіб та велосипед. UA 113233 C2 (12) UA 113233 C2 UA 113233 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь техніки і рівень техніки Даний винахід стосується конструктивних елементів, зокрема, подовжених несучих елементів, що містять картон. WO 11067742 розкриває наземний транспортний засіб, який приводиться в дію мускульною силою людини, досить жорсткий, щоб перевозити людину. Транспортний засіб конструюють з м'яких придатних для повторного використання і пристосованих до розрізання, які підлягають вторинній переробці, матеріалів. Загальний опис Даний винахід оснований на реалізації такого відповідно утвореного картону, який може бути сформований в подовжені (наприклад, стрижнеподібні або балочного типу) конструктивні елементи, які можна використовувати в рамах, таких як велосипедні рами, але не обмежуючись ними. Відповідно до винаходу, картон, утворений таким чином, може бути картонним листом виду, що використовується в упаковці товару або перевезенні вантажів, наприклад, картонним листом, що має внутрішній шар стискуваної стільникової конструкції (наприклад, утворений з множиною комірок, наприклад, призматичних комірок, утворених за допомогою перерізу картонних смужок, з формою комірчастої конструкції, гофрований картон, гофрований фібровий картон і т. д.) з об'ємною відносно низькою густиною, яка знаходиться посередині між двома по суті плоскими шарами. Лист може бути одношаровим або багатошаровим картонним листом, і може мати вигляд, відомий в галузі техніки. Термін "гофрований картон" стосується тут надміцного паперу різних меж міцності, розташованого в діапазоні від простої конфігурації товстого листа паперу до складних конфігурацій, представлених багаторазовими гофрованими і не гофрованими шарами. Термін "гофрований фібровий картон" стосується тут звичайно матеріалу на паперовій основі, що складається з рифленого гофрованого листа і одного або двох плоских листів облицювального картону. Такий матеріал широко використовують у виготовленні ящиків з гофрованого картону і контейнерів для морських перевезень. Винахід забезпечує, першим з його аспектів, конструктивний елемент, що містить подовжений внутрішній елемент і подовжений зовнішній елемент, що вміщує згаданий внутрішній елемент. Внутрішній елемент має зовнішню поверхню із закругленою периферією, наприклад, кільцеподібною периферією. Зовнішній елемент виконують з картону і утворюють таким, що має середню ділянку із закругленою внутрішньою поверхнею, що охоплює щонайменше ділянку внутрішнього елемента і в тісному взаємозв'язку (наприклад, склеєний) із зовнішньою поверхнею внутрішнього елемента, визначаючи, спільно із згаданим внутрішнім елементом, першу підструктуру опорної оболонки. Зовнішня поверхня згаданої підструктури опорної оболонки може бути закруглена або може мати інші контури, зокрема, де тісний взаємозв'язок її внутрішньої поверхні із зовнішньою поверхнею згаданого внутрішнього елемента виконують в прес-формі, в якій зовнішні контури будуть утворювати спресуванням. Зовнішній елемент додатково має дві розташованих по боках ділянки, утворені за одне ціле з середньою ділянкою, що продовжуються від неї і повернутих одна до одної і дотичних одна з одною, щоб спільно визначати другу, багатошарову підструктуру. Ці дві виконані за одне ціле підструктури спільно надають властивість сприйняття навантаження або властивість опору вигину конструктивному елементу, яка значно більша, ніж властивість внутрішнього елемента, наприклад, щонайменше в 2, 5, або навіть щонайменше в 10 разів більша, ніж ця властивість у згаданого внутрішнього елемента. Крім того, через нерівномірність щільності або мікроструктури двоелементного конструктивного елемента, останній має значно поліпшену властивість несучого елемента або властивість опору вигину в порівнянні з еталонним конструктивним елементом, що має таку ж довжину і вагу, але що має суцільну конфігурацію з рівномірною щільністю і мікроструктурою. Згідно з деякими варіантами здійснення зовнішній елемент виконаний з одинарного листа картону, або з двох або більше, наприклад, картонних листів, укладених в стопу. Картонний лист, за допомогою необмежувального прикладу, може бути одношаровим або багатошаровим гофрованим картонним листом. Конфігурація може бути такою, що зовнішній елемент є одинарним картонним листом, що має ділянки, які деформують для точного проходження за зовнішніми контурами поверхні внутрішнього елемента, і прикріплюють до нього, і вони точно слідують за зовнішніми контурами поверхні внутрішнього елемента, такі ділянки із згаданим внутрішнім елементом, що визначає згадану першу підструктуру, яка виконана за одне ціле з другою підструктурою, визначеної двома протилежними розташованими по боках ділянками. Як альтернатива, зовнішній елемент може бути виконаний з двох листів картону, деформованих, щоб спільно визначати протилежні (наприклад, симетричні) частини зовнішнього елемента; наприклад, ці дві частини є дзеркальними відображеннями одна одної відносно поздовжньої 1 UA 113233 C2 5 10 15 20 25 30 35 40 45 50 55 60 площини симетрії, де кожна визначає половину згаданої середньої ділянки і одну, відповідно, бічну ділянку. Другим з своїх аспектів винахід забезпечує спосіб виготовлення конструктивного елемента, що містить (в даній послідовності або в будь-якій іншій): забезпечення (і) подовженого елемента, що має закруглену периферію, і (іі) одно- або, багатолистову загалом плоску картонну конструкцію, що має першу і другу протилежні поверхні; формування картонної конструкції, що має середню ділянку (а саме, ділянка, розташована де-небудь між протилежними краями конструкції), обгорнуту щільно навколо згаданого подовженого елемента і приведення першої поверхні згаданої ділянки в тісний взаємозв'язок із зовнішньою поверхнею подовженого елемента, щоб, таким чином, визначати першу, підструктуру опорної оболонки. Розташовані по боках ділянки, а саме, ділянки, розташовані по боках середньої ділянки і, що продовжуються від неї до згаданих протилежних країв, визначають другу багатошарову підструктуру, виконану за одне ціле з нею. Як правило, протилежні лицьові поверхні розташованих по боках ділянок прикріплюють одна до одної. Іноді також середню ділянку можна прикріплювати до зовнішньої поверхні подовженого елемента. Подовжений елемент визначає внутрішній елемент в закінченому елементі. У деяких варіантах здійснення конструктивний елемент виконують таким, що має поздовжню площину симетрії, яка проходить між двома розташованими по боках ділянками. Розташовані по боках ділянки в таких варіантах здійснення можна прикріплювати одна до одної на їх перших лицьових поверхнях. У деяких варіантах здійснення конструктивний елемент має різну товщину на своїх різних ділянках. Звичайно, там, де згадають, зовнішній елемент виконують з деформованого одинарного листа картону, лист має в своєму вихідному, недеформованому стані задану товщину Т, і після деформування згадана закруглена ділянка має на своїй самій верхній частині товщину Т, меншу ніж Т, і поступово збільшувану до згаданих розташованих по боках ділянок, які звичайно мають товщину Т. Зокрема, під час згинання картонного листа відносно подовженого елемента, картонний лист стає механічно стислим відносно подовженого елемента, таким чином, частково стискаючи внутрішній шар і забезпечуючи картонний лист з меншою товщиною Т' на закругленій ділянці. Це стиснення внутрішнього шару, ймовірно, служить для полегшення механічно міцнішої конструкції конструктивного елемента. У деяких варіантах здійснення товщина багатошарової підструктури (наприклад, товщина 2хТ) є такою ж, як діаметр підструктури опорної оболонки. В інших варіантах здійснення питома вага картонної конструкції на одиницю площі поверхні всередині її закругленої ділянки підструктури опорної оболонки більша, ніж питома вага згаданих розташованих по боках ділянок. Це звичайно може бути результатом викликаного деформацією розтягнення або стиснення (яке може привести до ущільнення) внутрішньої частини картонного листа всередині центральної ділянки. У деяких варіантах здійснення внутрішній елемент виконують з деревини або картону. Конструктивний елемент може бути здатний втримувати вантаж в напрямку, перпендикулярному до його поздовжньої осі, який щонайменше в 10 разів більший ваги згаданого елемента. Конструктивний елемент визначає корпус даної геометричної форми і розміру і може бути здатний утримувати вантаж, який щонайменше в 10 разів більший ніж максимальний вантаж, який може утримувати опорний елемент, що є суцільним корпусом, виконаним з такого ж матеріалу, як і згаданий внутрішній елемент і, що має згадану задану геометричну форму і розмір. У деяких варіантах здійснення зовнішній елемент на його закругленій ділянці містить один шар картону; хоча в інших варіантах здійснення закруглена ділянка може містити два або більше шари картону. У деяких варіантах здійснення конструктивний елемент може містити один або більше посилювальних штифтів, введених через одну або обидві з першої і другої підструктури. Як правило, один або більше штифтів вводять через другу підструктуру у її в поперечному напрямку. У деяких варіантах здійснення конструктивний елемент містить зовнішнє(і) покриття, наприклад, одне або більше вогнетривке покриття, гідравлічно стійке покриття, подряпиностійке покриття й інше(і) покриття, що зберігає властивості в різних середовищах. Винахід також забезпечує, іншим з його аспектів, пристрій, що містить один або більше вищезазначених конструктивних елементів. Пристрій може бути рамою для використання, наприклад, в колісному транспортному засобі, наприклад, велосипеді. Короткий опис креслень 2 UA 113233 C2 5 10 15 20 25 30 35 40 45 50 55 60 Для кращого розуміння предмета розкритого тут винаходу, і пояснення, як він може бути здійснений на практиці, варіанти здійснення будуть тепер описані шляхом необмежувального прикладу, тільки з посиланням на прикладені креслення, на яких: фіг. 1 - схематичне ізометричне зображення конструктивного елемента відповідно до винаходу; фіг. 2 і 3 - схематичні вигляди в поперечному розрізі двох варіантів виконання конструктивного елемента відповідно до винаходу, взятому вздовж площини ІІ-ІІ, показаної на фіг. 1; фіг. 4А-4С - схематично ілюструють процес формування конструктивного елемента згідно з фіг. 2; фіг. 5-7 - схематичні вигляди в поперечному розрізі ще трьох варіантів виконання конструктивного елемента відповідно до винаходу; і фіг. 8 - схематичне зображення рами велосипеда, що містить конструктивні елементи відповідно до винаходу. Докладний опис варіантів здійснення Звертаючись тепер до фіг. 1, показаний подовжений конструктивний елемент 20. Конструктивний елемент 20 має поздовжню вісь L, першу, верхню, закруглену підструктуру 22, що продовжується вниз від самої верхньої частини 24, і другу, нижню, по суті прямокутну підструктуру 26, виконану за одне ціле з першою підструктурою 22. Зовнішню поверхню подовженого конструктивного елемента 20 покривають одним або більше покриттями, такими як вогнетривке покриття, гідравлічно стійке покриття, стійке(і) до механічних контактних пошкоджень покриття, що зберігає властивості в різних середовищах. Поперечні перерізи конструктивного елемента відповідно до двох прикладів винаходу показані схематично на фіг. 2 і 3, поперечний розріз взятий вздовж площини ІІ-ІІ на фіг. 1. В обох прикладах конструктивний елемент 20 включає в себе подовжений внутрішній елемент 30 і подовжений зовнішній елемент 32, що вміщує внутрішній елемент 30. Внутрішній елемент 30 має зовнішню поверхню, яка в цьому необмежувальному зразковому варіанті здійснення має закруглену периферію, з круглим поперечним перерізом в цих конкретних прикладах; однак також можливі інші конфігурації, такі як овального, еліптичного або багатокутного перерізу. Внутрішній елемент 30 звичайно виконують з деревини або картону. Зовнішній елемент 32 виконують з картону, який може бути одно-, дво- або багатошаровою структурою гофрованого картону/фіброліту. Як видно, зовнішній елемент 32 має в цьому зразковому варіанті здійснення закруглену середню ділянку, що охоплює внутрішній елемент 30 і, що знаходиться в тісному взаємозв'язку з його зовнішньою поверхнею і, що визначає, спільно з внутрішнім елементом 30, першу підструктуру 22 опорної оболонки. Дві розташовані по боках ділянки 34 продовжуються і виконані за одне ціле із закругленою ділянкою. Розташовані по боках ділянки повернуті одна до одної і стикаються одна з одною, щоб спільно визначати другу багатошарову підструктуру 26. У прикладі згідно зфіг. 2 розташовані по боках ділянки 34 утворюють двошарову підструктуру 26, в той час як в прикладі згідно з фіг. З розташовані по боках ділянки 34 всередині складені, щоб утворити разом чотирьохшарову підструктуру 26. Потрібно зазначити, що фіг. 2 і 3 є схематичними по характеру, а відносні розміри D1 і D2 (які для простоти відмічені тільки на фіг. 2), можуть відрізнятися, як показано (наприклад, D2 може бути відносно довшим в порівнянні з D1 від показаного; і т. д.). Ця примітка по схематичних за характером і відносних розмірах застосовується також до інших варіантів здійснення, показаних на кресленнях. Як додатково пояснюється конфігурацією згідно з фіг. З, але може також використовуватися в інших конфігураціях, наприклад, в конфігурації згідно з фіг. 2, конструктивний елемент може включати в себе один або декілька посилювальних штифтів, таких як штифт 40. Штифт (штифти) 40 можна загалом вводити через першу підструктуру 22 або другу підструктуру 26. Як правило, як показано на кресленні, штифти 40 вводять через другу підструктуру 26 і упоперек неї. Як видно, розташовані по боках ділянки симетричні одна одній відносно поздовжньої площини симетрії, яка проходить між протилежними лицьовими поверхнями 36А і 36В розташованих по боках ділянок 34. Протилежні лицьові поверхні 36А і 36В звичайно прикріплюють одна до одної, наприклад, склеюючи. Крім того, протилежні поверхні закругленої ділянки 22 і зовнішню поверхню елемента 30 можна відповідно прикріплювати одна до одної, наприклад, склеюючи. Тепер звернемося до фіг. 4А-4С, що схематично показує етапи в процесі виготовлення конструктивного елемента вигляду, показаного на фіг. 2. На першому етапі, показаному на фіг. 4А, гофрований картонний лист 50, що має задану товщину Т, вводять в зіткнення з 3 UA 113233 C2 5 10 15 20 25 30 35 подовженим елементом, який в остаточному конструктивному елементі складає внутрішній елемент 30, і відповідно для позначення цього елемента використовують ту ж посилальну позицію. Потім як показано на фіг. 4В, картонний лист деформують, притискуючи його до елемента 30, щоб зрештою обгорнути його як показано на фіг. 4С. Деформація викликає деформацію гофрованого картонного листа 50 і примушує його стискуватися, і тому його товщина змінюється вздовж листа з мінімальною товщиною V, що знаходиться в самій верхній частині 24, і поступово що збільшується до краю розташованих по боках ділянок, які зберігають вихідну товщину Т. Комбінація двох виконаних за одне ціле подструктур 22 і 26, з їх різними конфігураціями, забезпечує поліпшені механічні властивості, що включають в себе поліпшені властивість несучого елемента або властивість опору вигину конструктивного елемента 20. Як правило, ці поліпшені властивості є також наслідком нерівномірної щільності всередині конструктивного елемента, що виходить з комбінації різних елементів з різною щільністю, і звичайно також з нерівномірної щільності вздовж зовнішнього елемента. Наприклад, такі поліпшені властивості забезпечують, щонайменше при 2, 5 або навіть 10 перегинах, поліпшення значення властивості несучого елемента або властивості опору вигину в порівнянні зі значеннями властивості посилального конструктивного елемента, який має таку ж питому вагу і довжину, але, на відміну від конструктивного елемента винаходу, має по суті рівномірну щільність. Альтернативні конфігурації зовнішнього елемента 32 показані схематично на фіг. 5-7. На фіг. 5 зовнішній елемент 32 виконаний з двох гофрованих картонних листів, деформованих в дві протилежні частини 60А і 60В зовнішнього елемента. На фіг. 6, на відміну від конфігурації фіг. 5, розташовані по боках ділянки зігнуті подібним чином, як на фіг. 3. На фіг. 7 картонний лист обернутий двічі відносно елемента 30, один раз подібним чином, як показано на фіг. 4А-4В, коли розташовані по боках ділянки зігнуті в протилежних напрямках на 62А і 62В для формування іншого шару відносно елемента 30. У конфігураціях, показаних на фіг. 2, 3, 5-7, картонний лист, деформований для формування зовнішнього елемента 22, може бути одно-, дво- або багатошаровим гофрованим картонним листом. Тепер з посиланням на фіг. 8 показана частина велосипеда, що має раму 70 з множиною конструктивних елементів 20, сконфігурованих відповідно до варіантів здійснення винаходу. Повинно бути зрозуміло, що конструктивні елементи можуть мати такі ж або відмінні конфігурації, що втілюють ознаки винаходу. Потрібно зазначити, що конструктивні елементи можна конфігурувати з різними геометричними формами і можна також з'єднувати з іншими елементами за допомогою склеювання, за допомогою посилювальних штифтів або за допомогою будь-яких інших з'єднувальних механізмів. ФОРМУЛА ВИНАХОДУ 40 45 50 55 1. Конструктивний елемент, що містить подовжений внутрішній елемент і подовжений зовнішній елемент, що вміщує згаданий внутрішній елемент, причому згаданий внутрішній елемент має зовнішню поверхню із закругленою периферією, і згаданий зовнішній елемент виконаний з картону і містить закруглену ділянку, яка охоплює внутрішній елемент і знаходиться в тісному взаємозв'язку із зовнішньою поверхнею внутрішнього елемента, і визначає, спільно із згаданим внутрішнім елементом, першу підструктуру опорної оболонки; і дві розташовані по боках ділянки, які продовжуються від закругленої ділянки, виконані як одне ціле з нею і повернуті одна до одної, і дотичні одна з одною, щоб спільно визначати другу багатошарову підструктуру, при цьому питома вага матеріалу на одиницю площі поверхні всередині згаданої закругленої ділянки більша, ніж питома вага згаданих розташованих по боках ділянок. 2. Конструктивний елемент за п. 1, в якому зовнішній елемент виконаний з (і) одного листа картону, (іі) двох або більше листів картону, (ііі) одного або більше одно- або багатошарових гофрованих картонних листів, або (iv) деформованого цільного листа картону. 3. Конструктивний елемент за п. 2, в якому зовнішній елемент виконаний з одно- або багатошарового гофрованого картонного листа, деформованого, щоб визначати першу і другу виконані за одне ціле підструктури. 4. Конструктивний елемент за п. 2, в якому зовнішній елемент виконаний з двох одно- або багатошарових гофрованих картонних листів, деформованих, щоб спільно визначати протилежні частини зовнішнього елемента. 4 UA 113233 C2 5 10 15 20 25 30 35 40 45 50 55 60 5. Конструктивний елемент за будь-яким з пп. 1-4, що має поздовжню площину симетрії, яка проходить між двома розташованими по боках ділянками. 6. Конструктивний елемент за п. 5, в якому дві протилежні частини зовнішнього елемента є дзеркальними відображеннями одна одної відносно поздовжньої площини симетрії, що проходить між двома розташованими по боках ділянками, де кожна з протилежних частин визначає половину закругленої ділянки і одну, відповідно, бічну ділянку. 7. Конструктивний елемент за будь-яким з пп. 1-6, в якому розташовані по боках ділянки прикріплені одна до одної на їх перших лицьових поверхнях. 8. Конструктивний елемент за будь-яким з пп. 1-7, в якому згаданий зовнішній елемент має змінну товщину на різних своїх ділянках. 9. Конструктивний елемент за будь-яким з пп. 1-8, в якому згаданий зовнішній елемент виконаний з деформованого суцільного листа картону, який має в його вихідному, недеформованому стані задану товщину Т і, після деформування згаданої закругленої ділянки, має в своїй найбільш верхній частині товщину Т′, яка менша, ніж Т, і поступово збільшується до згаданих розташованих по боках ділянок. 10. Конструктивний елемент за п. 9, в якому розташовані по боках ділянки мають товщину Т. 11. Конструктивний елемент за будь-яким з попередніх пунктів, в якому згадані розташовані по боках ділянки мають зовнішні поверхні, які по суті паралельні одна одній. 12. Конструктивний елемент за будь-яким з попередніх пунктів, в якому згаданий внутрішній елемент має круглий поперечний переріз. 13. Конструктивний елемент за будь-яким з попередніх пунктів, в якому внутрішній елемент виконаний з деревини або картону. 14. Конструктивний елемент за будь-яким з попередніх пунктів, що містить один або декілька підсилювальних штифтів, введених через одну або обидві з першої або другої підструктур. 15. Конструктивний елемент за п. 14, в якому один або більше штифтів введені через другу підструктуру і в її поперечному напрямку. 16. Конструктивний елемент за будь-яким з попередніх пунктів, в якому конструктивний елемент містить зовнішнє покриття. 17. Конструктивний елемент за п. 16, в якому зовнішнє покриття містить щонайменше одне з вогнетривкого покриття, гідравлічно стійкого покриття, стійкого до механічних контактних пошкоджень покриття й іншого покриття, що зберігає властивості в різних середовищах. 18. Пристрій, що містить один або більше конструктивних елементів, кожний з яких виконаний згідно з будь-яким з попередніх пунктів. 19. Пристрій за п. 18, що містить рамну конструкцію, утворену згаданими одним або більше конструктивними елементами. 20. Колісний транспортний засіб, що містить конструктивний елемент за будь-яким з пп. 1-17. 21. Велосипед, що містить конструктивний елемент за будь-яким з пп. 1-17. 22. Спосіб виготовлення конструктивного елемента, що містить: забезпечення (і) подовженого елемента, що має закруглену периферію, і (іі) одно- або багатолистову картонну конструкцію, що має першу і другу протилежні поверхні, формування картонної конструкції для щільного обгортання центральної ділянки навколо згаданого подовженого елемента і з першою поверхнею згаданої ділянки в тісному взаємозв'язку із зовнішньою поверхнею подовженого елемента, щоб, таким чином, визначати першу підструктуру опорної оболонки, і для утворення розташованих по боках ділянок, які знаходяться одна навпроти одної, щоб визначати другу багатошарову підструктуру, виконану як одне ціле з нею, і стиснення або розтягнення згаданої центральної ділянки. 23. Спосіб за п. 22, який додатково включає прикріплення згаданої центральної ділянки до згаданого подовженого елемента. 24. Спосіб за п. 22 або 23, який додатково включає прикріплення протилежних лицьових поверхонь розташованих по боках ділянок одна до одної. 25. Спосіб за будь-яким з пп. 22-24, в якому згадане стиснення або розтягнення згаданої центральної ділянки викликає зменшення товщини центральної ділянки до розміру, меншого, ніж розмір згаданого листа, перед згаданим формуванням. 26. Спосіб за будь-яким з пп. 22-25, що включає введення одного або більше підсилювальних штифтів в одну або обидві з першої і другої підструктур. 27. Спосіб за п. 26, який включає введення одного або більше підсилювальних штифтів в згадану другу підструктуру і в її поперечному напрямку. 28. Спосіб за будь-яким з пп. 22-27, який включає покриття конструктивного елемента. 29. Спосіб за п. 28, в якому згадане покриття включає нанесення на конструктивний елемент щонайменше одного або більше з вогнетривкого покриття, гідравлічно стійкого покриття, 5 UA 113233 C2 5 10 15 20 стійкого до механічних контактних пошкоджень покриття й іншого покриття, що зберігає властивості в різних середовищах. 30. Конструктивний елемент, який містить подовжений внутрішній елемент і подовжений зовнішній елемент, який вміщує згаданий внутрішній елемент, причому згаданий внутрішній елемент має зовнішню поверхню із закругленою периферією, згаданий зовнішній елемент виконаний з деформованого цілісного листа картону, містить закруглену ділянку, яка охоплює внутрішній елемент, знаходиться в тісному взаємозв'язку із зовнішньою поверхнею внутрішнього елемента, визначаючи, спільно зі згаданим внутрішнім елементом, першу підструктуру опорної оболонки, має дві розташовані з боків ділянки, які продовжуються від закругленої ділянки, виконані як одне ціле з ним і повернені одна до одної, і стикаються одна з одною, щоб спільно визначати другу багатошарову підструктуру, і має в його вихідному, недеформованому стані задану товщину Т і, після деформування згаданого закругленого ділянки, має в своїй найвищій частині товщину T′, яка менша, ніж Т, і поступово збільшується до згаданих розташованих з боків ділянок. 31. Конструктивний елемент за п. 30, в якому згаданий внутрішній елемент має круглий поперечний переріз. 32. Конструктивний елемент за п. 30 або 31, в якому згаданий внутрішній елемент виконаний з деревини або картону. 33. Конструктивний елемент за будь-яким з пп. 30-32, в якому питома вага матеріалу на одиницю площі поверхні всередині згаданої закругленої ділянки більша, ніж питома вага згаданих розташованих з боків ділянок. 6 UA 113233 C2 7 UA 113233 C2 8 UA 113233 C2 9 UA 113233 C2 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
