Композиції, що поглинають кисень, шаруваті матеріали і пакувальні вироби на їх основі, та спосіб пакування чутливої до кисню речовини
Номер патенту: 63974
Опубліковано: 16.02.2004
Автори: Роттер Джордж Е., Нидерек Вальтер М., Васс Реймонд В., Річардсон Джоел Алберт, Кахілл Пол Дж., Смізер Гренвіл Л., Барскі Роман Ф., мол.
Формула / Реферат
1. Шаруватий матеріал, що захищає від кисню, який містить шар пакувального матеріалу і шар співполіконденсату, що активно поглинає кисень і містить, головним чином, сегменти поліконденсату і невелику кількість сегментів, що поглинають кисень, причому співполіконденсат має температуру склування вище 60°С і здатний поглинати кисень у твердому стані при температурі навколишнього середовища в інтервалі 0-60°С, та не має етиленової ненасиченості.
2. Шаруватий матеріал за п. 1, який відрізняється тим, що пакувальним матеріалом є термопластична смола.
3. Шаруватий матеріал за п. 1, який відрізняється тим, що пакувальним матеріалом є поліконденсат.
4. Шаруватий матеріал за п. 3, який відрізняється тим, що поліконденсат вибраний із групи: поліамід та складний поліефір.
5. Шаруватий матеріал за п. 1, який відрізняється тим, що сегменти співполіконденсату, які поглинають кисень, складають від 0,5 до 12 % мас. від маси співполімеру.
6. Шаруватий матеріал за п. 1, який відрізняється тим, що сегменти, які поглинають кисень, вибирають із групи: поліпропілен, полі(4-метил)-1-пентен, олігомерний поліпропіленоксид, ароматичні сполуки з бічними метильними групами та їх суміші.
7. Багатошаровий пакувальний виріб, стінка якого включає шаруватий матеріал, який містить шар пакувального матеріалу і шар співполіконденсату, що активно поглинає кисень та містить, головним чином, сегменти поліконденсату і невелику кількість сегментів, що поглинають кисень, причому співполіконденсат має температуру склування вище 60°С і здатний поглинати кисень у твердому стані при температурі навколишнього середовища в інтервалі 0-60°С, і не має етиленової ненасиченості.
8. Спосіб пакування чутливої до кисню речовини, який включає упаковування чутливої до кисню речовини в пакувальний виріб із багатошаровими стінками, що має в структурі стінки шаруватий матеріал, який містить шар пакувального матеріалу і шар співполіконденсату, що поглинає кисень і містить, головним чином, сегменти поліконденсату і невелику кількість сегментів, що поглинають кисень, причому співполіконденсат має температуру склування вище 60°С та здатний поглинати кисень у твердому стані при температурі навколишнього середовища в інтервалі 0-60°С, і не має етиленової ненасиченості.
9. Композиція, що поглинає кисень, яка включає співполіконденсат, що не має етиленової ненасиченості і містить, головним чином, сегменти поліконденсату, невелику кількість сегментів, що поглинають кисень, 10-5000 ч/млн. піромелітового діангідриду в розрахунку на масу співполіконденсату, і каталізатор, який є перехідним металом і доданий у кількості 10-2000 ч/млн. у розрахунку на масу співполіконденсату, на додаток до залишкового перехідного металу, який може залишатися після стадії одержання співполіконденсату.
10. Композиція, що поглинає кисень, за п. 9, яка відрізняється тим, що перехідним металом є кобальт.
11. Композиція, що поглинає кисень, за п. 10, яка відрізняється тим, що джерелом кобальту є октоат кобальту.
12. Композиція, що поглинає кисень, за п. 9, яка відрізняється тим, що сегмент, який поглинає кисень, вибирають із групи: поліпропілен, полі(4-метил)-1-пентен, олігомерний поліпропіленоксид, ароматичні сполуки з бічними метильними групами та їх суміші.
13. Композиція, що поглинає кисень, яка включає співполіконденсат, який не має етиленової ненасиченості і містить, головним чином, сегменти поліконденсату і сегменти, що поглинають кисень, у кількості, що забезпечує здатність поглинати кисень, каталізатор, який є перехідним металом і доданий у кількості 10-2000 ч/млн., на додаток до залишкового перехідного металу, що може залишитися після стадії одержання співполіконденсату, та бензофенон у кількості 10-500 ч/млн. у розрахунку на масу співполіконденсату.
14. Композиція, що поглинає кисень, за п. 13, яка відрізняється тим, що сегмент, який поглинає кисень, вибирають із групи: поліпропілен, полі(4-метил)-1-пентен, олігомерний поліпропіленоксид, ароматичні сполуки з бічними метильними групами та їх суміші.
15. Композиція, що поглинає кисень, за п. 13, яка відрізняється тим, що співполіконденсату з метою підвищення прозорості додатково надають двовісної орієнтації 2,5 х 4,0.
16. Шаруватий матеріал, що захищає від кисню і включає шар пакувального матеріалу та шар співполімеру адитивного типу, який активно поглинає кисень і містить, головним чином, сегменти полімеру адитивного типу і невелику кількість сегментів речовини, що поглинає кисень, та каталізатор, який є перехідним металом, у кількості 10-2000 ч/млн. у розрахунку на масу співполіконденсату, доданий на додаток до залишкового перехідного металу, який може залишитися після стадії одержання співполімеру.
17. Шаруватий матеріал за п. 16, який відрізняється тим, що до співполімеру додають бензофенон у кількості 10-500 ч/млн. у розрахунку на масу співполімеру.
18. Шаруватий матеріал за п. 16, який відрізняється тим, що сегменти адитивного співполімеру одержують на основі мономерів, вибраних із групи: акрилова кислота, метакрилова кислота, ефіри зазначених кислот, етилен, пропілен, вініловий спирт та стирол.
19. Шаруватий матеріал за п. 16, який відрізняється тим, що сегменти, які поглинають кисень, складають 0,5-12 % мас. від маси співполімеру.
20. Шаруватий матеріал за п. 16, який відрізняється тим, що сегмент, який поглинає кисень, вибирають із групи: поліпропілен, полі(4-метил)-1-пентен, полібутадієн, олігомерний поліпропіленоксид, ароматичні сполуки з бічними метильними групами та їх суміші.
21. Шаруватий матеріал за п. 16, який відрізняється тим, що пакувальним матеріалом є полімер адитивного типу.
22. Шаруватий матеріал за п. 24, який відрізняється тим, що співполімер, який поглинає кисень, містить сегменти полімеру адитивного типу, одержані з полімеру адитивного типу, з якого виготуваний пакувальний матеріал.
Текст

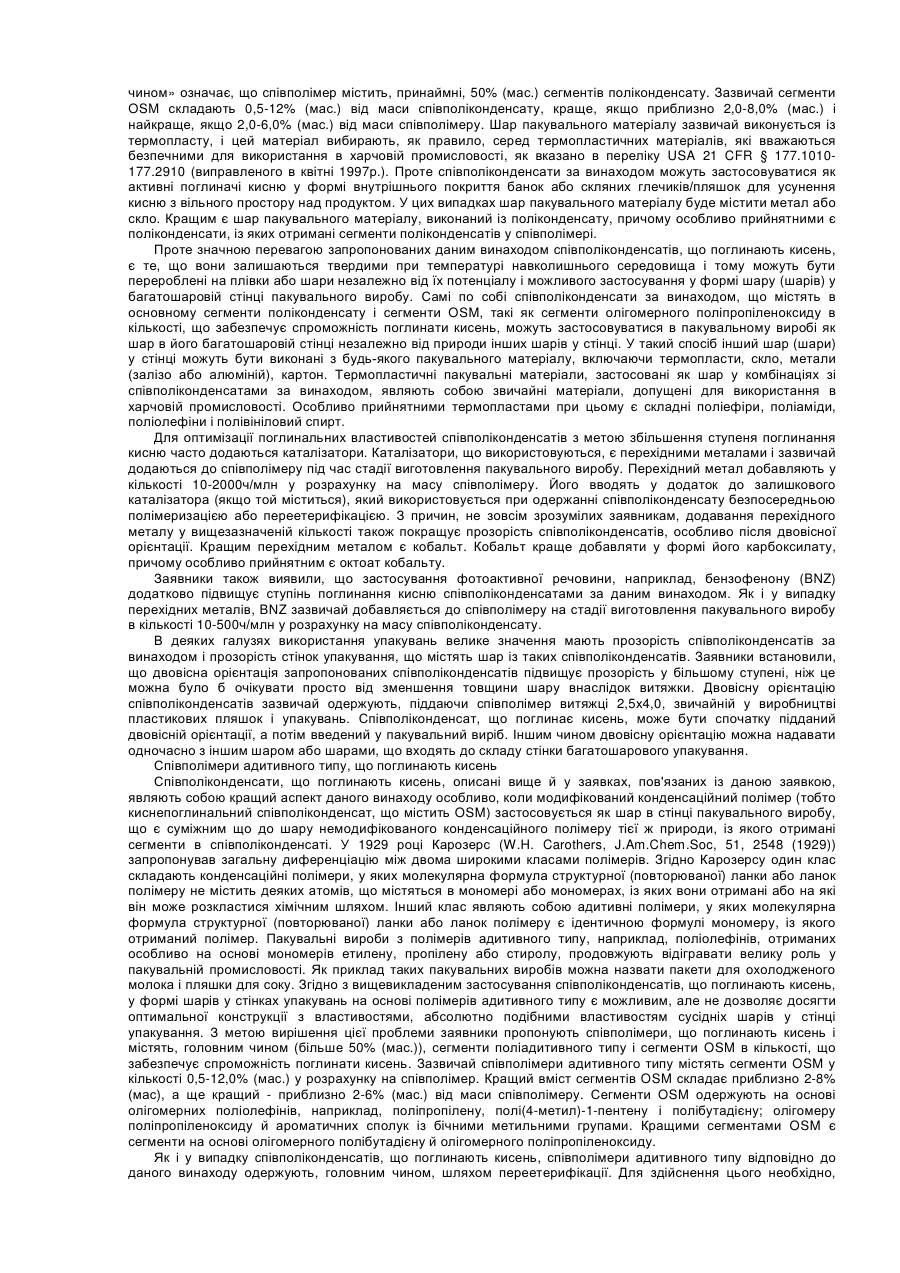

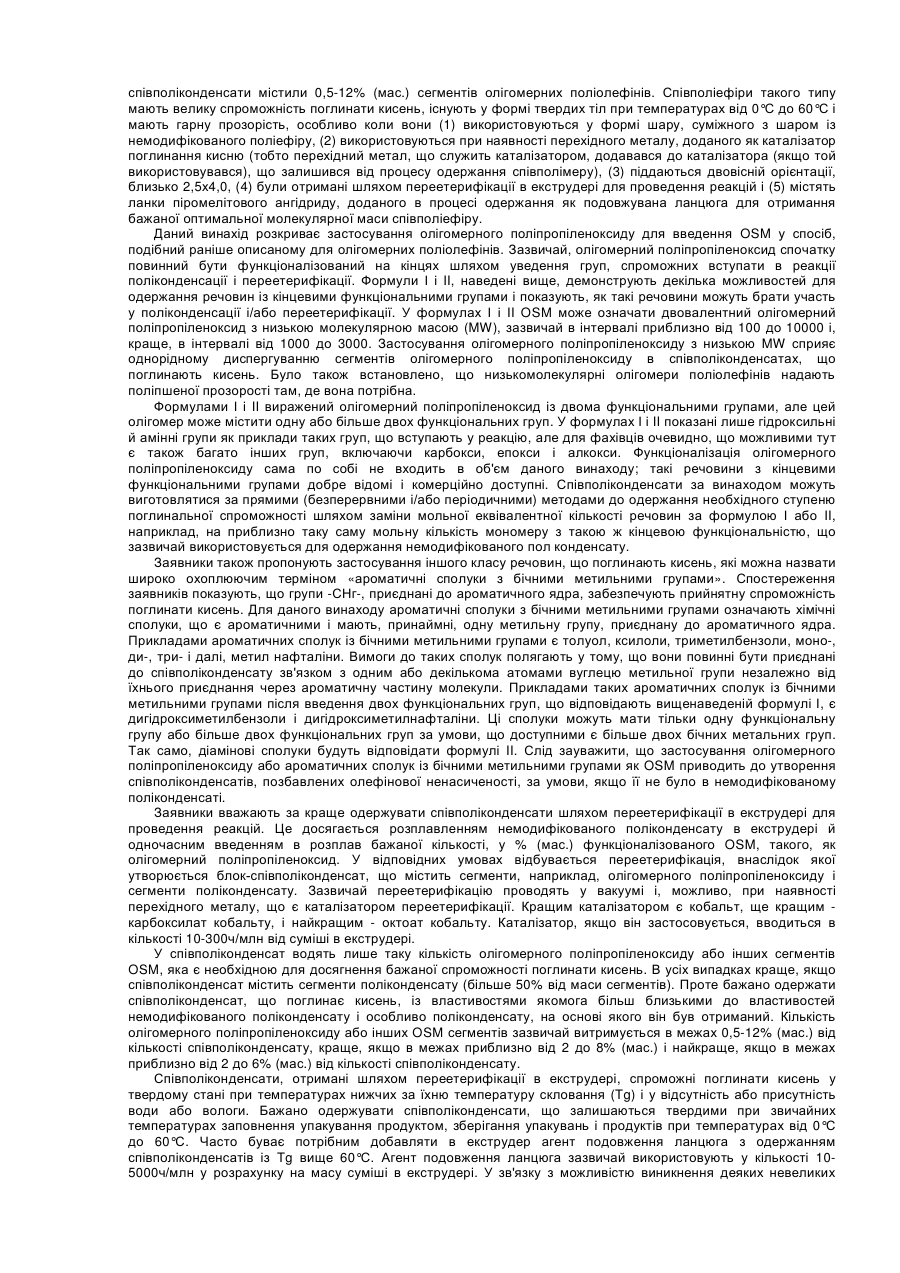

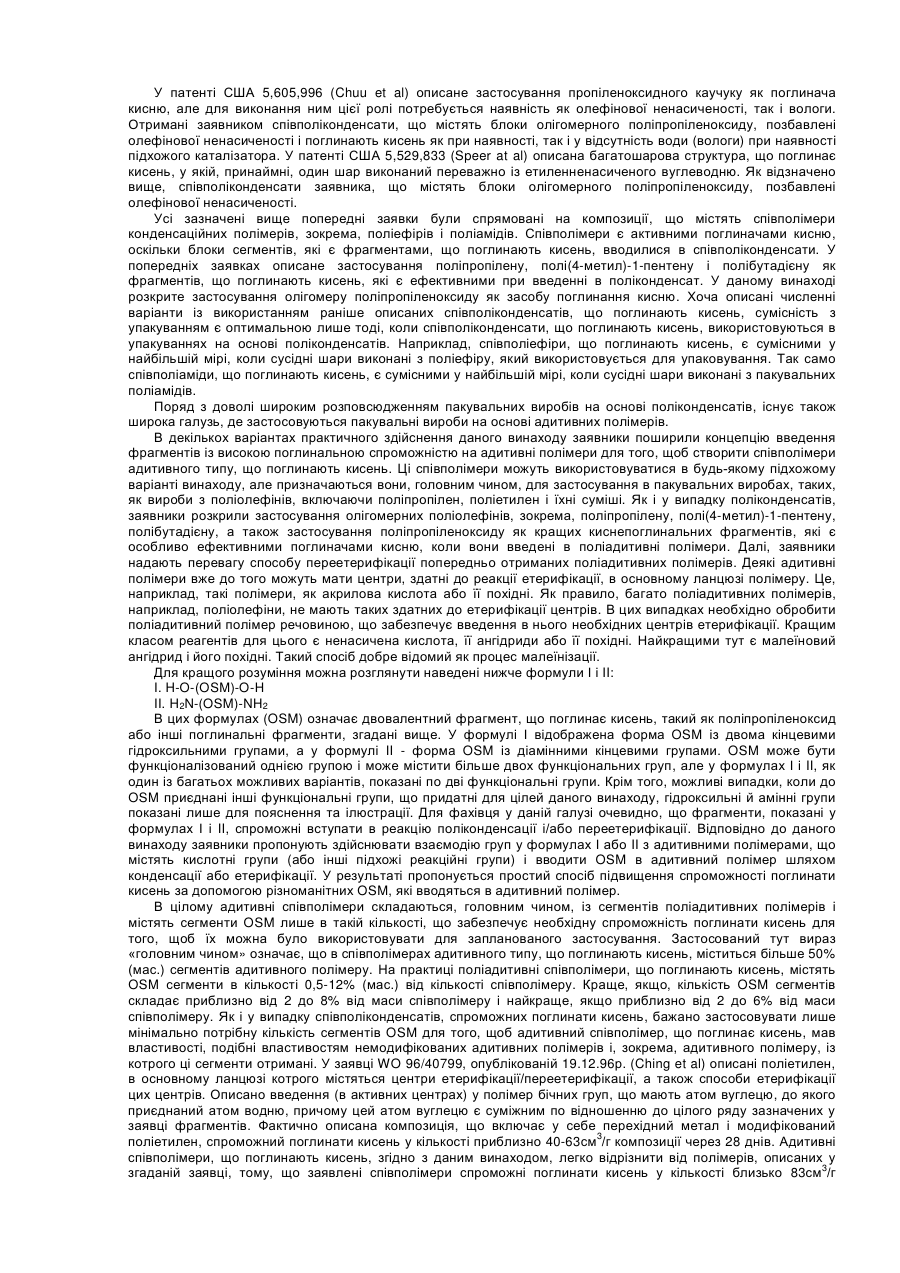

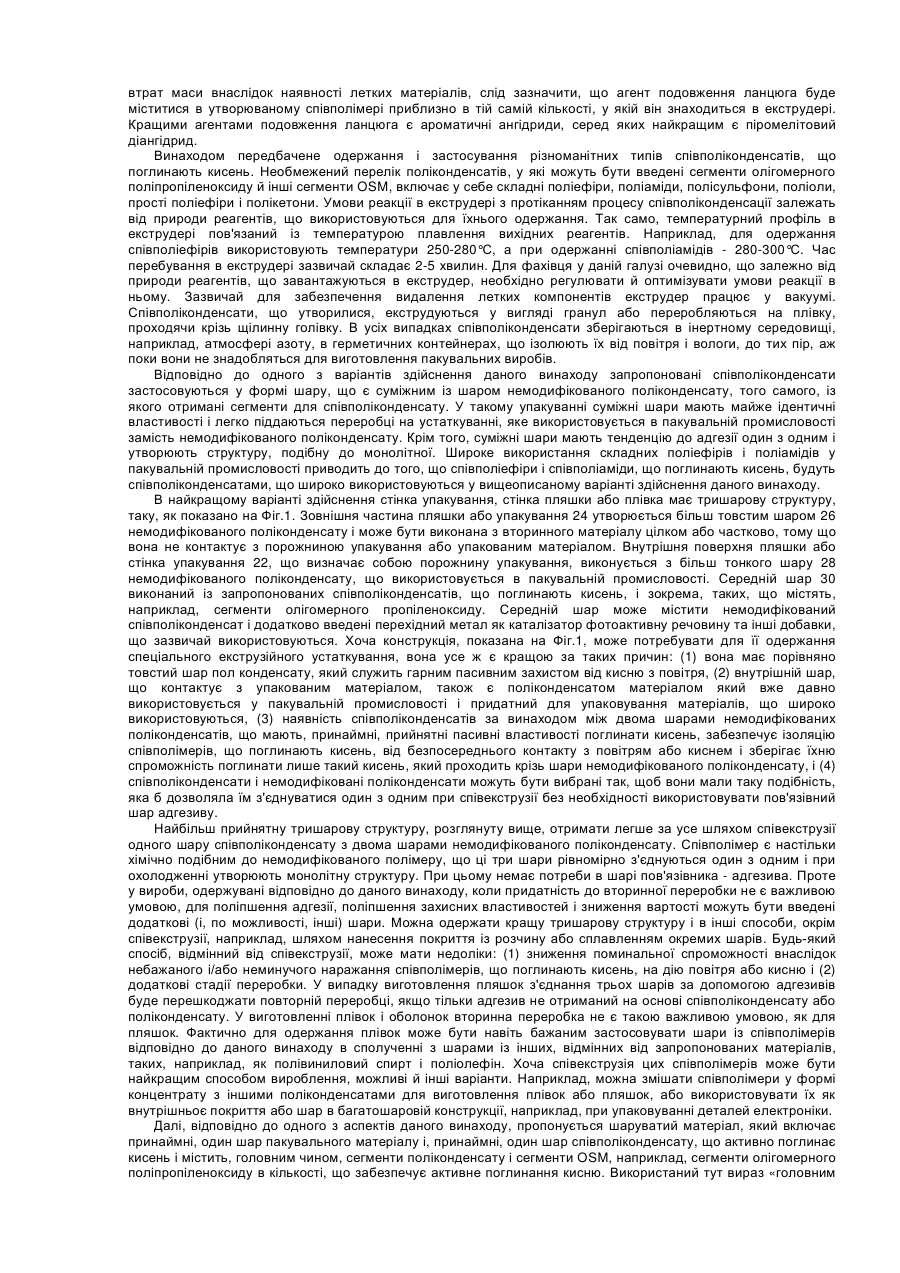

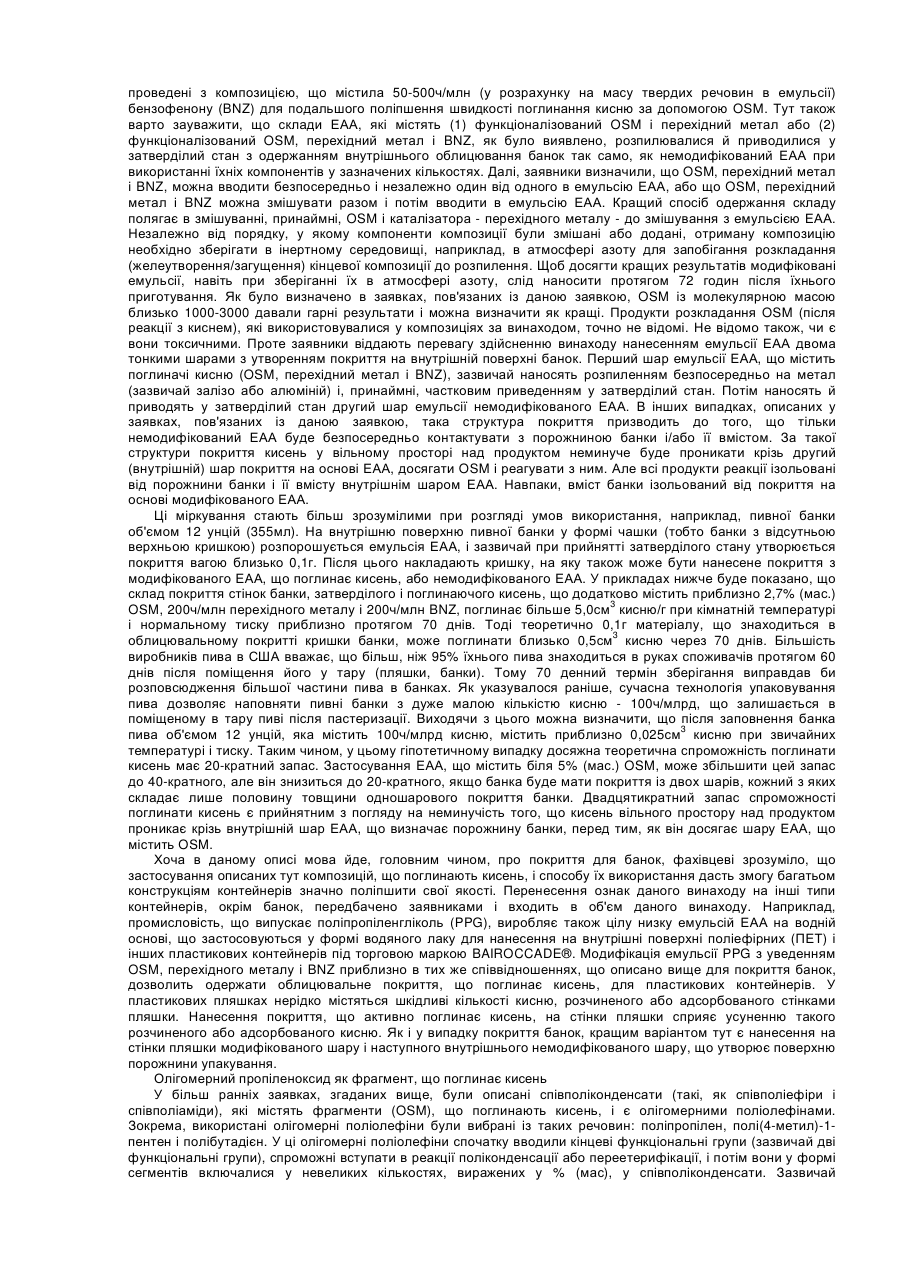

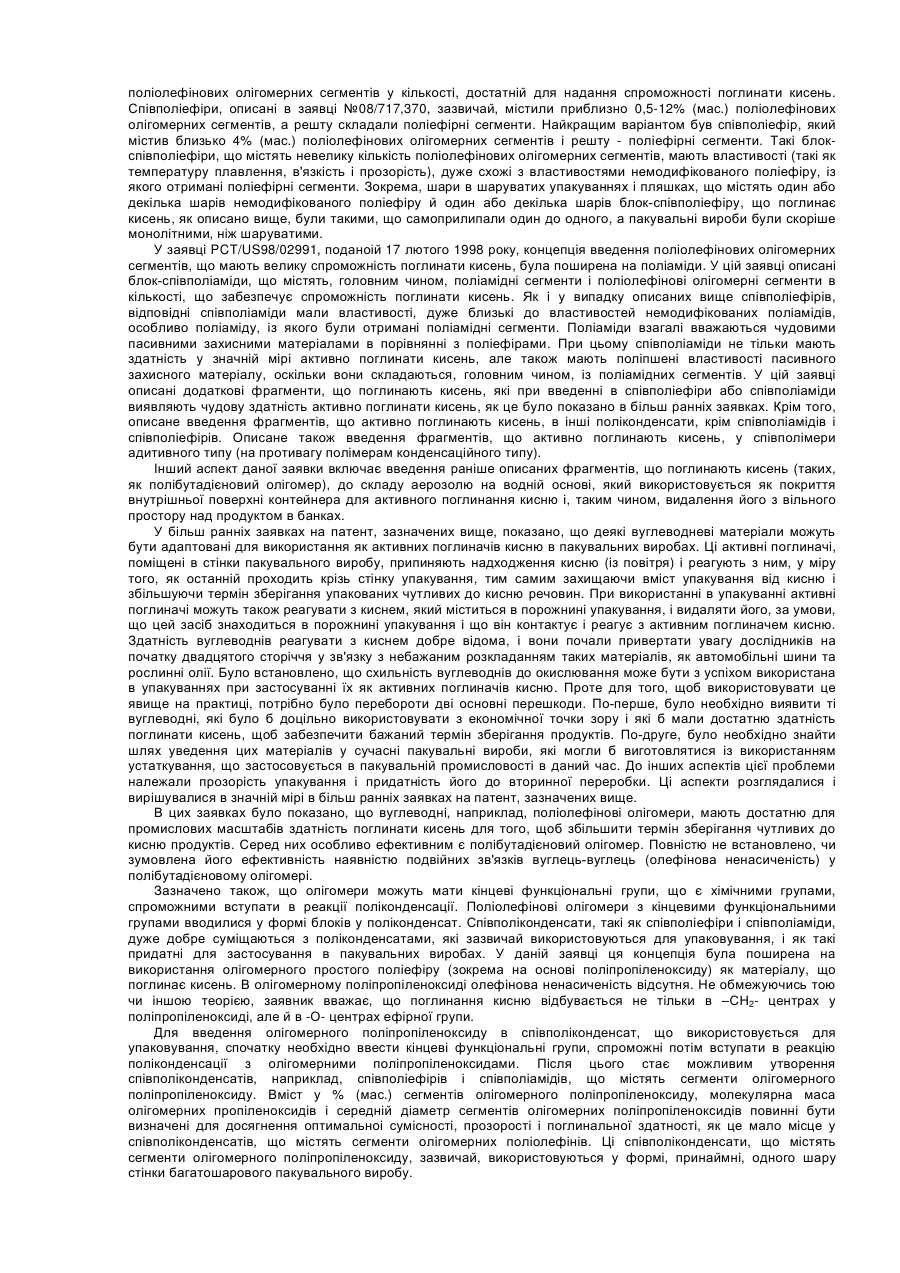

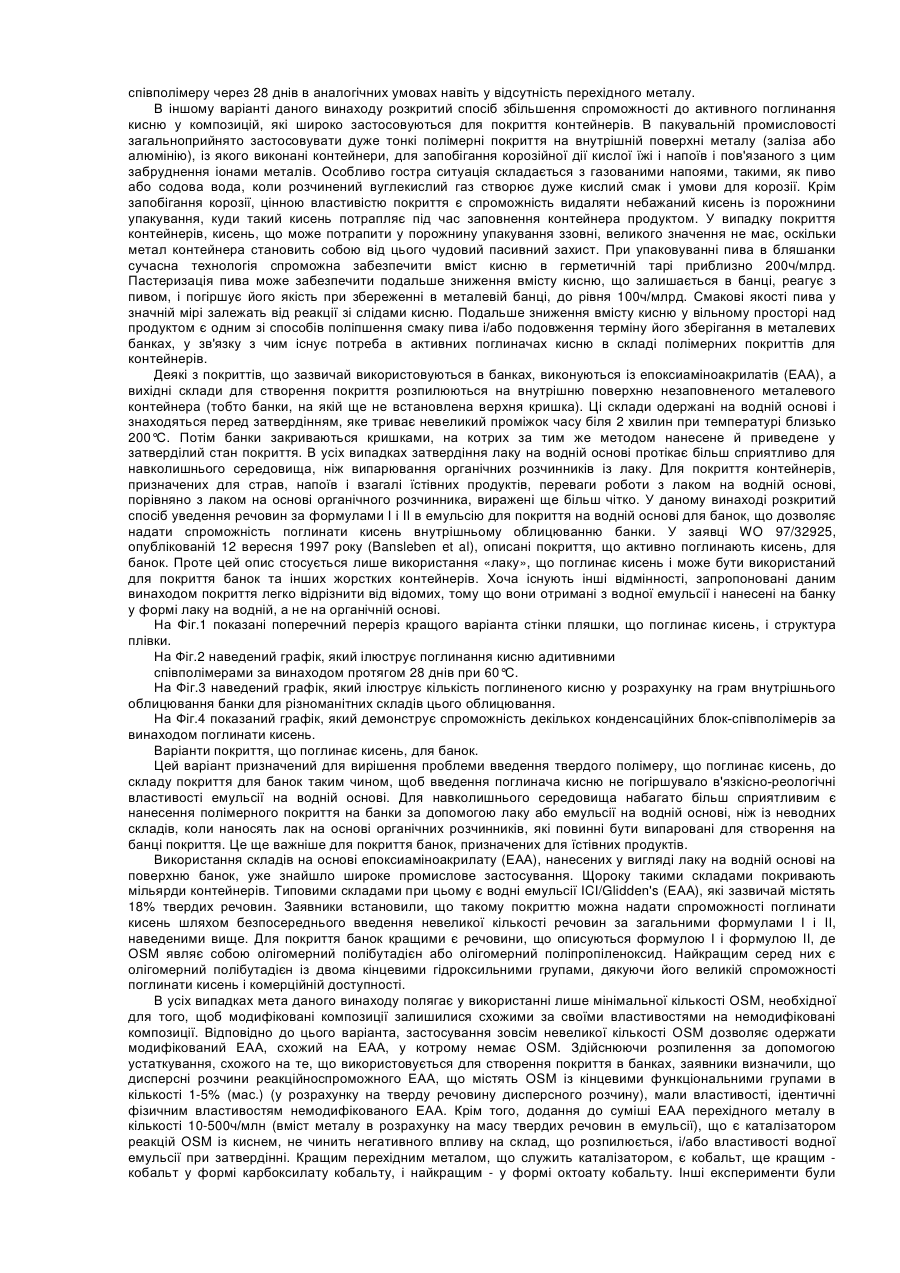

, , , . , . , . , , , , , , , . , , ( , , , ). , , , , . , , , , , . , , ) , ( . , , , . , . . , , , , , ( ) . , , , , . . , ), , . , , ( ) , . . , , . , , , . , , , , , . . , , , : , ; , , ; ( ) ) ( ; , ; ( 30° ) , ; ( , ); , , ; , . , , , , , . . 08/717,370 ), , 23 1996 , , , , , , . , , , , , , , . 08/717,370, , 0,5-12% ( , .) . 4% ( , .) . , , , ( ), . , , , , , , , , , . PCT/US98/02991, 17 1998 , , , , , . , , . , , , , . . , , , , , . , , . , , . , , , , ( ). , ), ( , , , , . , , , . , ( , , ) , , . , , , , . , , . , . , , . , , , . , , , . . , , , . , , , . . , ) ( . , , . . , , , , , . ( ) . , . , , , – - 2 . , , , . , . , % ( , .) , , , , . , . , , , , 5,605,996 (Chuu et al) , , . , , , . , ( ) 5,529,833 (Speer at al) , , , . , , , . , , , , . , , , , , . (4 )-1 , . . , , , , . , , , , , , , . , , . , , . , , . , , , , , , , , , . , , , (4 )-1 , , , . , . , , , , , . . , , , , . , . , . . . II: I. H-O-(OSM)-O-H II. H2N-(OSM)-NH2 (OSM) , , , . , OSM II OSM . OSM , , . OSM II, , , , , , . , II, . II ( ) , OSM . OSM, . , OSM , , , . » , .) OSM , , . 2 0,5-12% ( 8% .) . , , . , OSM 6% , , , . , 2 , OSM . 50% , WO 96/40799, ( ) , , , 19.12.96 . (Ching et al) , , , , , , , . , , , , , , 40-63 , 3 28 . , 83 3 28 . , . ( ), , . , , , . , , , . , , . , 200 , , , , 100 . . . , . , , ( ( , ), ). , 2 200° . , . , . , , , , , . II , WO 97/32925, , . 12 1997 (Bansleben et al), . , « », . , , , . .1 , , . .2 , .3 , 28 60° . . .4 , . , , . , , , . , , , . , . ( ), , . . 18% ICI/Glidden's ( . ), , II, . , II, OSM . , . OSM, , . , , OSM , , OSM. , , , 1-5% ( .) ( ), . 10-500 OSM , OSM , , ( ), , , . , , , , . , , 50-500 (BNZ) , ( ) OSM. , (1) BNZ, OSM, OSM (2) , , . , , OSM, BNZ, , BNZ OSM, . , , OSM . , , , , ) . , , . 1000-3000 ), . 72 , , OSM . , OSM ( , . . (OSM, , BNZ), , ) , . . , , , , . ) , OSM . . , . , 12 (355 ) ). , 0,1 . , , , . , , , OSM, 200 200 BNZ, 70 . , 0,1 , 70 , - 100 , 0,025 . 100 , , 3 , 20, 40 . 60 ). . , 70 95% ( . .) , 3 0,5 , 2,7% ( 3 5,0 , 12 , ( . , , 20 5% ( .) OSM, , . , , , , , OSM. , , , , , , . , , . , , (PPG), , ( BAIROCCADE®. OSM, BNZ ) PPG , , , , . , . , , . , , . , , ), , (OSM), ( , , , : . ), , (4( , , % ( ), . . )-1 0,5-12% ( .) . , , 0° (1) 60° , , (2) , ( ), 2,5 4,0, (4) , , ( ), (3) , (5) , . OSM . , , , . II, , , . II OSM (MW), , 1000 100 3000. 10000 , MW , . , , . II , . , II , , , , . ; . ( ) II, , , . , , ». « , -, , . , , , , , -, , . , . -, , , . , , . , . , II. , OSM , , , . . , % ( .) OSM, , . , , , . , , , . , , . 10-300 , , , . OSM, . ( , , 50% ). , , OSM 2 6% ( , , .) , 2 8% ( .) . 0,5-12% ( , .) . , (Tg) . , , 0° 60° . Tg 5000 60° . 10. , , , . , . , . , OSM, , , , , . , . , . , 250-280° , 2-5 . , , - 280-300° . , . , . , , , . , , , , , . , , , . , . , , . , , , , . , , .1. , 26 24 , . 22, , , 28 30 , . , , , , , . , . , .1, , : (1) , , (2) , , , , (3) , , , , , , , , (4) , , . , , . , . , . , , , (, , , ) . , , . , , : (1) , , (2) . , . , . , , , , . , . , , , , , . , , , , , , , , , OSM, . , « » , OSM , 0,5-12% ( 2,0-6,0% ( , , 50% ( .) .) .) . , , , 2,0-8,0% ( . , , , USA 21 CFR § 177.1010 , 177.2910 ( .) 1997 .). . . , , , . , , , ( . ) , OSM, , , . ( , ), . , ) , , , , . , , . . , , . 10-2000 ( . ), . , , , . . , . , , , (BNZ) . , BNZ 10-500 . , . , , . , . 2,5 4,0, , , , . , . , , , , , , , . OSM) 1929 , , . ( ) . , ( , , (W.H. Carothers, J.Am.Chem.Soc, 51, 2548 (1929)) . ( ) , , , , , , , . . , , , , . , , ( 0,5-12,0% ( ), 50% ( , 2-6% ( , .)), . OSM .) . .) , (4 , OSM 2-8% OSM OSM . )-1 ; . OSM . , , , , . , : (1) OSM ( , , , , II), (2) , , ( , , , ). , , , , , , . , , , Surlyn® , Du Pont. , , , . , ), , . , ( , . , , , , . , OSM, , , , , , , II. , , , . , . , . , , , . : (1) OSM , , (3) , , (2) , , (5) , (4) , , (6) (7) . , , , . , , , , , . , , , ( ( ) , , ( 1997 ) , , , ), , ( , . , , , , , , USA 21 CFR § 177.1010-177.2910, . ) , , (BNZ) . , , . 1-2 1-2 , , . . , , ZSK-30 1 . ZSK-30 45:1. KTRON. 2 ( Nucrel® 599 Du Pont. Elf Atochem) . . , (R20LM, Ruska 15 . , 76,2 (30 ) . Extrusion Dies, Inc. (EDI), (EDI, 6 . . , .1 1230 , 15,2 9 10 ), (PBD) ) , . 1. , . 1 . . 1 123 . 6,9 15,2 1 1 2 71,1 . 68,9 53 . (28,0 (1000 (780 , 2 2 ) ) .) 71,1 . 49,0 37,9 . (28,0 (710 (550 , 2 2 ) ) .) 6,8 (15,0 ) 53% . . ,% .) 85% 60 2 . . 272 (0,6 2 4,0% ) 3 4 5 6 7 8 120 175 175 175 175 175 175 120 . 150 150 175 200 230 230 175 175 9 1 10 175 175 . 11 175 175 12 175 175 13 200 200 14 200 200 200 200 200 200 200 200 500 3, 60° . 10 . . , ( . ) . 28 28 HS 750 3 3 . .2. 1, , 490 .) 4% ( 102 3 .) PBD 28 . 3 ), . 4% ( , 14 2, 3-6 . PBD, 14 (20,9% 10 . 3-6 . ICI/GIidden's, Product Designation 640 0,48 2,7% ( 100 696 (18% ), (PBD, . . 2. 2800) Elf Atochem R45 . .) PBD. 1 . . , (440F) 227° 2 Mason 250 . 3 . 16 60° (21 , 2 ICI/Glidden Paints 640 CAS 108-01-0 2-( 696 %( .) 1-5 1,3,5-2,4,612 5,5 . 3. 2 3 68002-20-0 1-5 71-36-3 111-76-2 50-00-0 5-10 5-10 0,01 ) , 23 -2 , -2N-(2))-2 64112-61-4 5-10 25068-38-6 1-5 28262-39-7 5-10 7732-18-5 60-70 4,4') ) 2( -2, 4,4'(1) 4. 3 0,48 PBD 2,7% ( 4 100 .) PBD ( 100% ( .) ). 200 ( ) 200 (BNZ). . 4,5 ( 2,7% ( 60° 3, .) PBD) (ORH) 0%. 5 . 5 0,48% ( 200 BNZ. 200 . 3 4 , 100% 22° 4, .) PBD , 200 BNZ 4,5 . 3 4: 60° , ( ) ( , 2,7% ( 22° 0%. .) PBD) 100% 6 . 4,5 , 3-5. ( , 3-5) , , . ( ) , . 3 . , Mocon HS750, . , 3 3 , 85 , , , 3-6. .3. .3 , ( ( PBD, . BNZ , PBD 5) 4). 3, , , . , , , . ZSK-30 . ZSK-30 45:1. KTRON. , , . , Lewa, Ruska. OSM , , , , 15 , . , , 76,2 , . (30 ), : (1) , Sandvic, 15,2 , , , . 3. , ; Extrusion Dies, Inc. ( (2) EDI, 6 ), . , . , HYTREL 5556, 7,5 MFR Du Pont. PET 7207 1280 96% ( , CAPRON 8270 .) Shell. R20LM PBD Elf Atochem. A-3000 PET 4% ( .) Hunstman. P1200 Dow. BENZO Elf Atochem. . , PBD. Allied. JEFFAMINE D2000 2000 5533 3 19440-118-4 02/25/97 19440-124-2 19440-128-2 19440-130-2 05/22/97 06/23/97 06/26/97 HYTREL 5556 7.5MFF PET 7207, IV=0,72 PET 7207 PET 7207 19440-131-1 06/27/97 PET 7207 19440-132-1 07/01/97 PET 7207 19440-133-2 07/02/97 19440-134-1 07/08/97 19440-136-2 19440-138-1 07/15/97 07/16/97 CAPRON 8270, MI=0,5-0,7 CAPRON 8270, MNO.5-0,7 PET 7207 PET 7207 19440-139-1 07/17/97 19440-140-1 07/17/97 19440-140-2 07/17/97 19440-142-1 09/09/97 PET 7207 19440-143-1 09/11/97 PET 7207 19440-144-1 05/15/97 PET 7207 19440-146-1 09/18/97 19440-147-1 09/19/97 19440-147-2 09/19/97 19440-148-1 09/25/97 CAPRON 8270, MI=0,5-0,7 CAPRON 8270, MNO.5-0,7 PET 7207 19440-149-1 09/25/97 PET 7207 19440-150-1 09/26/97 PET 7207 19440-151-1 09/26/97 PET 7207 19440-154-1 10/01/97 19440-159-1 10/06/97 19440-160-1 10/06/97 19440-161-1 10/07/97 5533 CAPRON 8270, MI=0,5-0,7 CAPRON 8270, MI=0,5-0,7 CAPRON 8270, MI=0,5-0,7 Elf Atochem, R20-LM PBD Elf Atochem, R20-LM PBD CAPRON 8270, MI=0,5-0,7 CAPRON 8270, MI=0,5-0,7 .3, 1-2. 10 JEFFAMINE D-2000 JEFFAMINE D2000/ JEFFAMINE D2000/ JEFFAMINE D-2000/ Elf Atochem, R20-LM PBD Dow P1200 Dow P1200/ JEFFAMINE D2000/ -14,7% JEFFAMINE ( -2% JEFFAMINE ( 250 -4% JEFFAMINE -500 Ruska 500 JEFFAMINE D500 2000/ 25:7, Dow 1200/ EAPBD 25:75, Dow/PBD +CAT. 200 + BENZO 50:50, Dow P1200/ EAPBD 50:50, Dow/PBD +CAT. 200 +BENZO 100 100 Dow P1200 Dow P1200 + 500 .3, . , , .3, . PET, ) ) -4% JEFFAMINE -500 500 , 0%. -3000, Nylon 6, 28 60° -3000, Nylon 6, PET 7207 , , 500 PET 7207 , . 4 .3. , , , , . , , .
ДивитисяДодаткова інформація
Назва патенту англійськоюActive oxygen and scavenging compositions and their use in packaging articles
Назва патенту російськоюКомпозиционные материалы, активно поглощающие кислород, и их применение в упаковочных изделиях
МПК / Мітки
МПК: B65D 81/24, C08G 81/00, B32B 37/14, B32B 27/08
Мітки: вироби, поглинають, чутливої, матеріали, шаруваті, основі, речовини, пакування, композиції, кисень, кисню, пакувальні, спосіб
Код посилання
<a href="https://ua.patents.su/13-63974-kompozici-shho-poglinayut-kisen-sharuvati-materiali-i-pakuvalni-virobi-na-kh-osnovi-ta-sposib-pakuvannya-chutlivo-do-kisnyu-rechovini.html" target="_blank" rel="follow" title="База патентів України">Композиції, що поглинають кисень, шаруваті матеріали і пакувальні вироби на їх основі, та спосіб пакування чутливої до кисню речовини</a>
Попередній патент: Пристрій для радіолокаційного дистанційного зондування
Випадковий патент: Шестеренна гідромашина зовнішнього зчеплення
