Пневмоімпульсний спосіб транспортування неньютонівських рідин

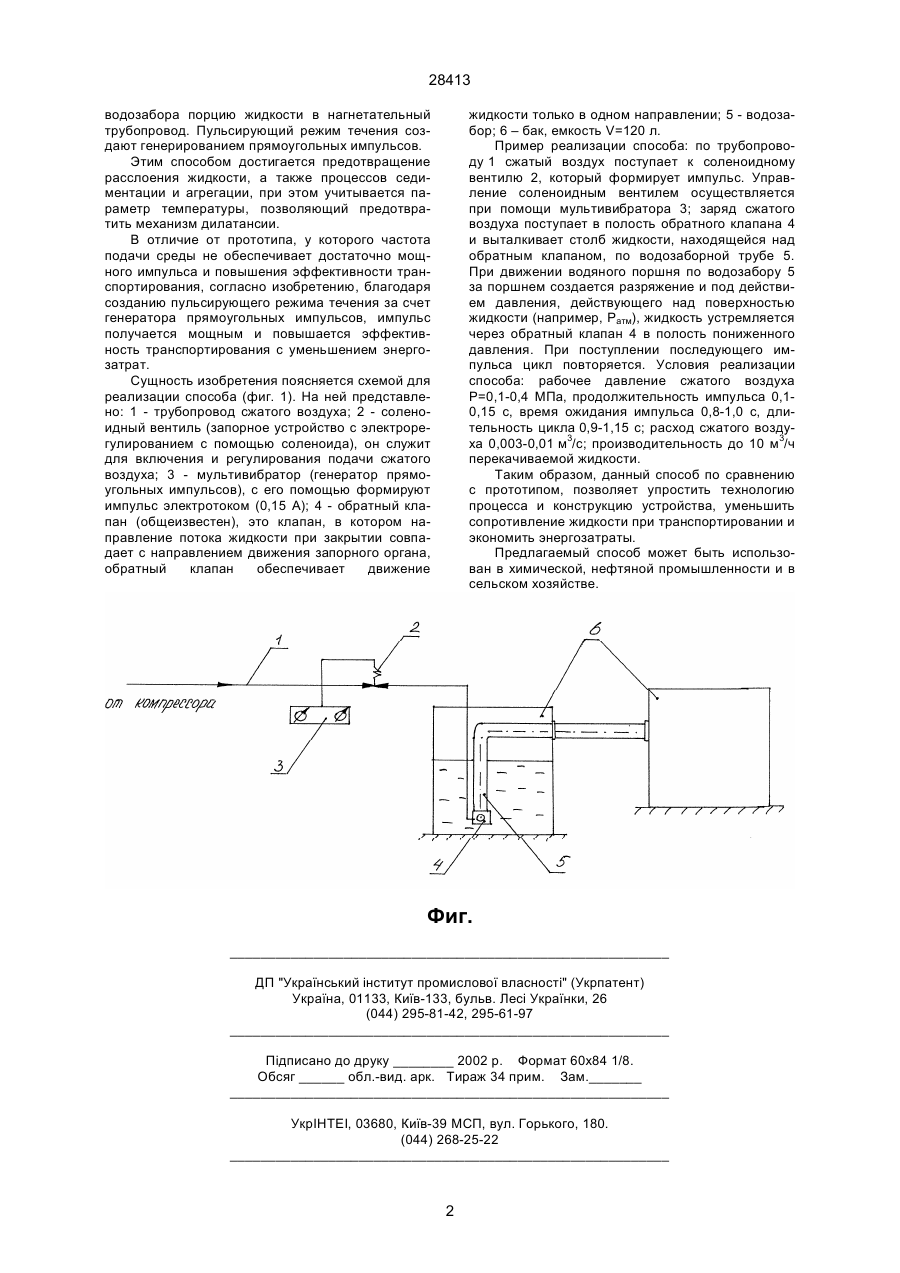

1. Пневмоимпульсный способ транспортирования неньютоновских жидкостей, включающий 28413 водозабора порцию жидкости в нагнетательный трубопровод. Пульсирующий режим течения создают генерированием прямоугольных импульсов. Этим способом достигается предотвращение расслоения жидкости, а также процессов седиментации и агрегации, при этом учитывается параметр температуры, позволяющий предотвратить механизм дилатансии. В отличие от прототипа, у которого частота подачи среды не обеспечивает достаточно мощного импульса и повышения эффективности транспортирования, согласно изобретению, благодаря созданию пульсирующего режима течения за счет генератора прямоугольных импульсов, импульс получается мощным и повышается эффективность транспортирования с уменьшением энергозатрат. Сущность изобретения поясняется схемой для реализации способа (фиг. 1). На ней представлено: 1 - трубопровод сжатого воздуха; 2 - соленоидный вентиль (запорное устройство с электрорегулированием с помощью соленоида), он служит для включения и регулирования подачи сжатого воздуха; 3 - мультивибратор (генератор прямоугольных импульсов), с его помощью формируют импульс электротоком (0,15 А); 4 - обратный клапан (общеизвестен), это клапан, в котором направление потока жидкости при закрытии совпадает с направлением движения запорного органа, обратный клапан обеспечивает движение жидкости только в одном направлении; 5 - водозабор; 6 – бак, емкость V=120 л. Пример реализации способа: по трубопроводу 1 сжатый воздух поступает к соленоидному вентилю 2, который формирует импульс. Управление соленоидным вентилем осуществляется при помощи мультивибратора 3; заряд сжатого воздуха поступает в полость обратного клапана 4 и выталкивает столб жидкости, находящейся над обратным клапаном, по водозаборной трубе 5. При движении водяного поршня по водозабору 5 за поршнем создается разряжение и под действием давления, действующего над поверхностью жидкости (например, Ратм), жидкость устремляется через обратный клапан 4 в полость пониженного давления. При поступлении последующего импульса цикл повторяется. Условия реализации способа: рабочее давление сжатого воздуха Р=0,1-0,4 МПа, продолжительность импульса 0,10,15 с, время ожидания импульса 0,8-1,0 с, длительность цикла 0,9-1,15 с; расход сжатого воздуха 0,003-0,01 м3/с; производительность до 10 м3/ч перекачиваемой жидкости. Таким образом, данный способ по сравнению с прототипом, позволяет упростить технологию процесса и конструкцию устройства, уменьшить сопротивление жидкости при транспортировании и экономить энергозатраты. Предлагаемый способ может быть использован в химической, нефтяной промышленности и в сельском хозяйстве. Фиг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 2
