Світлодіод

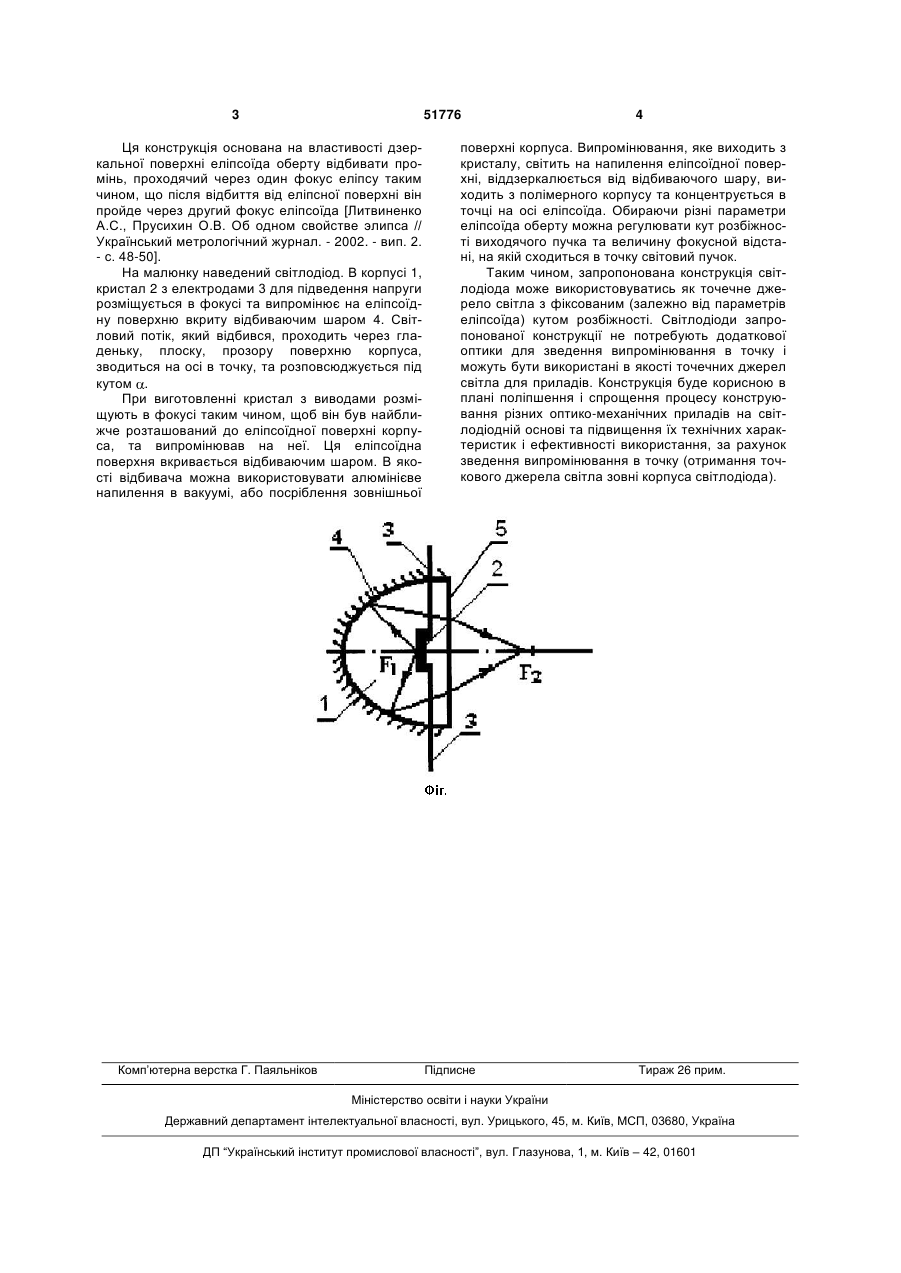

Світлодіод, що містить полімерний корпус, одна з обмежуючих поверхонь якого виконана у вигляді частини еліпсоїда оберту, а друга у вигляді площини, в якому в фокусі еліпсоїда оберту фіксується кристал з електродами для підведення напруги, який відрізняється тим, що кристал розміщений в фокусі найближче розташованому до еліпсоїдної поверхні, яка покрита відбиваючим шаром, з можливістю випромінювання на неї. (19) (21) u201002862 (22) 15.03.2010 (24) 26.07.2010 (46) 26.07.2010, Бюл.№ 14, 2010 р. (72) ЛИТВИНЕНКО АНАТОЛІЙ САВЕЛІЙОВИЧ, ПОЛІЩУК ОКСАНА ЮРІЇВНА (73) ХАРКІВСЬКА НАЦІОНАЛЬНА АКАДЕМІЯ МІСЬКОГО ГОСПОДАРСТВА 3 51776 Ця конструкція основана на властивості дзеркальної поверхні еліпсоїда оберту відбивати промінь, проходячий через один фокус еліпсу таким чином, що після відбиття від еліпсної поверхні він пройде через другий фокус еліпсоїда [Литвиненко А.С., Прусихин О.В. Об одном свойстве элипса // Український метрологічний журнал. - 2002. - вип. 2. - с. 48-50]. На малюнку наведений світлодіод. В корпусі 1, кристал 2 з електродами 3 для підведення напруги розміщується в фокусі та випромінює на еліпсоїдну поверхню вкриту відбиваючим шаром 4. Світловий потік, який відбився, проходить через гладеньку, плоску, прозору поверхню корпуса, зводиться на осі в точку, та розповсюджується під кутом . При виготовленні кристал з виводами розміщують в фокусі таким чином, щоб він був найближче розташований до еліпсоїдної поверхні корпуса, та випромінював на неї. Ця еліпсоїдна поверхня вкривається відбиваючим шаром. В якості відбивача можна використовувати алюмінієве напилення в вакуумі, або посріблення зовнішньої Комп’ютерна верстка Г. Паяльніков 4 поверхні корпуса. Випромінювання, яке виходить з кристалу, світить на напилення еліпсоїдної поверхні, віддзеркалюється від відбиваючого шару, виходить з полімерного корпусу та концентрується в точці на осі еліпсоїда. Обираючи різні параметри еліпсоїда оберту можна регулювати кут розбіжності виходячого пучка та величину фокусной відстані, на якій сходиться в точку світовий пучок. Таким чином, запропонована конструкція світлодіода може використовуватись як точечне джерело світла з фіксованим (залежно від параметрів еліпсоїда) кутом розбіжності. Світлодіоди запропонованої конструкції не потребують додаткової оптики для зведення випромінювання в точку і можуть бути використані в якості точечних джерел світла для приладів. Конструкція буде корисною в плані поліпшення і спрощення процесу конструювання різних оптико-механічних приладів на світлодіодній основі та підвищення їх технічних характеристик і ефективності використання, за рахунок зведення випромінювання в точку (отримання точкового джерела світла зовні корпуса світлодіода). Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
