Спосіб комутації електричних сигналів при вимірюванні термоелектричних параметрів

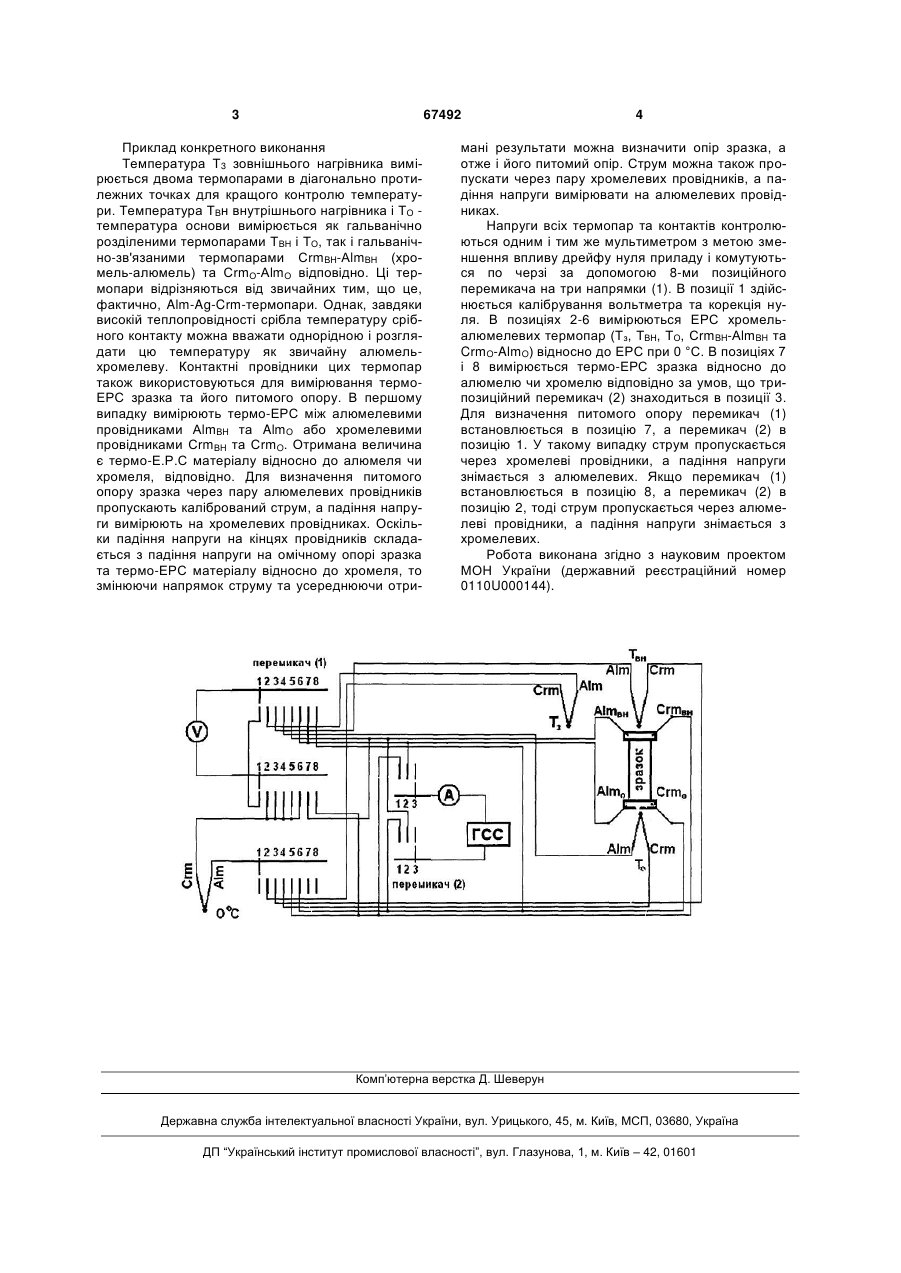

Спосіб комутації електричних сигналів при вимірюванні термоелектричних параметрів, у якому використовують комірку з двома нагрівниками, хромелеві та алюмелеві термопари, генератор стабільного струму, який відрізняється тим, що комутацію між хромелевими та алюмелевими термопарами здійснюють за допомогою восьмипозиційного перемикача. (19) (21) u201108920 (22) 15.07.2011 (24) 27.02.2012 (46) 27.02.2012, Бюл.№ 4, 2012 р. (72) ГАЛУЩАК МАР'ЯН ОЛЕКСІЙОВИЧ, ФРЕЇК ДМИТРО МИХАЙЛОВИЧ, БОРИК ВІКТОР ВАСИЛЬОВИЧ, ТЕРЛЕЦЬКИЙ АНДРІЙ ІВАНОВИЧ, ТКАЧУК АНДРІЙ ІВАНОВИЧ (73) ІВАНО-ФРАНКІВСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ НАФТИ І ГАЗУ 3 67492 Приклад конкретного виконання Температура Т3 зовнішнього нагрівника вимірюється двома термопарами в діагонально протилежних точках для кращого контролю температури. Температура ТВн внутрішнього нагрівника і ТО температура основи вимірюється як гальванічно розділеними термопарами ТВН і ТО, так і гальванічно-зв'язаними термопарами СrmBH-АlmВН (хромель-алюмель) та СrmО-АlmО відповідно. Ці термопари відрізняються від звичайних тим, що це, фактично, Alm-Ag-Crm-термопари. Однак, завдяки високій теплопровідності срібла температуру срібного контакту можна вважати однорідною і розглядати цю температуру як звичайну алюмельхромелеву. Контактні провідники цих термопар також використовуються для вимірювання термоЕРС зразка та його питомого опору. В першому випадку вимірюють термо-ЕРС між алюмелевими провідниками АlmBH та AlmО або хромелевими провідниками СrmВH та СrmO. Отримана величина є термо-Е.Р.С матеріалу відносно до алюмеля чи хромеля, відповідно. Для визначення питомого опору зразка через пару алюмелевих провідників пропускають калібрований струм, а падіння напруги вимірюють на хромелевих провідниках. Оскільки падіння напруги на кінцях провідників складається з падіння напруги на омічному опорі зразка та термо-ЕРС матеріалу відносно до хромеля, то змінюючи напрямок струму та усереднюючи отри 4 мані результати можна визначити опір зразка, а отже і його питомий опір. Струм можна також пропускати через пару хромелевих провідників, а падіння напруги вимірювати на алюмелевих провідниках. Напруги всіх термопар та контактів контролюються одним і тим же мультиметром з метою зменшення впливу дрейфу нуля приладу і комутуються по черзі за допомогою 8-ми позиційного перемикача на три напрямки (1). В позиції 1 здійснюється калібрування вольтметра та корекція нуля. В позиціях 2-6 вимірюються ЕРС хромельалюмелевих термопар (Тз, ТВН, ТО, СrmBH-АlmBH та CrmO-AlmO) відносно до ЕРС при 0 °С. В позиціях 7 і 8 вимірюється термо-ЕРС зразка відносно до алюмелю чи хромелю відповідно за умов, що трипозиційний перемикач (2) знаходиться в позиції 3. Для визначення питомого опору перемикач (1) встановлюється в позицію 7, а перемикач (2) в позицію 1. У такому випадку струм пропускається через хромелеві провідники, а падіння напруги знімається з алюмелевих. Якщо перемикач (1) встановлюється в позицію 8, а перемикач (2) в позицію 2, тоді струм пропускається через алюмелеві провідники, а падіння напруги знімається з хромелевих. Робота виконана згідно з науковим проектом МОН України (державний реєстраційний номер 0110U000144). Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
