Спосіб регенерації відходів, які містять тіогалат талію

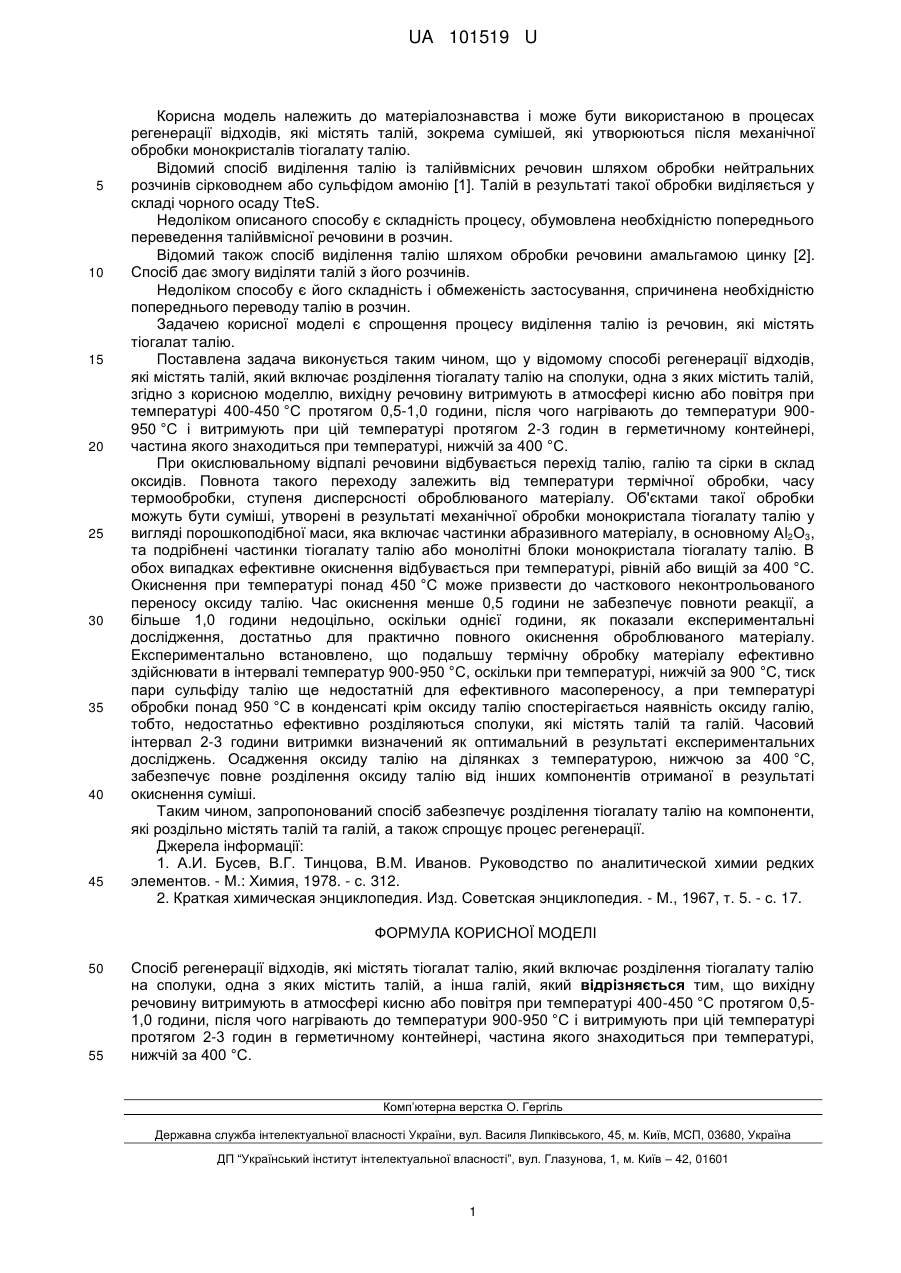

Реферат: Спосіб включає розділення тіогалату талію на сполуки, одна з яких містить талій, а інша галій, шляхом витримки вихідної речовини в атмосфері кисню або повітря при температурі 400-450 °C протягом 0,5-1,0 години з наступним нагріванням до температури 900-950 °C і витримкою при цій температурі протягом 1-2 годин в герметичному контейнері, частина якого знаходиться при температурі, нижчій за 400 °C. UA 101519 U (12) UA 101519 U UA 101519 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до матеріалознавства і може бути використаною в процесах регенерації відходів, які містять талій, зокрема сумішей, які утворюються після механічної обробки монокристалів тіогалату талію. Відомий спосіб виділення талію із талійвмісних речовин шляхом обробки нейтральних розчинів сірководнем або сульфідом амонію [1]. Талій в результаті такої обробки виділяється у складі чорного осаду TteS. Недоліком описаного способу є складність процесу, обумовлена необхідністю попереднього переведення талійвмісної речовини в розчин. Відомий також спосіб виділення талію шляхом обробки речовини амальгамою цинку [2]. Спосіб дає змогу виділяти талій з його розчинів. Недоліком способу є його складність і обмеженість застосування, спричинена необхідністю попереднього переводу талію в розчин. Задачею корисної моделі є спрощення процесу виділення талію із речовин, які містять тіогалат талію. Поставлена задача виконується таким чином, що у відомому способі регенерації відходів, які містять талій, який включає розділення тіогалату талію на сполуки, одна з яких містить талій, згідно з корисною моделлю, вихідну речовину витримують в атмосфері кисню або повітря при температурі 400-450 °C протягом 0,5-1,0 години, після чого нагрівають до температури 900950 °C і витримують при цій температурі протягом 2-3 годин в герметичному контейнері, частина якого знаходиться при температурі, нижчій за 400 °C. При окислювальному відпалі речовини відбувається перехід талію, галію та сірки в склад оксидів. Повнота такого переходу залежить від температури термічної обробки, часу термообробки, ступеня дисперсності оброблюваного матеріалу. Об'єктами такої обробки можуть бути суміші, утворені в результаті механічної обробки монокристала тіогалату талію у вигляді порошкоподібної маси, яка включає частинки абразивного матеріалу, в основному Аl2О3, та подрібнені частинки тіогалату талію або монолітні блоки монокристала тіогалату талію. В обох випадках ефективне окиснення відбувається при температурі, рівній або вищій за 400 °C. Окиснення при температурі понад 450 °C може призвести до часткового неконтрольованого переносу оксиду талію. Час окиснення менше 0,5 години не забезпечує повноти реакції, а більше 1,0 години недоцільно, оскільки однієї години, як показали експериментальні дослідження, достатньо для практично повного окиснення оброблюваного матеріалу. Експериментально встановлено, що подальшу термічну обробку матеріалу ефективно здійснювати в інтервалі температур 900-950 °C, оскільки при температурі, нижчій за 900 °C, тиск пари сульфіду талію ще недостатній для ефективного масопереносу, а при температурі обробки понад 950 °C в конденсаті крім оксиду талію спостерігається наявність оксиду галію, тобто, недостатньо ефективно розділяються сполуки, які містять талій та галій. Часовий інтервал 2-3 години витримки визначений як оптимальний в результаті експериментальних досліджень. Осадження оксиду талію на ділянках з температурою, нижчою за 400 °C, забезпечує повне розділення оксиду талію від інших компонентів отриманої в результаті окиснення суміші. Таким чином, запропонований спосіб забезпечує розділення тіогалату талію на компоненти, які роздільно містять талій та галій, а також спрощує процес регенерації. Джерела інформації: 1. А.И. Бусев, В.Г. Тинцова, В.М. Иванов. Руководство по аналитической химии редких элементов. - М.: Химия, 1978. - с. 312. 2. Краткая химическая энциклопедия. Изд. Советская энциклопедия. - М., 1967, т. 5. - с. 17. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Спосіб регенерації відходів, які містять тіогалат талію, який включає розділення тіогалату талію на сполуки, одна з яких містить талій, а інша галій, який відрізняється тим, що вихідну речовину витримують в атмосфері кисню або повітря при температурі 400-450 °C протягом 0,51,0 години, після чого нагрівають до температури 900-950 °C і витримують при цій температурі протягом 2-3 годин в герметичному контейнері, частина якого знаходиться при температурі, нижчій за 400 °C. Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
