Застосування полікристалічного йодид-пентатіофосфату міді cu6ps5i як матеріалу композита для твердоелектролітичного джерела енергії

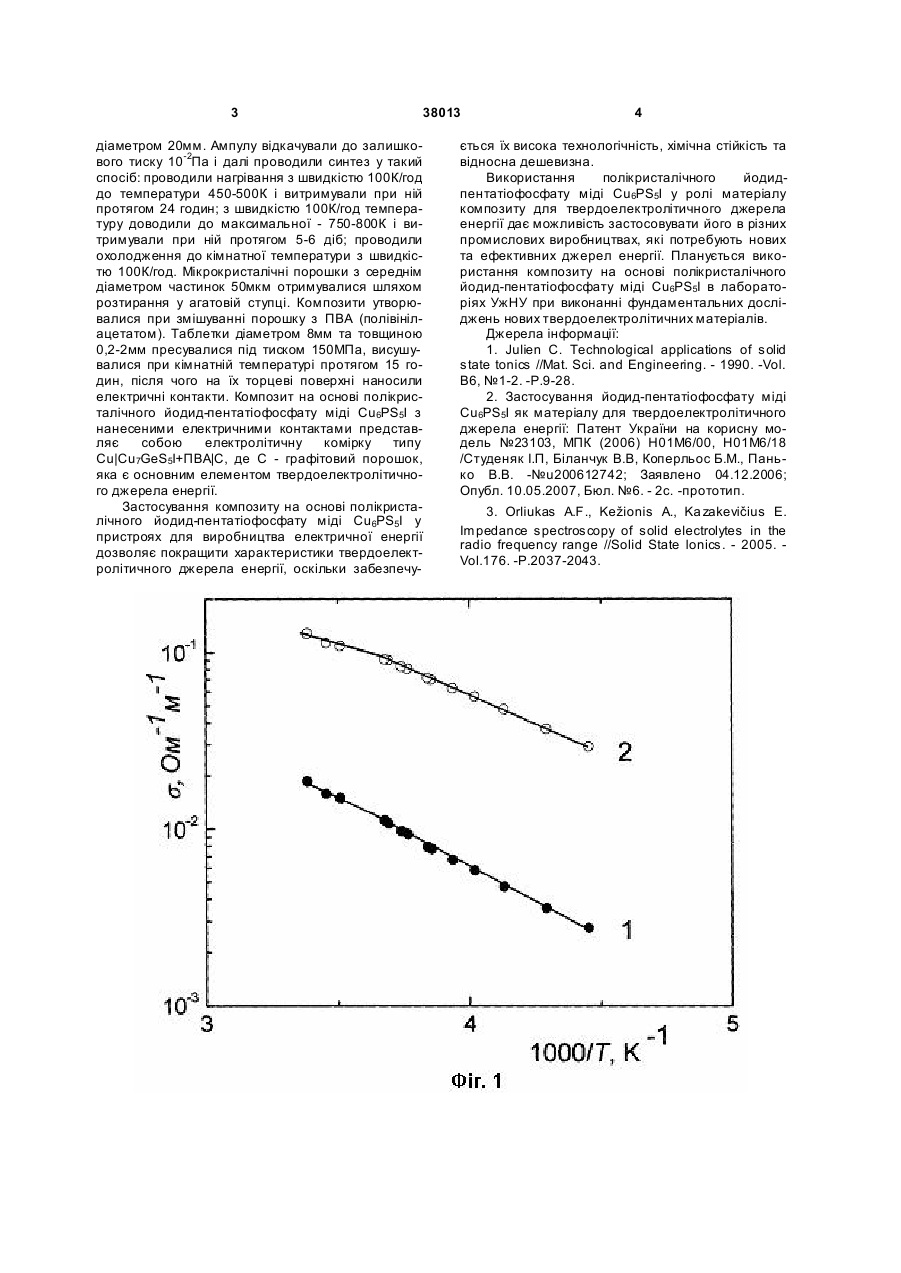

Застосування полікристалічного йодидпентатіофосфату міді Сu6РS5І як матеріалу композита для твердоелектролітичного джерела енергії. (19) (21) u200804381 (22) 07.04.2008 (24) 25.12.2008 (46) 25.12.2008, Бюл.№ 24, 2008 р. (72) СТУДЕНЯК ІГОР ПЕТРОВИЧ, UA, БУЧУК РОМАН ЮРІЙОВИЧ, UA, КОПЕРЛЬОС БОГДАН МИ ХАЙЛОВИЧ, U A, П АНЬКО ВАСИЛЬ ВАСИЛЬОВИЧ, UA, ПРІЦ ІВАН П АВЛОВИЧ, U A 3 38013 діаметром 20мм. Ампулу відкачували до залишкового тиску 10-2Па і далі проводили синтез у такий спосіб: проводили нагрівання з швидкістю 100К/год до температури 450-500К і витримували при ній протягом 24 годин; з швидкістю 100К/год температуру доводили до максимальної - 750-800К і витримували при ній протягом 5-6 діб; проводили охолодження до кімнатної температури з швидкістю 100К/год. Мікрокристалічні порошки з середнім діаметром частинок 50мкм отримувалися шляхом розтирання у агатовій ступці. Композити утворювалися при змішуванні порошку з ПВА (полівінілацетатом). Таблетки діаметром 8мм та товщиною 0,2-2мм пресувалися під тиском 150МПа, висушувалися при кімнатній температурі протягом 15 годин, після чого на їх торцеві поверхні наносили електричні контакти. Композит на основі полікристалічного йодид-пентатіофосфату міді Сu6РS5І з нанесеними електричними контактами представляє собою електролітичну комірку типу Cu|Cu7GeS5І+ПBA|C, де С - графітовий порошок, яка є основним елементом твердоелектролітичного джерела енергії. Застосування композиту на основі полікристалічного йодид-пентатіофосфату міді Cu6PS5I у пристроях для виробництва електричної енергії дозволяє покращити характеристики твердоелектролітичного джерела енергії, оскільки забезпечу 4 ється їх висока технологічність, хімічна стійкість та відносна дешевизна. Використання полікристалічного йодидпентатіофосфату міді Сu6РS5І у ролі матеріалу композиту для твердоелектролітичного джерела енергії дає можливість застосовувати його в різних промислових виробництвах, які потребують нових та ефективних джерел енергії. Планується використання композиту на основі полікристалічного йодид-пентатіофосфату міді Сu6РS5І в лабораторіях УжНУ при виконанні фундаментальних досліджень нових твердоелектролітичних матеріалів. Джерела інформації: 1. Julien С. Technological applications of solid state tonics //Mat. Sci. and Engineering. - 1990. -Vol. B6, №1-2. -P.9-28. 2. Застосування йодид-пентатіофосфату міді Сu6РS5І як матеріалу для твердоелектролітичного джерела енергії: Патент України на корисну модель №23103, МПК (2006) Н01М6/00, Н01М6/18 /Студеняк І.П, Біланчук В.В, Коперльос Б.М., Панько В.В. -№u200612742; Заявлено 04.12.2006; Опубл. 10.05.2007, Бюл. №6. - 2с. -прототип. 3. Orliukas A.F., Kežionis A., Ka zakevičius E. Impedance spectroscopy of solid electrolytes in the radio frequency range //Solid State lonics. - 2005. Vol.176. -P.2037-2043. 5 Комп’ютерна в ерстка Л.Литв иненко 38013 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
