Низькочастотний генератор
Номер патенту: 42998
Опубліковано: 15.11.2001
Автори: Варшава Славомир Степанович, Островський Ігор Петрович, Дружинін Анатолій Олександрович
Формула / Реферат
Низькочастотний генератор, що містить з'єднані між собою резистори, джерело струму, який відрізняється тим, що резистори виконані у формі «Х»- подібного зростка двох ниткоподібних кристалів Si n-типу з питомим пором » 1,0 Ом×см, а джерело під'єднане до одного з резисторів.
Текст

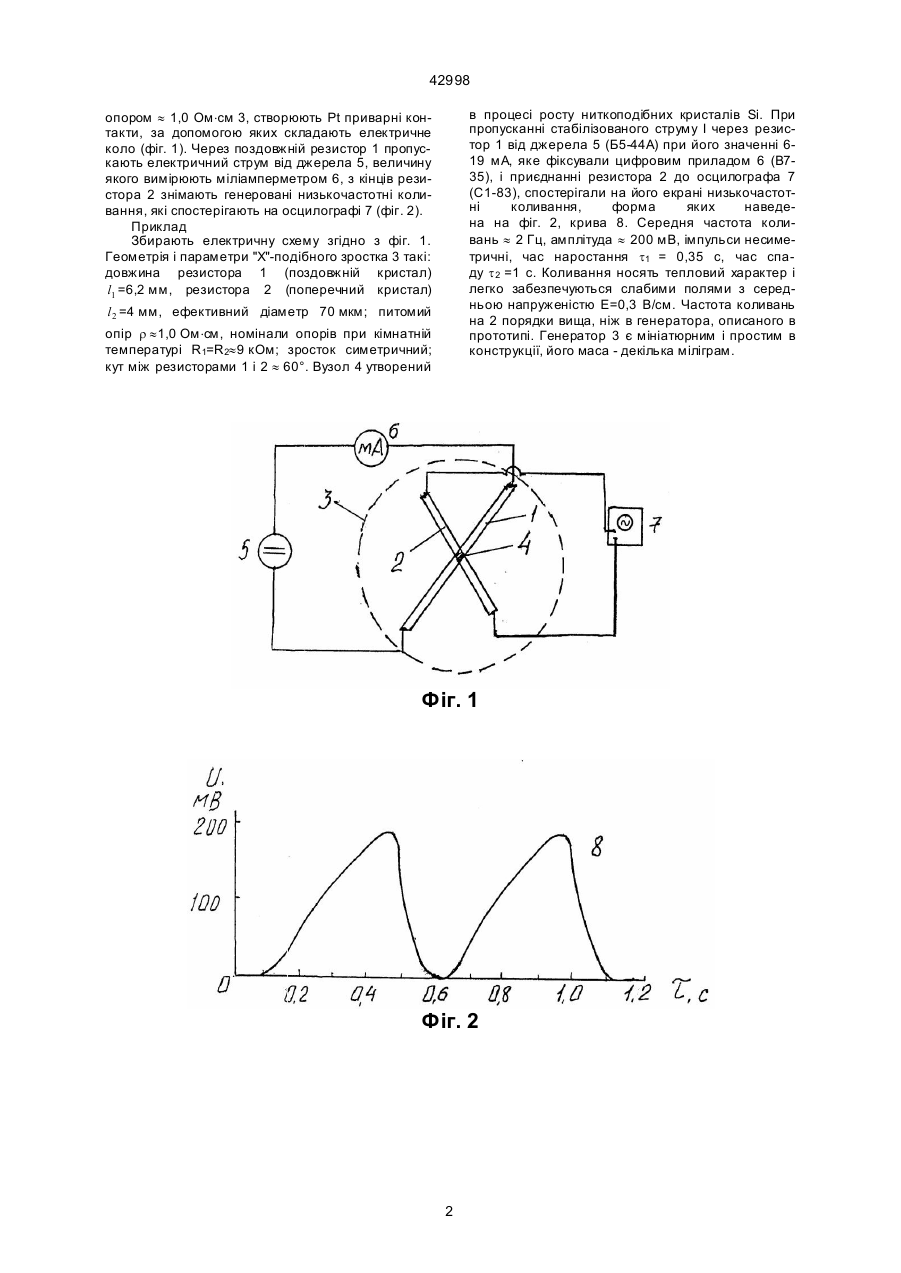

Низькочастотний генератор, що містить з'єднані між собою резистори, джерело струму, який відрізняє ться тим, що резистори виконані у формі "Х"-подібного зростка двох ниткоподібних кристалів Si n-типу з питомим пором » 1,0 Ом ×см, а джерело під'єднане до одного з резисторів. (19) (21) 2000116355 (22) 10.11.2000 (24) 15.11.2001 (33) UA (46) 15.11.2001, Бюл. № 10, 2001 р. (72) Варшава Славомир Степанович, Дружинін Анатолій Олександрович, Островський Ігор Петрович 42998 в процесі росту ниткоподібних кристалів Sі. При пропусканні стабілізованого струму I через резистор 1 від джерела 5 (Б5-44А) при його значенні 619 мА, яке фіксували цифровим приладом 6 (В735), і приєднанні резистора 2 до осцилографа 7 (С1-83), спостерігали на його екрані низькочастотні коливання, форма яких наведена на фіг. 2, крива 8. Середня частота коливань » 2 Гц, амплітуда » 200 мВ, імпульси несиметричні, час наростання t1 = 0,35 с, час спаду t 2 =1 с. Коливання носять тепловий характер і легко забезпечуються слабими полями з середньою напруженістю Е=0,3 В/см. Частота коливань на 2 порядки вища, ніж в генератора, описаного в прототипі. Генератор 3 є мініатюрним і простим в конструкції, його маса - декілька міліграм. опором » 1,0 Ом ×см 3, створюють Рt приварні контакти, за допомогою яких складають електричне коло (фіг. 1). Через поздовжній резистор 1 пропускають електричний струм від джерела 5, величину якого вимірюють міліамперметром 6, з кінців резистора 2 знімають генеровані низькочастотні коливання, які спостерігають на осцилографі 7 (фіг. 2). Приклад Збирають електричну схему згідно з фіг. 1. Геометрія і параметри "Х"-подібного зростка 3 такі: довжина резистора 1 (поздовжній кристал) l1 =6,2 мм, резистора 2 (поперечний кристал) l 2 =4 мм, ефективний діаметр 70 мкм; питомий опір r »1,0 Ом ×см, номінали опорів при кімнатній температурі R1=R2»9 кОм; зросток симетричний; кут між резисторами 1 і 2 » 60°. Вузол 4 утворений Фіг. 1 Фіг. 2 2 42998 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 3
