Підігрівна багатошарова підлога будинку

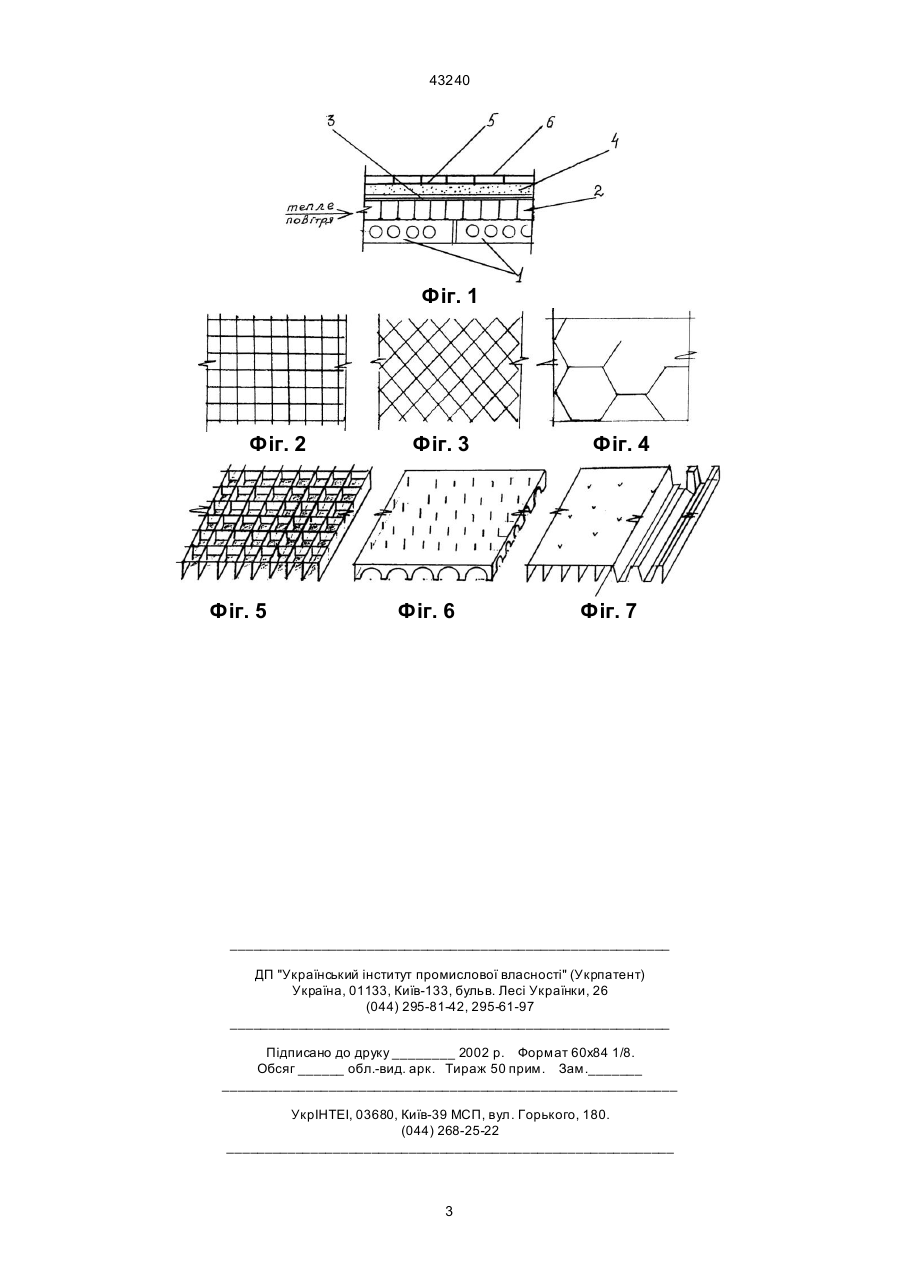

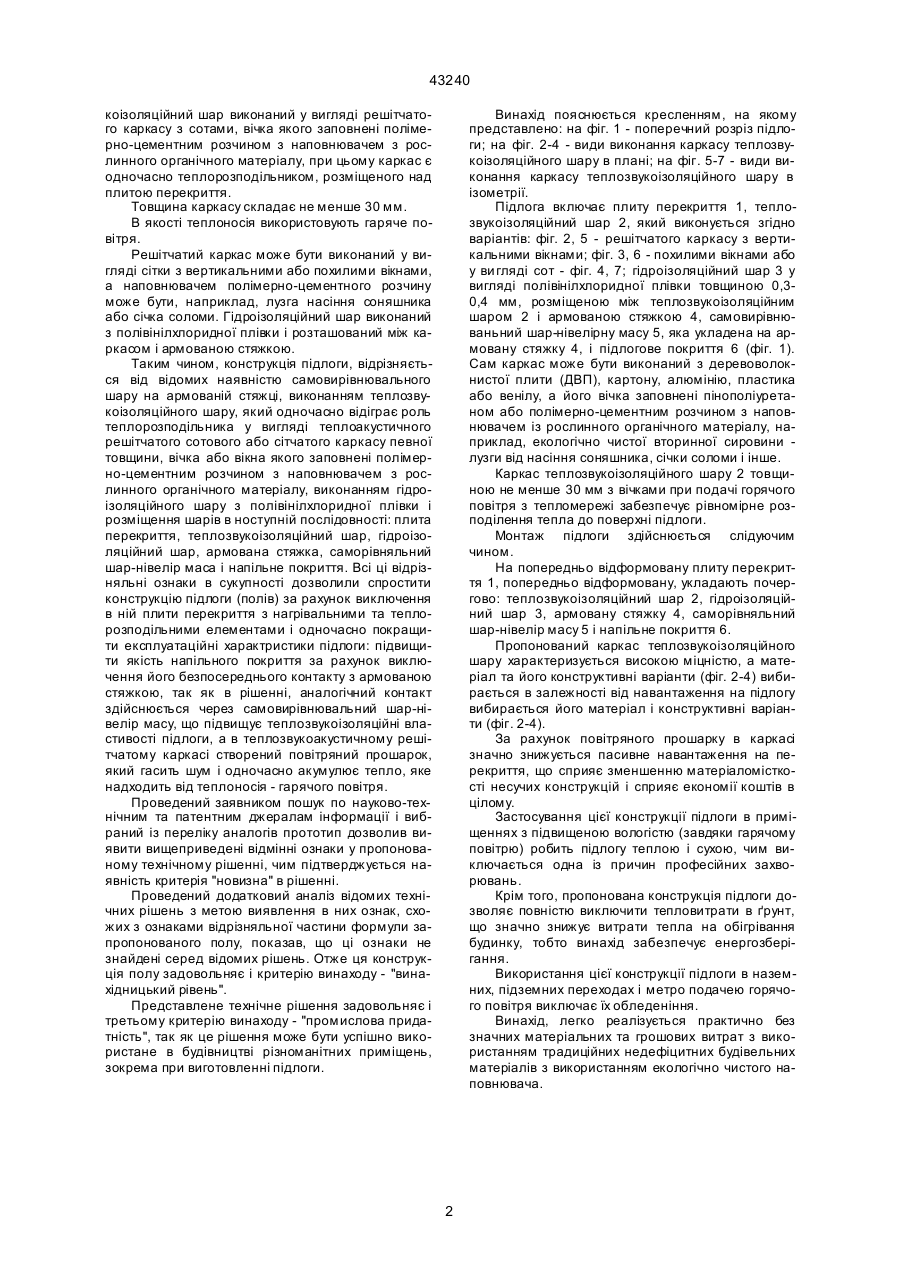

1. Підігрівна багатошарова підлога будинку, яка включає гідро- і тепло- звукоізоляційні шари, плиту перекриття, контактуючу з одним з шарів, армовану стяжку та підлогове покриття, яка відрізняється тим, що вона оснащена самовирівнювальним шаром - нівелірною масою, розміщеною на армованій стяжці, а теплозвукоізолюючі шари виконані у вигляді решітчастого каркаса з сотами, вічка якого заповнені полімерно-цементним розчином з наповнювачем з рослинного органічного ма 43240 коізоляційний шар виконаний у вигляді решітчатого каркасу з сотами, вічка якого заповнені полімерно-цементним розчином з наповнювачем з рослинного органічного матеріалу, при цьому каркас є одночасно теплорозподільником, розміщеного над плитою перекриття. Товщина каркасу складає не менше 30 мм. В якості теплоносія використовують гаряче повітря. Решітчатий каркас може бути виконаний у вигляді сітки з вертикальними або похилими вікнами, а наповнювачем полімерно-цементного розчину може бути, наприклад, лузга насіння соняшника або січка соломи. Гідроізоляційний шар виконаний з полівінілхлоридної плівки і розташований між каркасом і армованою стяжкою. Таким чином, конструкція підлоги, відрізняється від відомих наявністю самовирівнювального шару на армованій стяжці, виконанням теплозвукоізоляційного шару, який одночасно відіграє роль теплорозподільника у вигляді теплоакустичного решітчатого сотового або сітчатого каркасу певної товщини, вічка або вікна якого заповнені полімерно-цементним розчином з наповнювачем з рослинного органічного матеріалу, виконанням гідроізоляційного шару з полівінілхлоридної плівки і розміщення шарів в ноступній послідовності: плита перекриття, теплозвукоізоляційний шар, гідроізоляційний шар, армована стяжка, саморівняльний шар-нівелір маса і напільне покриття. Всі ці відрізняльні ознаки в сукупності дозволили спростити конструкцію підлоги (полів) за рахунок виключення в ній плити перекриття з нагрівальними та теплорозподільними елементами і одночасно покращити експлуатаційні характристики підлоги: підвищити якість напільного покриття за рахунок виключення його безпосереднього контакту з армованою стяжкою, так як в рішенні, аналогічний контакт здійснюється через самовирівнювальний шар-нівелір масу, що підвищує теплозвукоізоляційні властивості підлоги, а в теплозвукоакустичному решітчатому каркасі створений повітряний прошарок, який гасить шум і одночасно акумулює тепло, яке надходить від теплоносія - гарячого повітря. Проведений заявником пошук по науково-технічним та патентним джералам інформації і вибраний із переліку аналогів прототип дозволив виявити вищеприведені відмінні ознаки у пропонованому технічному рішенні, чим підтверджується наявність критерія "новизна" в рішенні. Проведений додатковий аналіз відомих технічних рішень з метою виявлення в них ознак, схожих з ознаками відрізняльної частини формули запропонованого полу, показав, що ці ознаки не знайдені серед відомих рішень. Отже ця конструкція полу задовольняє і критерію винаходу - "винахідницький рівень". Представлене технічне рішення задовольняє і третьому критерію винаходу - "промислова придатність", так як це рішення може бути успішно використане в будівництві різноманітних приміщень, зокрема при виготовленні підлоги. Винахід пояснюється кресленням, на якому представлено: на фіг. 1 - поперечний розріз підлоги; на фіг. 2-4 - види виконання каркасу теплозвукоізоляційного шару в плані; на фіг. 5-7 - види виконання каркасу теплозвукоізоляційного шару в ізометрії. Підлога включає плиту перекриття 1, теплозвукоізоляційний шар 2, який виконується згідно варіантів: фіг. 2, 5 - решітчатого каркасу з вертикальними вікнами; фіг. 3, 6 - похилими вікнами або у ви гляді сот - фіг. 4, 7; гідроізоляційний шар 3 у вигляді полівінілхлоридної плівки товщиною 0,30,4 мм, розміщеною між теплозвукоізоляційним шаром 2 і армованою стяжкою 4, самовирівнюваньний шар-нівелірну масу 5, яка укладена на армовану стяжку 4, і підлогове покриття 6 (фіг. 1). Сам каркас може бути виконаний з деревоволокнистої плити (ДВП), картону, алюмінію, пластика або венілу, а його вічка заповнені пінополіуретаном або полімерно-цементним розчином з наповнювачем із рослинного органічного матеріалу, наприклад, екологічно чистої вторинної сировини лузги від насіння соняшника, січки соломи і інше. Каркас теплозвукоізоляційного шару 2 товщиною не менше 30 мм з вічками при подачі горячого повітря з тепломережі забезпечує рівномірне розподілення тепла до поверхні підлоги. Монтаж підлоги здійснюється слідуючим чином. На попередньо відформовану плиту перекриття 1, попередньо відформовану, укладають почергово: теплозвукоізоляційний шар 2, гідроізоляційний шар 3, армовану стяжку 4, саморівняльний шар-нівелір масу 5 і напільне покриття 6. Пропонований каркас теплозвукоізоляційного шару характеризується високою міцністю, а матеріал та його конструктивні варіанти (фіг. 2-4) вибирається в залежності від навантаження на підлогу вибирається його матеріал і конструктивні варіанти (фіг. 2-4). За рахунок повітряного прошарку в каркасі значно знижується пасивне навантаження на перекриття, що сприяє зменшенню матеріаломісткості несучих конструкцій і сприяє економії коштів в цілому. Застосування цієї конструкції підлоги в приміщеннях з підвищеною вологістю (завдяки гарячому повітрю) робить підлогу теплою і сухою, чим виключається одна із причин професійних захворювань. Крім того, пропонована конструкція підлоги дозволяє повністю виключити тепловитрати в ґрунт, що значно знижує витрати тепла на обігрівання будинку, тобто винахід забезпечує енергозберігання. Використання цієї конструкції підлоги в наземних, підземних переходах і метро подачею горячого повітря виключає їх обледеніння. Винахід, легко реалізується практично без значних матеріальних та грошових витрат з використанням традиційних недефіцитних будівельних матеріалів з використанням екологічно чистого наповнювача. 2 43240 Фіг. 1 Фіг. 2 Фіг. 5 Фіг. 3 Фіг. 6 Фіг. 4 Фіг. 7 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
