Термоелектричний кріоекстрактор

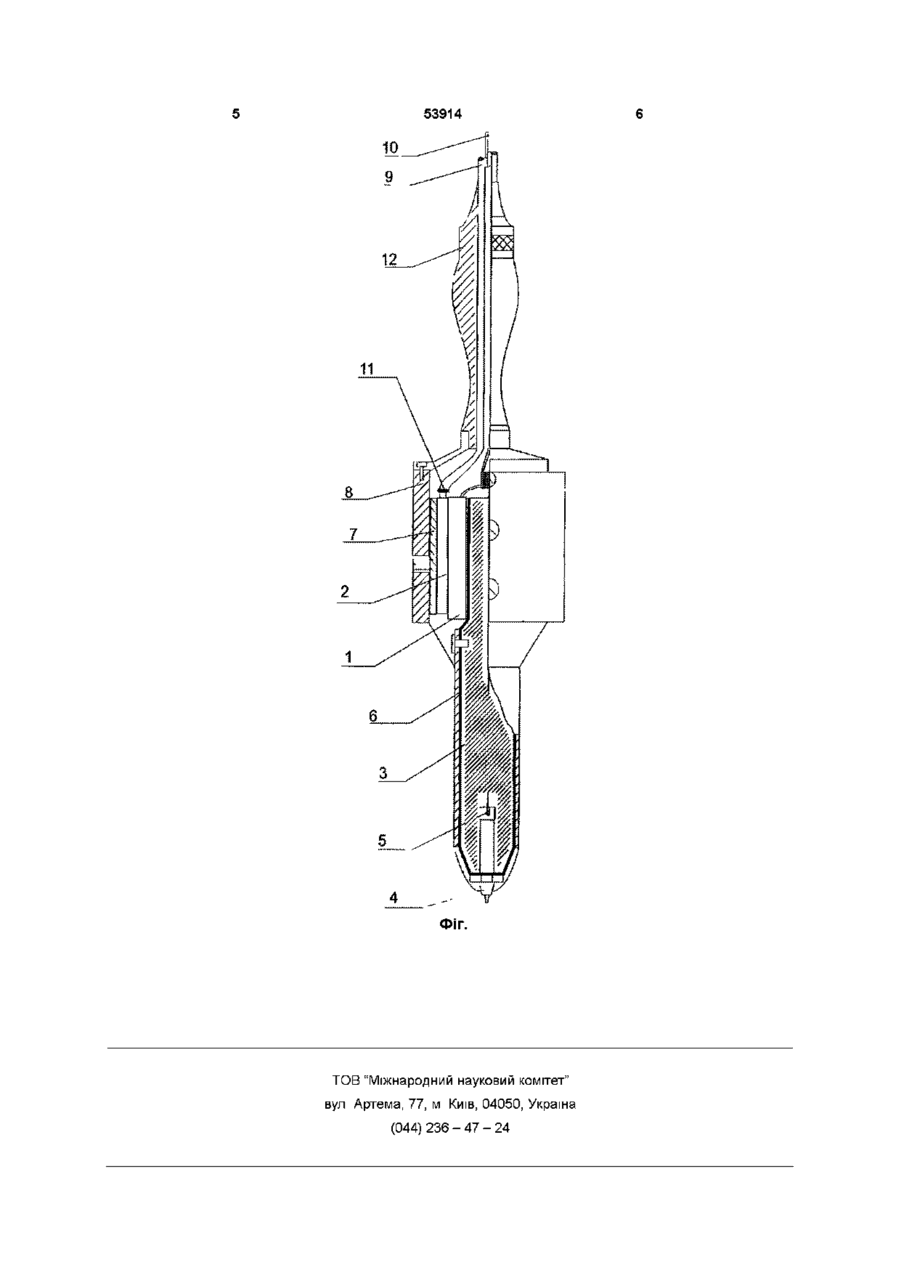

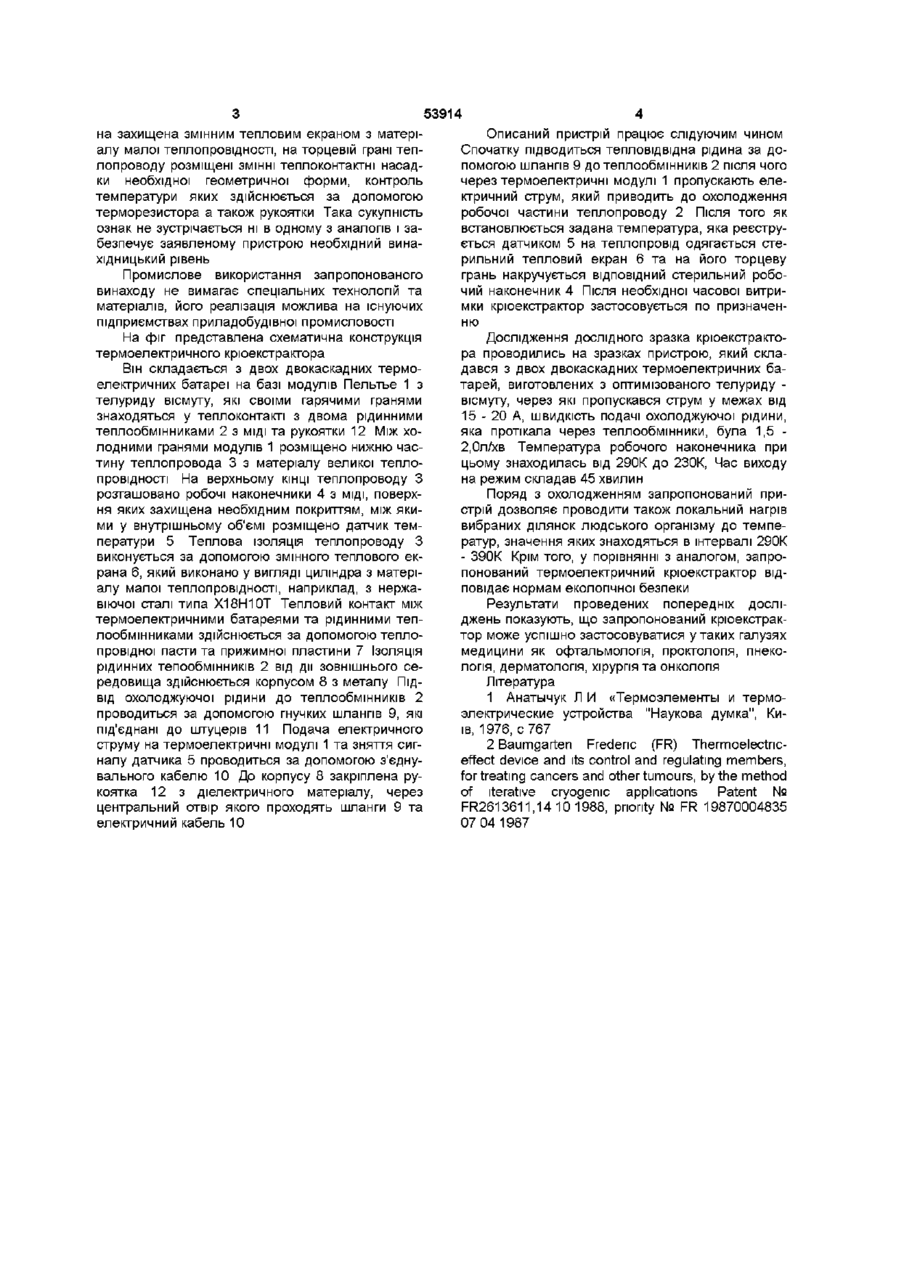

Термоелеісгричний крюекстраістор для виморожування вибраних ділянок шкіри, слизових оболонок та частин тіла людини, що складається з двох двокаскадних термоелектричних батарей на Винахід відноситься до термоелектричних приладів та пристроїв і знайде застосування в медицині та ветеринарії Він призначений для використання в хірургічній практиці при лікуванні різноманітних захворювань в онкологи, гінекологи, дерматологи, офтальмонологм, проктології та інших галузях ВІДОМІ пристрої [1], що містять термоелектричні модулі Пельтьє, розсіюючі радіатори та теплоконтактні пластини Вони дозволяють охолоджувати вибрані частини людського тіла 3 існуючих аналогів найбільш близьким по технічній суті є термоелектричний прилад [2], який застосовується в медицині для лікування онкологічних хвороб Він складається з теплоізольованого корпусу, в якому розташовано термоелектричну батарею Пельтьє, холодна грань якої знаходиться у тепловому контакті з наконечником, а гаряча охолоджується за допомогою проточного фреону Але цей прилад характеризується досить складними умовами експлуатації, високими економічними витратами та є екологічно небезпечним Крім того, він не може використовуватись у випадках лікування внутрішніх пухлин великих розмірів Тому досить актуальним є завдання створення приладу термічної дії для виморожування вибраних ділянок шкіри, слизових оболонок та пухлин при проведені хірургічних операцій та лікуванні різноманітних захворювань в онкологи, гінекологи, проктологи, офтольманологп та дерматологи Вказане завдання розв'язується тим, що за базі модулів Пельтьє, проточних теплообмінників, теплопроводу та рукоятки, який відрізняється тим, що нижня частина теплопроводу розміщена між холодними гранями модулів, а його верхня частина захищена змінним тепловим екраном з матеріалу малої теплопровідності, при цьому верхня торцева грань теплопроводу містить ЗМІННІ теплоконтактні насадки необхідної геометричної форми з матеріалу великої теплопровідності та терморезистор пропонований пристрій для виморожування вибраних ділянок шкіри, слизових оболонок та пухлин , складається з двох двокаскадних батарей на базі термоелектричних модулів Пельтьє, проточних теплообмінників, теплопроводу з матеріалу високої теплопровідності, причому нижня частина теплопроводу розміщена між холодними гранями модулів, а и верхня частина захищена змінним тепловим екраном з матеріалу малої теплопровідності, на верхній торцевій грані теплопроводу розміщені ЗМІННІ теплоконтактні насадки необхідної геометричної форми, контроль температури яких здійснюється за допомогою терморезистора, а також рукоятки ВІДПОВІДНІСТЬ критерію «новизна» запропонованого пристою забезпечує та обставина, що заявлена сукупність ознак не міститься ні в одному об'єкті існуючого рівня техніки У винаході запропоновано принципово нове рішення для пристрою, що призначено для виморожування вибраних ділянок шкіри, слизових оболонок та пухлин, яке полягає в тому, що для підвищення якості лікування та розширення галузей застосування охолодження здійснюється за допомогою двох двокаскадних (термоелектричних батарей на базі модулів Пельтьє, рідинних теплообмінників та термоелектричних батарей на базі модулів Пельтьє, рідинних теплообмінників та теплопроводу з матеріалу високої теплопровідності, причому нижня частина теплопроводу розміщена між холодними гранями модулів, а м верхня части со Ю 53914 на захищена змінним тепловим екраном з матеріалу малої теплопровідності, на торцевій грані теплопроводу розміщені ЗМІННІ теплоконтактні насадки необхідної геометричної форми, контроль температури яких здійснюється за допомогою терморезистора а також рукоятки Така сукупність ознак не зустрічається ні в одному з аналогів і забезпечує заявленому пристрою необхідний винахідницький рівень Промислове використання запропонованого винаходу не вимагає спеціальних технологій та матеріалів, його реалізація можлива на існуючих підприємствах приладобудівної промисловості На фіг представлена схематична конструкція термоелектричного крюекстрактора Він складається з двох двокаскадних термоелектричних батареї на базі модулів Пельтье 1 з телуриду вісмуту, які своїми гарячими гранями знаходяться у теплоконтакті з двома рідинними теплообмінниками 2 з МІДІ та рукоятки 12 Між холодними гранями модулів 1 розміщено нижню частину теплопровода 3 з матеріалу великої теплопровідності На верхньому КІНЦІ теплопроводу З розташовано робочі наконечники 4 з МІДІ, поверхня яких захищена необхідним покриттям, між якими у внутрішньому об'ємі розміщено датчик температури 5 Теплова ІЗОЛЯЦІЯ теплопроводу З виконується за допомогою змінного теплового екрана 6, який виконано у вигляді циліндра з матеріалу малої теплопровідності, наприклад, з нержавіючої сталі типа Х18Н10Т Тепловий контакт між термоелектричними батареями та рідинними теплообмінниками здійснюється за допомогою теплопровідної пасти та прижимної пластини 7 Ізоляція рідинних тепообмінників 2 від дії зовнішнього середовища здійснюється корпусом 8 з металу ПІДВІД охолоджуючої рідини до теплообмінників 2 проводиться за допомогою гнучких шлангів 9, які під'єднані до штуцерів 11 Подача електричного струму на термоелектричні модулі 1 та зняття сигналу датчика 5 проводиться за допомогою з'єднувального кабелю 10 До корпусу 8 закріплена рукоятка 12 з діелектричного матеріалу, через центральний отвір якого проходять шланги 9 та електричний кабель 10 Описаний пристрій працює слідуючим чином Спочатку підводиться тепловідвідна рідина за допомогою шлангів 9 до теплообмінників 2 після чого через термоелектричні модулі 1 пропускають електричний струм, який приводить до охолодження робочої частини теплопроводу 2 Після того як встановлюється задана температура, яка реєструється датчиком 5 на теплопровід одягається стерильний тепловий екран 6 та на його торцеву грань накручується ВІДПОВІДНИЙ стерильний робочий наконечник 4 Після необхідної часової витримки крюекстрактор застосовується по призначенню Дослідження дослідного зразка крюекстрактора проводились на зразках пристрою, який складався з двох двокаскадних термоелектричних батарей, виготовлених з оптимізованого телуриду вісмуту, через які пропускався струм у межах від 15 - 20 А, швидкість подачі охолоджуючої рідини, яка протікала через теплообмінники, була 1,5 2,0л/хв Температура робочого наконечника при цьому знаходилась від 290К до 230К, Час виходу на режим складав 45 хвилин Поряд з охолодженням запропонований пристрій дозволяє проводити також локальний нагрів вибраних ділянок людського організму до температур, значення яких знаходяться в інтервалі 290К - 390К Крім того, у порівнянні з аналогом, запропонований термоелектричний крюекстрактор відповідає нормам екологічної безпеки Результати проведених попередніх досліджень показують, що запропонований крюекстрактор може успішно застосовуватися у таких галузях медицини як офтальмологія, проктологія, гінекологія, дерматологія, хірургія та онкологія Література 1 Анатычук Л И «Термоэлементы и термоэлектрические устройства "Наукова думка", Київ, 1976, с 767 2 Baumgarten Frederic (FR) Thermoelectriceffect device and its control and regulating members, for treating cancers and other tumours, by the method of iterative cryogenic applications Patent № FR2613611.14 10 1988, priority № FR 19870004835 07 04 1987 53914 10 ФІГ. ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044) 236 - 47 - 24
