Спосіб контактного точкового мікрозварення

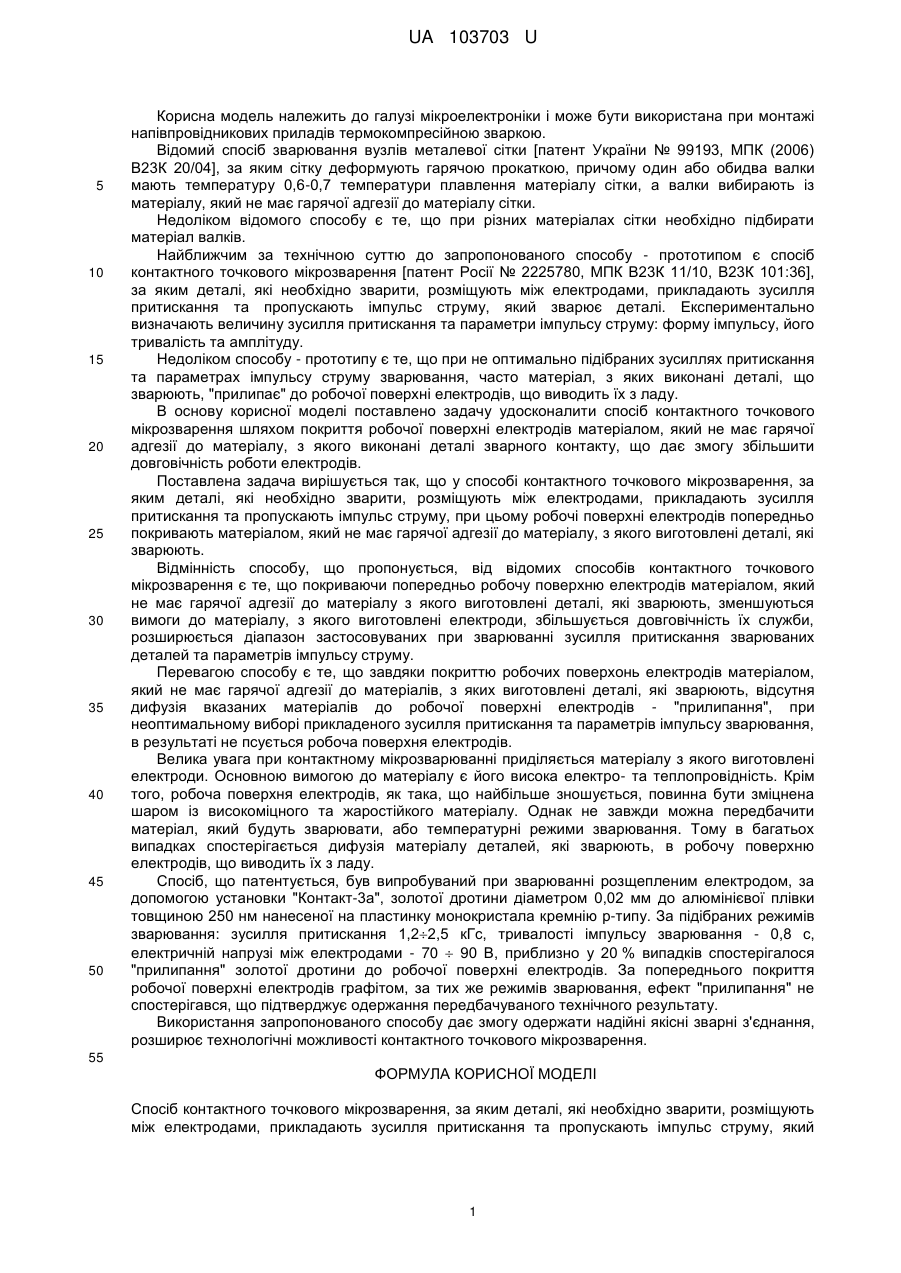

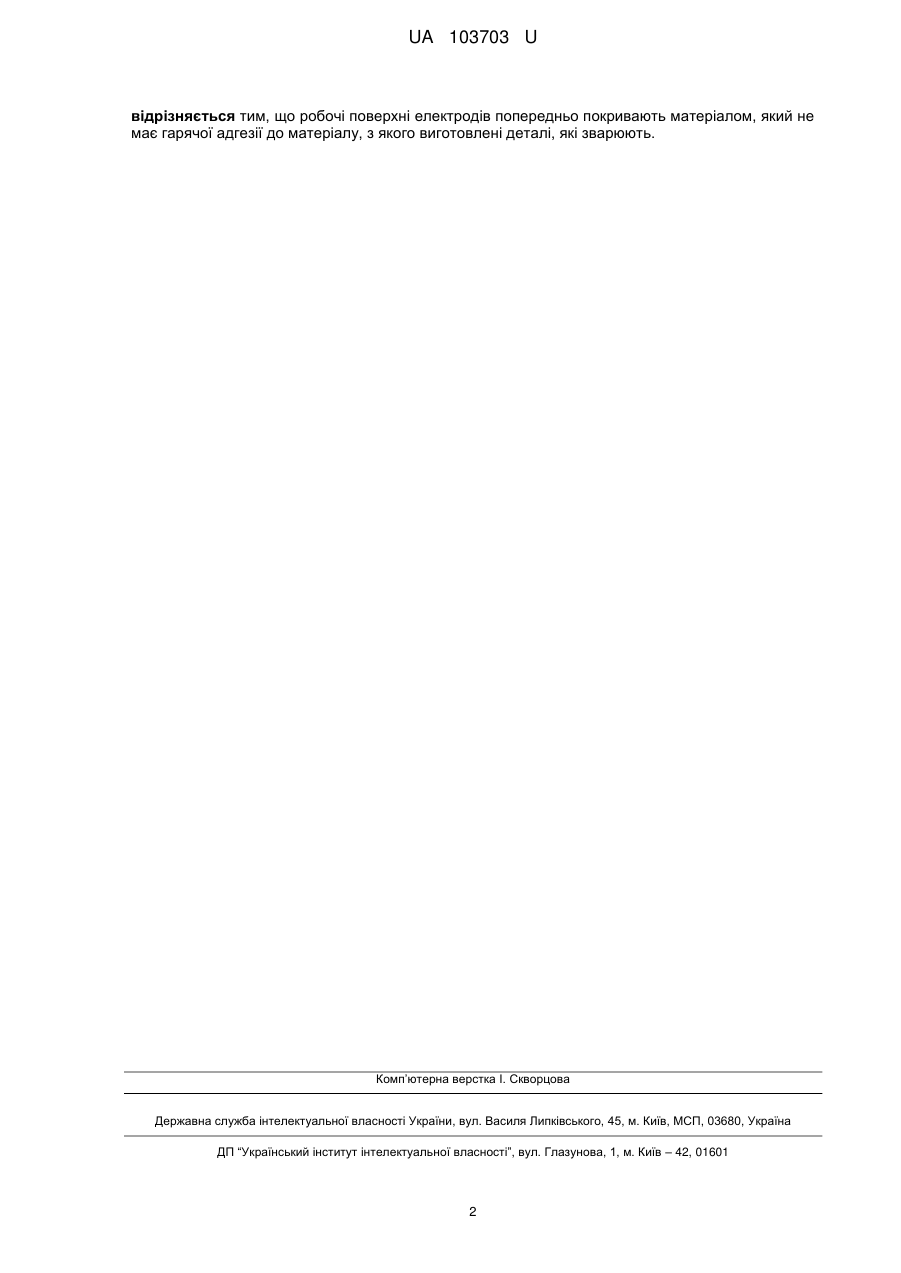

Реферат: Спосіб контактного точкового мікрозварення, за яким деталі, які необхідно зварити, розміщують між електродами, прикладають зусилля притискання та пропускають імпульс струму. Робочі поверхні електродів попередньо покривають матеріалом, який не має гарячої адгезії до матеріалу, з якого виготовлені деталі, які зварюють. UA 103703 U (12) UA 103703 U UA 103703 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі мікроелектроніки і може бути використана при монтажі напівпровідникових приладів термокомпресійною зваркою. Відомий спосіб зварювання вузлів металевої сітки [патент України № 99193, МПК (2006) В23К 20/04], за яким сітку деформують гарячою прокаткою, причому один або обидва валки мають температуру 0,6-0,7 температури плавлення матеріалу сітки, а валки вибирають із матеріалу, який не має гарячої адгезії до матеріалу сітки. Недоліком відомого способу є те, що при різних матеріалах сітки необхідно підбирати матеріал валків. Найближчим за технічною суттю до запропонованого способу - прототипом є спосіб контактного точкового мікрозварення [патент Росії № 2225780, МПК В23К 11/10, В23К 101:36], за яким деталі, які необхідно зварити, розміщують між електродами, прикладають зусилля притискання та пропускають імпульс струму, який зварює деталі. Експериментально визначають величину зусилля притискання та параметри імпульсу струму: форму імпульсу, його тривалість та амплітуду. Недоліком способу - прототипу є те, що при не оптимально підібраних зусиллях притискання та параметрах імпульсу струму зварювання, часто матеріал, з яких виконані деталі, що зварюють, "прилипає" до робочої поверхні електродів, що виводить їх з ладу. В основу корисної моделі поставлено задачу удосконалити спосіб контактного точкового мікрозварення шляхом покриття робочої поверхні електродів матеріалом, який не має гарячої адгезії до матеріалу, з якого виконані деталі зварного контакту, що дає змогу збільшити довговічність роботи електродів. Поставлена задача вирішується так, що у способі контактного точкового мікрозварення, за яким деталі, які необхідно зварити, розміщують між електродами, прикладають зусилля притискання та пропускають імпульс струму, при цьому робочі поверхні електродів попередньо покривають матеріалом, який не має гарячої адгезії до матеріалу, з якого виготовлені деталі, які зварюють. Відмінність способу, що пропонується, від відомих способів контактного точкового мікрозварення є те, що покриваючи попередньо робочу поверхню електродів матеріалом, який не має гарячої адгезії до матеріалу з якого виготовлені деталі, які зварюють, зменшуються вимоги до матеріалу, з якого виготовлені електроди, збільшується довговічність їх служби, розширюється діапазон застосовуваних при зварюванні зусилля притискання зварюваних деталей та параметрів імпульсу струму. Перевагою способу є те, що завдяки покриттю робочих поверхонь електродів матеріалом, який не має гарячої адгезії до матеріалів, з яких виготовлені деталі, які зварюють, відсутня дифузія вказаних матеріалів до робочої поверхні електродів - "прилипання", при неоптимальному виборі прикладеного зусилля притискання та параметрів імпульсу зварювання, в результаті не псується робоча поверхня електродів. Велика увага при контактному мікрозварюванні приділяється матеріалу з якого виготовлені електроди. Основною вимогою до матеріалу є його висока електро- та теплопровідність. Крім того, робоча поверхня електродів, як така, що найбільше зношується, повинна бути зміцнена шаром із високоміцного та жаростійкого матеріалу. Однак не завжди можна передбачити матеріал, який будуть зварювати, або температурні режими зварювання. Тому в багатьох випадках спостерігається дифузія матеріалу деталей, які зварюють, в робочу поверхню електродів, що виводить їх з ладу. Спосіб, що патентується, був випробуваний при зварюванні розщепленим електродом, за допомогою установки "Контакт-3а", золотої дротини діаметром 0,02 мм до алюмінієвої плівки товщиною 250 нм нанесеної на пластинку монокристала кремнію р-типу. За підібраних режимів зварювання: зусилля притискання 1,22,5 кГс, тривалості імпульсу зварювання - 0,8 с, електричній напрузі між електродами - 70  90 В, приблизно у 20 % випадків спостерігалося "прилипання" золотої дротини до робочої поверхні електродів. За попереднього покриття робочої поверхні електродів графітом, за тих же режимів зварювання, ефект "прилипання" не спостерігався, що підтверджує одержання передбачуваного технічного результату. Використання запропонованого способу дає змогу одержати надійні якісні зварні з'єднання, розширює технологічні можливості контактного точкового мікрозварення. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб контактного точкового мікрозварення, за яким деталі, які необхідно зварити, розміщують між електродами, прикладають зусилля притискання та пропускають імпульс струму, який 1 UA 103703 U відрізняється тим, що робочі поверхні електродів попередньо покривають матеріалом, який не має гарячої адгезії до матеріалу, з якого виготовлені деталі, які зварюють. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
