Лабораторний пристрій для вакуум-інфільтрації живців плодово-ягідних культур

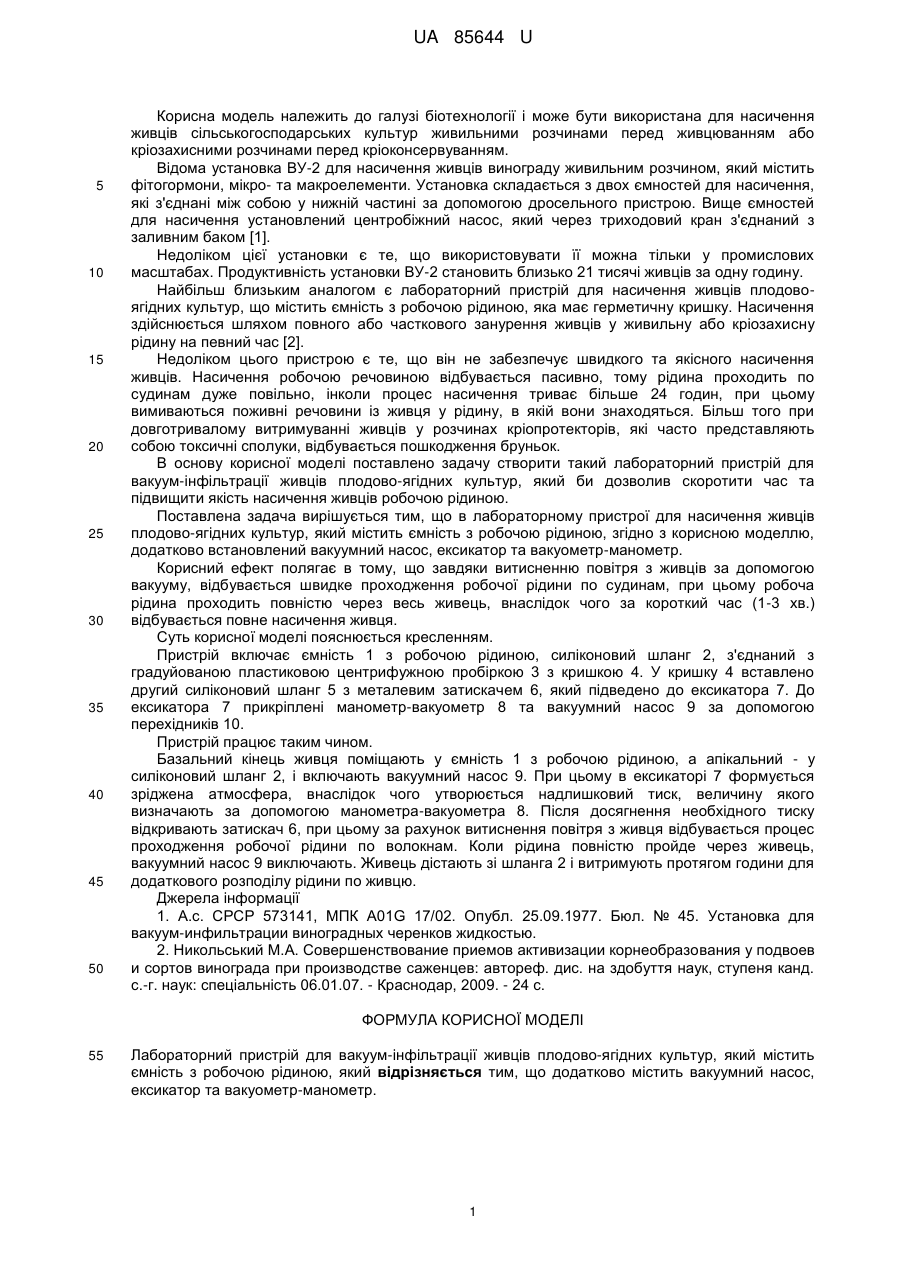

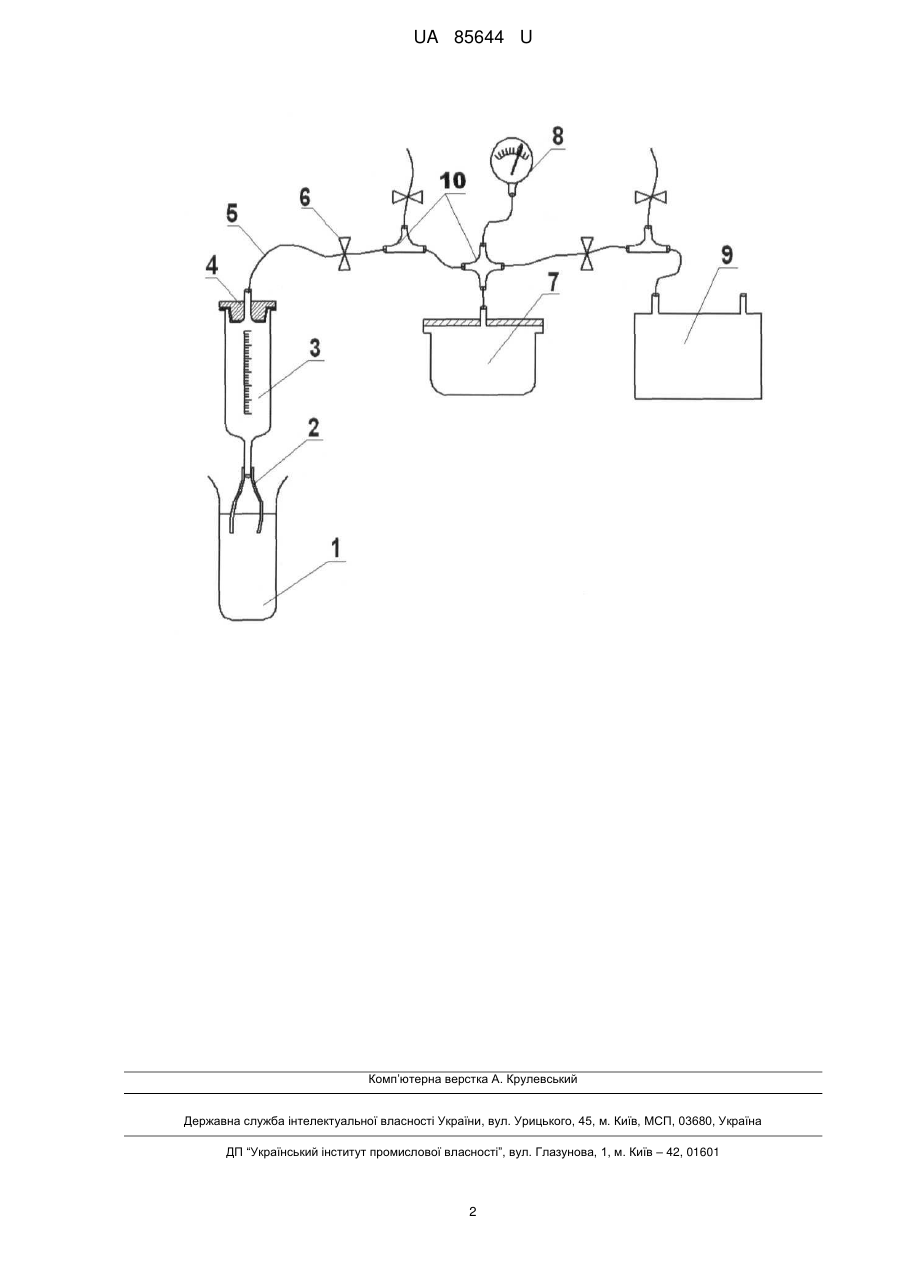

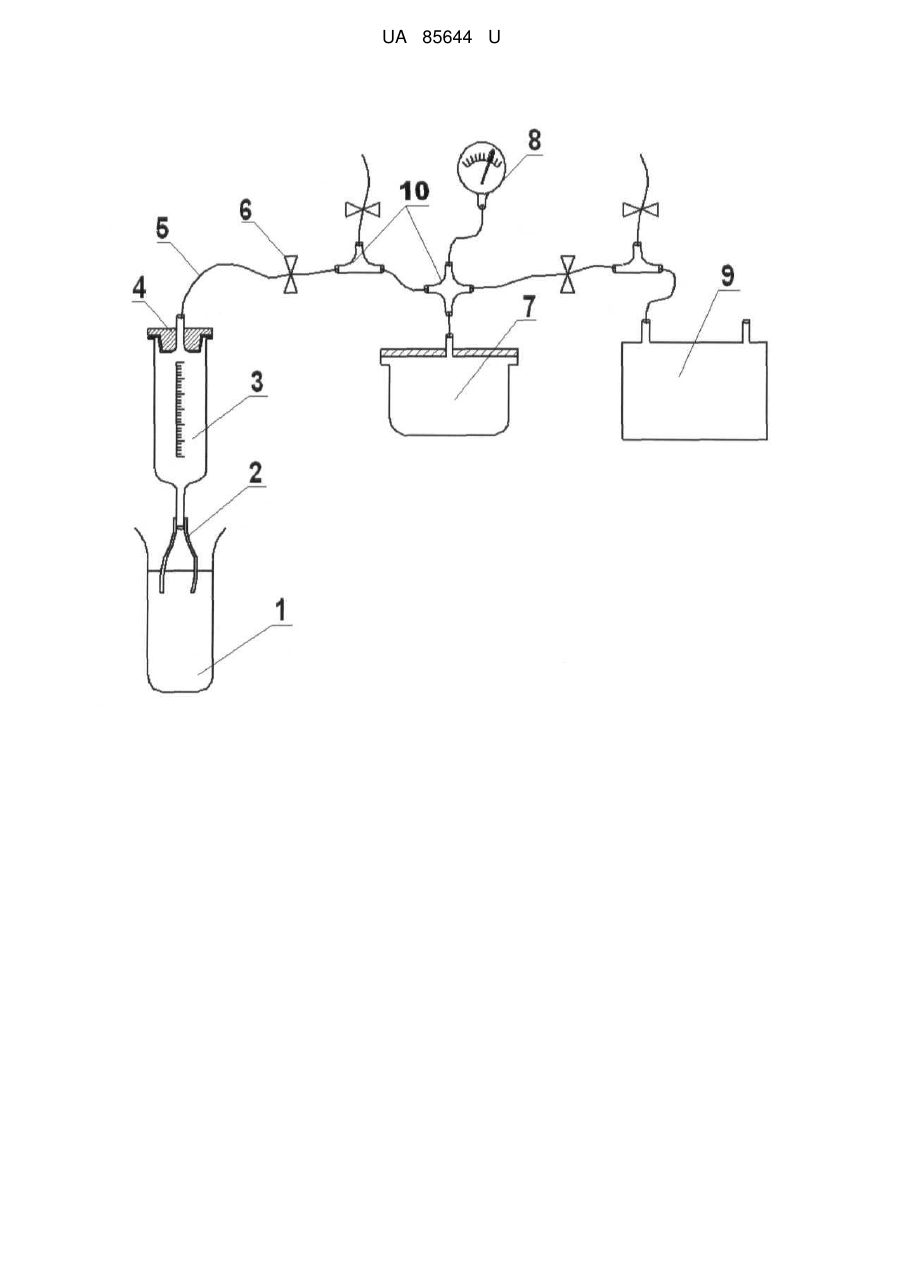

Реферат: Лабораторний пристрій для вакуум-інфільтрації живців плодово-ягідних культур містить ємність з робочою рідиною, вакуумний насос, ексикатор та вакуометр-манометр. UA 85644 U (54) ЛАБОРАТОРНИЙ ПРИСТРІЙ ДЛЯ ВАКУУМ-ІНФІЛЬТРАЦІЇ ЖИВЦІВ ПЛОДОВО-ЯГІДНИХ КУЛЬТУР UA 85644 U UA 85644 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі біотехнології і може бути використана для насичення живців сільськогосподарських культур живильними розчинами перед живцюванням або кріозахисними розчинами перед кріоконсервуванням. Відома установка ВУ-2 для насичення живців винограду живильним розчином, який містить фітогормони, мікро- та макроелементи. Установка складається з двох ємностей для насичення, які з'єднані між собою у нижній частині за допомогою дросельного пристрою. Вище ємностей для насичення установлений центробіжний насос, який через триходовий кран з'єднаний з заливним баком [1]. Недоліком цієї установки є те, що використовувати її можна тільки у промислових масштабах. Продуктивність установки ВУ-2 становить близько 21 тисячі живців за одну годину. Найбільш близьким аналогом є лабораторний пристрій для насичення живців плодовоягідних культур, що містить ємність з робочою рідиною, яка має герметичну кришку. Насичення здійснюється шляхом повного або часткового занурення живців у живильну або кріозахисну рідину на певний час [2]. Недоліком цього пристрою є те, що він не забезпечує швидкого та якісного насичення живців. Насичення робочою речовиною відбувається пасивно, тому рідина проходить по судинам дуже повільно, інколи процес насичення триває більше 24 годин, при цьому вимиваються поживні речовини із живця у рідину, в якій вони знаходяться. Більш того при довготривалому витримуванні живців у розчинах кріопротекторів, які часто представляють собою токсичні сполуки, відбувається пошкодження бруньок. В основу корисної моделі поставлено задачу створити такий лабораторний пристрій для вакуум-інфільтрації живців плодово-ягідних культур, який би дозволив скоротити час та підвищити якість насичення живців робочою рідиною. Поставлена задача вирішується тим, що в лабораторному пристрої для насичення живців плодово-ягідних культур, який містить ємність з робочою рідиною, згідно з корисною моделлю, додатково встановлений вакуумний насос, ексикатор та вакуометр-манометр. Корисний ефект полягає в тому, що завдяки витисненню повітря з живців за допомогою вакууму, відбувається швидке проходження робочої рідини по судинам, при цьому робоча рідина проходить повністю через весь живець, внаслідок чого за короткий час (1-3 хв.) відбувається повне насичення живця. Суть корисної моделі пояснюється кресленням. Пристрій включає ємність 1 з робочою рідиною, силіконовий шланг 2, з'єднаний з градуйованою пластиковою центрифужною пробіркою 3 з кришкою 4. У кришку 4 вставлено другий силіконовий шланг 5 з металевим затискачем 6, який підведено до ексикатора 7. До ексикатора 7 прикріплені манометр-вакуометр 8 та вакуумний насос 9 за допомогою перехідників 10. Пристрій працює таким чином. Базальний кінець живця поміщають у ємність 1 з робочою рідиною, а апікальний - у силіконовий шланг 2, і включають вакуумний насос 9. При цьому в ексикаторі 7 формується зріджена атмосфера, внаслідок чого утворюється надлишковий тиск, величину якого визначають за допомогою манометра-вакуометра 8. Після досягнення необхідного тиску відкривають затискач 6, при цьому за рахунок витиснення повітря з живця відбувається процес проходження робочої рідини по волокнам. Коли рідина повністю пройде через живець, вакуумний насос 9 виключають. Живець дістають зі шланга 2 і витримують протягом години для додаткового розподілу рідини по живцю. Джерела інформації 1. А.с. СРСР 573141, МПК А01G 17/02. Опубл. 25.09.1977. Бюл. № 45. Установка для вакуум-инфильтрации виноградных черенков жидкостью. 2. Никольський М.А. Совершенствование приемов активизации корнеобразования у подвоев и сортов винограда при производстве саженцев: автореф. дис. на здобуття наук, ступеня канд. с.-г. наук: спеціальність 06.01.07. - Краснодар, 2009. - 24 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Лабораторний пристрій для вакуум-інфільтрації живців плодово-ягідних культур, який містить ємність з робочою рідиною, який відрізняється тим, що додатково містить вакуумний насос, ексикатор та вакуометр-манометр. 1 UA 85644 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1,м. Київ – 42, 01601 2
