Пристрій для комплексної обробки рідких та в’язкопластичних продуктів високим тиском та ультразвуком

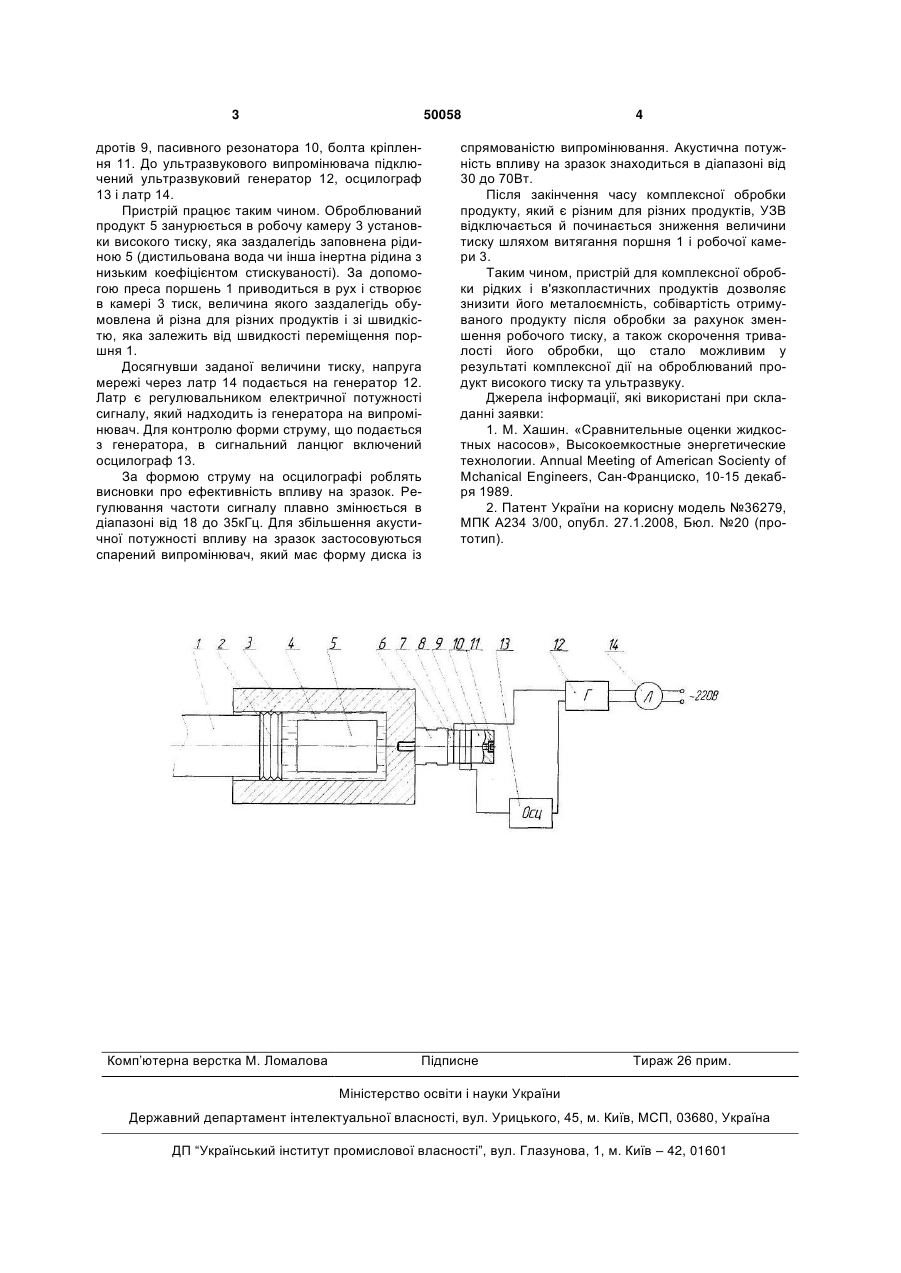

Пристрій для комплексної обробки рідких та в'язкопластичних продуктів високим тиском і ультразвуком, що містить камеру високого тиску, який відрізняється тим, що до камери високого тиску прикріплений ультразвуковий випромінювач, який складається із активного резонатора-хвилеводу, п'єзокерамічних шайб, контактних шайб, струмопровідних проводів, пасивного резонатора та болта кріплення, які з'єднані між собою послідовно. (19) (21) u200911715 (22) 16.11.2009 (24) 25.05.2010 (46) 25.05.2010, Бюл.№ 10, 2010 р. (72) СУКМАНОВ ВАЛЕРІЙ ОЛЕКСАНДРОВИЧ, ДЕКАНЬ ОЛЕКСІЙ ОЛЕКСІЙОВИЧ, СОКОЛОВ СЕРГІЙ АНАТОЛІЙОВИЧ (73) ДОНЕЦЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ЕКОНОМІКИ ТА ТОРГІВЛІ ІМЕНІ МИХАЙЛА ТУГАН-БАРАНОВСЬКОГО 3 50058 дротів 9, пасивного резонатора 10, болта кріплення 11. До ультразвукового випромінювача підключений ультразвуковий генератор 12, осцилограф 13 і латр 14. Пристрій працює таким чином. Оброблюваний продукт 5 занурюється в робочу камеру 3 установки високого тиску, яка заздалегідь заповнена рідиною 5 (дистильована вода чи інша інертна рідина з низьким коефіцієнтом стискуваності). За допомогою преса поршень 1 приводиться в рух і створює в камері 3 тиск, величина якого заздалегідь обумовлена й різна для різних продуктів і зі швидкістю, яка залежить від швидкості переміщення поршня 1. Досягнувши заданої величини тиску, напруга мережі через латр 14 подається на генератор 12. Латр є регулювальником електричної потужності сигналу, який надходить із генератора на випромінювач. Для контролю форми струму, що подається з генератора, в сигнальний ланцюг включений осцилограф 13. За формою струму на осцилографі роблять висновки про ефективність впливу на зразок. Регулювання частоти сигналу плавно змінюється в діапазоні від 18 до 35кГц. Для збільшення акустичної потужності впливу на зразок застосовуються спарений випромінювач, який має форму диска із Комп’ютерна верстка М. Ломалова 4 спрямованістю випромінювання. Акустична потужність впливу на зразок знаходиться в діапазоні від 30 до 70Вт. Після закінчення часу комплексної обробки продукту, який є різним для різних продуктів, УЗВ відключається й починається зниження величини тиску шляхом витягання поршня 1 і робочої камери 3. Таким чином, пристрій для комплексної обробки рідких і в'язкопластичних продуктів дозволяє знизити його металоємність, собівартість отримуваного продукту після обробки за рахунок зменшення робочого тиску, а також скорочення тривалості його обробки, що стало можливим у результаті комплексної дії на оброблюваний продукт високого тиску та ультразвуку. Джерела інформації, які використані при складанні заявки: 1. М. Хашин. «Сравнительные оценки жидкостных насосов», Высокоемкостные энергетические технологии. Annual Meeting of American Socienty of Mchanical Engineers, Сан-Франциско, 10-15 декабря 1989. 2. Патент України на корисну модель №36279, МПК А234 3/00, опубл. 27.1.2008, Бюл. №20 (прототип). Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
