Спосіб одержання високотемпературних керамічних надпровідників складу la1-хrxba2cu3оу
Номер патенту: 109964
Опубліковано: 26.09.2016
Автори: Король Ярослав Дмитрович, Шафорост Юлія Анатоліївна, Бойко Віра Іванівна, Зенькович Олена Георгіївна, Неділько Сергій Андрійович
Формула / Реферат
1. Спосіб одержання високотемпературних надпровідників складу La1-xRxBa2Cu3Oy (R - рідкісноземельний елемент, що вибирається з ряду Y, Рr, Nd, Sm, Eu, Gd, Dy, Ho, Er, Tm, Yb, Lu (0<х<1)), який відрізняється тим, що для приготування шихти проводять змішування порошків оксидів, карбонатів або нітратів відповідних металів у стехіометричних співвідношеннях, як La(R):Ba:Cu=1:2:3 для твердих розчинів заміщення складу La1-xRxBa2Cu3Oy.

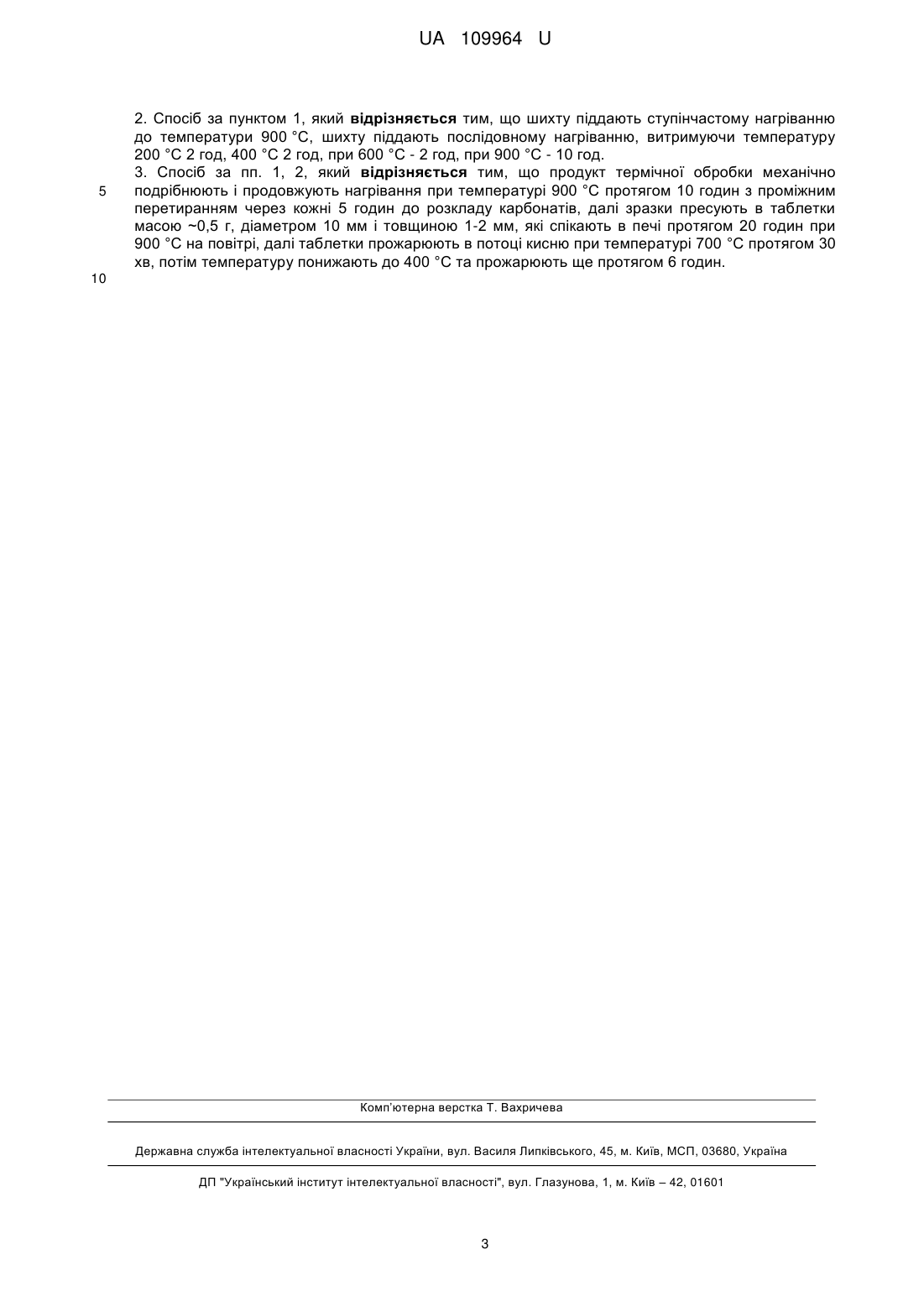

2. Спосіб за пунктом 1, який відрізняється тим, що шихту піддають ступінчастому нагріванню до температури 900 °C, шихту піддають послідовному нагріванню, витримуючи температуру 200 °C 2 год., 400 °C 2 год., при 600 °C - 2 год., при 900 °C - 10 год.
3. Спосіб за пп. 1, 2, який відрізняється тим, що продукт термічної обробки механічно подрібнюють і продовжують нагрівання при температурі 900 °C протягом 10 годин з проміжним перетиранням через кожні 5 годин до розкладу карбонатів, далі зразки пресують в таблетки масою ~0,5 г, діаметром 10 мм і товщиною 1-2 мм, які спікають в печі протягом 20 годин при 900 °C на повітрі, далі таблетки прожарюють в потоці кисню при температурі 700 °C протягом 30 хв., потім температуру понижають до 400 °C та прожарюють ще протягом 6 годин.
Текст

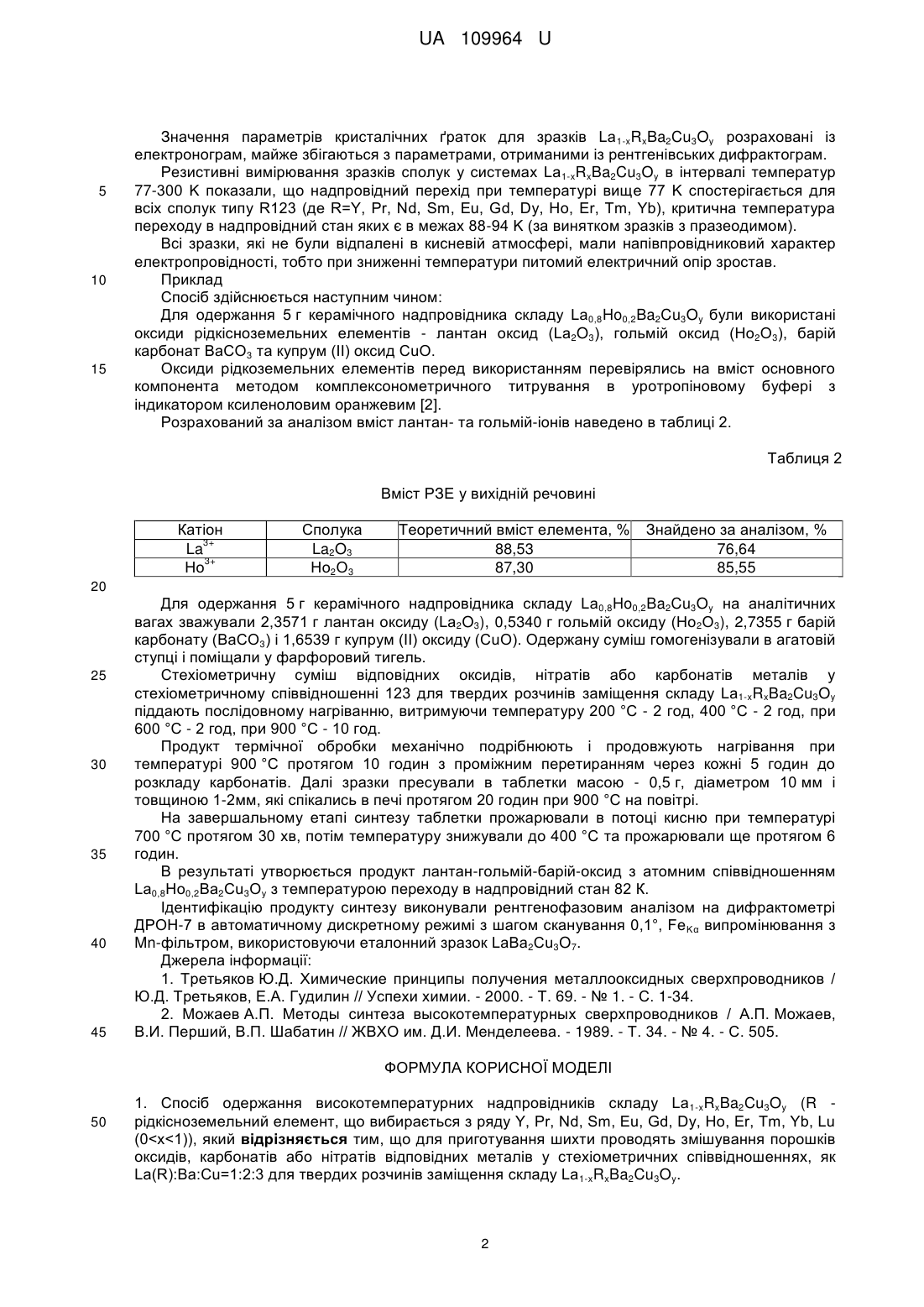

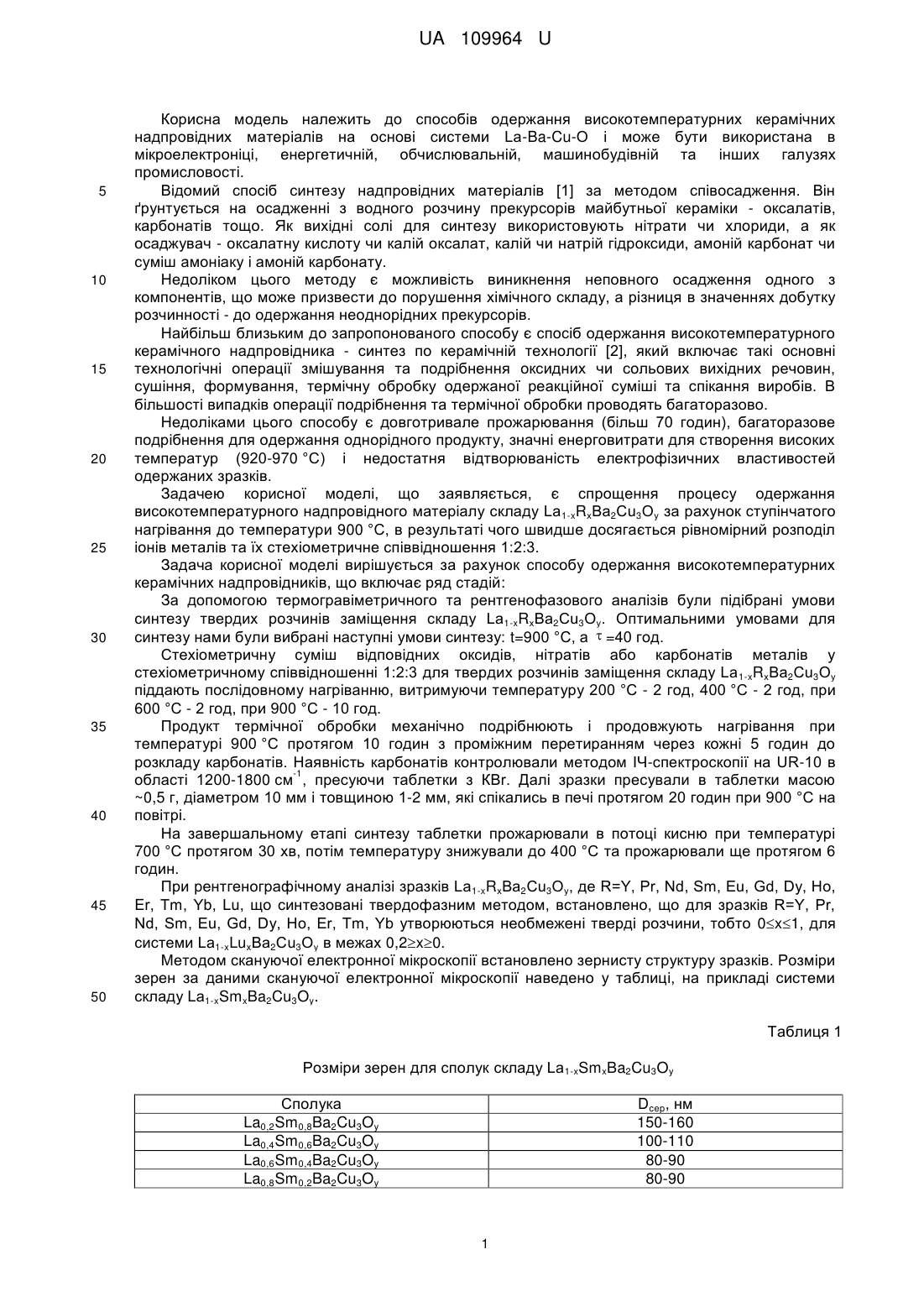

Реферат: Спосіб одержання високотемпературних надпровідників складу La 1-xRxBa2Cu3Oy (R рідкісноземельний елемент, що вибираються з ряду Y, Рr, Nd, Sm, Eu, Gd, Dy, Ho, Er, Tm, Yb, Lu (0
ДивитисяДодаткова інформація
МПК / Мітки
МПК: C04B 35/01, H01B 12/00, C04B 35/50
Мітки: високотемпературних, керамічних, la1-хrxba2cu3оу, спосіб, складу, одержання, надпровідників
Код посилання
<a href="https://ua.patents.su/5-109964-sposib-oderzhannya-visokotemperaturnikh-keramichnikh-nadprovidnikiv-skladu-la1-khrxba2cu3ou.html" target="_blank" rel="follow" title="База патентів України">Спосіб одержання високотемпературних керамічних надпровідників складу la1-хrxba2cu3оу</a>
Спосіб одержання плівок металооксидних високотемпературних надпровідників
Номер патенту: 24207
Опубліковано: 15.10.2001
Автори: Шевчук Петро Павлович, Мелков Генадій Андрійович, Соловйов Дмитро Олександрович, Іванюта Олександр Миколайович
МПК: C23C 14/35, C23C 14/28
Мітки: одержання, металооксидних, високотемпературних, плівок, спосіб, надпровідників
Формула / Реферат:
1. Спосіб отримання плівок металооксидних високотемпературних надпровідників, що включає формування в атмосфері робочого газу потоку плазми і потоку компонентів матеріалу, шляхом випарення мішені з матеріалу, що наноситься, і осадження плівок ВТНП на підкладку, який відрізняється тим, що випарення мішені проводять у просторово-часовому суміщенні процесів імпульсного лазерного випромінення і реактивного магнетронного розпилення речовини мішені...
Спосіб одержання високотемпературних оксидних надпровідників r ba cu o 1 2 3 7-х
Номер патенту: 5674
Опубліковано: 28.12.1994
Автори: Сумароков Станіслав Юрійович, Шевцов Микола Іванович, Бланк Абрам Борисович, Ткаченко Валентин Федорович
МПК: C04B 35/50
Мітки: оксидних, спосіб, надпровідників, одержання, високотемпературних
Формула / Реферат:
1. Способ получения высокотемпературных оксидных сверхпроводников R Ва2Сu3О7-x , где R - металл, выбранный из группы Y, La, Nd, Cu. Gd, при котором смешивают порошки оксидов металлов, входящих в состав соединения, взятых в стехиометрическом соотношении, и полученную смесь термообрабатывают в кислородсодержащей атмосфере с последующим охлаждением и размолом полученного продукта, отличающийся тем, что полученный после размола продукт...
Спосіб одержання високотемпературних металооксидних керамічних матеріалів
Номер патенту: 18647
Опубліковано: 25.12.1997
Автори: Павлюк Костянтин Іванович, Морозовський Олексій Дмитрович, Кобзенко Надія Сергіївна, Немошкаленко Володимир Володимирович, Корнюшин Юрій Васильович, Шпак Анатолій Петрович, Нікітін Борис Григорович, Пшенцова Наталія Петрівна, Мельников Володимир Степанович
МПК: H01B 12/00
Мітки: спосіб, матеріалів, керамічних, металооксидних, високотемпературних, одержання
Формула / Реферат:
1. Способ получения высокотемпературных металлооксидных керамических материалов, при котором смешивают исходные порошки соединений, содержащих компоненты синтезируемого материала в стехиометрическом соотношении, прессуют порошки, спекают прессованную заготовку и термообрабатывают в кислородсодержащей атмосфере, отличающийся тем, что термообработку проводят при атмосферном давлении, понижая температуру от 773К посредством ряда циклов, в каждом...
Спосіб отримання нg-вмісних високотемпературних надпровідників
Номер патенту: 94369
Опубліковано: 26.04.2011
Автори: Бойко Ярослав Васильович, Луців Роман Васильович, Морозов Леонід Михайлович, Матвіїв Мирон Васильович, Бабич Орест Йосипович, Габрієль Ігор Ігоревич, Васюк Микола Миколайович
МПК: H01B 12/00, C04B 35/01, C01G 13/00, H01L 39/24, C01G 3/02, C23C 14/08, H01L 39/12, C01G 1/02
Мітки: отримання, надпровідників, нg-вмісних, спосіб, високотемпературних
Формула / Реферат:
Спосіб отримання Hg-вмісних високотемпературних надпровідників, за яким наважують складові компоненти, перемішують та спікають суміш, отриманий матеріал прожарюють у атмосфері ртуті та кисню, який відрізняється тим, що наважують складові карбонати ВаСО3, СаСО3 та оксид CuO в стехіометричному співвідношенні 2:2:3, суміш пресують під тиском 103 атм і отримують таблетки d=12 мм, h=4 мм, які плавлять електричною дугою в режимі автотигля в...
Спосіб отримання плівок металооксидних високотемпературних надпровідників
Номер патенту: 24207
Опубліковано: 07.07.1998
Автори: Іванюта Олександр Миколайович, Мелков Генадій Андрійович, Шевчук Петро Павлович, Соловйов Дмитро Олександрович
МПК: C23C 14/35, C23C 14/28
Мітки: металооксидних, високотемпературних, надпровідників, плівок, спосіб, отримання
Формула / Реферат:
1. Спосіб отримання плівок металооксидних високотемпературних надпровідників, що включає формування в атмосфері робочого газу потоку плазми і потоку компонентів матеріалу, шляхом випарення мішені з матеріалу, що наноситься, і осадження плівок ВТНП на підкладку, який відрізняється тим, що випарення мішені проводять у просторово-часовому суміщенні процесів імпульсного лазерного випромінення і реактивного магнетронного розпилення речовини мішені...
Попередній патент: Спосіб виготовлення вітамінізованого напою “шлях до довголіття”
Наступний патент: Спосіб визначення опору ізоляції баласту без фазових співвідношень
Випадковий патент: Шестерінна гідромашина
