Система кріплення для фіксування пластин і/або облицювальних плиток

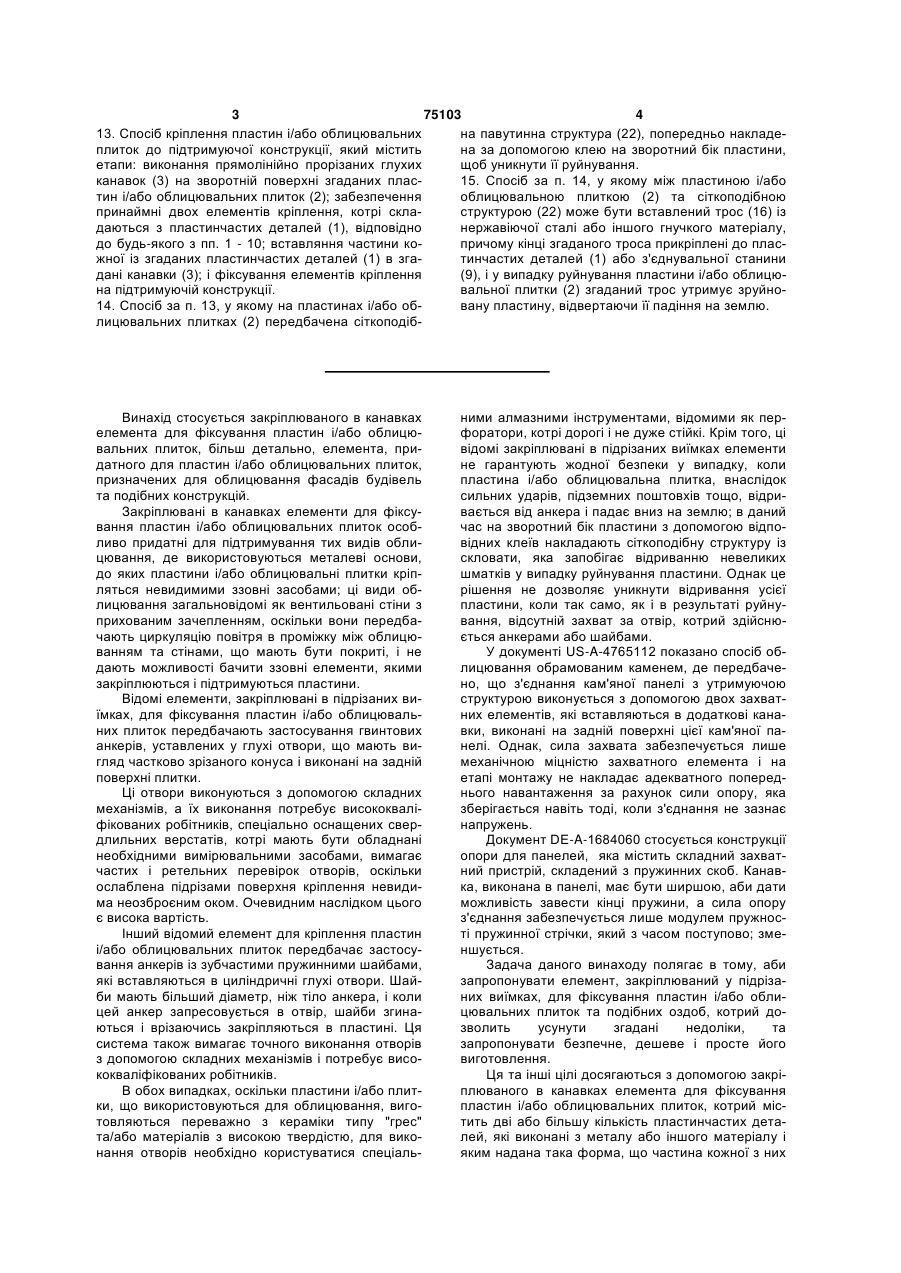

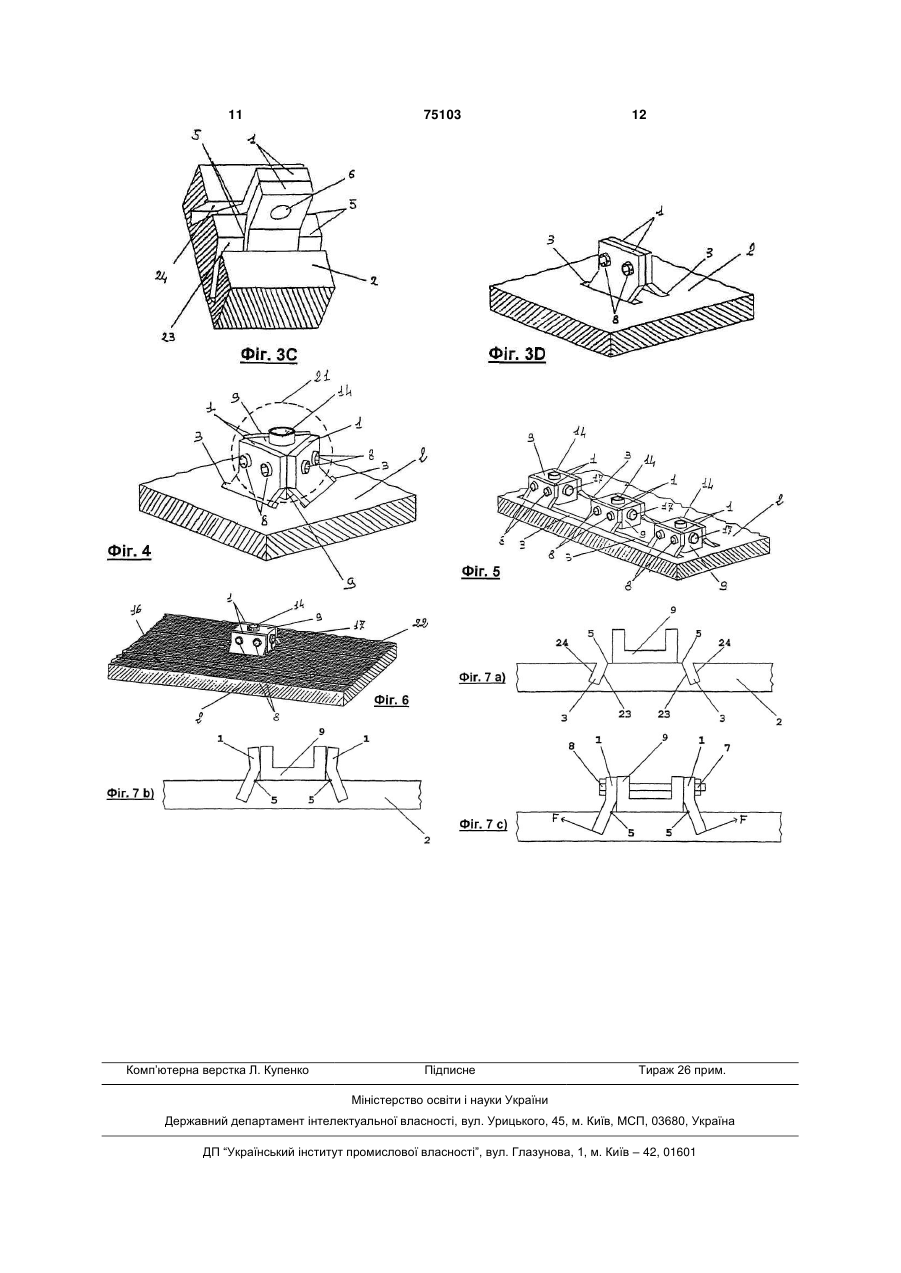

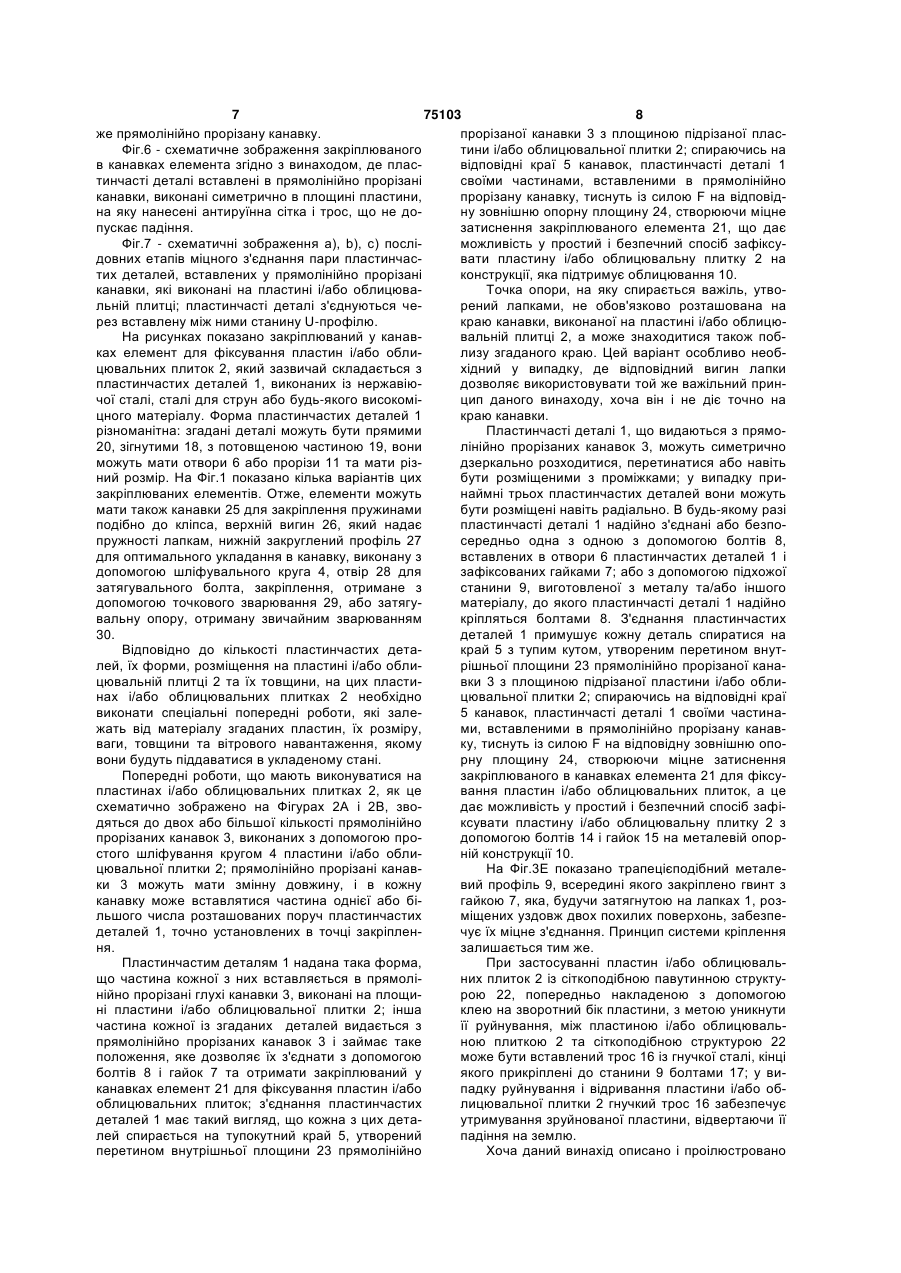

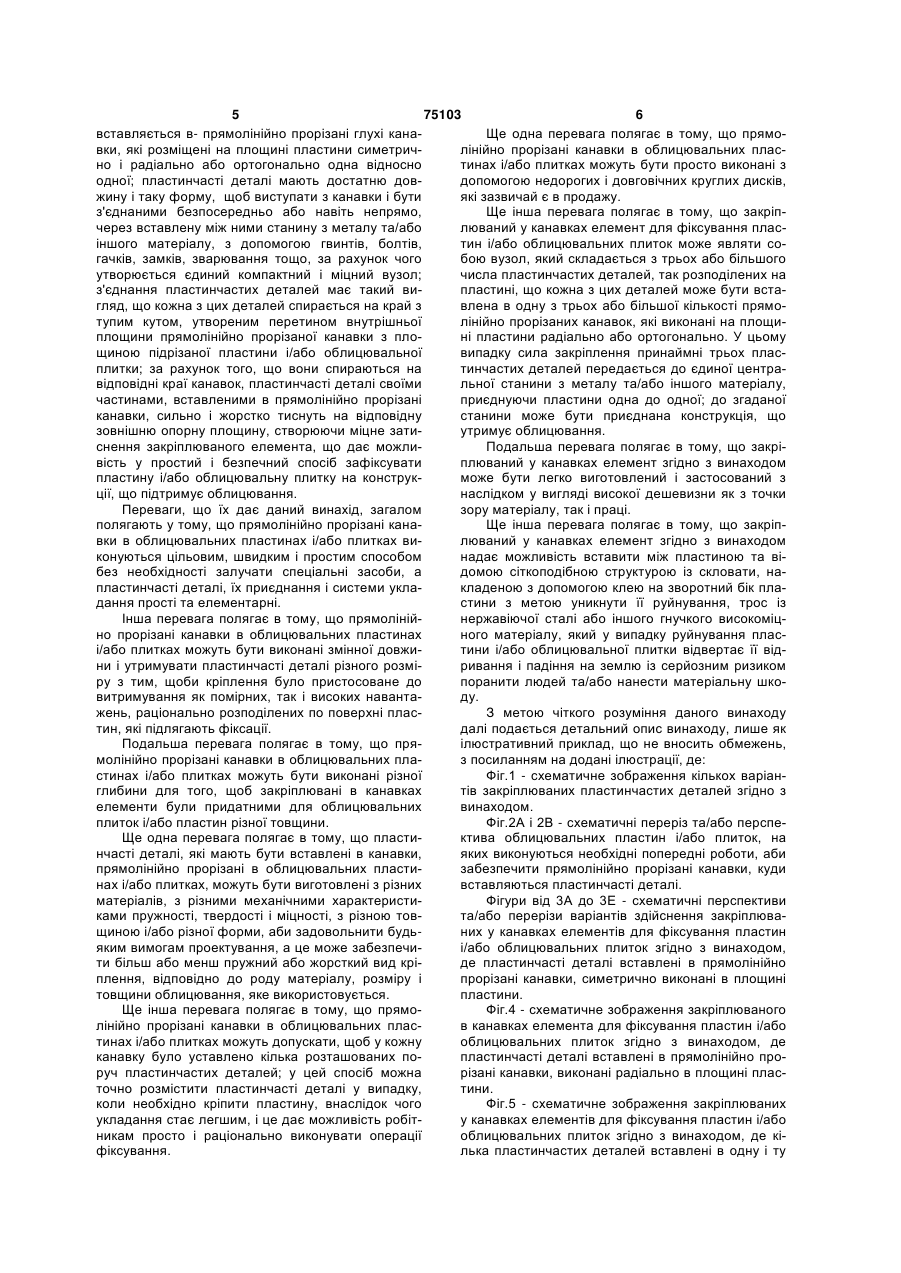

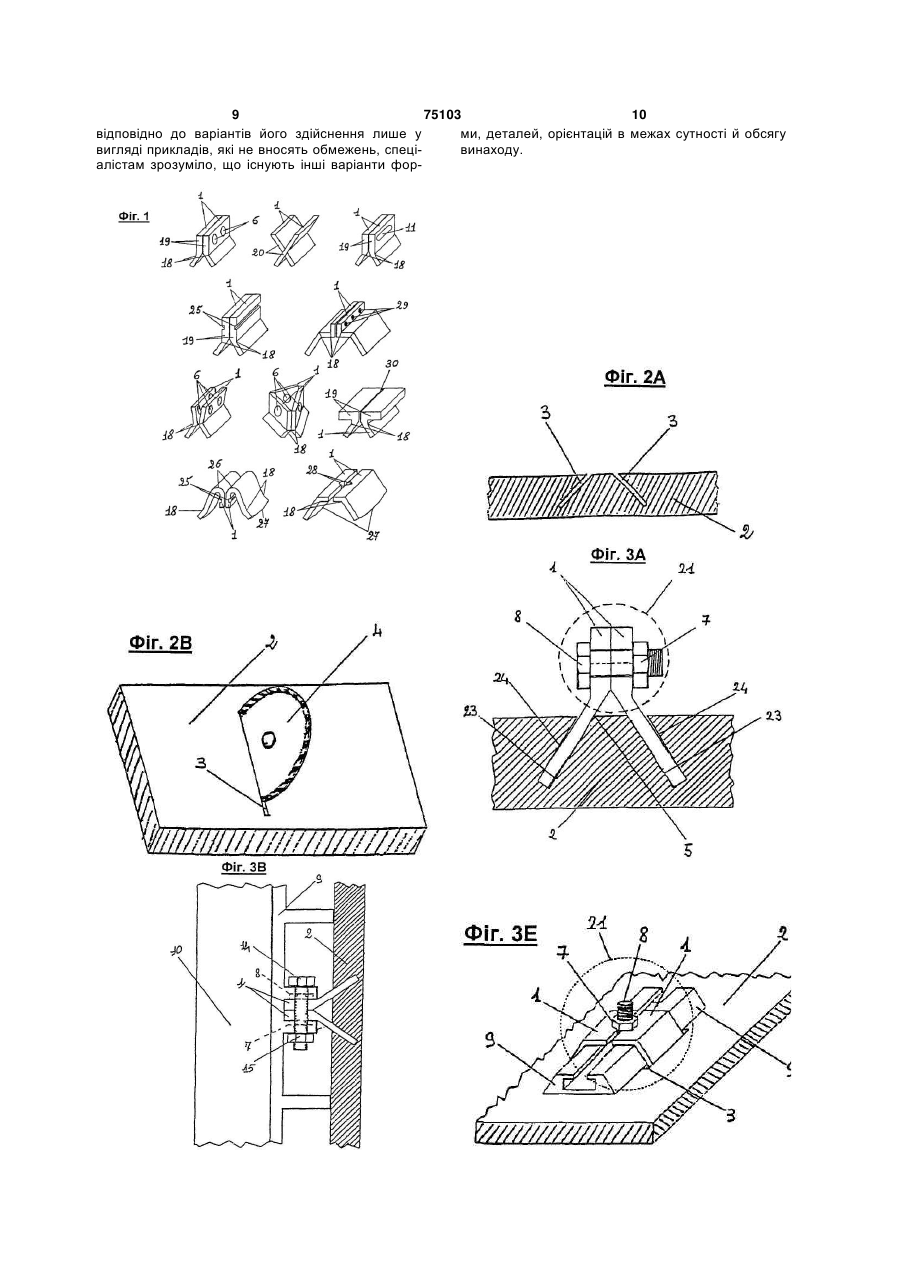

1. Система кріплення для фіксування пластин і/або облицювальних плиток на підтримуючій конструкції, що містить принаймні два елементи кріплення, котрі складаються з пластинчастих деталей (1), де частина кожної із згаданих деталей вставлена в прямолінійно прорізані глухі канавки (3), котрі виконані в згаданих пластинах і/або облицювальних плитках (2), яка відрізняється тим, що пластинчастим деталям (1) надана така форма, що коли вони вставлені в канавки (3), то обпираються на відповідний край (5) канавки (3), або поблизу такого, з тупим кутом, утвореним перетином внутрішньої площини (23) канавки (3) з площиною пластини і/або облицювальної плитки (2), який таким чином діє як точка опори важеля, примушуючи відповідні частини пластинчастих деталей (1), вставлені в канавки (3), сильно тиснути на відповідну зовнішню опорну площину (24), внаслідок чого забезпечується міцне фіксування пластини і/або облицювальної плитки (2) на підтримуючій конструкції (10). 2. Система кріплення за п. 1, яка відрізняється тим, що згадані пластинчасті деталі (1) виготовлені з металу та/або іншого високоміцного матеріалу. 3. Система кріплення за п. 1 або 2, яка відрізняється тим, що пластинчасті деталі (1) можуть бути зігнутими (18) або прямими (20) та/або мати потовщену частину (19). 4. Система кріплення за будь-яким з пп. 1 - 3, яка відрізняється тим, що в пластинчастих деталях (1) можуть бути передбачені отвори (6) та/або прорізи (11). 5. Система кріплення за будь-яким з пп. 1 - 4, яка відрізняється тим, що прямолінійно прорізані канавки (3) розміщені на площині пластини дзеркально симетрично, радіально або ортогонально. 2 (19) 1 3 75103 4 13. Спосіб кріплення пластин і/або облицювальних на павутинна структура (22), попередньо накладеплиток до підтримуючої конструкції, який містить на за допомогою клею на зворотний бік пластини, етапи: виконання прямолінійно прорізаних глухих щоб уникнути її руйнування. канавок (3) на зворотній поверхні згаданих плас15. Спосіб за п. 14, у якому між пластиною і/або тин і/або облицювальних плиток (2); забезпечення облицювальною плиткою (2) та сіткоподібною принаймні двох елементів кріплення, котрі скластруктурою (22) може бути вставлений трос (16) із даються з пластинчастих деталей (1), відповідно нержавіючої сталі або іншого гнучкого матеріалу, до будь-якого з пп. 1 - 10; вставляння частини копричому кінці згаданого троса прикріплені до пласжної із згаданих пластинчастих деталей (1) в згатинчастих деталей (1) або з'єднувальної станини дані канавки (3); і фіксування елементів кріплення (9), і у випадку руйнування пластини і/або облицюна підтримуючій конструкції. вальної плитки (2) згаданий трос утримує зруйно14. Спосіб за п. 13, у якому на пластинах і/або обвану пластину, відвертаючи її падіння на землю. лицювальних плитках (2) передбачена сіткоподіб Винахід стосується закріплюваного в канавках елемента для фіксування пластин і/або облицювальних плиток, більш детально, елемента, придатного для пластин і/або облицювальних плиток, призначених для облицювання фасадів будівель та подібних конструкцій. Закріплювані в канавках елементи для фіксування пластин і/або облицювальних плиток особливо придатні для підтримування тих видів облицювання, де використовуються металеві основи, до яких пластини і/або облицювальні плитки кріпляться невидимими ззовні засобами; ці види облицювання загальновідомі як вентильовані стіни з прихованим зачепленням, оскільки вони передбачають циркуляцію повітря в проміжку між облицюванням та стінами, що мають бути покриті, і не дають можливості бачити ззовні елементи, якими закріплюються і підтримуються пластини. Відомі елементи, закріплювані в підрізаних виїмках, для фіксування пластин і/або облицювальних плиток передбачають застосування гвинтових анкерів, уставлених у глухі отвори, що мають вигляд частково зрізаного конуса і виконані на задній поверхні плитки. Ці отвори виконуються з допомогою складних механізмів, а їх виконання потребує висококваліфікованих робітників, спеціально оснащених свердлильних верстатів, котрі мають бути обладнані необхідними вимірювальними засобами, вимагає частих і ретельних перевірок отворів, оскільки ослаблена підрізами поверхня кріплення невидима неозброєним оком. Очевидним наслідком цього є висока вартість. Інший відомий елемент для кріплення пластин і/або облицювальних плиток передбачає застосування анкерів із зубчастими пружинними шайбами, які вставляються в циліндричні глухі отвори. Шайби мають більший діаметр, ніж тіло анкера, і коли цей анкер запресовується в отвір, шайби згинаються і врізаючись закріпляються в пластині. Ця система також вимагає точного виконання отворів з допомогою складних механізмів і потребує висококваліфікованих робітників. В обох випадках, оскільки пластини і/або плитки, що використовуються для облицювання, виготовляються переважно з кераміки типу "грес" та/або матеріалів з високою твердістю, для виконання отворів необхідно користуватися спеціаль ними алмазними інструментами, відомими як перфоратори, котрі дорогі і не дуже стійкі. Крім того, ці відомі закріплювані в підрізаних виїмках елементи не гарантують жодної безпеки у випадку, коли пластина і/або облицювальна плитка, внаслідок сильних ударів, підземних поштовхів тощо, відривається від анкера і падає вниз на землю; в даний час на зворотний бік пластини з допомогою відповідних клеїв накладають сіткоподібну структуру із скловати, яка запобігає відриванню невеликих шматків у випадку руйнування пластини. Однак це рішення не дозволяє уникнути відривання усієї пластини, коли так само, як і в результаті руйнування, відсутній захват за отвір, котрий здійснюється анкерами або шайбами. У документі US-A-4765112 показано спосіб облицювання обрамованим каменем, де передбачено, що з'єднання кам'яної панелі з утримуючою структурою виконується з допомогою двох захватних елементів, які вставляються в додаткові канавки, виконані на задній поверхні цієї кам'яної панелі. Однак, сила захвата забезпечується лише механічною міцністю захватного елемента і на етапі монтажу не накладає адекватного попереднього навантаження за рахунок сили опору, яка зберігається навіть тоді, коли з'єднання не зазнає напружень. Документ DE-A-1684060 стосується конструкції опори для панелей, яка містить складний захватний пристрій, складений з пружинних скоб. Канавка, виконана в панелі, має бути ширшою, аби дати можливість завести кінці пружини, а сила опору з'єднання забезпечується лише модулем пружності пружинної стрічки, який з часом поступово; зменшується. Задача даного винаходу полягає в тому, аби запропонувати елемент, закріплюваний у підрізаних виїмках, для фіксування пластин і/або облицювальних плиток та подібних оздоб, котрий дозволить усунути згадані недоліки, та запропонувати безпечне, дешеве і просте його виготовлення. Ця та інші цілі досягаються з допомогою закріплюваного в канавках елемента для фіксування пластин і/або облицювальних плиток, котрий містить дві або більшу кількість пластинчастих деталей, які виконані з металу або іншого матеріалу і яким надана така форма, що частина кожної з них 5 75103 6 вставляється в- прямолінійно прорізані глухі канаЩе одна перевага полягає в тому, що прямовки, які розміщені на площині пластини симетричлінійно прорізані канавки в облицювальних пласно і радіально або ортогонально одна відносно тинах і/або плитках можуть бути просто виконані з одної; пластинчасті деталі мають достатню довдопомогою недорогих і довговічних круглих дисків, жину і таку форму, щоб виступати з канавки і бути які зазвичай є в продажу. з'єднаними безпосередньо або навіть непрямо, Ще інша перевага полягає в тому, що закріпчерез вставлену між ними станину з металу та/або люваний у канавках елемент для фіксування пласіншого матеріалу, з допомогою гвинтів, болтів, тин і/або облицювальних плиток може являти согачків, замків, зварювання тощо, за рахунок чого бою вузол, який складається з трьох або більшого утворюється єдиний компактний і міцний вузол; числа пластинчастих деталей, так розподілених на з'єднання пластинчастих деталей має такий випластині, що кожна з цих деталей може бути встагляд, що кожна з цих деталей спирається на край з влена в одну з трьох або більшої кількості прямотупим кутом, утвореним перетином внутрішньої лінійно прорізаних канавок, які виконані на площиплощини прямолінійно прорізаної канавки з плоні пластини радіально або ортогонально. У цьому щиною підрізаної пластини і/або облицювальної випадку сила закріплення принаймні трьох пласплитки; за рахунок того, що вони спираються на тинчастих деталей передається до єдиної центравідповідні краї канавок, пластинчасті деталі своїми льної станини з металу та/або іншого матеріалу, частинами, вставленими в прямолінійно прорізані приєднуючи пластини одна до одної; до згаданої канавки, сильно і жорстко тиснуть на відповідну станини може бути приєднана конструкція, що зовнішню опорну площину, створюючи міцне затиутримує облицювання. снення закріплюваного елемента, що дає можлиПодальша перевага полягає в тому, що закрівість у простий і безпечний спосіб зафіксувати плюваний у канавках елемент згідно з винаходом пластину і/або облицювальну плитку на конструкможе бути легко виготовлений і застосований з ції, що підтримує облицювання. наслідком у вигляді високої дешевизни як з точки Переваги, що їх дає даний винахід, загалом зору матеріалу, так і праці. полягають у тому, що прямолінійно прорізані канаЩе інша перевага полягає в тому, що закріпвки в облицювальних пластинах і/або плитках вилюваний у канавках елемент згідно з винаходом конуються цільовим, швидким і простим способом надає можливість вставити між пластиною та вібез необхідності залучати спеціальні засоби, а домою сіткоподібною структурою із скловати, напластинчасті деталі, їх приєднання і системи уклакладеною з допомогою клею на зворотний бік пладання прості та елементарні. стини з метою уникнути її руйнування, трос із Інша перевага полягає в тому, що прямолінійнержавіючої сталі або іншого гнучкого високоміцно прорізані канавки в облицювальних пластинах ного матеріалу, який у випадку руйнування пласі/або плитках можуть бути виконані змінної довжитини і/або облицювальної плитки відвертає її відни і утримувати пластинчасті деталі різного розміривання і падіння на землю із серйозним ризиком ру з тим, щоби кріплення було пристосоване до поранити людей та/або нанести матеріальну шковитримування як помірних, так і високих навантаду. жень, раціонально розподілених по поверхні пласЗ метою чіткого розуміння даного винаходу тин, які підлягають фіксації. далі подається детальний опис винаходу, лише як Подальша перевага полягає в тому, що пряілюстративний приклад, що не вносить обмежень, молінійно прорізані канавки в облицювальних плаз посиланням на додані ілюстрації, де: стинах і/або плитках можуть бути виконані різної Фіг.1 - схематичне зображення кількох варіанглибини для того, щоб закріплювані в канавках тів закріплюваних пластинчастих деталей згідно з елементи були придатними для облицювальних винаходом. плиток і/або пластин різної товщини. Фіг.2А і 2В - схематичні переріз та/або перспеЩе одна перевага полягає в тому, що пластиктива облицювальних пластин і/або плиток, на нчасті деталі, які мають бути вставлені в канавки, яких виконуються необхідні попередні роботи, аби прямолінійно прорізані в облицювальних пластизабезпечити прямолінійно прорізані канавки, куди нах і/або плитках, можуть бути виготовлені з різних вставляються пластинчасті деталі. матеріалів, з різними механічними характеристиФігури від 3А до 3Е - схематичні перспективи ками пружності, твердості і міцності, з різною товта/або перерізи варіантів здійснення закріплюващиною і/або різної форми, аби задовольнити будьних у канавках елементів для фіксування пластин яким вимогам проектування, а це може забезпечиі/або облицювальних плиток згідно з винаходом, ти більш або менш пружний або жорсткий вид кріде пластинчасті деталі вставлені в прямолінійно плення, відповідно до роду матеріалу, розміру і прорізані канавки, симетрично виконані в площині товщини облицювання, яке використовується. пластини. Ще інша перевага полягає в тому, що прямоФіг.4 - схематичне зображення закріплюваного лінійно прорізані канавки в облицювальних пласв канавках елемента для фіксування пластин і/або тинах і/або плитках можуть допускати, щоб у кожну облицювальних плиток згідно з винаходом, де канавку було уставлено кілька розташованих попластинчасті деталі вставлені в прямолінійно проруч пластинчастих деталей; у цей спосіб можна різані канавки, виконані радіально в площині пласточно розмістити пластинчасті деталі у випадку, тини. коли необхідно кріпити пластину, внаслідок чого Фіг.5 - схематичне зображення закріплюваних укладання стає легшим, і це дає можливість робіту канавках елементів для фіксування пластин і/або никам просто і раціонально виконувати операції облицювальних плиток згідно з винаходом, де кіфіксування. лька пластинчастих деталей вставлені в одну і ту 7 75103 8 же прямолінійно прорізану канавку. прорізаної канавки 3 з площиною підрізаної пласФіг.6 - схематичне зображення закріплюваного тини і/або облицювальної плитки 2; спираючись на в канавках елемента згідно з винаходом, де пласвідповідні краї 5 канавок, пластинчасті деталі 1 тинчасті деталі вставлені в прямолінійно прорізані своїми частинами, вставленими в прямолінійно канавки, виконані симетрично в площині пластини, прорізану канавку, тиснуть із силою F на відповідна яку нанесені антируїнна сітка і трос, що не дону зовнішню опорну площину 24, створюючи міцне пускає падіння. затиснення закріплюваного елемента 21, що дає Фіг.7 - схематичні зображення а), b), с) посліможливість у простий і безпечний спосіб зафіксудовних етапів міцного з'єднання пари пластинчасвати пластину і/або облицювальну плитку 2 на тих деталей, вставлених у прямолінійно прорізані конструкції, яка підтримує облицювання 10. канавки, які виконані на пластині і/або облицюваТочка опори, на яку спирається важіль, утвольній плитці; пластинчасті деталі з'єднуються черений лапками, не обов'язково розташована на рез вставлену між ними станину U-профілю. краю канавки, виконаної на пластині і/або облицюНа рисунках показано закріплюваний у канаввальній плитці 2, а може знаходитися також побках елемент для фіксування пластин і/або облилизу згаданого краю. Цей варіант особливо необцювальних плиток 2, який зазвичай складається з хідний у випадку, де відповідний вигин лапки пластинчастих деталей 1, виконаних із нержавіюдозволяє використовувати той же важільний принчої сталі, сталі для струн або будь-якого високоміцип даного винаходу, хоча він і не діє точно на цного матеріалу. Форма пластинчастих деталей 1 краю канавки. різноманітна: згадані деталі можуть бути прямими Пластинчасті деталі 1, що видаються з прямо20, зігнутими 18, з потовщеною частиною 19, вони лінійно прорізаних канавок 3, можуть симетрично можуть мати отвори 6 або прорізи 11 та мати різдзеркально розходитися, перетинатися або навіть ний розмір. На Фіг.1 показано кілька варіантів цих бути розміщеними з проміжками; у випадку призакріплюваних елементів. Отже, елементи можуть наймні трьох пластинчастих деталей вони можуть мати також канавки 25 для закріплення пружинами бути розміщені навіть радіально. В будь-якому разі подібно до кліпса, верхній вигин 26, який надає пластинчасті деталі 1 надійно з'єднані або безпопружності лапкам, нижній закруглений профіль 27 середньо одна з одною з допомогою болтів 8, для оптимального укладання в канавку, виконану з вставлених в отвори 6 пластинчастих деталей 1 і допомогою шліфувального круга 4, отвір 28 для зафіксованих гайками 7; або з допомогою підхожої затягувального болта, закріплення, отримане з станини 9, виготовленої з металу та/або іншого допомогою точкового зварювання 29, або затягуматеріалу, до якого пластинчасті деталі 1 надійно вальну опору, отриману звичайним зварюванням кріпляться болтами 8. З'єднання пластинчастих 30. деталей 1 примушує кожну деталь спиратися на Відповідно до кількості пластинчастих детакрай 5 з тупим кутом, утвореним перетином внутлей, їх форми, розміщення на пластині і/або облирішньої площини 23 прямолінійно прорізаної канацювальній плитці 2 та їх товщини, на цих пластивки 3 з площиною підрізаної пластини і/або облинах і/або облицювальних плитках 2 необхідно цювальної плитки 2; спираючись на відповідні краї виконати спеціальні попередні роботи, які зале5 канавок, пластинчасті деталі 1 своїми частинажать від матеріалу згаданих пластин, їх розміру, ми, вставленими в прямолінійно прорізану канавваги, товщини та вітрового навантаження, якому ку, тиснуть із силою F на відповідну зовнішню оповони будуть піддаватися в укладеному стані. рну площину 24, створюючи міцне затиснення Попередні роботи, що мають виконуватися на закріплюваного в канавках елемента 21 для фіксупластинах і/або облицювальних плитках 2, як це вання пластин і/або облицювальних плиток, а це схематично зображено на Фігурах 2А і 2В, зводає можливість у простий і безпечний спосіб зафідяться до двох або більшої кількості прямолінійно ксувати пластину і/або облицювальну плитку 2 з прорізаних канавок 3, виконаних з допомогою продопомогою болтів 14 і гайок 15 на металевій опорстого шліфування кругом 4 пластини і/або облиній конструкції 10. цювальної плитки 2; прямолінійно прорізані канавНа Фіг.3Е показано трапецієподібний металеки 3 можуть мати змінну довжину, і в кожну вий профіль 9, всередині якого закріплено гвинт з канавку може вставлятися частина однієї або бігайкою 7, яка, будучи затягнутою на лапках 1, розльшого числа розташованих поруч пластинчастих міщених уздовж двох похилих поверхонь, забезпедеталей 1, точно установлених в точці закріпленчує їх міцне з'єднання. Принцип системи кріплення ня. залишається тим же. Пластинчастим деталям 1 надана така форма, При застосуванні пластин і/або облицювальщо частина кожної з них вставляється в прямоліних плиток 2 із сіткоподібною павутинною структунійно прорізані глухі канавки 3, виконані на площирою 22, попередньо накладеною з допомогою ні пластини і/або облицювальної плитки 2; інша клею на зворотний бік пластини, з метою уникнути частина кожної із згаданих деталей видається з її руйнування, між пластиною і/або облицювальпрямолінійно прорізаних канавок 3 і займає таке ною плиткою 2 та сіткоподібною структурою 22 положення, яке дозволяє їх з'єднати з допомогою може бути вставлений трос 16 із гнучкої сталі, кінці болтів 8 і гайок 7 та отримати закріплюваний у якого прикріплені до станини 9 болтами 17; у виканавках елемент 21 для фіксування пластин і/або падку руйнування і відривання пластини і/або обоблицювальних плиток; з'єднання пластинчастих лицювальної плитки 2 гнучкий трос 16 забезпечує деталей 1 має такий вигляд, що кожна з цих детаутримування зруйнованої пластини, відвертаючи її лей спирається на тупокутний край 5, утворений падіння на землю. перетином внутрішньої площини 23 прямолінійно Хоча даний винахід описано і проілюстровано 9 75103 10 відповідно до варіантів його здійснення лише у ми, деталей, орієнтацій в межах сутності й обсягу вигляді прикладів, які не вносять обмежень, спецівинаходу. алістам зрозуміло, що існують інші варіанти фор 11 Комп’ютерна верстка Л. Купенко 75103 Підписне 12 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
