Добувна машина безперервної дії

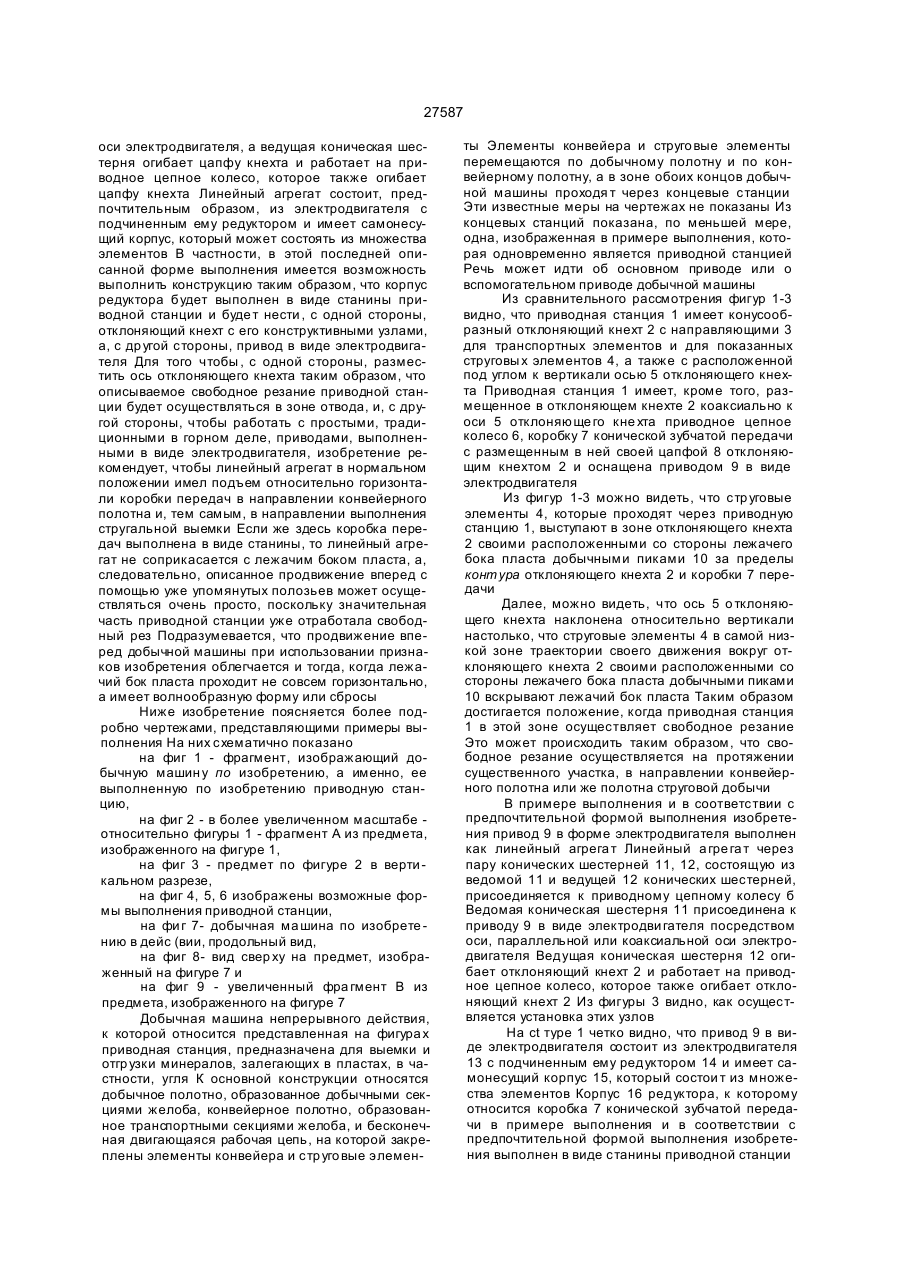

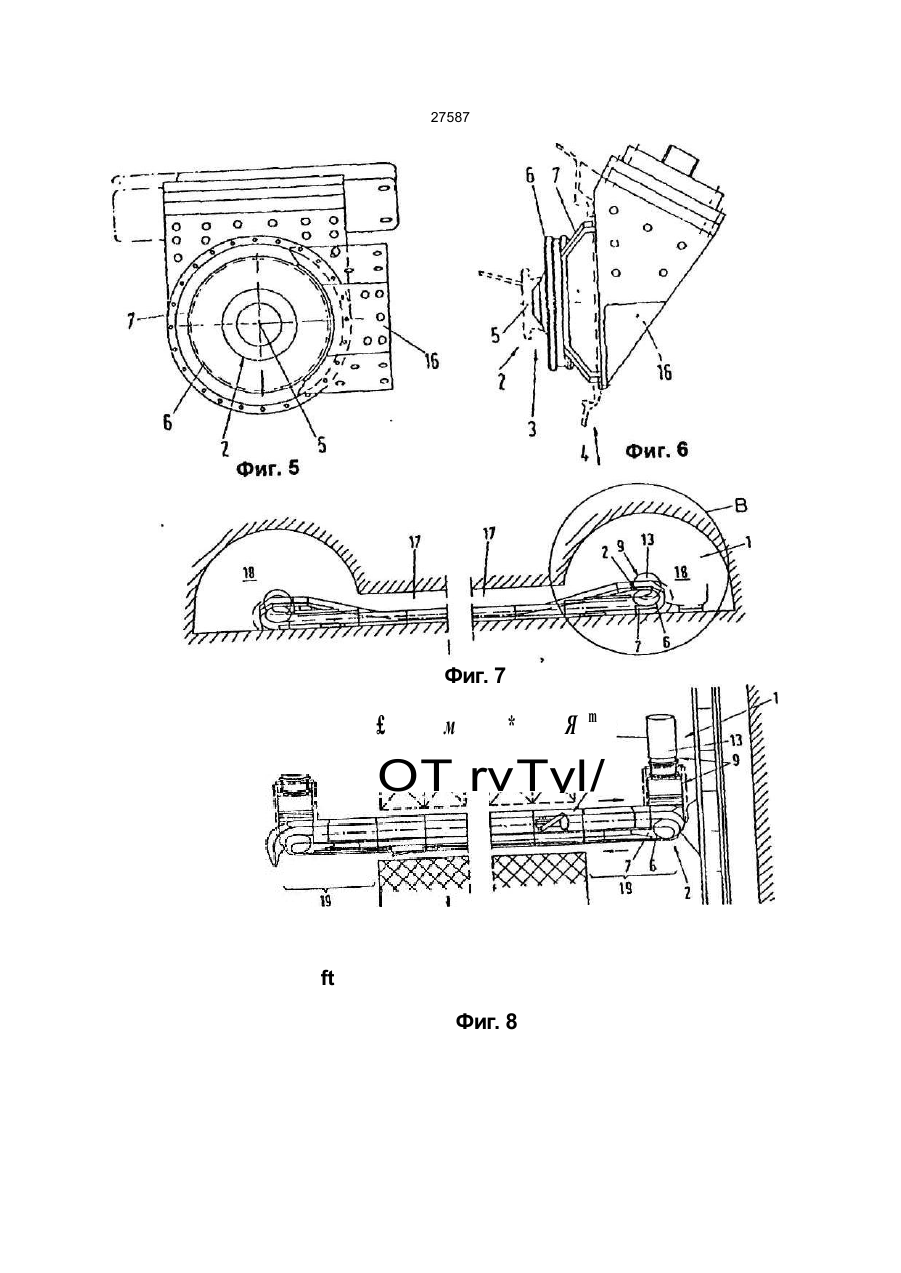

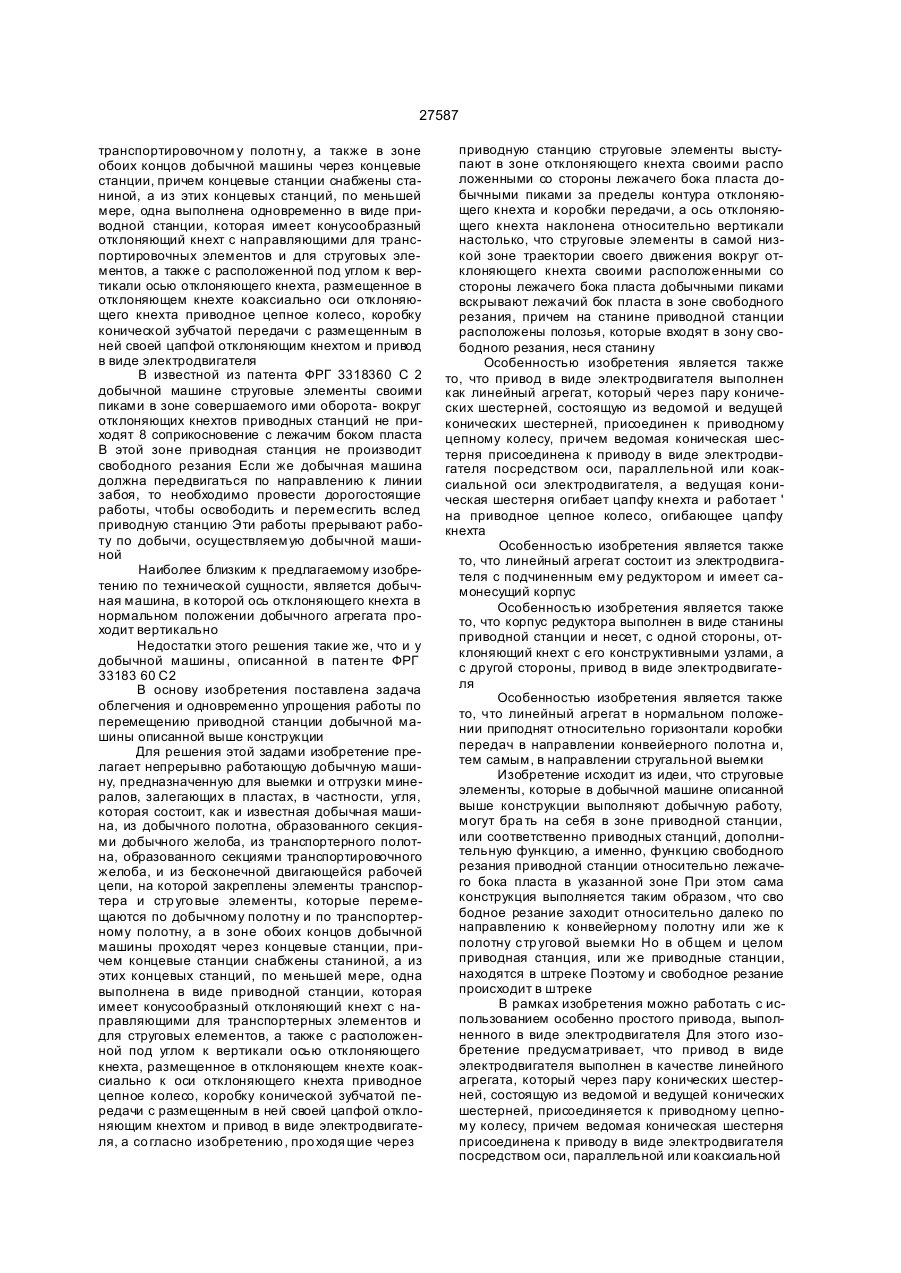

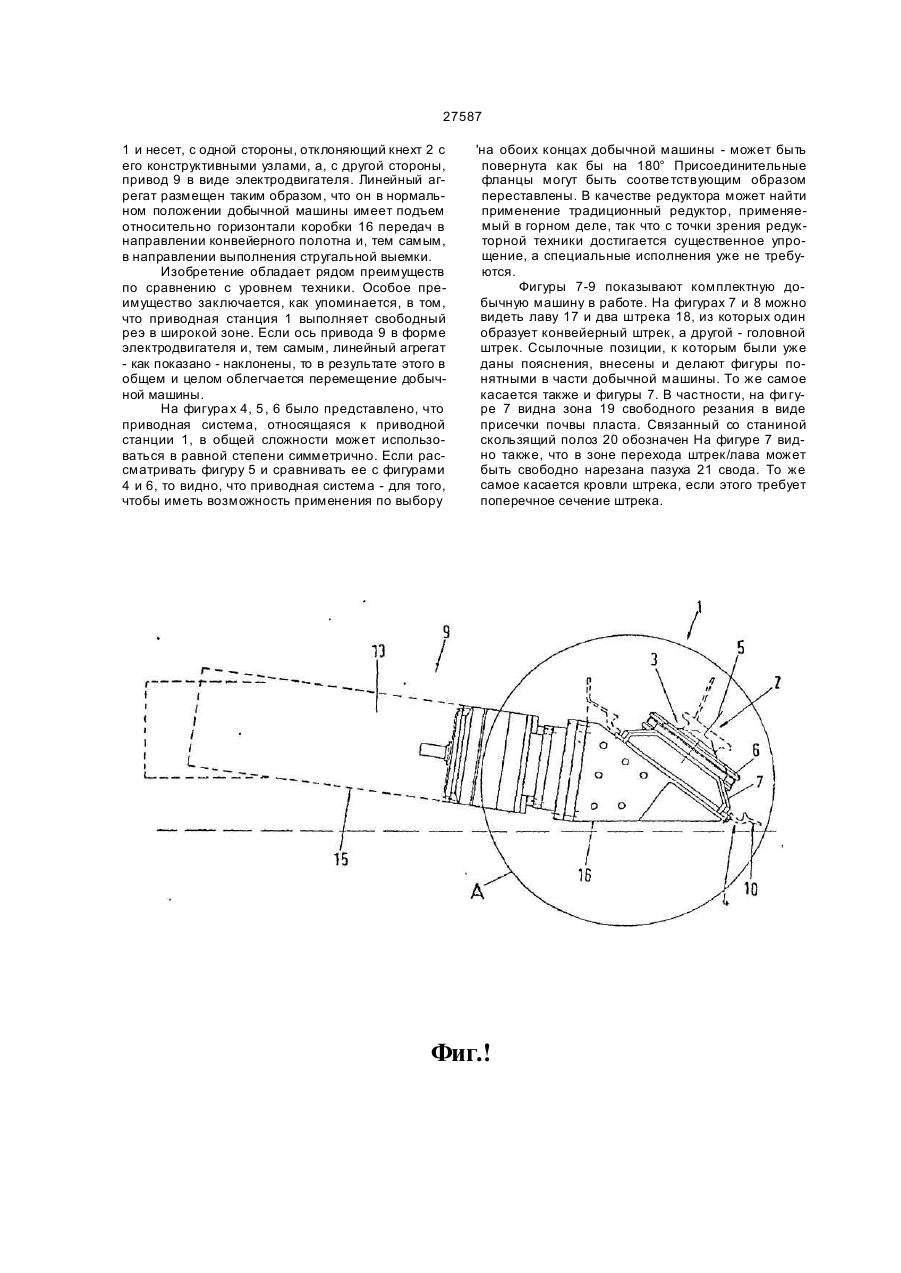

1. Добычная машина непрерывного действия, предназначенная для выемки и отгр узки минера лов, залегающи х в пласта х, в частности , угля, со стоя щая из добычно го поло тна, образо ванного секциями добычного желоба, из транспортерного полотна, образованного секциями транспортиро вочно го желоба, и из бесконечной дви гающейся рабочей цепи, на которой закреплены элементы транспортера и стр уго вые элементы, которые пе ремещаются по добычном у полотн у и по транс портерном у полотн у, а в зоне обои х концов до бычной машины , про ходя т через концевые стан ции, при чем концевые станции снабжены стани ной, а из этих концевых станций, по меньшей ме ре, одна выполнена в виде при водной стан ции, которая имеет конусообразный-отклоняющий кнехт с направляющими для транспортерных эле ментов и для стр уговы х елементов, а также с рас положенной под углом к вер тика ли осью о ткло няющего кнехта , размещенное в о тклоняющем кнехте коак сиально к оси о тк лоняюще го кне хта приводное цепное колесо, коробку конической зубча той передачи с разме щенным в ней своей цап фой отклоняющим кне хтом и при вод в виде элек тродви га теля , о тли чающаяся тем, что про ходя щие через приводн ую станцию стр уго вые элементы выступают в зоне отклоняющего кнехта своими расположенными со стороны лежаче го бока пласта добычными пиками за пределы контура отклоняющего кнехта и коробки передачи, а ось отклоняющего кнехта наклонена относительно вертикали настолько, что стр уговые элементы в самой низкой зоне траектории своего движения вокруг о тклоняющего кнехта своими расположенными со стороны лежачего бока пласта добычными пиками вскрывают лежачий бок пласта в зоне свободного резания, причем на станине приводной станции расположены полозья, которые входят в зону свободного резания, неся станину. 2 Ма шина по п.1 , о тли чающаяся тем, что привод в виде электродвигателя выполнен как линейный агрегат, который через пару конических шестерней, состоящую из ведомой и ведущей конических шестерней, присоединен к приводному цепному колесу, причем ведомая коническая шестерня присоединена к приводу в виде электродвигателя посредством оси, параллельной или коаксиальной оси электродвигателя, а ведущая коническая шестерня огибает цапфу кнехта и работает на приводное цепное колесо, огибающее цапфу кнехта. 3. Ма шин а п о одн ом у из п унк тов 1 или 2 , о тли чающаяся тем, что линейный агре га т состои т из электродвигателя с подчиненным ему редуктором и имеет самонесущий корпус. 4. Ма ши на по о дн ом у из п унк то в 1-3, о тли чаю, щаяся тем, что корпус редуктора выполнен в виде станины приводной станции и несет с одной стороны отклоняющий кнехт с его констр ук тивными узлами, а с др угой стороны привод в виде электродвигателя 5. Ма шина ло одн ому из п унк то в 2-4 , о тлича ю щаяся тем, что линейный а грега т в нормальном положении приподнят относительно горизонтали коробки передач в направлении конвейерного по лотна и , тем самым, в направлении стр уга льной выемки. смО 00 Ш СМ о> Изобретение касается добычной машины непрерывного действия для выемки и отгрузки залегающи х в пласта х материалов, в частности, угля, состоящей из добычного полотна, образованного секциями добычными желоба, из транс портировочного полотна, образованного секциями транспортировочного желоба, и из бесконечно двигающейся рабочей цепи, на которой закреплены элементы транспортера и струговые элементы, переме щающиеся по добы чном у попотн у и по 27587 транспортировочном у полотн у, а также в зоне обоих концов добычной машины через концевые станции, причем концевые станции снабжены станиной, а из этих концевых станций, по меньшей мере, одна выполнена одновременно в виде приводной станции, которая имеет конусообразный отклоняющий кнехт с направляющими для транспортировочных элементов и для струговых элементов, а также с расположенной под углом к вертикали осью отклоняющего кнехта, размещенное в отклоняющем кнехте коаксиально оси отклоняющего кнехта приводное цепное колесо, коробку конической зубчатой передачи с размещенным в ней своей цапфой отклоняющим кнехтом и привод в виде электродвигателя В известной из патента ФРГ 3318360 С 2 добычной машине струговые элементы своими пиками в зоне совершаемого ими оборота- вокруг отклоняющих кнехтов приводных станций не приходят 8 соприкосновение с лежачим боком пласта В этой зоне приводная станция не производит свободного резания Если же добычная машина должна передвигаться по направлению к линии забоя, то необходимо провести дорогостоящие работы, чтобы освободить и перемесгить вслед приводную станцию Эти работы прерывают работу по добычи, осуществляемую добычной машиной Наиболее близким к предлагаемому изобретению по технической сущности, является добычная машина, в которой ось отклоняющего кнехта в нормальном положении добычного агрегата проходит вертикально Недостатки этого решения такие же, что и у добычной машины , описанной в патен те ФРГ 33183 60 С2 В основу изобретения поставлена задача облегчения и одновременно упрощения работы по перемещению приводной станции добычной машины описанной выше конструкции Для решения этой задами изобретение прелагает непрерывно работающую добычную машину, предназначенную для выемки и отгрузки минералов, залегающих в пластах, в частности, угля, которая состоит, как и известная добычная машина, из добычного полотна, образованного секциями добычного желоба, из транспортерного полотна, образованного секциями транспортировочного желоба, и из бесконечной двигающейся рабочей цепи, на которой закреплены элементы транспортера и стр уго вые элементы, которые перемещаются по добычному полотну и по транспортерному полотну, а в зоне обоих концов добычной машины проходят через концевые станции, причем концевые станции снабжены станиной, а из этих концевых станций, по меньшей мере, одна выполнена в виде приводной станции, которая имеет конусообразный отклоняющий кнехт с направляющими для транспортерных элементов и для струговых елементов, а также с расположенной под углом к вертикали осью отклоняющего кнехта, размещенное в отклоняющем кнехте коаксиально к оси отклоняющего кнехта приводное цепное колесо, коробку конической зубчатой передачи с размещенным в ней своей цапфой отклоняющим кнехтом и привод в виде электродвигателя, а со гласно изобретению, про ходя щие через приводную станцию струговые элементы выступают в зоне отклоняющего кнехта своими распо ложенными со стороны лежачего бока пласта добычными пиками за пределы контура отклоняющего кнехта и коробки передачи, а ось отклоняющего кнехта наклонена относительно вертикали настолько, что струговые элементы в самой низкой зоне траектории своего движения вокруг отклоняющего кнехта своими расположенными со стороны лежачего бока пласта добычными пиками вскрывают лежачий бок пласта в зоне свободного резания, причем на станине приводной станции расположены полозья, которые входят в зону свободного резания, неся станину Особенностью изобретения является также то, что привод в виде электродвигателя выполнен как линейный агрегат, который через пару конических шестерней, состоящую из ведомой и ведущей конических шестерней, присоединен к приводному цепному колесу, причем ведомая коническая шестерня присоединена к приводу в виде электродвигателя посредством оси, параллельной или коаксиальной оси электродвигателя, а ведущая коническая шестерня огибает цапфу кнехта и работает ' на приводное цепное колесо, огибающее цапфу кнехта Особенностью изобретения является также то, что линейный агрегат состоит из электродвигателя с подчиненным ему редуктором и имеет самонесущий корпус Особенностью изобретения является также то, что корпус редуктора выполнен в виде станины приводной станции и несет, с одной стороны, отклоняющий кнехт с его конструктивными узлами, а с другой стороны, привод в виде электродвигателя Особенностью изобретения является также то, что линейный агрегат в нормальном положении приподнят относительно горизонтали коробки передач в направлении конвейерного полотна и, тем самым, в направлении стругальной выемки Изобретение исходит из идеи, что струговые элементы, которые в добычной машине описанной выше конструкции выполняют добычную работу, могут бра ть на себя в зоне приводной станции, или соответственно приводных станций, дополнительную функцию, а именно, функцию свободного резания приводной станции относительно лежачего бока пласта в указанной зоне При этом сама конструкция выполняется таким образом, что сво бодное резание заходит относительно далеко по направлению к конвейерному полотну или же к полотну стр уговой выемки Но в общем и целом приводная станция, или же приводные станции, находятся в штреке Поэтому и свободное резание происходит в штреке В рамках изобретения можно работать с использованием особенно простого привода, выполненного в виде электродвигателя Для этого изобретение предусматривает, что привод в виде электродвигателя выполнен в качестве линейного агрегата, который через пару конических шестерней, состоящую из ведомой и ведущей конических шестерней, присоединяется к приводному цепному колесу, причем ведомая коническая шестерня присоединена к приводу в виде электродвигателя посредством оси, параллельной или коаксиальной 27587 оси электродвигателя, а ведущая коническая шестерня огибает цапфу кнехта и работает на приводное цепное колесо, которое также огибает цапфу кнехта Линейный агрегат состоит, предпочтительным образом, из электродвигателя с подчиненным ему редуктором и имеет самонесущий корпус, который может состоять из множества элементов В частности, в этой последней описанной форме выполнения имеется возможность выполнить конструкцию таким образом, что корпус редуктора будет выполнен в виде станины приводной станции и буде т нести , с одной стороны, отклоняющий кнехт с его конструктивными узлами, а, с др угой стороны, привод в виде электродвигателя Для того чтобы , с одной стороны, разместить ось отклоняющего кнехта таким образом, что описываемое свободное резание приводной станции будет осуществляться в зоне отвода, и, с другой стороны, чтобы работать с простыми, традиционными в горном деле, приводами, выполненными в виде электродвигателя, изобретение рекомендует, чтобы линейный агрегат в нормальном положении имел подъем относительно горизонтали коробки передач в направлении конвейерного полотна и, тем самым, в направлении выполнения стругальной выемки Если же здесь коробка передач выполнена в виде станины, то линейный агрегат не соприкасается с лежачим боком пласта, а, следовательно, описанное продвижение вперед с помощью уже упомянутых полозьев может осуществляться очень просто, поскольку значительная часть приводной станции уже отработала свободный рез Подразумевается, что продвижение вперед добычной машины при использовании признаков изобретения облегчается и тогда, когда лежачий бок пласта проходит не совсем горизонтально, а имеет волнообразную форму или сбросы Ниже изобретение поясняется более подробно чертежами, представляющими примеры выполнения На них схематично показано на фиг 1 - фрагмент, изображающий добычную машин у по изобретению, а именно, ее выполненную по изобретению приводную станцию, на фиг 2 - в более увеличенном масштабе относительно фигуры 1 - фрагмент А из предмета, изображенного на фигуре 1, на фиг 3 - предмет по фигуре 2 в верти кальном разрезе, на фиг 4, 5, 6 изображены возможные формы выполнения приводной станции, на фи г 7- добычная ма шина по изобрете нию в дейс (вии, продольный вид, на фиг 8- вид свер ху на предмет, изображенный на фигуре 7 и на фиг 9 - увеличенный фра гмент В из предмета, изображенного на фигуре 7 Добычная машина непрерывного действия, к которой относится представленная на фигура х приводная станция, предназначена для выемки и отгр узки минералов, залегающих в пластах, в частности, угля К основной конструкции относятся добычное полотно, образованное добычными секциями желоба, конвейерное полотно, образованное транспортными секциями желоба, и бесконечная двигающаяся рабочая цепь, на которой закреплены элементы конвейера и стр уго вые элемен ты Элементы конвейера и струго вые элементы перемещаются по добычному полотну и по конвейерному полотну, а в зоне обоих концов добычной машины проходя т через концевые станции Эти известные меры на чертежах не показаны Из концевых станций показана, по меньшей мере, одна, изображенная в примере выполнения, которая одновременно является приводной станцией Речь может идти об основном приводе или о вспомогательном приводе добычной машины Из сравнительного рассмотрения фигур 1-3 видно, что приводная станция 1 имеет конусообразный отклоняющий кнехт 2 с направляющими 3 для транспортных элементов и для показанных струговы х элементов 4, а также с расположенной под углом к вертикали осью 5 отклоняющего кнехта Приводная станция 1 имеет, кроме того, размещенное в отклоняющем кнехте 2 коаксиально к оси 5 отклоняюще го кне хта приводное цепное колесо 6, коробку 7 конической зубчатой передачи с размещенным в ней своей цапфой 8 отклоняющим кнехтом 2 и оснащена приводом 9 в виде электродвигателя Из фигур 1-3 можно видеть, что стр уговые элементы 4, которые проходят через приводную станцию 1, выступают в зоне отклоняющего кнехта 2 своими расположенными со стороны лежачего бока пласта добычными пиками 10 за пределы контура отклоняющего кнехта 2 и коробки 7 передачи Далее, можно видеть, что ось 5 о тклоняющего кнехта наклонена относительно вертикали настолько, что струговые элементы 4 в самой низкой зоне траектории своего движения вокруг отклоняющего кнехта 2 своими расположенными со стороны лежачего бока пласта добычными пиками 10 вскрывают лежачий бок пласта Таким образом достигается положение, когда приводная станция 1 в этой зоне осуществляет свободное резание Это может происходить таким образом, что свободное резание осуществляется на протяжении существенного участка, в направлении конвейерного полотна или же полотна струговой добычи В примере выполнения и в соответствии с предпочтительной формой выполнения изобретения привод 9 в форме электродвигателя выполнен как линейный агрега т Линейный а гре га т через пару конических шестерней 11, 12, состоящую из ведомой 11 и ведущей 12 конических шестерней, присоединяется к приводному цепному колесу б Ведомая коническая шестерня 11 присоединена к приводу 9 в виде электродви гателя посредством оси, параллельной или коаксиальной оси электродвигателя Ведущая коническая шестерня 12 огибает отклоняющий кнехт 2 и работает на приводное цепное колесо, которое также огибает отклоняющий кнехт 2 Из фигуры 3 видно, как осуществляется установка этих узлов На ct туре 1 четко видно, что привод 9 в виде электродвигателя состоит из электродвигателя 13 с подчиненным ему редуктором 14 и имеет самонесущий корпус 15, который состои т из множества элементов Корпус 16 редуктора, к которому относится коробка 7 конической зубчатой передачи в примере выполнения и в соответствии с предпочтительной формой выполнения изобретения выполнен в виде станины приводной станции 27587 1 и несет, с одной стороны, отклоняющий кнехт 2 с его конструктивными узлами, а, с другой стороны, привод 9 в виде электродвигателя. Линейный агрегат размещен таким образом, что он в нормальном положении добычной машины имеет подъем относительно горизонтали коробки 16 передач в направлении конвейерного полотна и, тем самым, в направлении выполнения стругальной выемки. Изобретение обладает рядом преимуществ по сравнению с уровнем техники. Особое преимущество заключается, как упоминается, в том, что приводная станция 1 выполняет свободный реэ в широкой зоне. Если ось привода 9 в форме электродвигателя и, тем самым, линейный агрегат - как показано - наклонены, то в результате этого в общем и целом облегчается перемещение добычной машины. На фигура х 4, 5 , 6 было представлено, что приводная система, относящаяся к приводной станции 1, в общей сложности может использоваться в равной степени симметрично. Если рассматривать фигуру 5 и сравнивать ее с фигурами 4 и 6, то видно, что приводная система - для того, чтобы иметь возможность применения по выбору 'на обоих концах добычной машины - может быть повернута как бы на 180° Присоединительные фланцы могут быть соотве тствующим образом переставлены. В качестве редуктора может найти применение традиционный редуктор, применяемый в горном деле, так что с точки зрения редукторной техники достигается существенное упрощение, а специальные исполнения уже не требуются. Фигуры 7-9 показывают комплектную добычную машину в работе. На фигурах 7 и 8 можно видеть лаву 17 и два штрека 18, из которых один образует конвейерный штрек, а другой - головной штрек. Ссылочные позиции, к которым были уже даны пояснения, внесены и делают фигуры понятными в части добычной машины. То же самое касается также и фигуры 7. В частности, на фи гуре 7 видна зона 19 свободного резания в виде присечки почвы пласта. Связанный со станиной скользящий полоз 20 обозначен На фигуре 7 видно также, что в зоне перехода штрек/лава может быть свободно нарезана пазуха 21 свода. То же самое касается кровли штрека, если этого требует поперечное сечение штрека. Фиг.! IBSIZ 27587 Фиг. 7 £ м * Я m ОТ rvTyl/ ft Фиг. 8 eo - is - z (гг ієо) 68 - zi - £ Ю1 'BHjdBJBj i/Aa 'Уосіолжл w '00088 oai on de aoi ЕИЭ 09 жe dйl 6 Z//JSJZ T:/_/J_JJJJ/LI/J UJL L/J 77777777/77777777777777777 \ 77 7 7 77 L2SLZ
