Дорогоцінний гранований камінь “чарівна людмила”

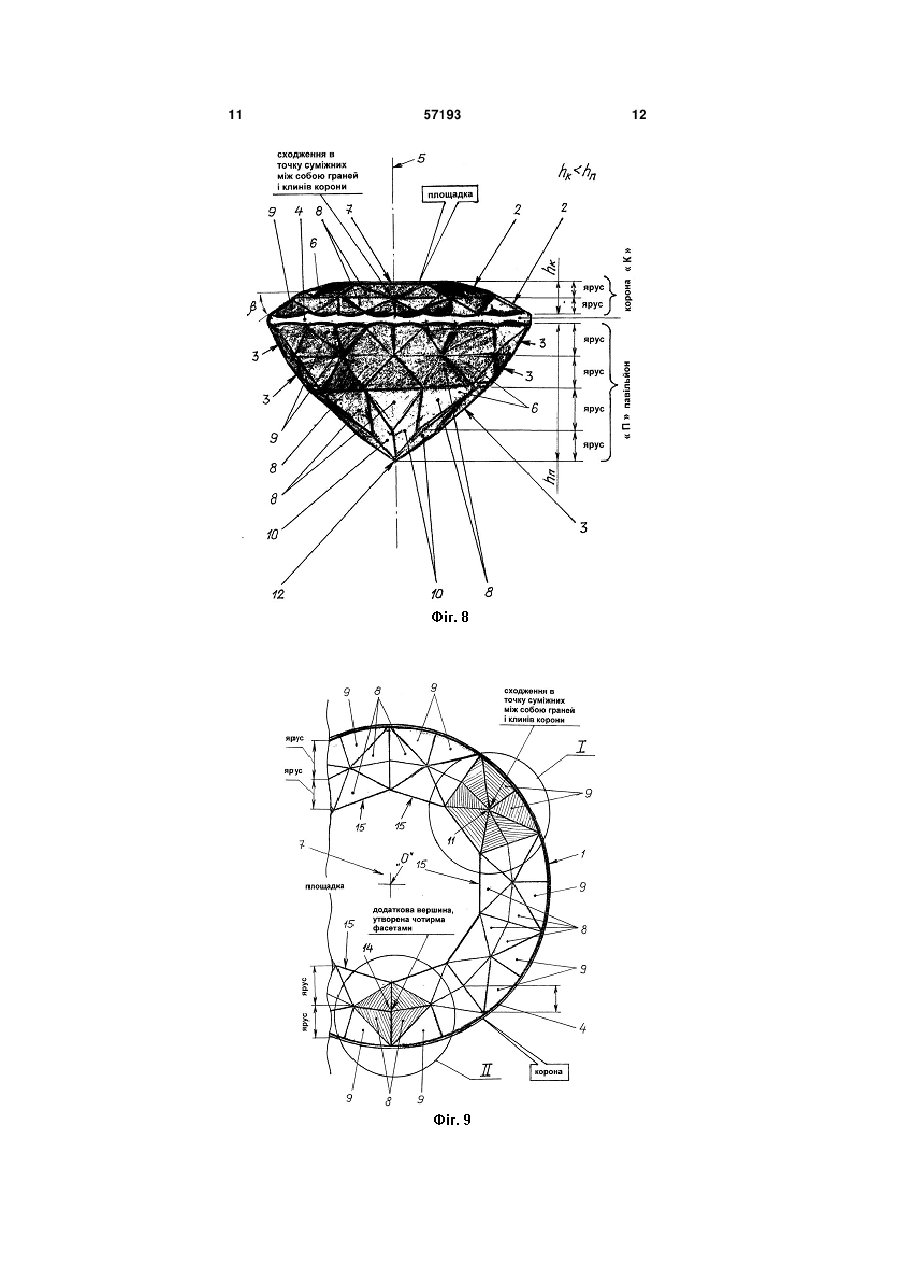

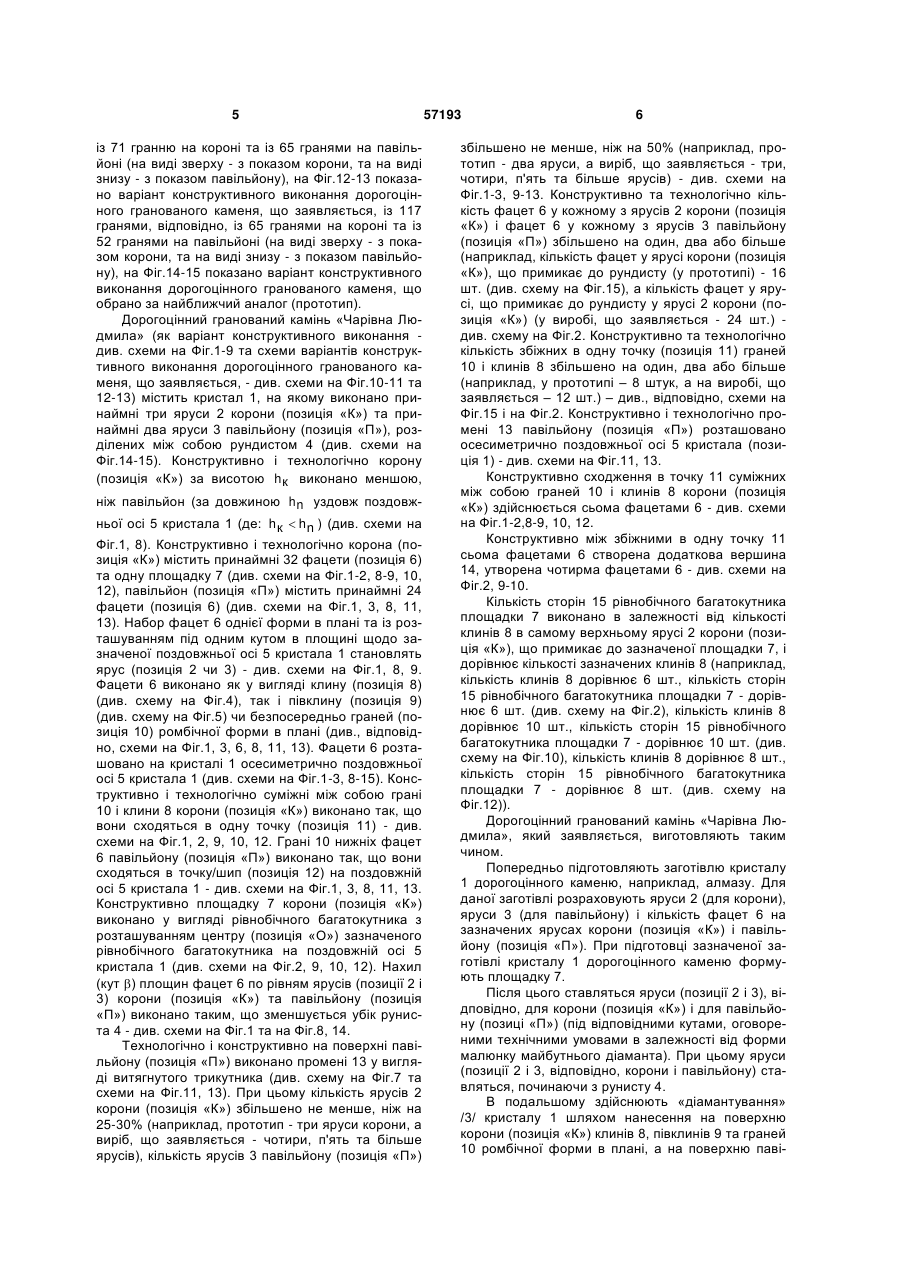

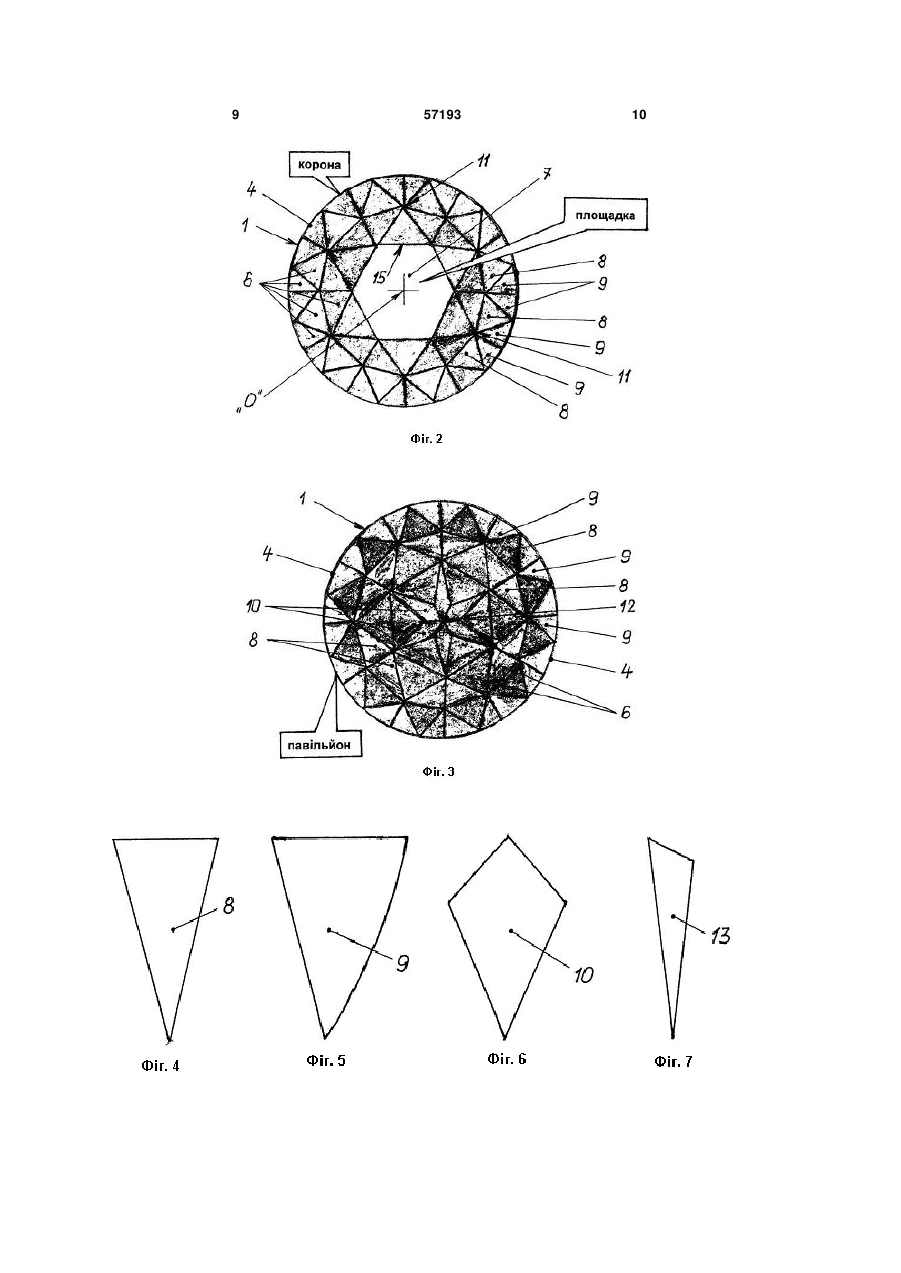

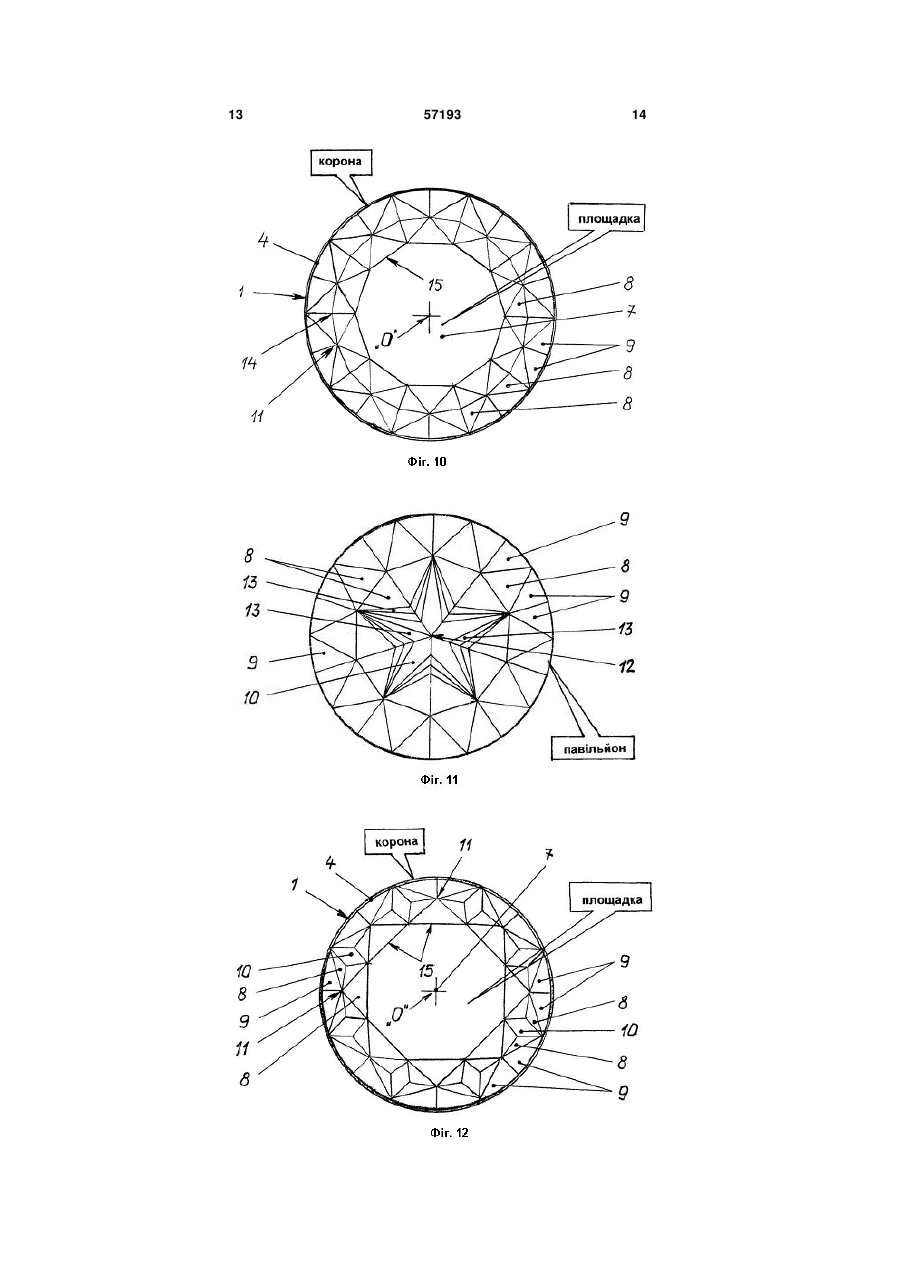

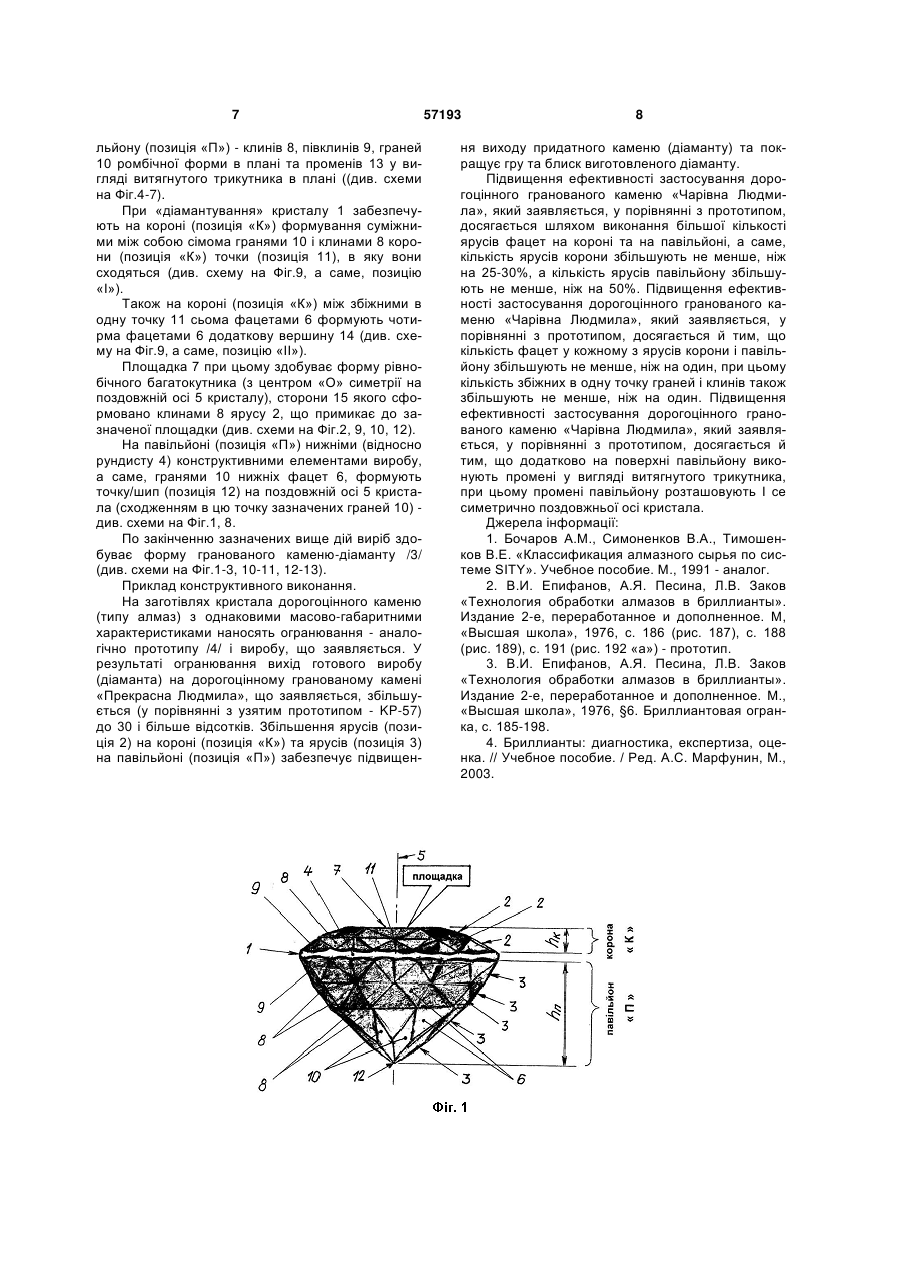

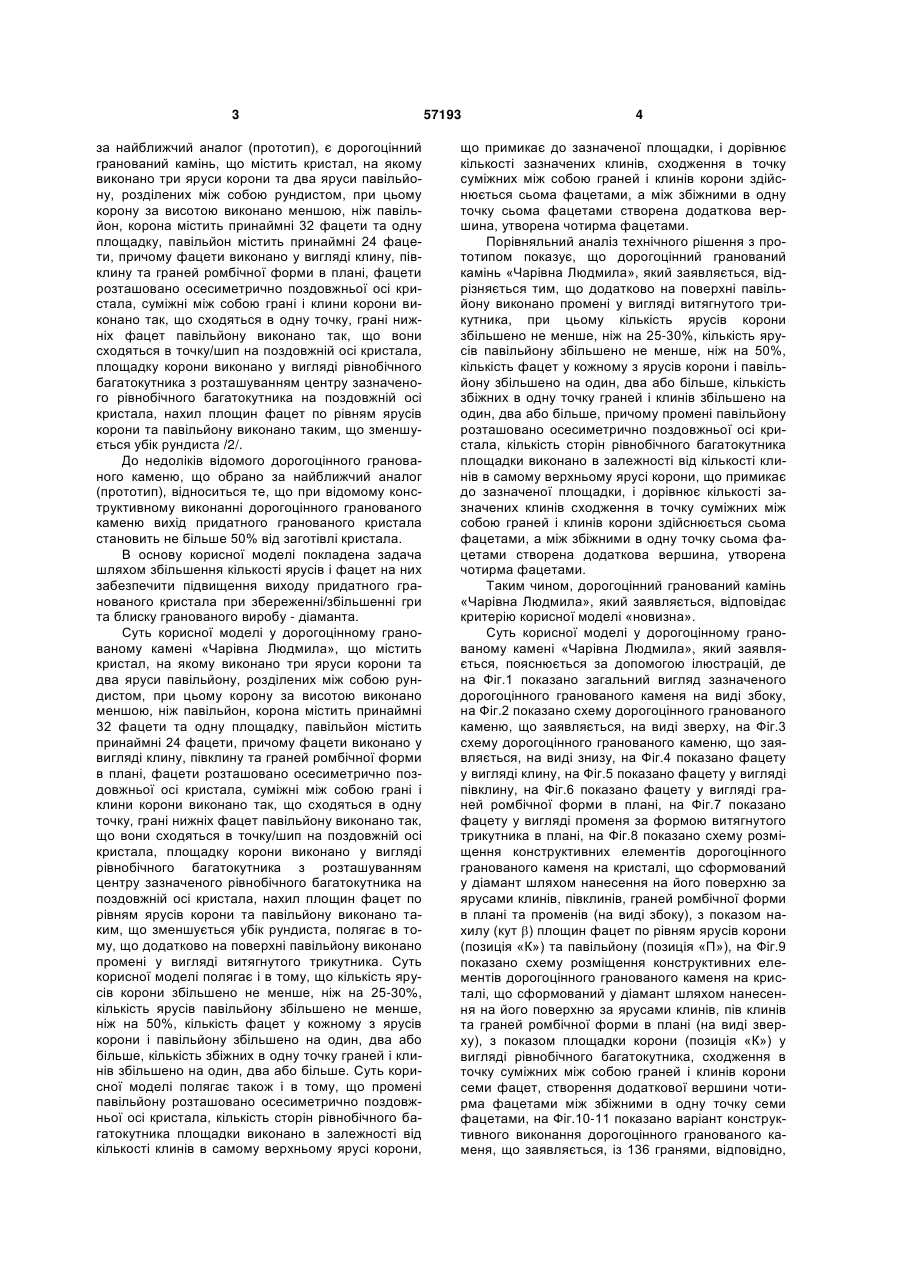

1. Дорогоцінний гранований камінь, що містить кристал, на якому виконано три яруси корони та два яруси павільйону, розділених між собою рундистом, при цьому корону за висотою виконано меншою, ніж павільйон, корона містить принаймні 32 фацети та одну площадку, павільйон містить принаймні 24 фацети, причому фацети виконано у вигляді клина, півклина та граней ромбічної форми в плані, фацети розташовано осесиметрично поздовжній осі кристала, суміжні між собою грані і клини корони виконано так, що сходяться в одну точку, грані нижніх фацет павільйону виконано так, що вони сходяться в точку/шип на поздовжній осі кристала, площадку корони виконано у вигляді рівнобічного багатокутника з розташуванням центру зазначеного рівнобічного багатокутника на поздовжній осі кристала, нахил площин фацет по рівнях ярусів корони та павільйону виконано та U 2 (19) 1 3 за найближчий аналог (прототип), є дорогоцінний гранований камінь, що містить кристал, на якому виконано три яруси корони та два яруси павільйону, розділених між собою рундистом, при цьому корону за висотою виконано меншою, ніж павільйон, корона містить принаймні 32 фацети та одну площадку, павільйон містить принаймні 24 фацети, причому фацети виконано у вигляді клину, півклину та граней ромбічної форми в плані, фацети розташовано осесиметрично поздовжньої осі кристала, суміжні між собою грані і клини корони виконано так, що сходяться в одну точку, грані нижніх фацет павільйону виконано так, що вони сходяться в точку/шип на поздовжній осі кристала, площадку корони виконано у вигляді рівнобічного багатокутника з розташуванням центру зазначеного рівнобічного багатокутника на поздовжній осі кристала, нахил площин фацет по рівням ярусів корони та павільйону виконано таким, що зменшується убік рундиста /2/. До недоліків відомого дорогоцінного гранованого каменю, що обрано за найближчий аналог (прототип), відноситься те, що при відомому конструктивному виконанні дорогоцінного гранованого каменю вихід придатного гранованого кристала становить не більше 50% від заготівлі кристала. В основу корисної моделі покладена задача шляхом збільшення кількості ярусів і фацет на них забезпечити підвищення виходу придатного гранованого кристала при збереженні/збільшенні гри та блиску гранованого виробу - діаманта. Суть корисної моделі у дорогоцінному гранованому камені «Чарівна Людмила», що містить кристал, на якому виконано три яруси корони та два яруси павільйону, розділених між собою рундистом, при цьому корону за висотою виконано меншою, ніж павільйон, корона містить принаймні 32 фацети та одну площадку, павільйон містить принаймні 24 фацети, причому фацети виконано у вигляді клину, півклину та граней ромбічної форми в плані, фацети розташовано осесиметрично поздовжньої осі кристала, суміжні між собою грані і клини корони виконано так, що сходяться в одну точку, грані нижніх фацет павільйону виконано так, що вони сходяться в точку/шип на поздовжній осі кристала, площадку корони виконано у вигляді рівнобічного багатокутника з розташуванням центру зазначеного рівнобічного багатокутника на поздовжній осі кристала, нахил площин фацет по рівням ярусів корони та павільйону виконано таким, що зменшується убік рундиста, полягає в тому, що додатково на поверхні павільйону виконано промені у вигляді витягнутого трикутника. Суть корисної моделі полягає і в тому, що кількість ярусів корони збільшено не менше, ніж на 25-30%, кількість ярусів павільйону збільшено не менше, ніж на 50%, кількість фацет у кожному з ярусів корони і павільйону збільшено на один, два або більше, кількість збіжних в одну точку граней і клинів збільшено на один, два або більше. Суть корисної моделі полягає також і в тому, що промені павільйону розташовано осесиметрично поздовжньої осі кристала, кількість сторін рівнобічного багатокутника площадки виконано в залежності від кількості клинів в самому верхньому ярусі корони, 57193 4 що примикає до зазначеної площадки, і дорівнює кількості зазначених клинів, сходження в точку суміжних між собою граней і клинів корони здійснюється сьома фацетами, а між збіжними в одну точку сьома фацетами створена додаткова вершина, утворена чотирма фацетами. Порівняльний аналіз технічного рішення з прототипом показує, що дорогоцінний гранований камінь «Чарівна Людмила», який заявляється, відрізняється тим, що додатково на поверхні павільйону виконано промені у вигляді витягнутого трикутника, при цьому кількість ярусів корони збільшено не менше, ніж на 25-30%, кількість ярусів павільйону збільшено не менше, ніж на 50%, кількість фацет у кожному з ярусів корони і павільйону збільшено на один, два або більше, кількість збіжних в одну точку граней і клинів збільшено на один, два або більше, причому промені павільйону розташовано осесиметрично поздовжньої осі кристала, кількість сторін рівнобічного багатокутника площадки виконано в залежності від кількості клинів в самому верхньому ярусі корони, що примикає до зазначеної площадки, і дорівнює кількості зазначених клинів сходження в точку суміжних між собою граней і клинів корони здійснюється сьома фацетами, а між збіжними в одну точку сьома фацетами створена додаткова вершина, утворена чотирма фацетами. Таким чином, дорогоцінний гранований камінь «Чарівна Людмила», який заявляється, відповідає критерію корисної моделі «новизна». Суть корисної моделі у дорогоцінному гранованому камені «Чарівна Людмила», який заявляється, пояснюється за допомогою ілюстрацій, де на Фіг.1 показано загальний вигляд зазначеного дорогоцінного гранованого каменя на виді збоку, на Фіг.2 показано схему дорогоцінного гранованого каменю, що заявляється, на виді зверху, на Фіг.3 схему дорогоцінного гранованого каменю, що заявляється, на виді знизу, на Фіг.4 показано фацету у вигляді клину, на Фіг.5 показано фацету у вигляді півклину, на Фіг.6 показано фацету у вигляді граней ромбічної форми в плані, на Фіг.7 показано фацету у вигляді променя за формою витягнутого трикутника в плані, на Фіг.8 показано схему розміщення конструктивних елементів дорогоцінного гранованого каменя на кристалі, що сформований у діамант шляхом нанесення на його поверхню за ярусами клинів, півклинів, граней ромбічної форми в плані та променів (на виді збоку), з показом нахилу (кут ) площин фацет по рівням ярусів корони (позиція «К») та павільйону (позиція «П»), на Фіг.9 показано схему розміщення конструктивних елементів дорогоцінного гранованого каменя на кристалі, що сформований у діамант шляхом нанесення на його поверхню за ярусами клинів, пів клинів та граней ромбічної форми в плані (на виді зверху), з показом площадки корони (позиція «К») у вигляді рівнобічного багатокутника, сходження в точку суміжних між собою граней і клинів корони семи фацет, створення додаткової вершини чотирма фацетами між збіжними в одну точку семи фацетами, на Фіг.10-11 показано варіант конструктивного виконання дорогоцінного гранованого каменя, що заявляється, із 136 гранями, відповідно, 5 із 71 гранню на короні та із 65 гранями на павільйоні (на виді зверху - з показом корони, та на виді знизу - з показом павільйону), на Фіг.12-13 показано варіант конструктивного виконання дорогоцінного гранованого каменя, що заявляється, із 117 гранями, відповідно, із 65 гранями на короні та із 52 гранями на павільйоні (на виді зверху - з показом корони, та на виді знизу - з показом павільйону), на Фіг.14-15 показано варіант конструктивного виконання дорогоцінного гранованого каменя, що обрано за найближчий аналог (прототип). Дорогоцінний гранований камінь «Чарівна Людмила» (як варіант конструктивного виконання див. схеми на Фіг.1-9 та схеми варіантів конструктивного виконання дорогоцінного гранованого каменя, що заявляється, - див. схеми на Фіг.10-11 та 12-13) містить кристал 1, на якому виконано принаймні три яруси 2 корони (позиція «К») та принаймні два яруси 3 павільйону (позиція «П»), розділених між собою рундистом 4 (див. схеми на Фіг.14-15). Конструктивно і технологічно корону (позиція «К») за висотою h к виконано меншою, ніж павільйон (за довжиною h n уздовж поздовжньої осі 5 кристала 1 (де: h к  h n ) (див. схеми на Фіг.1, 8). Конструктивно і технологічно корона (позиція «К») містить принаймні 32 фацети (позиція 6) та одну площадку 7 (див. схеми на Фіг.1-2, 8-9, 10, 12), павільйон (позиція «П») містить принаймні 24 фацети (позиція 6) (див. схеми на Фіг.1, 3, 8, 11, 13). Набор фацет 6 однієї форми в плані та із розташуванням під одним кутом в площині щодо зазначеної поздовжньої осі 5 кристала 1 становлять ярус (позиція 2 чи 3) - див. схеми на Фіг.1, 8, 9. Фацети 6 виконано як у вигляді клину (позиція 8) (див. схему на Фіг.4), так і півклину (позиція 9) (див. схему на Фіг.5) чи безпосередньо граней (позиція 10) ромбічної форми в плані (див., відповідно, схеми на Фіг.1, 3, 6, 8, 11, 13). Фацети 6 розташовано на кристалі 1 осесиметрично поздовжньої осі 5 кристала 1 (див. схеми на Фіг.1-3, 8-15). Конструктивно і технологічно суміжні між собою грані 10 і клини 8 корони (позиція «К») виконано так, що вони сходяться в одну точку (позиція 11) - див. схеми на Фіг.1, 2, 9, 10, 12. Грані 10 нижніх фацет 6 павільйону (позиція «П») виконано так, що вони сходяться в точку/шип (позиція 12) на поздовжній осі 5 кристала 1 - див. схеми на Фіг.1, 3, 8, 11, 13. Конструктивно площадку 7 корони (позиція «К») виконано у вигляді рівнобічного багатокутника з розташуванням центру (позиція «О») зазначеного рівнобічного багатокутника на поздовжній осі 5 кристала 1 (див. схеми на Фіг.2, 9, 10, 12). Нахил (кут ) площин фацет 6 по рівням ярусів (позиції 2 і 3) корони (позиція «К») та павільйону (позиція «П») виконано таким, що зменшується убік руниста 4 - див. схеми на Фіг.1 та на Фіг.8, 14. Технологічно і конструктивно на поверхні павільйону (позиція «П») виконано промені 13 у вигляді витягнутого трикутника (див. схему на Фіг.7 та схеми на Фіг.11, 13). При цьому кількість ярусів 2 корони (позиція «К») збільшено не менше, ніж на 25-30% (наприклад, прототип - три яруси корони, а виріб, що заявляється - чотири, п'ять та більше ярусів), кількість ярусів 3 павільйону (позиція «П») 57193 6 збільшено не менше, ніж на 50% (наприклад, прототип - два яруси, а виріб, що заявляється - три, чотири, п'ять та більше ярусів) - див. схеми на Фіг.1-3, 9-13. Конструктивно та технологічно кількість фацет 6 у кожному з ярусів 2 корони (позиція «К») і фацет 6 у кожному з ярусів 3 павільйону (позиція «П») збільшено на один, два або більше (наприклад, кількість фацет у ярусі корони (позиція «К»), що примикає до рундисту (у прототипі) - 16 шт. (див. схему на Фіг.15), а кількість фацет у ярусі, що примикає до рундисту у ярусі 2 корони (позиція «К») (у виробі, що заявляється - 24 шт.) див. схему на Фіг.2. Конструктивно та технологічно кількість збіжних в одну точку (позиція 11) граней 10 і клинів 8 збільшено на один, два або більше (наприклад, у прототипі – 8 штук, а на виробі, що заявляється – 12 шт.) – див., відповідно, схеми на Фіг.15 і на Фіг.2. Конструктивно і технологічно промені 13 павільйону (позиція «П») розташовано осесиметрично поздовжньої осі 5 кристала (позиція 1) - див. схеми на Фіг.11, 13. Конструктивно сходження в точку 11 суміжних між собою граней 10 і клинів 8 корони (позиція «К») здійснюється сьома фацетами 6 - див. схеми на Фіг.1-2,8-9, 10, 12. Конструктивно між збіжними в одну точку 11 сьома фацетами 6 створена додаткова вершина 14, утворена чотирма фацетами 6 - див. схеми на Фіг.2, 9-10. Кількість сторін 15 рівнобічного багатокутника площадки 7 виконано в залежності від кількості клинів 8 в самому верхньому ярусі 2 корони (позиція «К»), що примикає до зазначеної площадки 7, і дорівнює кількості зазначених клинів 8 (наприклад, кількість клинів 8 дорівнює 6 шт., кількість сторін 15 рівнобічного багатокутника площадки 7 - дорівнює 6 шт. (див. схему на Фіг.2), кількість клинів 8 дорівнює 10 шт., кількість сторін 15 рівнобічного багатокутника площадки 7 - дорівнює 10 шт. (див. схему на Фіг.10), кількість клинів 8 дорівнює 8 шт., кількість сторін 15 рівнобічного багатокутника площадки 7 - дорівнює 8 шт. (див. схему на Фіг.12)). Дорогоцінний гранований камінь «Чарівна Людмила», який заявляється, виготовляють таким чином. Попередньо підготовляють заготівлю кристалу 1 дорогоцінного каменю, наприклад, алмазу. Для даної заготівлі розраховують яруси 2 (для корони), яруси 3 (для павільйону) і кількість фацет 6 на зазначених ярусах корони (позиція «К») і павільйону (позиція «П»). При підготовці зазначеної заготівлі кристалу 1 дорогоцінного каменю формують площадку 7. Після цього ставляться яруси (позиції 2 і 3), відповідно, для корони (позиція «К») і для павільйону (позиці «П») (під відповідними кутами, оговореними технічними умовами в залежності від форми малюнку майбутнього діаманта). При цьому яруси (позиції 2 і 3, відповідно, корони і павільйону) ставляться, починаючи з рунисту 4. В подальшому здійснюють «діамантування» /3/ кристалу 1 шляхом нанесення на поверхню корони (позиція «К») клинів 8, півклинів 9 та граней 10 ромбічної форми в плані, а на поверхню паві 7 льйону (позиція «П») - клинів 8, півклинів 9, граней 10 ромбічної форми в плані та променів 13 у вигляді витягнутого трикутника в плані ((див. схеми на Фіг.4-7). При «діамантування» кристалу 1 забезпечують на короні (позиція «К») формування суміжними між собою сімома гранями 10 і клинами 8 корони (позиція «К») точки (позиція 11), в яку вони сходяться (див. схему на Фіг.9, а саме, позицію «І»). Також на короні (позиція «К») між збіжними в одну точку 11 сьома фацетами 6 формують чотирма фацетами 6 додаткову вершину 14 (див. схему на Фіг.9, а саме, позицію «II»). Площадка 7 при цьому здобуває форму рівнобічного багатокутника (з центром «О» симетрії на поздовжній осі 5 кристалу), сторони 15 якого сформовано клинами 8 ярусу 2, що примикає до зазначеної площадки (див. схеми на Фіг.2, 9, 10, 12). На павільйоні (позиція «П») нижніми (відносно рундисту 4) конструктивними елементами виробу, а саме, гранями 10 нижніх фацет 6, формують точку/шип (позиція 12) на поздовжній осі 5 кристала (сходженням в цю точку зазначених граней 10) див. схеми на Фіг.1, 8. По закінченню зазначених вище дій виріб здобуває форму гранованого каменю-діаманту /3/ (див. схеми на Фіг.1-3, 10-11, 12-13). Приклад конструктивного виконання. На заготівлях кристала дорогоцінного каменю (типу алмаз) з однаковими масово-габаритними характеристиками наносять огранювання - аналогічно прототипу /4/ і виробу, що заявляється. У результаті огранювання вихід готового виробу (діаманта) на дорогоцінному гранованому камені «Прекрасна Людмила», що заявляється, збільшується (у порівнянні з узятим прототипом - KP-57) до 30 і більше відсотків. Збільшення ярусів (позиція 2) на короні (позиція «К») та ярусів (позиція 3) на павільйоні (позиція «П») забезпечує підвищен 57193 8 ня виходу придатного каменю (діаманту) та покращує гру та блиск виготовленого діаманту. Підвищення ефективності застосування дорогоцінного гранованого каменю «Чарівна Людмила», який заявляється, у порівнянні з прототипом, досягається шляхом виконання більшої кількості ярусів фацет на короні та на павільйоні, а саме, кількість ярусів корони збільшують не менше, ніж на 25-30%, а кількість ярусів павільйону збільшують не менше, ніж на 50%. Підвищення ефективності застосування дорогоцінного гранованого каменю «Чарівна Людмила», який заявляється, у порівнянні з прототипом, досягається й тим, що кількість фацет у кожному з ярусів корони і павільйону збільшують не менше, ніж на один, при цьому кількість збіжних в одну точку граней і клинів також збільшують не менше, ніж на один. Підвищення ефективності застосування дорогоцінного гранованого каменю «Чарівна Людмила», який заявляється, у порівнянні з прототипом, досягається й тим, що додатково на поверхні павільйону виконують промені у вигляді витягнутого трикутника, при цьому промені павільйону розташовують І се симетрично поздовжньої осі кристала. Джерела інформації: 1. Бочаров A.M., Симоненков В.А., Тимошенков В.Е. «Классификация алмазного сырья по системе SITY». Учебное пособие. М., 1991 - аналог. 2. В.И. Епифанов, А.Я. Песина, Л.В. Заков «Технология обработки алмазов в бриллианты». Издание 2-е, переработанное и дополненное. М, «Высшая школа», 1976, с. 186 (рис. 187), с. 188 (рис. 189), с. 191 (рис. 192 «а») - прототип. 3. В.И. Епифанов, А.Я. Песина, Л.В. Заков «Технология обработки алмазов в бриллианты». Издание 2-е, переработанное и дополненное. М., «Высшая школа», 1976, §6. Бриллиантовая огранка, с. 185-198. 4. Бриллианты: диагностика, експертиза, оценка. // Учебное пособие. / Ред. А.С. Марфунин, М., 2003. 9 57193 10 11 57193 12 13 57193 14 15 57193 16 17 Комп’ютерна верстка М. Ломалова 57193 Підписне 18 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
