Дергач Тетяна Олександрівна

Номер патенту: 92496

Опубліковано: 26.08.2014

Автори: Терещенко Андрій Анатолійович, Балєв Андрій Євгенович, Панченко Сергій Анатолійович, Дергач Тетяна Олександрівна, Большаков Володимир Іванович, Красюк Андрій Володимирович

МПК: G01N 33/20, G01N 25/02, G01N 27/72 ...

Мітки: ферітно-аустенітних, зокрема, сталей, оцінки, кількісної, фазового, спосіб, труб, складу, виробів

Формула / Реферат:

Спосіб кількісної оцінки фазового складу, в тому числі інтерметалідних фаз, виробів з феритно-аустенітних сталей, у тому числі труб, що включає вимірювання вмісту феритної фази магнітним методом за допомогою феритометра, який відрізняється тим, що перед вимірюванням феритної фази магнітним методом (Фмагн.), %, визначають її вміст розрахунковим методом (Фрозр.), %, заснованим на даних про вміст у сталі виробу фсритоутворюючих і...

Номер патенту: 88711

Опубліковано: 25.03.2014

Автори: Дергач Тетяна Олександрівна, Большаков Володимир Іванович, Сухомлин Георгій Дмитрович

МПК: C21D 9/08

Мітки: низьколегованих, сталей, обробки, спосіб, нафтового, сортаменту, труб, термічної

Формула / Реферат:

Спосіб термічної обробки труб нафтового сортаменту з низьколегованих сталей, що включає гартування з подальшим відпуском, який відрізняється тим, що відпуск виконують подвійним, спочатку при температурі tвідп.1=[Ас1-(10¸20)] °С, а потім - при температурі tвідп.2=[Ac1-(50¸70)] °C, а час витримки при першому і другому відпуску визначають за формулами: t1=2d хв.; t2=2(d+1) хв., відповідно, деd - товщина стінки труби,...

Номер патенту: 68801

Опубліковано: 10.04.2012

Автори: Дергач Тетяна Олександрівна, Головачук Олександр Павлович, Сєвєріна Любов Семенівна, Сухомлин Георгій Дмитрович, Кравченко Олег Юрійович, Панченко Сергій Анатолійович, Балєв Андрій Євгенович, Круцан Ганна Михайлівна

МПК: C21D 9/08

Мітки: ферітно-аустенітних, сталей, оброблення, труб, корозійностійких, термічного, спосіб

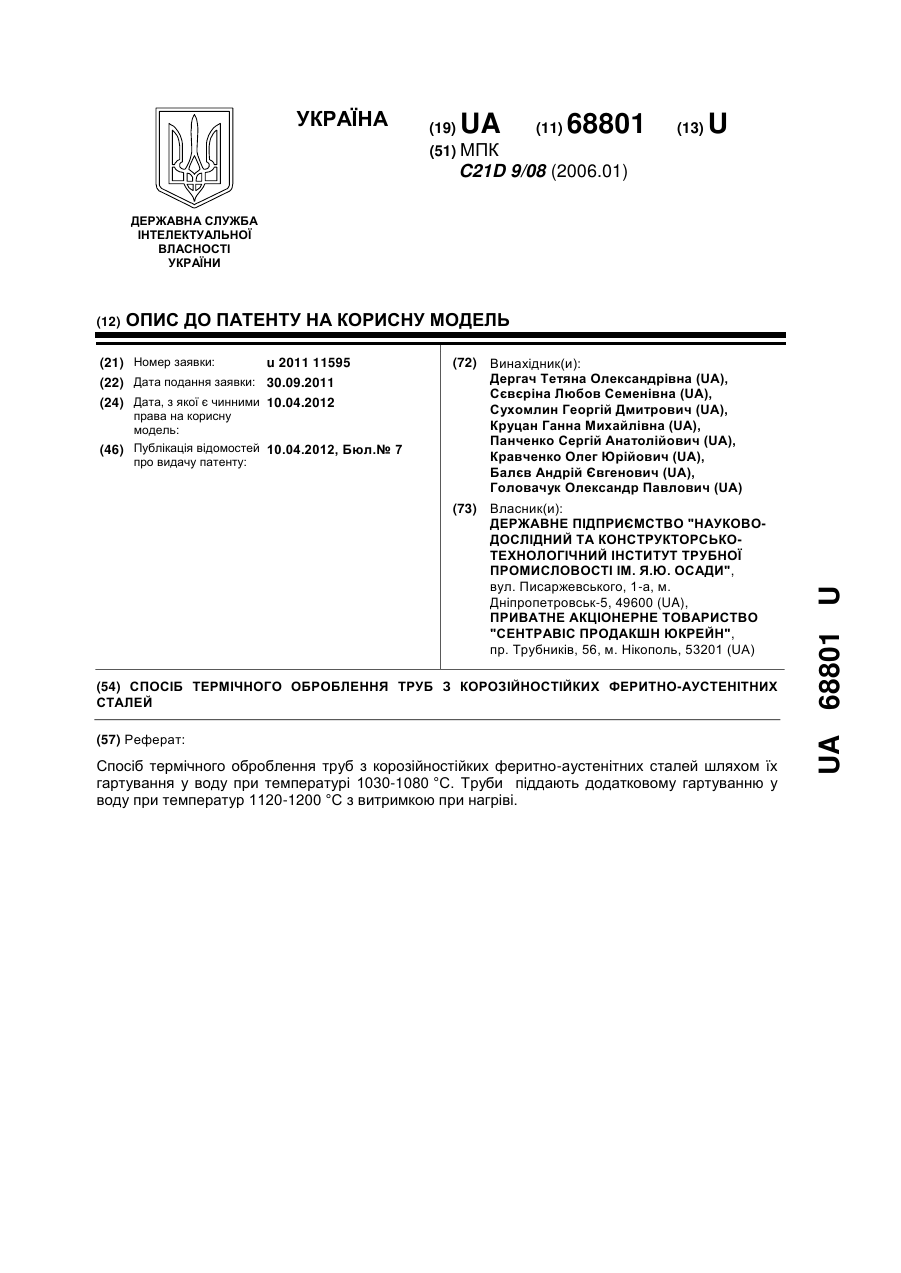

Формула / Реферат:

Спосіб термічного оброблення труб з корозійностійких феритно-аустенітних сталей шляхом їх гартування у воду при температурі 1030-1080 °С, який відрізняється тим, що труби перед гартуванням при температурі 1030-1080 °С піддають додатковому гартуванню у воду при температурі 1120-1200 °С з витримкою при нагріві τ, яка визначається з рівняння:τ=κ×δ,де:κ - коефіцієнт, який дорівнює 2,5…5...

Номер патенту: 36004

Опубліковано: 10.10.2008

Автори: Опришко Людмила Василівна, Сухомлин Георгій Дмитрович, Тенета Михайло Володимирович, Чекмарьов В'ячеслав Віталійович, Дергач Тетяна Олександрівна, Вахрушева Віра Сергіївна, Терещенко Андрій Анатолійович, Сєвєріна Любов Семенівна

МПК: C21D 9/08

Мітки: корозійностійких, спосіб, аустенітних, виготовлення, сплавів, сталей, труб

Формула / Реферат:

Спосіб виготовлення труб з аустенітних корозійностійких сталей і сплавів, що включає багаторазову холодну або теплу прокатку з термічними обробками на проміжних і готовому розмірах і наступне виправлення, який відрізняється тим, що після виправлення труби готового розміру піддають додатковій термічній обробці при температурі t=850-1120 °С і витримці τ, що визначається з рівняння:τ=(1130-t) х К,де К=(1÷1,2) х...

Номер патенту: 35912

Опубліковано: 10.10.2008

Автори: Дергач Тетяна Олександрівна, Сухомлин Георгій Дмитрович, Сєвєріна Любов Семенівна

МПК: C22C 38/18, C22C 38/08, C22C 38/04 ...

Мітки: корозійностійка, хромомарганцевонікелева, сталь

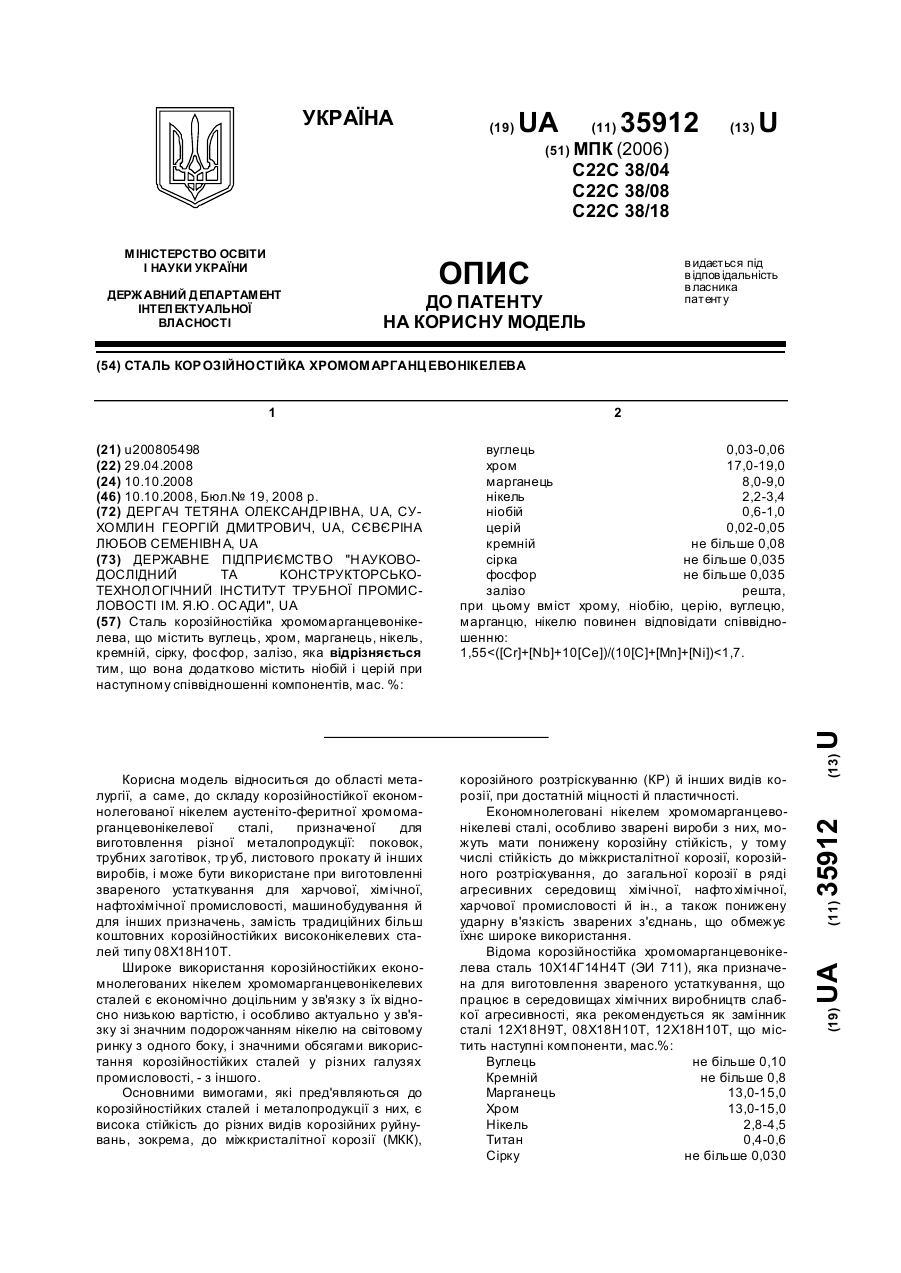

Формула / Реферат:

Сталь корозійностійка хромомарганцевонікелева, що містить вуглець, хром, марганець, нікель, кремній, сірку, фосфор, залізо, яка відрізняється тим, що вона додатково містить ніобій і церій при наступному співвідношенні компонентів, мас. %: вуглець 0,03-0,06 хром 17,0-19,0 марганець 8,0-9,0 нікель 2,2-3,4 ...

Номер патенту: 35523

Опубліковано: 25.09.2008

Автори: Сухомлин Георгій Дмитрович, Терещенко Андрій Анатолійович, Чекмарьов В'ячеслав Віталійович, Лютик Віталій Ярославович, Красюк Андрій Володимирович, Дергач Тетяна Олександрівна, Сєвєріна Любов Семенівна, Тенета Михайло Володимирович, Вахрушева Віра Сергіївна, Шепель Григорій Григорович

МПК: C21D 9/08

Мітки: сталей, аустенітних, спосіб, корозійностійких, труб, виготовлення

Формула / Реферат:

Спосіб виготовлення труб з аустенітних корозійностійких сталей, що включає багаторазову холодну прокатку з термічними обробками на проміжних і готових розмірах, який відрізняється тим, що термічну обробку на готовому розмірі здійснюють при температурі 1160-1230 °С і витримці, що забезпечує утворення мікроструктури з кількістю великокутових спеціальних низькоенергетичних границь зерен типу

Номер патенту: 82568

Опубліковано: 25.04.2008

Автори: Дергач Тетяна Олександрівна, Захарченко Віктор Васильович, Сєвєріна Любов Семенівна, Вахрушева Віра Сергіївна, Сокуренко Віктор Павлович, Соя Володимир Іванович, Самсоненко Антон Миколайович, Панченко Володимир Олександрович, Сухомлин Георгій Дмитрович

МПК: C22C 38/26, C22C 38/24, C22C 38/20 ...

Мітки: неї, виконані, стійкості, трубі, підвищеної, сталь, корозійної

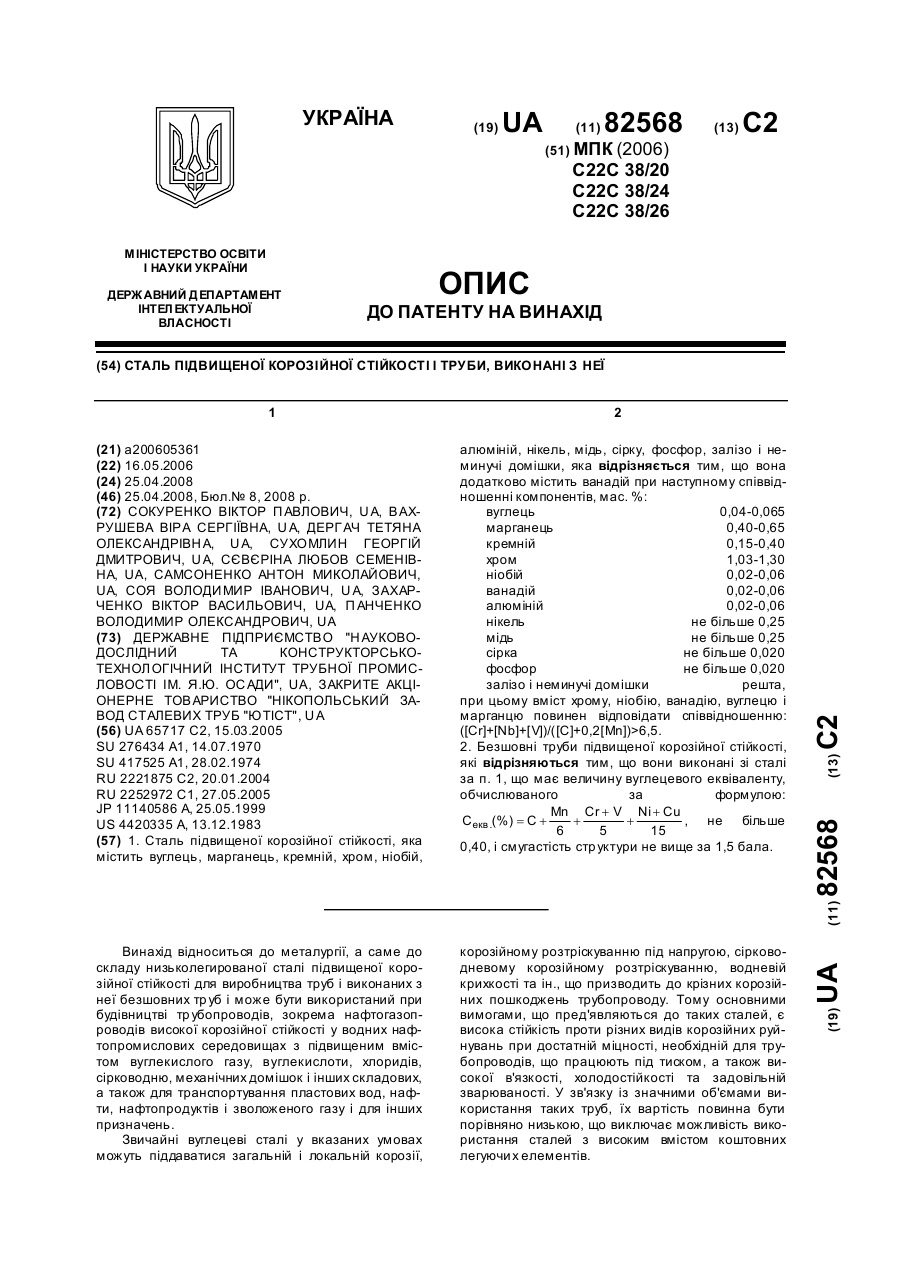

Формула / Реферат:

1. Сталь підвищеної корозійної стійкості, яка містить вуглець, марганець, кремній, хром, ніобій, алюміній, нікель, мідь, сірку, фосфор, залізо і неминучі домішки, яка відрізняється тим, що вона додатково містить ванадій при наступному співвідношенні компонентів, мас. %: вуглець 0,04-0,065 марганець 0,40-0,65 кремній 0,15-0,40 ...

Номер патенту: 81167

Опубліковано: 10.12.2007

Автори: Дергач Тетяна Олександрівна, Благова Валентина Олексіївна, Сокуренко Віктор Павлович, Вахрушева Віра Сергіївна, Буряк Тетяна Миколаївна, Сухомлин Георгій Дмитрович, Коленкова Оксана Анатоліївна

МПК: C22F 1/18, B21C 23/02

Мітки: труб, спосіб, виготовлення, цирконієвих

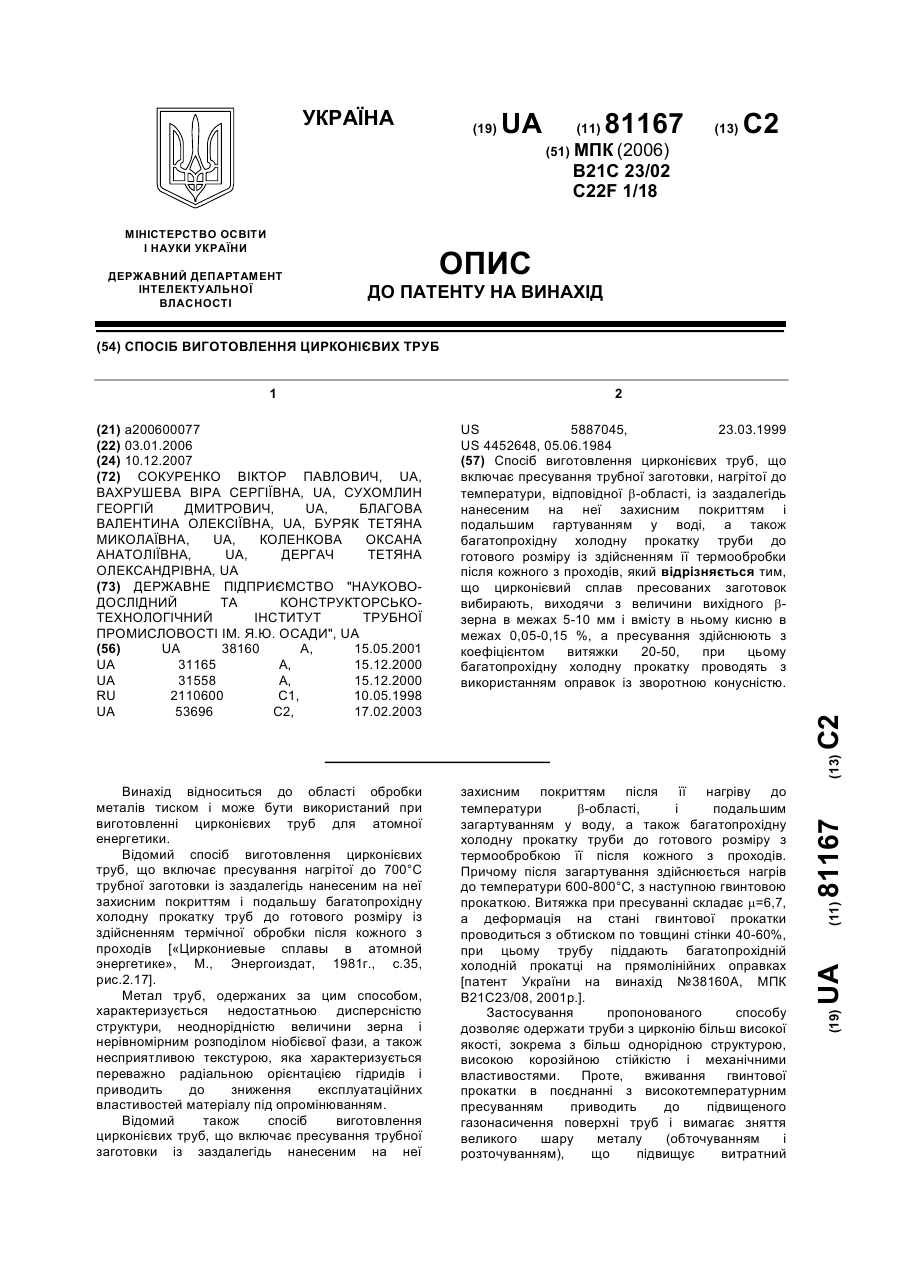

Формула / Реферат:

Спосіб виготовлення цирконієвих труб, що включає пресування трубної заготовки, нагрітої до температури, відповідної b-області, із заздалегідь нанесеним на неї захисним покриттям і подальшим гартуванням у воді, а також багатопрохідну холодну прокатку труби до готового розміру із здійсненням її термообробки після кожного з проходів, який відрізняється тим, що цирконієвий сплав пресованих заготовок вибирають, виходячи з величини вихідного...

Номер патенту: 19228

Опубліковано: 15.12.2006

Автори: Панченко Володимир Олександрович, Самсоненко Антон Миколайович, Вахрушева Віра Сергіївна, Сєвєріна Любов Семенівна, Сухомлин Георгій Дмитрович, Соя Володимир Іванович, Захарченко Віктор Васильович, Сокуренко Віктор Павлович, Дергач Тетяна Олександрівна

МПК: C22C 38/42, C22C 38/08

Мітки: стійкості, підвищеної, сталь, корозійної, виробництва, труб

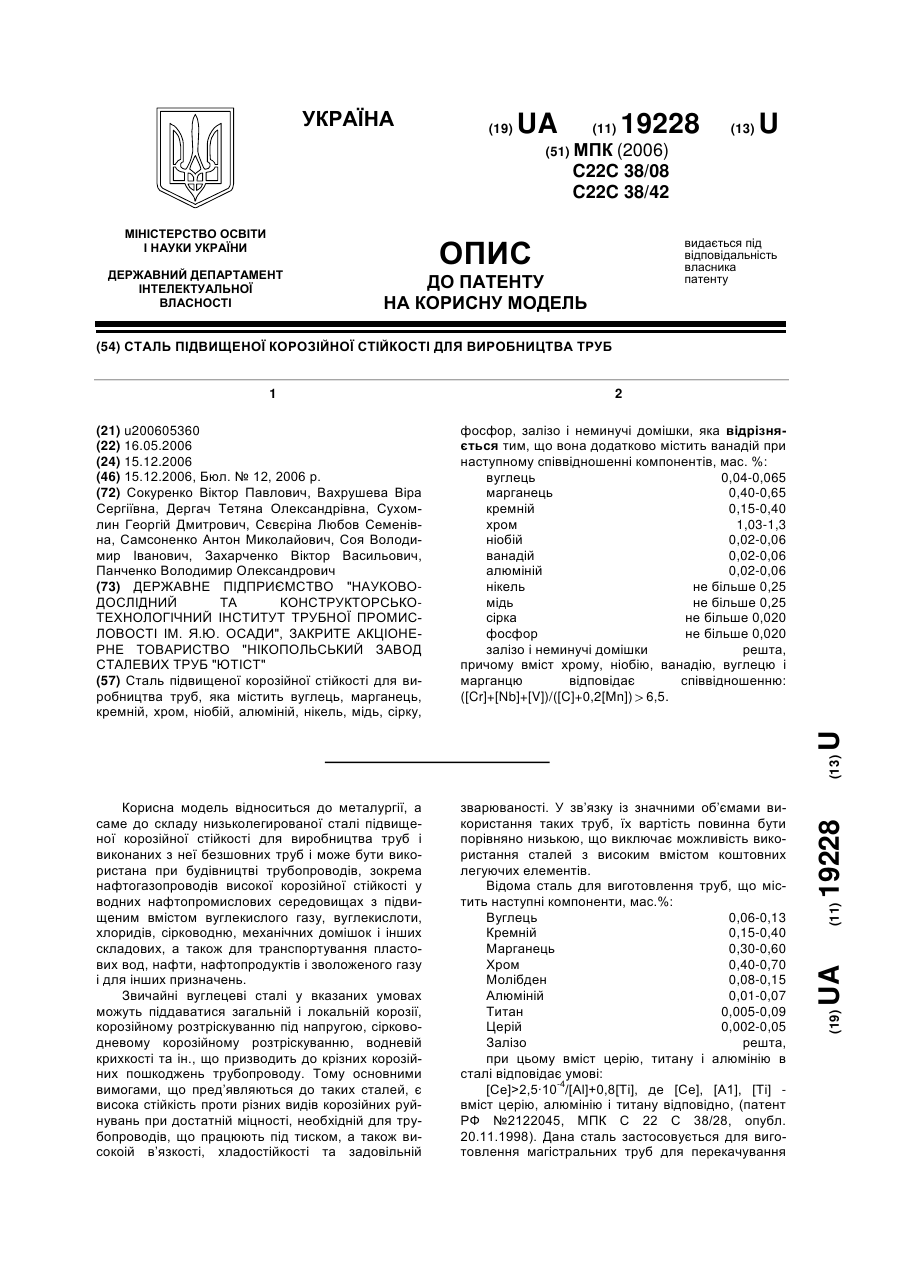

Формула / Реферат:

Сталь підвищеної корозійної стійкості для виробництва труб, яка містить вуглець, марганець, кремній, хром, ніобій, алюміній, нікель, мідь, сірку, фосфор, залізо і неминучі домішки, яка відрізняється тим, що вона додатково містить ванадій при наступному співвідношенні компонентів, мас. %: вуглець 0,04-0,065 марганець 0,40-0,65 кремній ...

Номер патенту: 15691

Опубліковано: 17.07.2006

Автори: Коленкова Оксана Анатоліївна, Буряк Тетяна Миколаївна, Дергач Тетяна Олександрівна, Благова Валентина Олексіївна, Сухомлин Георгій Дмитрович, Вахрушева Віра Сергіївна, Сокуренко Віктор Павлович

МПК: B21C 23/02, B21B 21/00

Мітки: труб, виготовлення, цирконієвих, спосіб

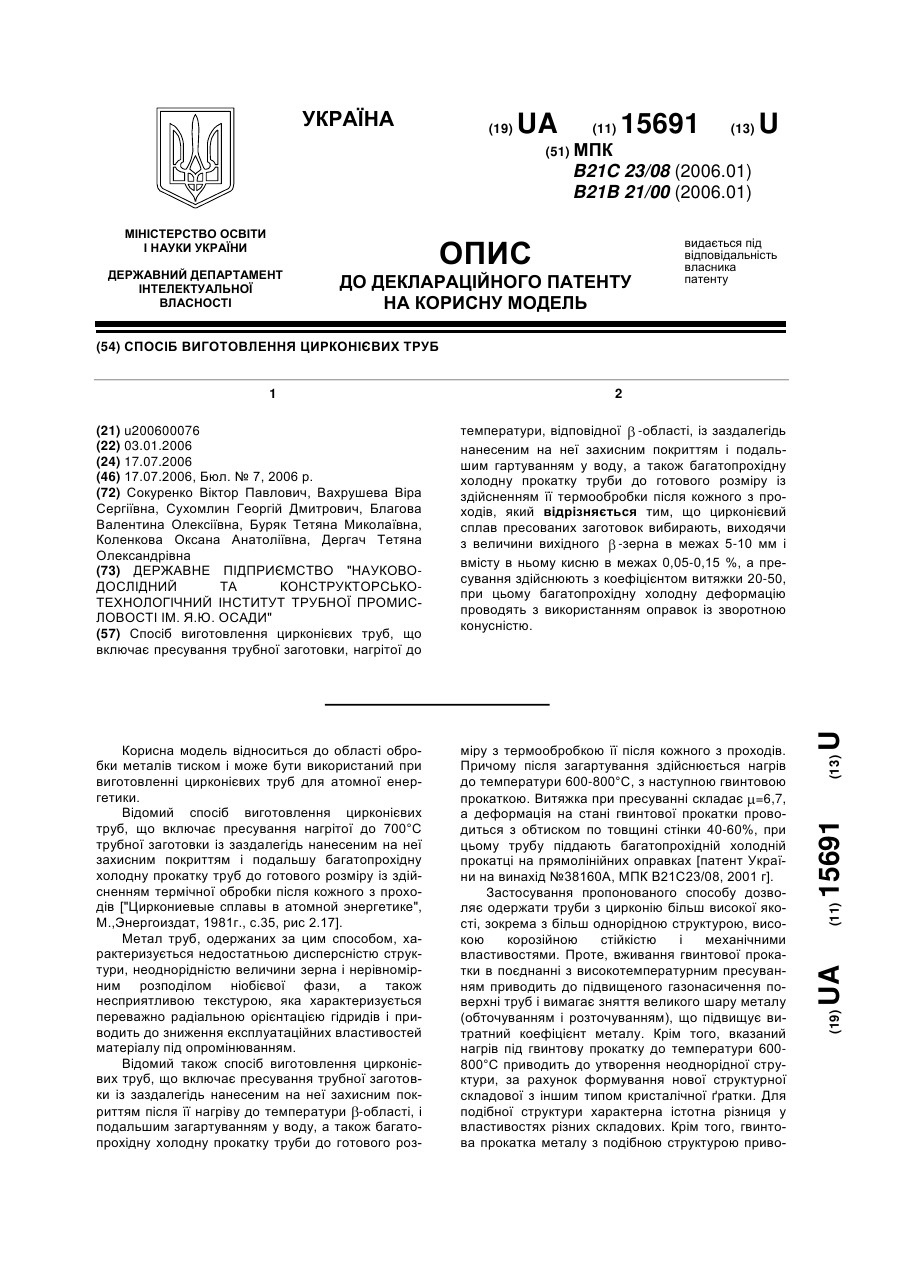

Формула / Реферат:

Спосіб виготовлення цирконієвих труб, що включає пресування трубної заготовки, нагрітої до температури, відповідної -області, із заздалегідь нанесеним на неї захисним покриттям і подальшим гартуванням у воду, а також багатопрохідну холодну прокатку труби до готового розміру із здійсненням її термообробки після кожного з проходів, який відрізняється тим, що цирконієвий сплав...

Номер патенту: 38160

Опубліковано: 15.05.2001

Автори: Сухомлин Георгій Дмитрович, Семенов Георгій Романович, Вахрушева Віра Сергіївна, Коваль Анатолій Тимофійович, Чернов Анатолій Петрович, Медвєдєв Михайло Іванович, Сергєєв Віктор Володимирович, Дергач Тетяна Олександрівна

МПК: C21D 9/08, B21B 19/00, B21C 23/02 ...

Мітки: спосіб, труб, виготовлення, цирконієвих

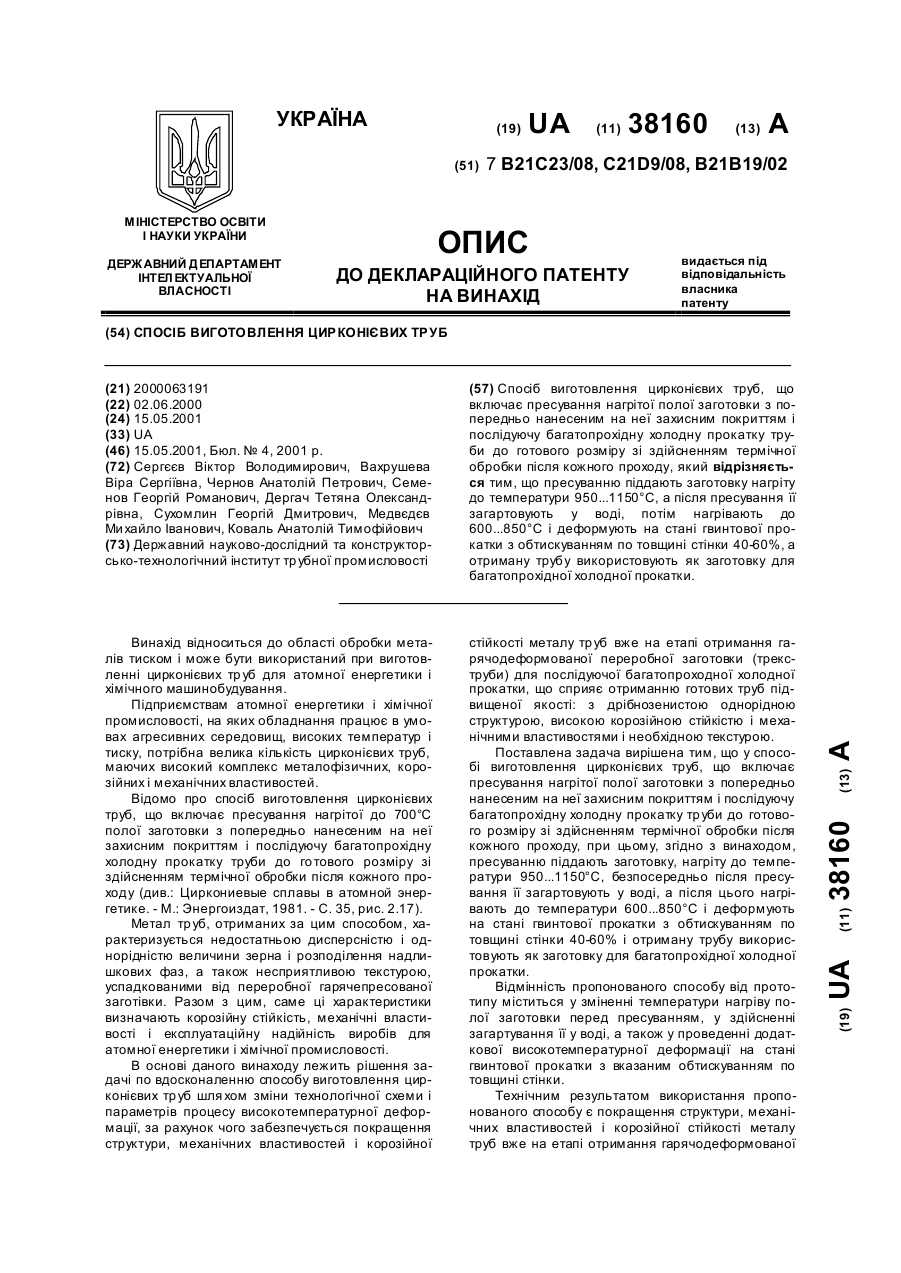

Текст:

...багатопрохідну деформацію отриманих тр уб здійснювали по розробленому маршруту, мм: 1) 60х12,0 - 42х6,0 на стані ХПТ 55; 2) 42х6,0 - 26х3,0 на стані ХПТ 32; 3) 26х3,0 - 14х1,7 на стані ХПТ 32; 4) 14х1,7 - 9х0,7 на стані ХПТР 15¸30. Після кожного проходу холодної прокатки труби піддавали термічній обробці - відпалу у вакуумі (Р~1·10-4 мм рт.ст.) в печі ОКБ1371А при температурі 650°С на проміжних розмірах і при температурі 600°С з витримкою 3...
