Спосіб здійснення роумінгу і стосовні до нього прилади

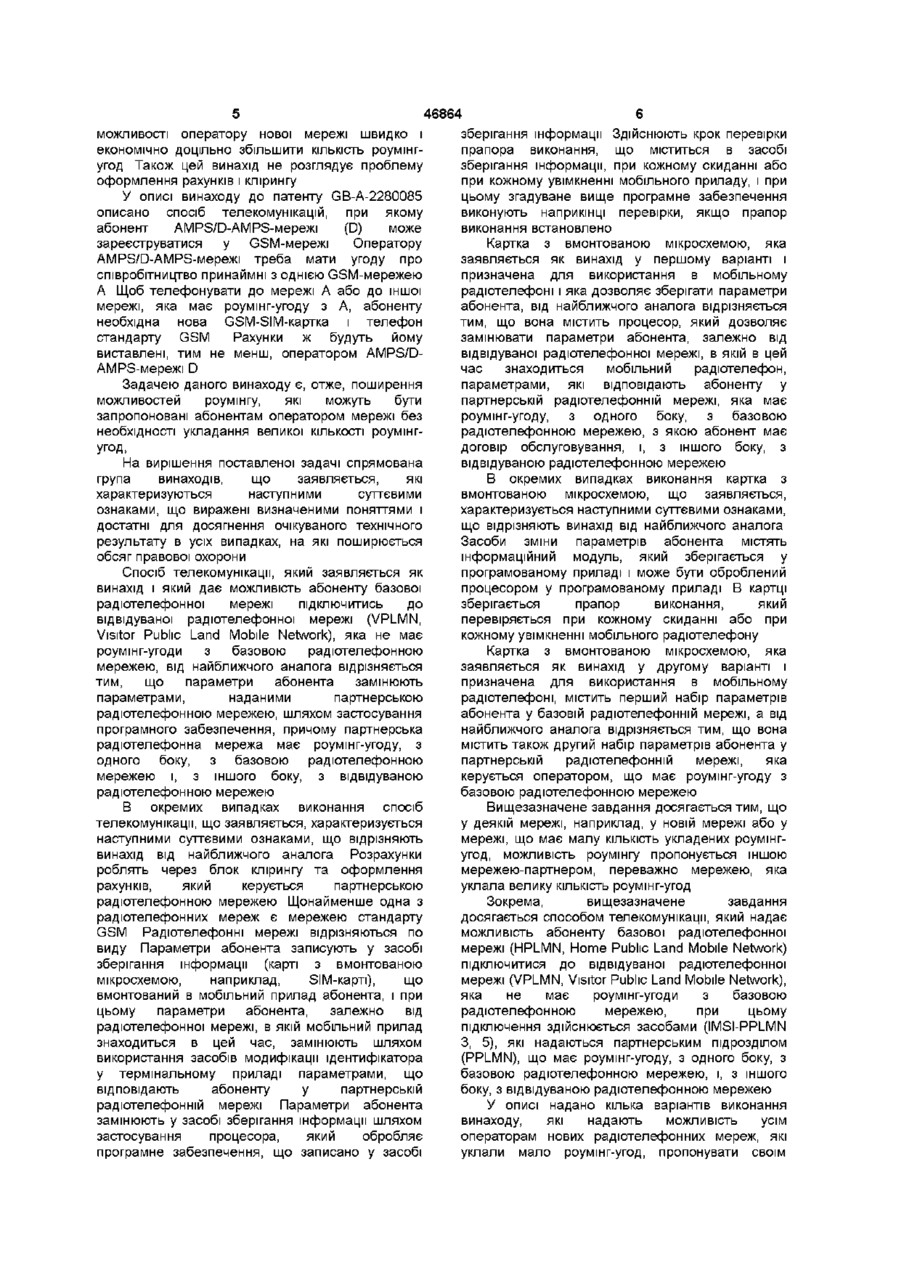

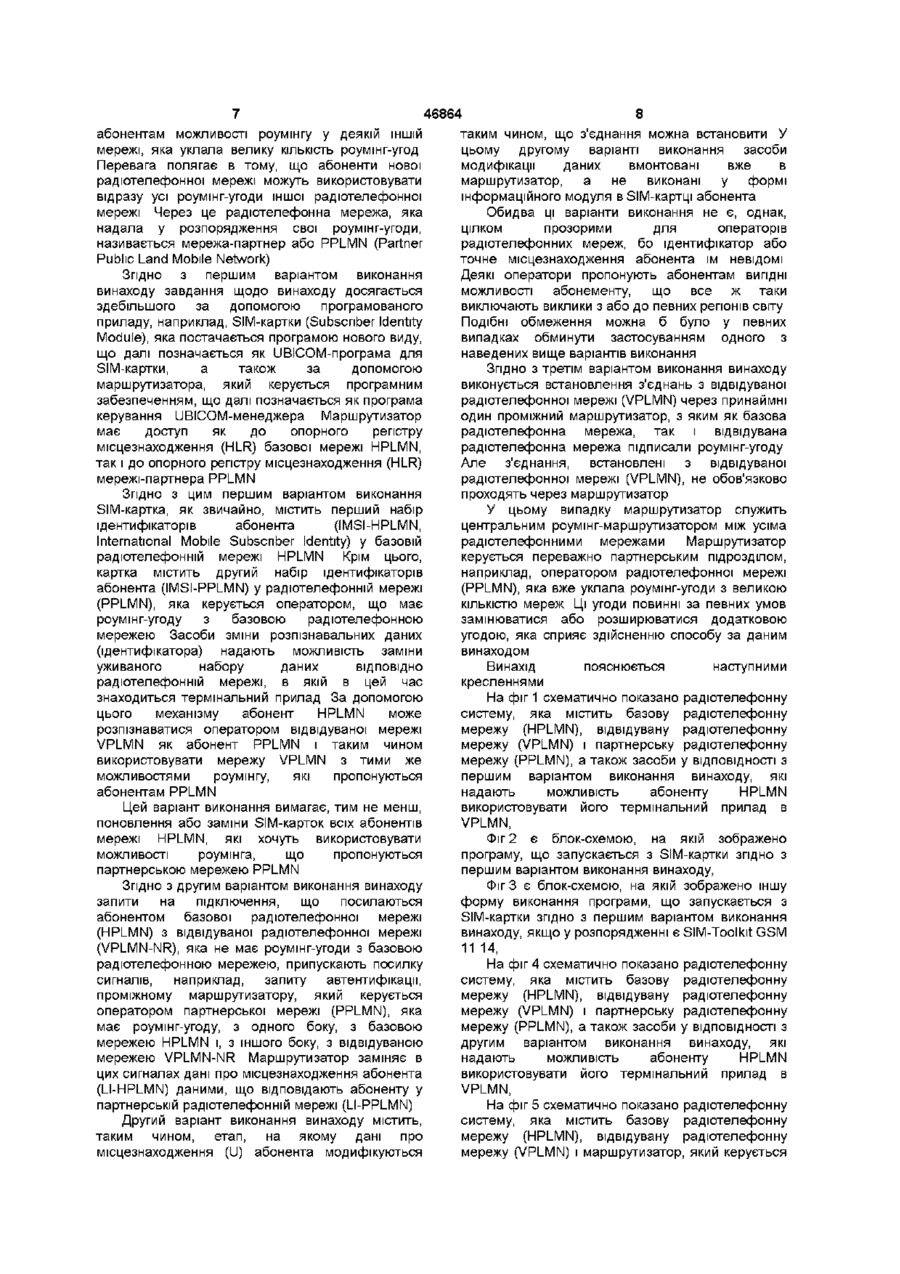

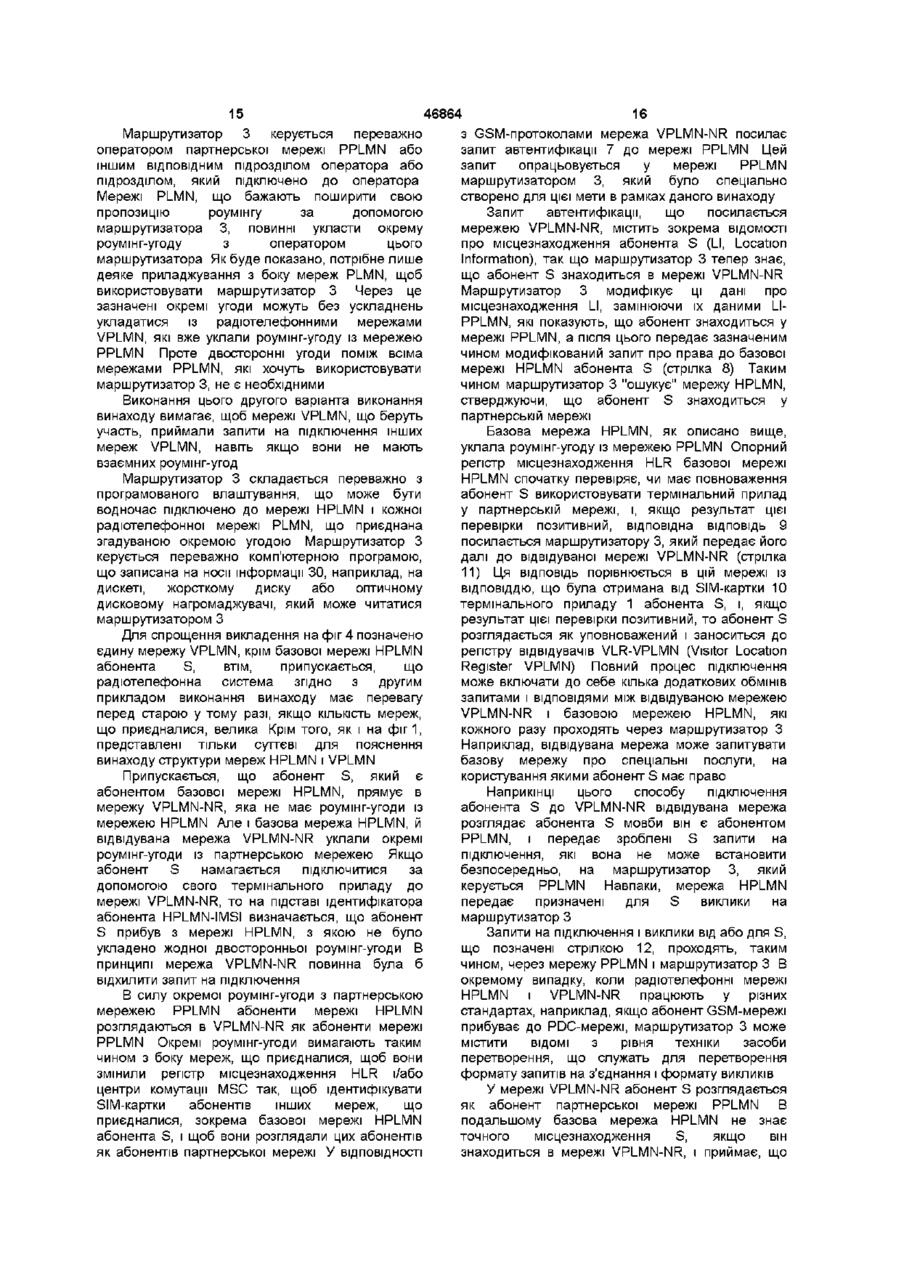

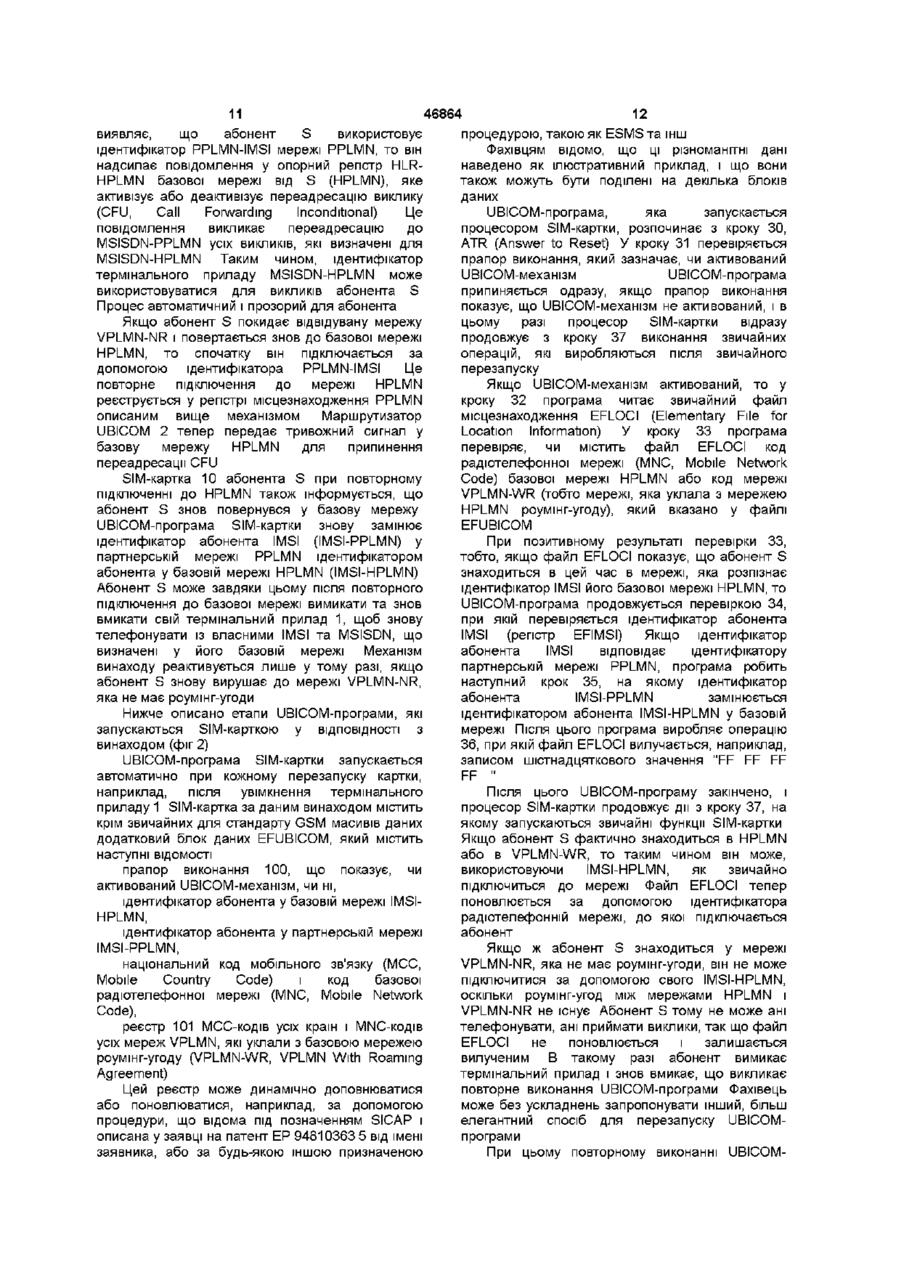

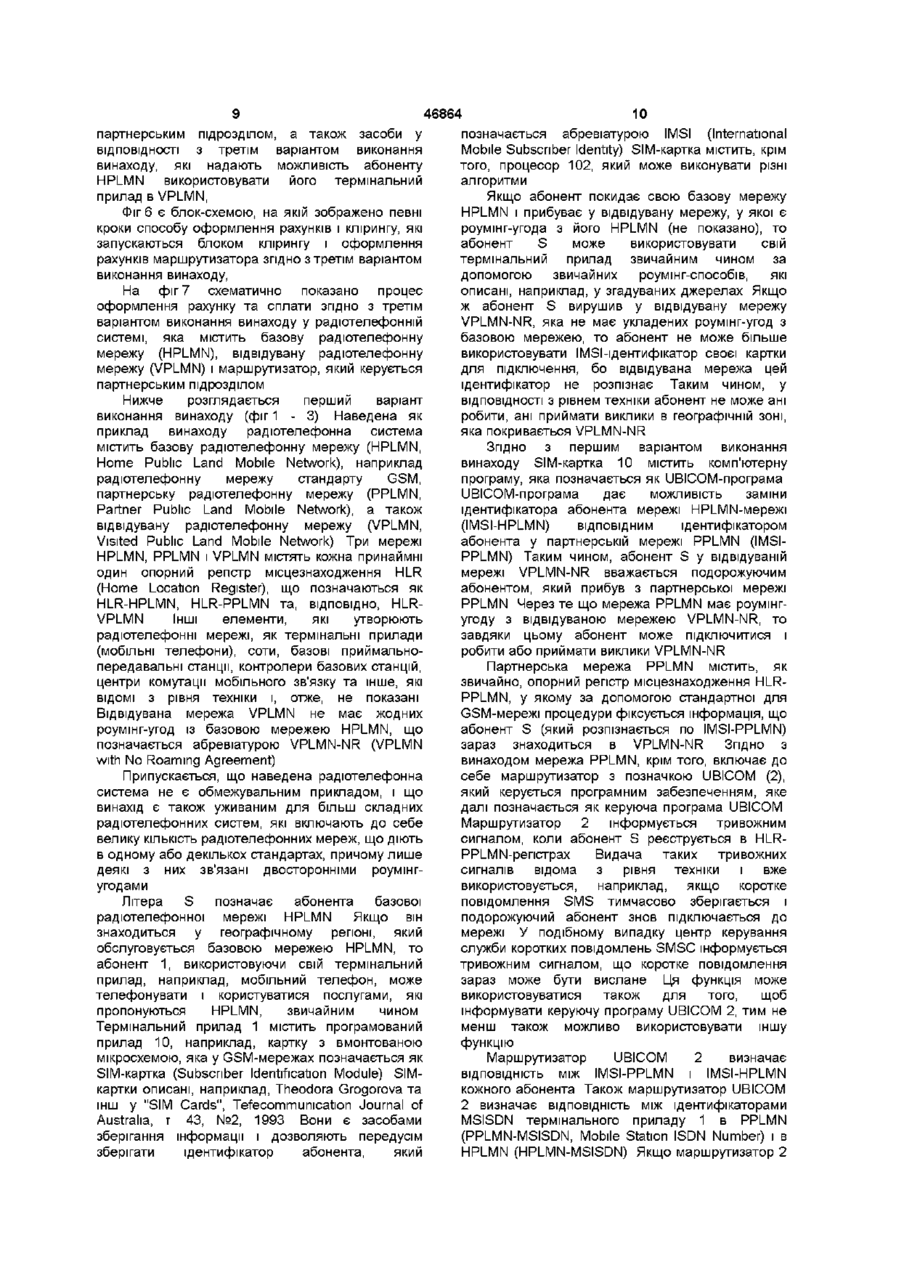

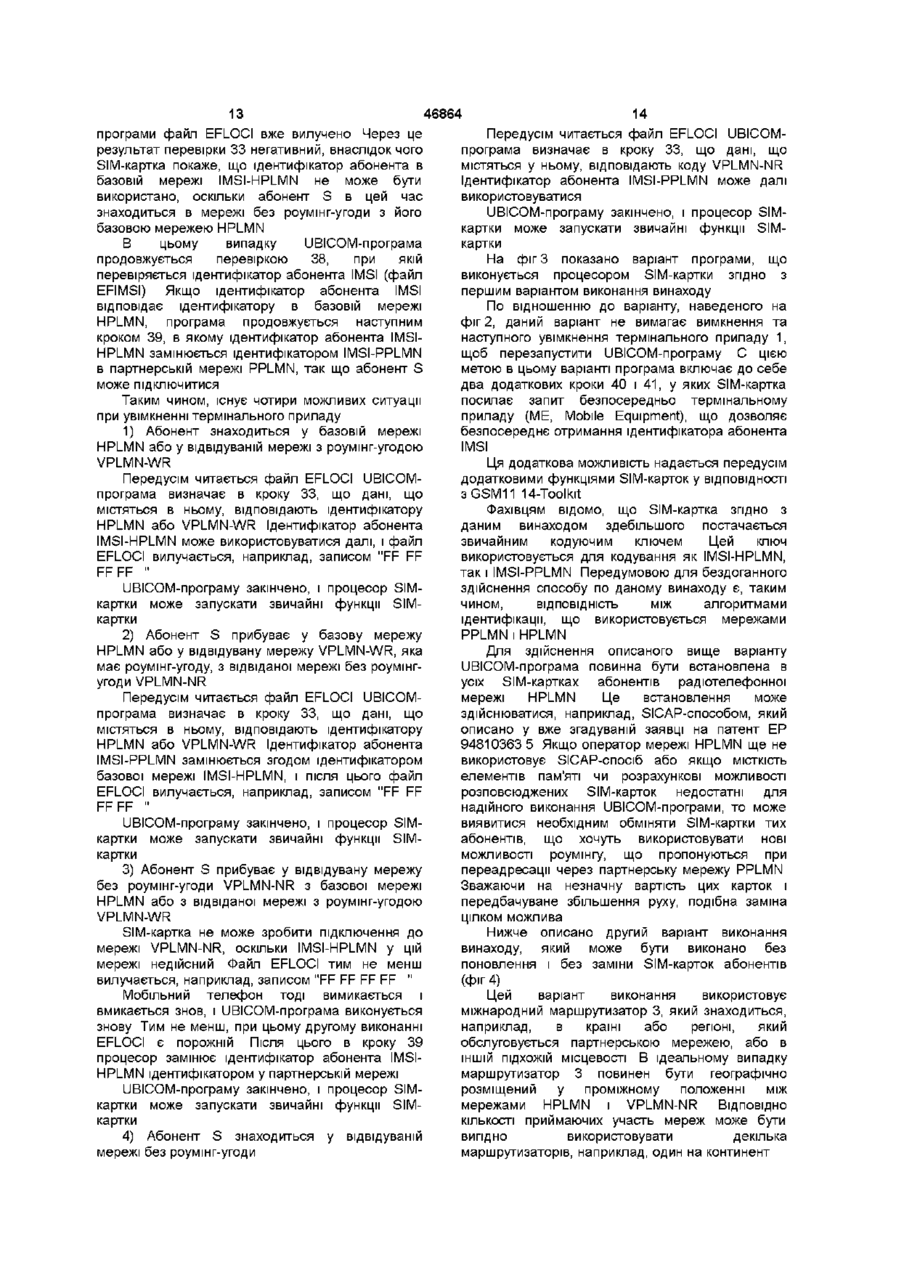

1 Спосіб телекомунікації, що дає можливість абоненту базової радіотелефонної мережі підключитись до відвідуваної радіотелефонної мережі, яка не має роумінг-угоди з базовою радіотелефонною мережею, який відрізняється тим, що параметри абонента замінюють параметрами, наданими партнерською радіотелефонною мережею, шляхом застосування програмного забезпечення, причому партнерська радіотелефонна мережа має роумінг-угоду, з одного боку, з базовою радіотелефонною мережею і, з іншого боку, з відвідуваною радіотелефонною мережею 2 Спосіб за п 1, який відрізняється тим, що розрахунки роблять через блок клірингу та оформлення рахунків (6), який керується партнерською радіотелефонною мережею 3 Спосіб за одним з попередніх пунктів, який відрізняється тим, що щонайменше одна з радіотелефонних мереж є мережею стандарту GSM 4 Спосіб за одним з попередніх пунктів, який відрізняється тим, що радіотелефонні мережі відрізняються за видом 5 Спосіб за п 4, який відрізняється тим, що параметри абонента записують у засобі зберігання інформації (10), що вмонтований в мобільний прилад (1) абонента, і при цьому параметри абонента, залежно від радіотелефонної мережі, в якій мобільний прилад знаходиться в цей час, замінюють шляхом використання засобів модифікації ідентифікатора у термінальному приладі параметрами, що відповідають абоненту у партнерській радіотелефонній мережі 6 Спосіб за п 5, який відрізняється тим, що параметри абонента замінюють у засобі зберігання інформації шляхом застосування процесора (102), який обробляє програмне забезпечення, що записане у засобі зберігання інформації 7 Спосіб за п 6, який відрізняється тим, що здійснюють крок перевірки прапора виконання (100), що міститься в засобі зберігання інформації, при кожному скиданні або при кожному увімкненні мобільного приладу (1), і при цьому програмне забезпечення виконують наприкінці перевірки, якщо прапор виконання встановлено 8 Картка з вмонтованою мікросхемою (10), яка призначена для використання в мобільному радіотелефоні (1) і яка дозволяє зберігати параметри абонента, яка відрізняється тим, що вона містить процесор (102), який дозволяє замінювати параметри абонента, залежно від відвідуваної радіотелефонної мережі, в якій в цей час знаходиться мобільний радіотелефон, параметрами, які відповідають абоненту у партнерській радіотелефонній мережі, яка має роумінг-угоду, з одного боку, з базовою радіотелефонною мережею, з якою абонент має договір обслуговування, і, з іншого боку, з відвідуваною радіотелефонною мережею 9 Картка за п 8, яка відрізняється тим, що засоби зміни параметрів абонента містять інформаційний модуль, який зберігається у програмованому приладі (10) і може бути оброблений процесором (102) у програмованому приладі 10 Картка за п 9, яка відрізняється тим, що в ній зберігається прапор виконання (100), який перевіряється при кожному скиданні або при кожному увімкненні мобільного радіотелефону (1) 11 Картка з вмонтованою мікросхемою (10), яка призначена для використання в мобільному радіотелефоні (1) і містить перший набір параметрів абонента у базовій радіотелефонній мережі, яка відрізняється тим, що вона містить також другий набір параметрів абонента у партнерській радіотелефонній мережі, яка керується оператором, що має роумінг-угоду з О (О 00 (О 46864 базовою радіотелефонною мережею Даний винахід стосується способів здійснення роумінгу у мережі радіозв'язку, зокрема у радіотелефонній мережі Незважаючи на те, що наступний опис здебільшого розглядає проблему роумінгу у радіотелефонних мережах стандарту GSM, винахід стосується також способів здійснення роумінгу у будь-яких видах радіотелефонних мереж, наземних або супутникових, а також роумінгу між різними видами мереж Радіотелефонні мережі стандарту GSM існують з початку дев'яностих років У теперішній час в усьому СВІТІ існує більш 200 мереж цього стандарту Крім того, існують ІНШІ радіотелефонні мережі, що працюють у різних інших аналогових або цифрових стандартах Ці різноманітні мережі покривають, як правило, різні географічні регіони, наприклад, різні країни Існує тим не менше декілька перекривань поміж мережами і, наприклад, у декількох країнах існують декілька радіотелефонних мереж поруч в одному й тому ж регіоні Абоненти радіотелефонів, як правило, мають абонемент або укладають будь-який інший вид угоди з певною радіотелефонною мережею, що, як правило, діє у районі їхнього мешкання, наприклад, з національною мережею Ця конкретна мережа для даного абонента позначається як базова радіотелефонна мережа або частіше англійською абревіатурою HPLMN (Home Public Land Mobile Network) He менш бажано, щоб абонент також міг робити і одержувати виклики, якщо він залишив свою HPLMN, тобто якщо він вирушив до відвідуваної радіотелефонної мережі (VPLMN, Visited Public Land Mobile Network) Також необхідно, щоб виклики, що робляться абонентом радіотелефонної мережі при відвідуванні VPLMN, могли ставитися оператором HPLMN до рахунку абоненту, і щоб належні суми могли перерозподілятися у ВІДПОВІДНОСТІ з угодою між HPLMN і VPLMN У теперішній час для подібних можливостей потрібне укладення двосторонньої угоди між операторами GSM-мереж Ці угоди ВІДОМІ як роумінг-угоди Способи здійснення роумінгу описано, наприклад, І Вппі та ІНШІ В "International roaming in digital cellular networks", CSELT Technical reports, том XX, №6, Італія, грудень 1992, crop 531 - 536, або тими же авторами в "European roaming related technical problems" CSELT Technical reports, том XX, №3, Італія, 1992, crop 209 - 215 Більш точну інформацію о концепції опорного регістру місцезнаходження (HLR, Home Location Register) у GSM-оточенні дає Bent Gabelgaard у "The (GSM) HRL - Advantages and Challenges", 1994 Records of the Third Annual International Conference on Universal Personal Communications, Сан-Дієго, 27 вересня - 1 жовтня 1994, IEEE, Нью-Йорк, 1994, с 335 - 339 Більш точна інформація про встановлення з'єднань у GSM-мережі знаходиться передусім BW095/01074 В більш старій радіотелефонній мережі у населеній країні можуть бути укладені численні двосторонні роумінг-угоди, наприклад, понад 50 Для більш нової радіотелефонної мережі важко або неможливо швидко укласти порівняну КІЛЬКІСТЬ роумінг-угод, зокрема, якщо ця мережа покриває географічний регіон, який слабко заселений або у якому потенціал можливих абонентів радіотелефонної мережі незначний Крім того, витрати, що виникають при укладанні роумінгугоди між двома мережами для перевірки роумінгзв'язків і періодичному створенні обмінних файлів рахунку (ТАР-файли), можуть з'явитися перешкоджаючими, якщо сполучення між ціми мережами слабке Через це стимул для нових мереж обмежений тим, що абоненти не мають можливості використовувати свої термінальні прилади у великому числі країн Обмеження КІЛЬКОСТІ роумінг-угод є, таким чином, для операторів нових радіотелефонних мереж недоліком при конкурентній боротьбі У описі винаходу за заявкою W096/13954 (Ericsson) описано спосіб, що дає можливість абонентам базової радіотелефонній мережі встановлювати телефонне з'єднання з відвідуваної радіотелефонній мережі, яка не має роумінг-угоди із базовою радіотелефонною мережею Спосіб містить етап ручної реєстрації у регістрі відвідувачів Цей етап ручної реєстрації для абонента, що подорожує, є втомливим Означений патент стосується лише проблеми сигналізації, яка пов'язана із здійсненням роумінгу, але ніяк не проблеми оформлення рахунків і клірингу У описі винаходу за заявкою W095/27382 (Ericsson) описано спосіб, що дає можливість абонентам радіотелефонній мережі стандарту PDC (Personal Digital Cellular) використовувати їхні термінальні прилади у мережі стандарту GSM ("Міжстандартний роумінг") Описане компонування містить, разом з обома мережами, PDC і GSM, роумінг-влаштування, яке запроваджує необхідні перетворення формату сигналів, що передаються між GSM-мережею і PDC-мережею Роумінг-влаштування розглядається регістром абонентів HLR1 PDCмережі як місцевий центр комутації, а місцевим центром комутації регіону GSM-мережі, у якому знаходиться абонент, що подорожує, - як регістр HLR Описане роумінг-влаштування містить роумінг-репстр (ILR) зі списком усіх абонентів PDC-мережі, які мають право використовувати також GSM-мережу Якщо PDC-мережа велика, то розмір роумінг-репстру може стати значним і його адміністрування буде дорого коштувати Це рішення пропонує цим можливість роумінг-угоди між двома радіотелефонними мережами, які використовують різні стандарти, але не дає 46864 зберігання інформації Здійснюють крок перевірки можливості оператору нової мережі швидко і прапора виконання, що міститься в засобі економічно доцільно збільшити КІЛЬКІСТЬ роумінгзберігання інформації, при кожному скиданні або угод Також цей винахід не розглядує проблему при кожному увімкненні мобільного приладу, і при оформлення рахунків і клірингу цьому згадуване вище програмне забезпечення У описі винаходу до патенту GB-A-2280085 виконують наприкінці перевірки, якщо прапор описано спосіб телекомунікацій, при якому виконання встановлено абонент AMPS/D-AMPS-мережі (D) може зареєструватися у GSM-мережі Оператору Картка з вмонтованою мікросхемою, яка AMPS/D-AMPS-мережі треба мати угоду про заявляється як винахід у першому варіанті і співробітництво принаймні з однією GSM-мережею призначена для використання в мобільному А Щоб телефонувати до мережі А або до іншої радіотелефоні і яка дозволяє зберігати параметри мережі, яка має роумінг-угоду з А, абоненту абонента, від найближчого аналога відрізняється необхідна нова GSM-SIM-картка і телефон тим, що вона містить процесор, який дозволяє стандарту GSM Рахунки ж будуть йому замінювати параметри абонента, залежно від виставлені, тим не менш, оператором AMPS/Dвідвідуваної радіотелефонної мережі, в якій в цей AMPS-мережі D час знаходиться мобільний радіотелефон, параметрами, які відповідають абоненту у Задачею даного винаходу є, отже, поширення партнерській радіотелефонній мережі, яка має можливостей роумінгу, які можуть бути роумінг-угоду, з одного боку, з базовою запропоновані абонентам оператором мережі без радіотелефонною мережею, з якою абонент має необхідності укладання великої КІЛЬКОСТІ роумінгдоговір обслуговування, і, з іншого боку, з угод, відвідуваною радіотелефонною мережею На вирішення поставленої задачі спрямована група винаходів, що заявляється, які В окремих випадках виконання картка з характеризуються наступними суттєвими вмонтованою мікросхемою, що заявляється, характеризується наступними суттєвими ознаками, ознаками, що виражені визначеними поняттями і що відрізняють винахід від найближчого аналога достатні для досягнення очікуваного технічного Засоби зміни параметрів абонента містять результату в усіх випадках, на які поширюється інформаційний модуль, який зберігається у обсяг правової охорони програмованому приладі і може бути оброблений Спосіб телекомунікації, який заявляється як процесором у програмованому приладі В картці винахід і який дає можливість абоненту базової зберігається прапор виконання, який радіотелефонної мережі підключитись до перевіряється при кожному скиданні або при відвідуваної радіотелефонної мережі (VPLMN, кожному увімкненні мобільного радіотелефону Visitor Public Land Mobile Network), яка не має роумінг-угоди з базовою радіотелефонною Картка з вмонтованою мікросхемою, яка мережею, від найближчого аналога відрізняється заявляється як винахід у другому варіанті і тим, що параметри абонента замінюють призначена для використання в мобільному параметрами, наданими партнерською радіотелефоні, містить перший набір параметрів абонента у базовій радіотелефонній мережі, а від радіотелефонною мережею, шляхом застосування найближчого аналога відрізняється тим, що вона програмного забезпечення, причому партнерська містить також другий набір параметрів абонента у радіотелефонна мережа має роумінг-угоду, з партнерській радіотелефонній мережі, яка одного боку, з базовою радіотелефонною керується оператором, що має роумінг-угоду з мережею і, з іншого боку, з відвідуваною базовою радіотелефонною мережею радіотелефонною мережею В окремих випадках виконання спосіб Вищезазначене завдання досягається тим, що телекомунікації, що заявляється, характеризується у деякій мережі, наприклад, у новій мережі або у наступними суттєвими ознаками, що відрізняють мережі, що має малу КІЛЬКІСТЬ укладених роумінгвинахід від найближчого аналога Розрахунки угод, можливість роумінгу пропонується іншою роблять через блок клірингу та оформлення мережею-партнером, переважно мережею, яка рахунків, який керується партнерською уклала велику КІЛЬКІСТЬ роумінг-угод радіотелефонною мережею Щонайменше одна з Зокрема, вищезазначене завдання радіотелефонних мереж є мережею стандарту досягається способом телекомунікації, який надає GSM Радіотелефонні мережі відрізняються по можливість абоненту базової радіотелефонної виду Параметри абонента записують у засобі мережі (HPLMN, Home Public Land Mobile Network) зберігання інформації (карті з вмонтованою підключитися до відвідуваної радіотелефонної мікросхемою, наприклад, SIM-карті), що мережі (VPLMN, Visitor Public Land Mobile Network), вмонтований в мобільний прилад абонента, і при яка не має роумінг-угоди з базовою цьому параметри абонента, залежно від радіотелефонною мережею, при цьому радіотелефонної мережі, в якій мобільний прилад підключення здійснюється засобами (IMSI-PPLMN знаходиться в цей час, замінюють шляхом З, 5), які надаються партнерським підрозділом використання засобів модифікації ідентифікатора (PPLMN), що має роумінг-угоду, з одного боку, з у термінальному приладі параметрами, що базовою радіотелефонною мережею, і, з іншого відповідають абоненту у партнерській боку, з відвідуваною радіотелефонною мережею радіотелефонній мережі Параметри абонента У описі надано кілька варіантів виконання замінюють у засобі зберігання інформації шляхом винаходу, які надають можливість усім застосування процесора, який обробляє операторам нових радіотелефонних мереж, які програмне забезпечення, що записано у засобі уклали мало роумінг-угод, пропонувати своїм 8 46864 таким чином, що з'єднання можна встановити У цьому другому варіанті виконання засоби модифікації даних вмонтовані вже в маршрутизатор, а не виконані у формі інформаційного модуля BSIM-картці абонента Обидва ці варіанти виконання не є, однак, цілком прозорими для операторів радіотелефонних мереж, бо ідентифікатор або точне місцезнаходження абонента їм невідомі Деякі оператори пропонують абонентам ВИГІДНІ МОЖЛИВОСТІ абонементу, що все ж таки виключають виклики з або до певних регіонів світу Подібні обмеження можна б було у певних випадках обминути застосуванням одного з наведених вище варіантів виконання Згідно З третім варіантом виконання винаходу виконується встановлення з'єднань з відвідуваної радіотелефонної мережі (VPLMN) через принаймні один проміжний маршрутизатор, з яким як базова радіотелефонна мережа, так і відвідувана радіотелефонна мережа підписали роумінг-угоду Але з'єднання, встановлені з відвідуваної радіотелефонної мережі (VPLMN), не обов'язково проходять через маршрутизатор У цьому випадку маршрутизатор служить центральним роумінг-маршрутизатором між усіма радіотелефонними мережами Маршрутизатор керується переважно партнерським підрозділом, наприклад, оператором радіотелефонної мережі (PPLMN), яка вже уклала роумінг-угоди з великою КІЛЬКІСТЮ мереж Ці угоди повинні за певних умов замінюватися або розширюватися додатковою угодою, яка сприяє здійсненню способу за даним винаходом Винахід пояснюється наступними кресленнями На фіг 1 схематично показано радіотелефонну систему, яка містить базову радіотелефонну мережу (HPLMN), відвідувану радіотелефонну мережу (VPLMN) і партнерську радіотелефонну мережу (PPLMN), а також засоби у ВІДПОВІДНОСТІ З першим варіантом виконання винаходу, які надають можливість абоненту HPLMN використовувати його термінальний прилад в VPLMN, Фіг 2 є блок-схемою, на якій зображено програму, що запускається з SIM-картки згідно з першим варіантом виконання винаходу, Фіг 3 є блок-схемою, на якій зображено іншу форму виконання програми, що запускається з SIM-картки згідно з першим варіантом виконання винаходу, якщо у розпорядженні є SIM-Toolkit GSM 11 14, На фіг 4 схематично показано радіотелефонну систему, яка містить базову радіотелефонну мережу (HPLMN), відвідувану радіотелефонну мережу (VPLMN) і партнерську радіотелефонну мережу (PPLMN), а також засоби у ВІДПОВІДНОСТІ З другим варіантом виконання винаходу, які надають можливість абоненту HPLMN використовувати його термінальний прилад в VPLMN, На фіг 5 схематично показано радіотелефонну Другий варіант виконання винаходу містить, систему, яка містить базову радіотелефонну таким чином, етап, на якому дані про мережу (HPLMN), відвідувану радіотелефонну місцезнаходження (U) абонента модифікуються мережу (VPLMN) і маршрутизатор, який керується абонентам можливості роумінгу у деякій ІНШІЙ мережі, яка уклала велику КІЛЬКІСТЬ роумінг-угод Перевага полягає в тому, що абоненти нової радіотелефонної мережі можуть використовувати відразу усі роумінг-угоди іншої радіотелефонної мережі Через це радіотелефонна мережа, яка надала у розпорядження свої роумінг-угоди, називається мережа-партнер або PPLMN (Partner Public Land Mobile Network) Згідно З першим варіантом виконання винаходу завдання щодо винаходу досягається здебільшого за допомогою програмованого приладу, наприклад, SIM-картки (Subscriber Identity Module), яка постачається програмою нового виду, що далі позначається як UBICOM-програма для SIM-картки, а також за допомогою маршрутизатора, який керується програмним забезпеченням, що далі позначається як програма керування UBICOM-менеджера Маршрутизатор має доступ як до опорного регістру місцезнаходження (HLR) базової мережі HPLMN, так і до опорного регістру місцезнаходження (HLR) мережі-партнера PPLMN Згідно З ЦИМ першим варіантом виконання SIM-картка, як звичайно, містить перший набір ідентифікаторів абонента (IMSI-HPLMN, International Mobile Subscriber Identity) у базовій радіотелефонній мережі HPLMN Крім цього, картка містить другий набір ідентифікаторів абонента (IMSI-PPLMN) у радіотелефонній мережі (PPLMN), яка керується оператором, що має роумінг-угоду з базовою радіотелефонною мережею Засоби зміни розпізнавальних даних (ідентифікатора) надають можливість заміни уживаного набору даних ВІДПОВІДНО радіотелефонній мережі, в якій в цей час знаходиться термінальний прилад За допомогою цього механізму абонент HPLMN може розпізнаватися оператором відвідуваної мережі VPLMN як абонент PPLMN і таким чином використовувати мережу VPLMN з тими же можливостями роумінгу, які пропонуються абонентам PPLMN Цей варіант виконання вимагає, тим не менш, поновлення або заміни SIM-карток всіх абонентів мережі HPLMN, які хочуть використовувати можливості роумінга, що пропонуються партнерською мережею PPLMN Згідно З другим варіантом виконання винаходу запити на підключення, що посилаються абонентом базової радіотелефонної мережі (HPLMN) з відвідуваної радіотелефонної мережі (VPLMN-NR), яка не має роумінг-угоди з базовою радіотелефонною мережею, припускають посилку сигналів, наприклад, запиту автентифікацм, проміжному маршрутизатору, який керується оператором партнерської мережі (PPLMN), яка має роумінг-угоду, з одного боку, з базовою мережею HPLMN і, з іншого боку, з відвідуваною мережею VPLMN-NR Маршрутизатор заміняє в цих сигналах дані про місцезнаходження абонента (LI-HPLMN) даними, що відповідають абоненту у партнерській радіотелефонній мережі (LI-PPLMN) 46864 партнерським підрозділом, а також засоби у ВІДПОВІДНОСТІ з третім варіантом виконання винаходу, які надають можливість абоненту HPLMN використовувати його термінальний прилад в VPLMN, Фіг 6 є блок-схемою, на якій зображено певні кроки способу оформлення рахунків і клірингу, які запускаються блоком клірингу і оформлення рахунків маршрутизатора згідно з третім варіантом виконання винаходу, На фіг 7 схематично показано процес оформлення рахунку та сплати згідно з третім варіантом виконання винаходу у радіотелефонній системі, яка містить базову радіотелефонну мережу (HPLMN), відвідувану радіотелефонну мережу (VPLMN) і маршрутизатор, який керується партнерським підрозділом Нижче розглядається перший варіант виконання винаходу (фіг 1 - 3) Наведена як приклад винаходу радіотелефонна система містить базову радіотелефонну мережу (HPLMN, Home Public Land Mobile Network), наприклад радіотелефонну мережу стандарту GSM, партнерську радіотелефонну мережу (PPLMN, Partner Public Land Mobile Network), а також відвідувану радіотелефонну мережу (VPLMN, Visited Public Land Mobile Network) Три мережі HPLMN, PPLMN і VPLMN містять кожна принаймні один опорний регістр місцезнаходження HLR (Home Location Register), що позначаються як HLR-HPLMN, HLR-PPLMN та, ВІДПОВІДНО, HLRVPLMN Інші елементи, які утворюють радіотелефонні мережі, як термінальні прилади (мобільні телефони), соти, базові приймальнопередавальні станції, контролери базових станцій, центри комутації мобільного зв'язку та інше, які ВІДОМІ з рівня техніки і, отже, не показані Відвідувана мережа VPLMN не має жодних роумінг-угод із базовою мережею HPLMN, що позначається абревіатурою VPLMN-NR (VPLMN with No Roaming Agreement) Припускається, що наведена радіотелефонна система не є обмежувальним прикладом, і що винахід є також уживаним для більш складних радіотелефонних систем, які включають до себе велику КІЛЬКІСТЬ радіотелефонних мереж, що діють в одному або декількох стандартах, причому лише деякі з них зв'язані двосторонніми роумінгугодами Літера S позначає абонента базової радіотелефонної мережі HPLMN Якщо він знаходиться у географічному регіоні, який обслуговується базовою мережею HPLMN, то абонент 1, використовуючи свій термінальний прилад, наприклад, мобільний телефон, може телефонувати і користуватися послугами, які пропонуються HPLMN, звичайним чином Термінальний прилад 1 містить програмований прилад 10, наприклад, картку з вмонтованою мікросхемою, яка у GSM-мережах позначається як SIM-картка (Subscriber Identification Module) SIMкартки описані, наприклад, Theodora Grogorova та інш у "SIM Cards", Tefecommunication Journal of Australia, т 43, №2, 1993 Вони є засобами зберігання інформації і дозволяють передусім зберігати ідентифікатор абонента, який 10 позначається абревіатурою IMSI (International Mobile Subscriber Identity) SIM-картка містить, крім того, процесор 102, який може виконувати різні алгоритми Якщо абонент покидає свою базову мережу HPLMN і прибуває у відвідувану мережу, у якої є роумінг-угода з його HPLMN (не показано), то абонент S може використовувати свій термінальний прилад звичайним чином за допомогою звичайних роумінг-способів, які описані, наприклад, у згадуваних джерелах Якщо ж абонент S вирушив у відвідувану мережу VPLMN-NR, яка не має укладених роумінг-угод з базовою мережею, то абонент не може більше використовувати IMSI-ідентифікатор своєї картки для підключення, бо відвідувана мережа цей ідентифікатор не розпізнає Таким чином, у ВІДПОВІДНОСТІ з рівнем техніки абонент не може ані робити, ані приймати виклики в географічній зоні, яка покривається VPLMN-NR Згідно З першим варіантом виконання винаходу SIM-картка 10 містить комп'ютерну програму, яка позначається як UBICOM-програма UBICOM-програма дає можливість заміни ідентифікатора абонента мережі HPLMN-мережі (IMSI-HPLMN) ВІДПОВІДНИМ ідентифікатором абонента у партнерській мережі PPLMN (IMSIPPLMN) Таким чином, абонент S у відвідуваній мережі VPLMN-NR вважається подорожуючим абонентом, який прибув з партнерської мережі PPLMN Через те що мережа PPLMN має роумінгугоду з відвідуваною мережею VPLMN-NR, то завдяки цьому абонент може підключитися і робити або приймати виклики VPLMN-NR Партнерська мережа PPLMN містить, як звичайно, опорний регістр місцезнаходження HLRPPLMN, у якому за допомогою стандартної для GSM-мережі процедури фіксується інформація, що абонент S (який розпізнається по IMSI-PPLMN) зараз знаходиться в VPLMN-NR Згідно з винаходом мережа PPLMN, крім того, включає до себе маршрутизатор з позначкою UBICOM (2), який керується програмним забезпеченням, яке далі позначається як керуюча програма UBICOM Маршрутизатор 2 інформується тривожним сигналом, коли абонент S реєструється в HLRPPLMN-репстрах Видача таких тривожних сигналів відома з рівня техніки і вже використовується, наприклад, якщо коротке повідомлення SMS тимчасово зберігається і подорожуючий абонент знов підключається до мережі У подібному випадку центр керування служби коротких повідомлень SMSC інформується тривожним сигналом, що коротке повідомлення зараз може бути вислане Ця функція може використовуватися також для того, щоб інформувати керуючу програму UBICOM 2, тим не менш також можливо використовувати іншу функцію Маршрутизатор UBICOM 2 визначає ВІДПОВІДНІСТЬ між IMSI-PPLMN і IMSI-HPLMN кожного абонента Також маршрутизатор UBICOM 2 визначає ВІДПОВІДНІСТЬ МІЖ ідентифікаторами MSISDN термінального приладу 1 в PPLMN (PPLMN-MSISDN, Mobile Station ISDN Number) і в HPLMN (HPLMN-MSISDN) Якщо маршрутизатор 2 11 46864 12 виявляє, що абонент S використовує процедурою, такою як ESMS та інш ідентифікатор PPLMN-IMSI мережі PPLMN, то він Фахівцям відомо, що ці різноманітні дані надсилає повідомлення у опорний регістр HLRнаведено як ілюстративний приклад, і що вони HPLMN базової мережі від S (HPLMN), яке також можуть бути поділені на декілька блоків активізує або деактивізує переадресацію виклику даних (CFU, Call Forwarding Inconditional) Це UBICOM-програма, яка запускається повідомлення викликає переадресацію до процесором SIM-картки, розпочинає з кроку ЗО, MSISDN-PPLMN усіх викликів, які визначені для ATR (Answer to Reset) У кроку 31 перевіряється MSISDN-HPLMN Таким чином, ідентифікатор прапор виконання, який зазначає, чи активований термінального приладу MSISDN-HPLMN може UBICOM-механізм UBICOM-програма використовуватися для викликів абонента S припиняється одразу, якщо прапор виконання Процес автоматичний і прозорий для абонента показує, що UBICOM-механізм не активований, і в цьому разі процесор SIM-картки відразу Якщо абонент S покидає відвідувану мережу продовжує з кроку 37 виконання звичайних VPLMN-NR і повертається знов до базової мережі операцій, які виробляються після звичайного HPLMN, то спочатку він підключається за перезапуску допомогою ідентифікатора PPLMN-IMSI Це повторне підключення до мережі HPLMN Якщо UBICOM-механізм активований, то у реєструється у регістрі місцезнаходження PPLMN кроку 32 програма читає звичайний файл описаним вище механізмом Маршрутизатор місцезнаходження EFLOCI (Elementary File for UBICOM 2 тепер передає тривожний сигнал у Location Information) У кроку 33 програма базову мережу HPLMN для припинення перевіряє, чи містить файл EFLOCI код переадресацм CFU радіотелефонної мережі (MNC, Mobile Network Code) базової мережі HPLMN або код мережі SIM-картка 10 абонента S при повторному VPLMN-WR (тобто мережі, яка уклала з мережею підключенні до HPLMN також інформується, що HPLMN роумінг-угоду), який вказано у файлі абонент S знов повернувся у базову мережу EFUBICOM UBICOM-програма SIM-картки знову замінює ідентифікатор абонента IMSI (IMSI-PPLMN) у При позитивному результаті перевірки 33, партнерській мережі PPLMN ідентифікатором тобто, якщо файл EFLOCI показує, що абонент S абонента у базовій мережі HPLMN (IMSI-HPLMN) знаходиться в цей час в мережі, яка розпізнає Абонент S може завдяки цьому після повторного ідентифікатор IMSI його базової мережі HPLMN, то підключення до базової мережі вимикати та знов UBICOM-програма продовжується перевіркою 34, вмикати свій термінальний прилад 1, щоб знову при якій перевіряється ідентифікатор абонента телефонувати із власними IMSI та MSISDN, що IMSI (регістр EFIMSI) Якщо ідентифікатор визначені у його базовій мережі Механізм абонента IMSI відповідає ідентифікатору винаходу реактивується лише у тому разі, якщо партнерській мережі PPLMN, програма робить абонент S знову вирушає до мережі VPLMN-NR, наступний крок 35, на якому ідентифікатор яка не має роумінг-угоди абонента IMSI-PPLMN замінюється Нижче описано етапи UBICOM-програми, які ідентифікатором абонента IMSI-HPLMN у базовій запускаються SIM-карткою у ВІДПОВІДНОСТІ З мережі Після ЦЬОГО програма виробляє операцію винаходом (фіг 2) 36, при якій файл EFLOCI вилучається, наприклад, записом шістнадцяткового значення "FF FF FF UBICOM-програма SIM-картки запускається FF " автоматично при кожному перезапуску картки, наприклад, після увімкнення термінального Після ЦЬОГО UBICOM-програму закінчено, і приладу 1 SIM-картка за даним винаходом містить процесор SIM-картки продовжує дії з кроку 37, на крім звичайних для стандарту GSM масивів даних якому запускаються звичайні функції SIM-картки додатковий блок даних EFUBICOM, який містить Якщо абонент S фактично знаходиться в HPLMN наступні ВІДОМОСТІ або в VPLMN-WR, то таким чином він може, використовуючи IMSI-HPLMN, як звичайно прапор виконання 100, що показує, чи підключиться до мережі Файл EFLOCI тепер активований UBICOM-механізм, чи ні, поновлюється за допомогою ідентифікатора ідентифікатор абонента у базовій мережі IMSIрадіотелефонній мережі, до якої підключається HPLMN, абонент ідентифікатор абонента у партнерській мережі IMSI-PPLMN, Якщо ж абонент S знаходиться у мережі VPLMN-NR, яка не має роумінг-угоди, він не може національний код мобільного зв'язку (МСС, підключитися за допомогою свого IMSI-HPLMN, Mobile Country Code) і код базової оскільки роумінг-угод між мережами HPLMN і радіотелефонної мережі (MNC, Mobile Network VPLMN-NR не існує Абонент S тому не може ані Code), телефонувати, ані приймати виклики, так що файл реєстр 101 МСС-кодів усіх країн і MNC-кодів EFLOCI не поновлюється і залишається усіх мереж VPLMN, які уклали з базовою мережею вилученим В такому разі абонент вимикає роумінг-угоду (VPLMN-WR, VPLMN With Roaming термінальний прилад і знов вмикає, що викликає Agreement) повторне виконання UBICOM-програми Фахівець Цей реєстр може динамічно доповнюватися може без ускладнень запропонувати інший, більш або поновлюватися, наприклад, за допомогою елегантний спосіб для перезапуску UBICOMпроцедури, що відома під позначенням SICAP і програми описана у заявці на патент ЕР 94810363 5 від імені заявника, або за будь-якою іншою призначеною При цьому повторному виконанні UBICOM 13 46864 програми файл EFLOCI вже вилучено Через це результат перевірки 33 негативний, внаслідок чого SIM-картка покаже, що ідентифікатор абонента в базовій мережі IMSI-HPLMN не може бути використано, оскільки абонент S в цей час знаходиться в мережі без роумінг-угоди з його базовою мережею HPLMN В цьому випадку UBICOM-програма продовжується перевіркою 38, при якій перевіряється ідентифікатор абонента IMSI (файл EFIMSI) Якщо ідентифікатор абонента IMSI відповідає ідентифікатору в базовій мережі HPLMN, програма продовжується наступним кроком 39, в якому ідентифікатор абонента IMSIHPLMN замінюється ідентифікатором IMSI-PPLMN в партнерській мережі PPLMN, так що абонент S може підключитися Таким чином, існує чотири можливих ситуації при увімкненні термінального приладу 1) Абонент знаходиться у базовій мережі HPLMN або у відвідуваній мережі з роумінг-угодою VPLMN-WR Передусім читається файл EFLOCI UBICOMпрограма визначає в кроку 33, що дані, що містяться в ньому, відповідають ідентифікатору HPLMN або VPLMN-WR Ідентифікатор абонента IMSI-HPLMN може використовуватися далі, і файл EFLOCI вилучається, наприклад, записом "FF FF FFFF " UBICOM-програму закінчено, і процесор SIMкартки може запускати звичайні функції SIMкартки 2) Абонент S прибуває у базову мережу HPLMN або у відвідувану мережу VPLMN-WR, яка має роумінг-угоду, з відвіданої мережі без роумінгугоди VPLMN-NR Передусім читається файл EFLOCI UBICOMпрограма визначає в кроку 33, що дані, що містяться в ньому, відповідають ідентифікатору HPLMN або VPLMN-WR Ідентифікатор абонента IMSI-PPLMN замінюється згодом ідентифікатором базової мережі IMSI-HPLMN, і після цього файл EFLOCI вилучається, наприклад, записом "FF FF FFFF " UBICOM-програму закінчено, і процесор SIMкартки може запускати звичайні функції SIMкартки 3) Абонент S прибуває у відвідувану мережу без роумінг-угоди VPLMN-NR з базової мережі HPLMN або з відвіданої мережі з роумінг-угодою VPLMN-WR SIM-картка не може зробити підключення до мережі VPLMN-NR, оскільки IMSI-HPLMN у цій мережі недійсний Файл EFLOCI тим не менш вилучається, наприклад, записом "FF FF FF FF " Мобільний телефон тоді вимикається і вмикається знов, і UBICOM-програма виконується знову Тим не менш, при цьому другому виконанні EFLOCI є порожній Після цього в кроку 39 процесор замінює ідентифікатор абонента IMSIHPLMN ідентифікатором у партнерській мережі UBICOM-програму закінчено, і процесор SIMкартки може запускати звичайні функції SIMкартки 4) Абонент S знаходиться у відвідуваній мережі без роумінг-угоди 14 Передусім читається файл EFLOCI UBICOMпрограма визначає в кроку 33, що дані, що містяться у ньому, відповідають коду VPLMN-NR Ідентифікатор абонента IMSI-PPLMN може далі використовуватися UBICOM-програму закінчено, і процесор SIMкартки може запускати звичайні функції SIMкартки На фіг 3 показано варіант програми, що виконується процесором SIM-картки згідно з першим варіантом виконання винаходу По відношенню до варіанту, наведеного на фіг 2, даний варіант не вимагає вимкнення та наступного увімкнення термінального приладу 1, щоб перезапустити UBICOM-програму С цією метою в цьому варіанті програма включає до себе два додаткових кроки 40 і 41, у яких SIM-картка посилає запит безпосередньо термінальному приладу (ME, Mobile Equipment), що дозволяє безпосереднє отримання ідентифікатора абонента IMSI Ця додаткова можливість надається передусім додатковими функціями SIM-карток у ВІДПОВІДНОСТІ 3GSM11 14-Toolkit Фахівцям відомо, що SIM-картка згідно з даним винаходом здебільшого постачається звичайним кодуючим ключем Цей ключ використовується для кодування як IMSI-HPLMN, так і IMSI-PPLMN Передумовою для бездоганного здійснення способу по даному винаходу є, таким чином, ВІДПОВІДНІСТЬ між алгоритмами ідентифікації, що використовується мережами PPLMNіHPLMN Для здійснення описаного вище варіанту UBICOM-програма повинна бути встановлена в усіх SIM-картках абонентів радіотелефонної мережі HPLMN Це встановлення може здійснюватися, наприклад, SICAP-способом, який описано у вже згадуваній заявці на патент ЕР 94810363 5 Якщо оператор мережі HPLMN ще не використовує SICAP-спосіб або якщо МІСТКІСТЬ елементів пам'яті чи розрахункові можливості розповсюджених SIM-карток недостатні для надійного виконання UBICOM-програми, то може виявитися необхідним обміняти SIM-картки тих абонентів, що хочуть використовувати нові можливості роумінгу, що пропонуються при переадресацм через партнерську мережу PPLMN Зважаючи на незначну вартість цих карток і передбачуване збільшення руху, подібна заміна цілком можлива Нижче описано другий варіант виконання винаходу, який може бути виконано без поновлення і без заміни SIM-карток абонентів (фіг 4) Цей варіант виконання використовує міжнародний маршрутизатор 3, який знаходиться, наприклад, в країні або регіоні, який обслуговується партнерською мережею, або в ІНШІЙ ПІДХОЖІЙ місцевості В ідеальному випадку маршрутизатор 3 повинен бути географічно розміщений у проміжному положенні між мережами HPLMN і VPLMN-NR ВІДПОВІДНО КІЛЬКОСТІ приймаючих участь мереж може бути вигідно використовувати декілька маршрутизаторів, наприклад, один на континент 15 46864 16 Маршрутизатор 3 керується переважно з GSM-протоколами мережа VPLMN-NR посилає оператором партнерської мережі PPLMN або запит автентифікацм 7 до мережі PPLMN Цей іншим ВІДПОВІДНИМ підрозділом оператора або запит опрацьовується у мережі PPLMN підрозділом, який підключено до оператора маршрутизатором 3, який було спеціально Мережі PLMN, що бажають поширити свою створено для цієї мети в рамках даного винаходу пропозицію роумінгу за допомогою Запит автентифікацм, що посилається мережею VPLMN-NR, містить зокрема ВІДОМОСТІ маршрутизатора 3, повинні укласти окрему про місцезнаходження абонента S (LI, Location роумінг-угоду з оператором цього Information), так що маршрутизатор 3 тепер знає, маршрутизатора Як буде показано, потрібне лише що абонент S знаходиться в мережі VPLMN-NR деяке приладжування з боку мереж PLMN, щоб Маршрутизатор 3 модифікує ці дані про використовувати маршрутизатор 3 Через це місцезнаходження LI, замінюючи їх даними LIзазначені окремі угоди можуть без ускладнень PPLMN, які показують, що абонент знаходиться у укладатися із радіотелефонними мережами мережі PPLMN, а після цього передає зазначеним VPLMN, які вже уклали роумінг-угоду із мережею чином модифікований запит про права до базової PPLMN Проте двосторонні угоди поміж всіма мережі HPLMN абонента S (стрілка 8) Таким мережами PPLMN, які хочуть використовувати чином маршрутизатор 3 "ошукує" мережу HPLMN, маршрутизатор 3, не є необхідними стверджуючи, що абонент S знаходиться у Виконання цього другого варіанта виконання партнерській мережі винаходу вимагає, щоб мережі VPLMN, що беруть участь, приймали запити на підключення інших Базова мережа HPLMN, як описано вище, мереж VPLMN, навіть якщо вони не мають уклала роумінг-угоду із мережею PPLMN Опорний взаємних роумінг-угод регістр місцезнаходження HLR базової мережі HPLMN спочатку перевіряє, чи має повноваження Маршрутизатор 3 складається переважно з абонент S використовувати термінальний прилад програмованого влаштування, що може бути у партнерській мережі, і, якщо результат цієї водночас підключено до мережі HPLMN і кожної перевірки позитивний, відповідна ВІДПОВІДЬ 9 радіотелефонної мережі PLMN, що приєднана посилається маршрутизатору 3, який передає його згадуваною окремою угодою Маршрутизатор З далі до відвідуваної мережі VPLMN-NR (стрілка керується переважно комп'ютерною програмою, 11) Ця ВІДПОВІДЬ порівнюється в цій мережі із що записана на носи інформації ЗО, наприклад, на ВІДПОВІДДЮ, що була отримана від SIM-картки 10 дискеті, жорсткому диску або оптичному термінального приладу 1 абонента S, і, якщо дисковому нагромаджувачі, який може читатися результат цієї перевірки позитивний, то абонент S маршрутизатором З розглядається як уповноважений і заноситься до Для спрощення викладення на фіг 4 позначено регістру відвідувачів VLR-VPLMN (Visitor Location єдину мережу VPLMN, крім базової мережі HPLMN Register VPLMN) Повний процес підключення абонента S, втім, припускається, що може включати до себе кілька додаткових обмінів радіотелефонна система згідно з другим запитами і ВІДПОВІДЯМИ МІЖ відвідуваною мережею прикладом виконання винаходу має перевагу VPLMN-NR і базовою мережею HPLMN, які перед старою у тому разі, якщо КІЛЬКІСТЬ мереж, кожного разу проходять через маршрутизатор З що приєдналися, велика Крім того, як і на фіг1, Наприклад, відвідувана мережа може запитувати представлені тільки суттєві для пояснення базову мережу про спеціальні послуги, на винаходу структури мереж HPLMN і VPLMN користування якими абонент S має право Припускається, що абонент S, який є абонентом базової мережі HPLMN, прямує в Наприкінці цього способу підключення мережу VPLMN-NR, яка не має роумінг-угоди із абонента S до VPLMN-NR відвідувана мережа мережею HPLMN Але і базова мережа HPLMN, й розглядає абонента S мовби він є абонентом відвідувана мережа VPLMN-NR уклали окремі PPLMN, і передає зроблені S запити на роумінг-угоди із партнерською мережею Якщо підключення, які вона не може встановити абонент S намагається підключитися за безпосередньо, на маршрутизатор 3, який допомогою свого термінального приладу до керується PPLMN Навпаки, мережа HPLMN мережі VPLMN-NR, то на підставі ідентифікатора передає призначені для S виклики на абонента HPLMN-IMSI визначається, що абонент маршрутизатор З S прибув з мережі HPLMN, з якою не було Запити на підключення і виклики від або для S, укладено жодної двосторонньої роумінг-угоди В що позначені стрілкою 12, проходять, таким принципі мережа VPLMN-NR повинна була б чином, через мережу PPLMN і маршрутизатор З В відхилити запит на підключення окремому випадку, коли радіотелефонні мережі HPLMN і VPLMN-NR працюють у різних В силу окремої роумінг-угоди з партнерською стандартах, наприклад, якщо абонент GSM-мережі мережею PPLMN абоненти мережі HPLMN прибуває до PDC-мережі, маршрутизатор 3 може розглядаються в VPLMN-NR як абоненти мережі містити ВІДОМІ з рівня техніки засоби PPLMN Окремі роумінг-угоди вимагають таким перетворення, що служать для перетворення чином з боку мереж, що приєдналися, щоб вони формату запитів на з'єднання і формату викликів змінили регістр місцезнаходження HLR і/або центри комутації MSC так, щоб ідентифікувати У мережі VPLMN-NR абонент S розглядається SIM-картки абонентів інших мереж, що як абонент партнерської мережі PPLMN В приєдналися, зокрема базової мережі HPLMN подальшому базова мережа HPLMN не знає абонента S, і щоб вони розглядали цих абонентів точного місцезнаходження S, якщо він як абонентів партнерської мережі У ВІДПОВІДНОСТІ знаходиться в мережі VPLMN-NR, і приймає, що 17 46864 18 він знаходиться у партнерській мережі Тому цей Маршрутизатор переважно керується оператором варіант для базової радіотелефонної мережі партнерської мережі або іншим ВІДПОВІДНИМ HPLMN подорожуючого абонента S не цілком підрозділом оператора або підрозділом, який прозорий, бо їй невідомо точне місцезнаходження підключено до оператора абонента Деякі оператори пропонують абонентам Міжнародний маршрутизатор 5 складається ВИГІДНІ варіанти абонементу, які все ж таки переважно з програмованого влаштування, яке виключають виклики з або до певних регіонів світу може зв'язуватися водночас з мережею HPLMN і Ці обмеження можна було б в певних випадках кожною мережею PLMN, що приєдналася, за обминути застосуванням означеного другого допомогою згадуваної окремої угоди Він варіанта виконання керується переважно комп'ютерною програмою, яку записано на носи інформації 50, наприклад, на Нижче описано третій варіант виконання дискеті, жорсткому диску або оптичному винаходу, який не виявляє означених недоліків дисковому нагромаджувачі, який може читатися (фіг 5) маршрутизатором 5 Третій варіант виконання винаходу вимагає, щоб всі приймаючі участь мережі PLMNуклали Припускається, що абонент S, який є окрему роумінг-угоду із оператором абонентом базової мережі HPLMN, прямує до мережі VPLMN-NR, яка не має двосторонньої маршрутизатора 5, наприклад, із партнерською роумінг-угоди із мережею HPLMN Але і базова мережею або з фірмою, яка керує подібним мережа HPLMN, й відвідувана мережа VPLMN-NR маршрутизатором Як далі стане очевидно, кожна уклали окремі роумінг-угоди з маршрутизатором 5 мережа, що приєдналася, може шляхом і таким чином приєднались Якщо абонент S укладення подібної окремої угоди пропонувати намагається підключитися за допомогою свого абонентам можливості роумінгу у будь-якій ІНШІЙ термінального приладу до мережі VPLMN-NR, то мережі, що приєдналася, тому укладення на підставі ідентифікатора абонента HPLMN-IMSI двосторонніх роумінг-угод поміж усіма мережами, визначається, що абонент S прибув з мережі що приєдналися, не є необхідним Якщо КІЛЬКІСТЬ HPLMN, із якою не було укладено жодної мереж, що приєдналися, велика, то, таким чином, двосторонньої роумінг-угоди В принципі мережа нова мережа, яка має лише малу КІЛЬКІСТЬ роумінгVPLMN-NR повинна була б відхилити запит на угод, за допомогою єдиної роумінг-угоди, підключення укладеної з оператором маршрутизатора 5, може запропонувати абонентам такі ж можливості, як і Однак VPLMN-NR постачена влаштуванням ті, що пропонуються вже стабільними мережами, пам'яті 13, яке містить регістр ідентифікаторов що приєдналися При вступі нових мереж (NC), що приєдналися через проміжний радіотелефонних мереж необхідно лише помаршрутизатор 5 Мережа VPLMN-NR визначає новому сконфігурувати маршрутизатор 5 та таким чином, що абонент S прибув з мережі, що перевірити з'єднання між новою радіотелефонною приєдналася через проміжний маршрутизатор 5 В мережею і маршрутизатором, не потрібно ніякого цьому разі мережа VPLMN-NR посилає цьому приладжування з боку мереж, що вже маршрутизатору 5 на підставі згадуваної окремої приєдналися роумінг-угоди запит автентифікацм 14 Для використання маршрутизатора Маршрутизатор 5 передає цей запит відразу радіотелефонним мережам необхідна окрема до опорного регістру місцезнаходження HLR роумінг-угода Ця угода регламентує пункти, що базової мережі HPLMN (стрілка 15) без зміни звичайно зазначаються у роумінг-угоді, наприклад, інформації про місцезнаходження LI-VPLMN, що що рекомендуються у GSM Memory of може в ньому міститися Understanding, а також наступні, специфічні для Регістр місцезнаходження HLR-HPLMN системи по даному винаходу, пункти спочатку перевіряє, чи є повноваження у абонента S використовувати термінальний прилад у назви інших мереж, що приєдналися, мережах, що приєдналися, і, якщо результат цієї можливості роумінгу з якими через маршрутизатор перевірки позитивний, відповідна ВІДПОВІДЬ 16 5 нова мережа хотіла б використовувати, посилається проміжному маршрутизатору 5, який керування необхідної системи сигналізації для передає його до відвідуваної мережі VPLMN-NR з'єднання через маршрутизатор 5, (стрілка 17) Ця ВІДПОВІДЬ порівнюється у мережі з стартовий тест для перевірки якості з'єднання ВІДПОВІДДЮ, отриманою від SIM-картки 10 між новою мережею, що приєдналася, і термінального приладу 1 абонента S, і, якщо маршрутизатором 5 Тест двосторонніх з'єднань із результат цієї перевірки позитивний, то абонент S будь-якою іншою мережею, що приєдналася, не є розглядається як уповноважений і заноситься до необхідним, регістру відвідувачів VLR-VPLMN (Visitor Location періодичне пересилання файлів рахунків реєстр VPLMN) Як у описаному вище другому (ТАР-файлів) до маршрутизатора 5, варіанті виконання і як у звичайних роумінгтарифи на телефонні переговори, які протоколах повний процес підключення може стягуються новою мережею, що приєдналася, включати до себе кілька додаткових обмінів та інше запитами і ВІДПОВІДЯМИ МІЖ відвідуваною мережею Маршрутизатор 5, як і маршрутизатор 3 в VPLMN-NR і базовою мережею HPLMN, які другому варіанті виконання, може бути розміщено кожного разу проходять через проміжний в країні або регіоні, що обслуговується маршрутизатор 5 Наприклад, ідентифікатор партнерською мережею, або у ІНШІЙ ПІДХОЖІЙ абонента IMSI-HPLMN також може бути передано місцевості Можуть виявитися підхожими декілька між відвідуваною мережею і базовою мережею географічне розподілених маршрутизаторів 20 19 46864 через маршрутизатор 5 Крім того, відвідувана HPLMN не використовував термінальний прилад у мережа може запитувати базову мережу про мережі VPLMN з часу останньої передачі ТАРспеціальні послуги, на користування якими файлу, то переважно оператор мережі VPLMN абонент S має право повідомляє про це блок клірингу і оформлення рахунків ВІДПОВІДНИМ повідомленням Згідно З ЦІМ третім варіантом виконання регістр місцезнаходження базової мережі HLPТАР-файли і повідомлення можуть посилатися HPLMN зберігає вірну інформацію про маршрутизатору 5 в електронній формі, місцезнаходження абонента S у відвідуваній наприклад, використовуючи відомий формат мережі VPLMN-NR, ця інформація не змінюється обміну даними EDI (Electronic Data Interchange) проміжним маршрутизатором 5 Навпаки, регістр Інші носи, наприклад, магнітні стрічки, зрозуміло, відвідувачів VLR відвідуваної мережі VPLMN також можуть бути використані у рамках цього зберігає ідентифікатор базової мережі HPLMN винаходу ТАР-файли передаються абонента S вірно, і, таким чином, не розглядає S у маршрутизатору у заздалегідь встановленому якості абонента партнерської мережі PPLMN ритмі, переважно щодня Отже, запити на з'єднання 18, що призначені для Блок клірингу 6 в маршрутизаторі 5 одержує і абонента S і приходять, наприклад, з базової обробляє одержані ТАР-файли різних мережі HPLMN, можуть спрямовуватися радіотелефонних мереж (VPLMN), що безпосередньо з базової мережі HPLMN в приєдналися, і розповсюджує отриману відвідувану мережу VPLMN-NR без того, щоб інформацію до кожної базової мережі HPLMN проходити через маршрутизатор 5 Навпаки, Блок клірингу керується переважно комп'ютерною зроблені S виклики, що призначені для абонента програмою, що записана на носи інформації 50, поза відвідуваною мережею VPLMN-NR, наприклад, на дискеті, жорсткому диску або безпосередньо спрямовуються через регістр оптичному дисковому нагромаджувачі Блок місцезнаходження HRL-HPLMN базової мережі клірингу може бути розташовано на тому ж абонента S без того, щоб проходити через сервері, що і маршрутизатор 5, або може бути маршрутизатор 5 запущені на ІНШІЙ обчислювальній машині, яка керується тим же оператором, що і маршрутизатор У залежності від виду мережі при підключенні 5 Під керуванням цієї програми блок клірингу абонента S до відвідуваної мережі може переважно здійснює процес, основні етапи якого вироблятися обмін різноманітними сигналами між показані на блок-схемі фіг 6 відвідуваною і базовою мережею Згідно з третім варіантом виконання винаходу щонайменше На кроку 60 блок клірингу і оформлення частина цих сигналів передається між рахунків 6 одержує ТАР-файли і/або повідомлення відвідуваною і базовою мережею через кожної мережі, що приєдналася, які, наприклад, маршрутизатор 5, який керується мережею протягом всього дня передавалися по протоколу PPLMN обміну даними EDI На кроку 62 блок клірингу 6 перевіряє для кожної мережі PLMN, що Запити на з'єднання від S або для S приєдналася, чи були одержані всі ТАР-файли і проходять, таким чином, через маршрутизатор 5 повідомлення в встановлений термін, наприклад, В окремому випадку, коли радіотелефонні мережі протягом 24 годин після останньої передачі ТАРHPLMN і VPLMN-NR працюють у різних файлів При негативному результаті цієї перевірки стандартах, наприклад, якщо абонент GSM-мережі на кроку 64 проводиться ручна або автоматична прибуває до PDC-мережі, маршрутизатор 5 може перевірка мереж PLMN, які ще не поставили містити ВІДОМІ з рівня техніки засоби необхідні файли, і програма повертається до кроку перетворення, що служать для перетворення 60 формату запитів на з'єднання Маршрутизатор 5 містить блок клірингу і На кроку 66 ТАР-файли перевіряються і, у разі оформлення рахунків 6 У ВІДПОВІДНОСТІ З наявності помилок, програма переходить до кроку описаною вище окремою роумінг-угодою кожна 64, щоб розв'язати проблему із заінтересованою радіотелефонна мережа PLMN, що приєдналася, мережею Якщо ТАР-файли не містять помилок, повинна прийняти на себе зобов'язання по посилці блок клірингу в кроку 68 копіює одержані файли у маршрутизатору 5 файлів, що містять дані підхожому форматі і після цього в кроку 70 відносно усіх викликів із використанням роумінгу, розподіляє до кожної базової мережі HPLMN дані що виходили від чи були призначені для про виклики від або для абонентів з відвідуваної абонентів, що відвідали цю мережу Схожі файли мережі до іншої мережі, що приєдналася використовуються вже у звичайних роумінгНижче описуються дії, що робляться при процедурах і позначаються як "ТАР-файли" Тим оформленні рахунків за переговори зі зміною зони не менш, згідно з винаходом ці файли не повинні виклику згідно із способом по даному винаходу розподілятися до будь-якої іншої мережі PLMN, що (фіг 7) Ці ДІЇ керуються блоком клірингу і приєдналася, оператори можуть групувати файли, оформлення рахунків 6 в маршрутизаторі 5 які містять дані про виклики, які включають до Через встановлені регулярні проміжки, себе абонентів будь-якої іншої мережі, що наприклад, щомісяця, блок клірингу і оформлення приєдналася, для того, щоб передати їх в рахунків 6 в маршрутизаторі 5 для кожної мережі маршрутизатор 5 Можливо також посилати або HPLMN, що приєдналася, розраховує (71) суму, один ТАР-файл для кожної мережі HPLMN, що відповідну викликам абонентів HPLMN у інших приєдналася, або єдиний об'єднаний файл, що відвідуваних мережах VPLMN, що приєдналися містить всі дані відносно переговорів з всіма Ця сума розраховується виходячи з інформації, іншими мережами Якщо жоден абонент мережі що міститься у копіях ТАР-файл їв, що 22 21 46864 поставлялися кожною відвідуваною мережею призначені для кожної VPLMN, можуть бути VPLMN (стрілка 75) Стрілка 76 позначає розподіл перегруповані в єдину сплату єдиному одержувачу інформації з ТАР-файлів до HPLMN Рахунок - оператору маршрутизатора 5 Після одержання посилається ВІДПОВІДНІЙ мережі HPLMN якимгрошей, що вносяться HPLMN, блок клірингу і небудь способом, наприклад, в електронній формі оформлення рахунків розподіляє ці гроші до (стрілка 71) Переважно копія рахунку посилається кожної VPLMN (стрілка 73), при цьому сума його для інформації кожної відповідної мережі VPLMN (блоку) витрат додається до того ж рахунку або (стрілка 74) показується окремо В частому випадку, коли мережі HPLMN і VPLMN не використовують одну і Після одержання цього рахунку кожна HPLMN ту ж валюту, блок клірингу 6 виробляє необхідні платить оператору маршрутизатора 5 (стрілка 72) перерахування, переважно при застосуванні Легко бачити, що процеси сплати, які робляться проміжного перерахування в форматі SDR кожною HPLMN, дуже спрощено, бо суми, що ФІГ. 1 Фіг. 2 Фіг. З 23 46864 Фіг. 5 Фіг. 6 Фіг. 7 24 25 46864 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 26
