Відлитий вогнетривкий продукт з високим вмістом оксиду алюмінію та його застосування

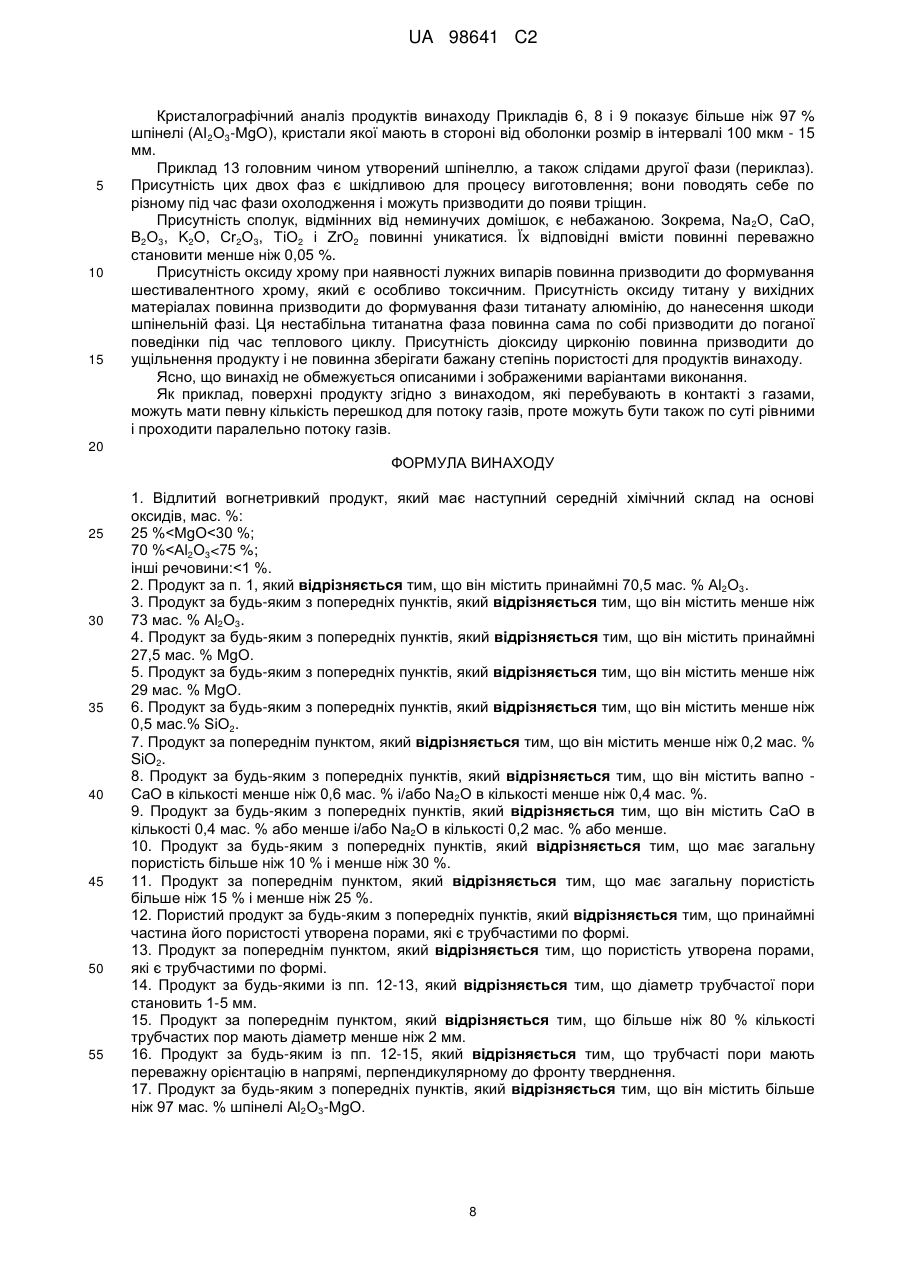

1. Відлитий вогнетривкий продукт, який має наступний середній хімічний склад на основі оксидів, мас. %:

25 %<МgО<30 %;

70 %<Аl2О3<75 %;

інші речовини:<1 %.

2. Продукт за п. 1, який відрізняється тим, що він містить принаймні 70,5 мас. % Аl2О3.

3. Продукт за будь-яким з попередніх пунктів, який відрізняється тим, що він містить менше ніж 73 мас. % Аl2О3.

4. Продукт за будь-яким з попередніх пунктів, який відрізняється тим, що він містить принаймні 27,5 мас. % МgО.

5. Продукт за будь-яким з попередніх пунктів, який відрізняється тим, що він містить менше ніж 29 мас. % МgО.

6. Продукт за будь-яким з попередніх пунктів, який відрізняється тим, що він містить менше ніж 0,5 мас.% SiO2.

7. Продукт за попереднім пунктом, який відрізняється тим, що він містить менше ніж 0,2 мас. % SiO2.

8. Продукт за будь-яким з попередніх пунктів, який відрізняється тим, що він містить вапно - СаО в кількості менше ніж 0,6 мас. % і/або Na2O в кількості менше ніж 0,4 мас. %.

9. Продукт за будь-яким з попередніх пунктів, який відрізняється тим, що він містить СаО в кількості 0,4 мас. % або менше і/або Na2O в кількості 0,2 мас. % або менше.

10. Продукт за будь-яким з попередніх пунктів, який відрізняється тим, що має загальну пористість більше ніж 10 % і менше ніж 30 %.

11. Продукт за попереднім пунктом, який відрізняється тим, що має загальну пористість більше ніж 15 % і менше ніж 25 %.

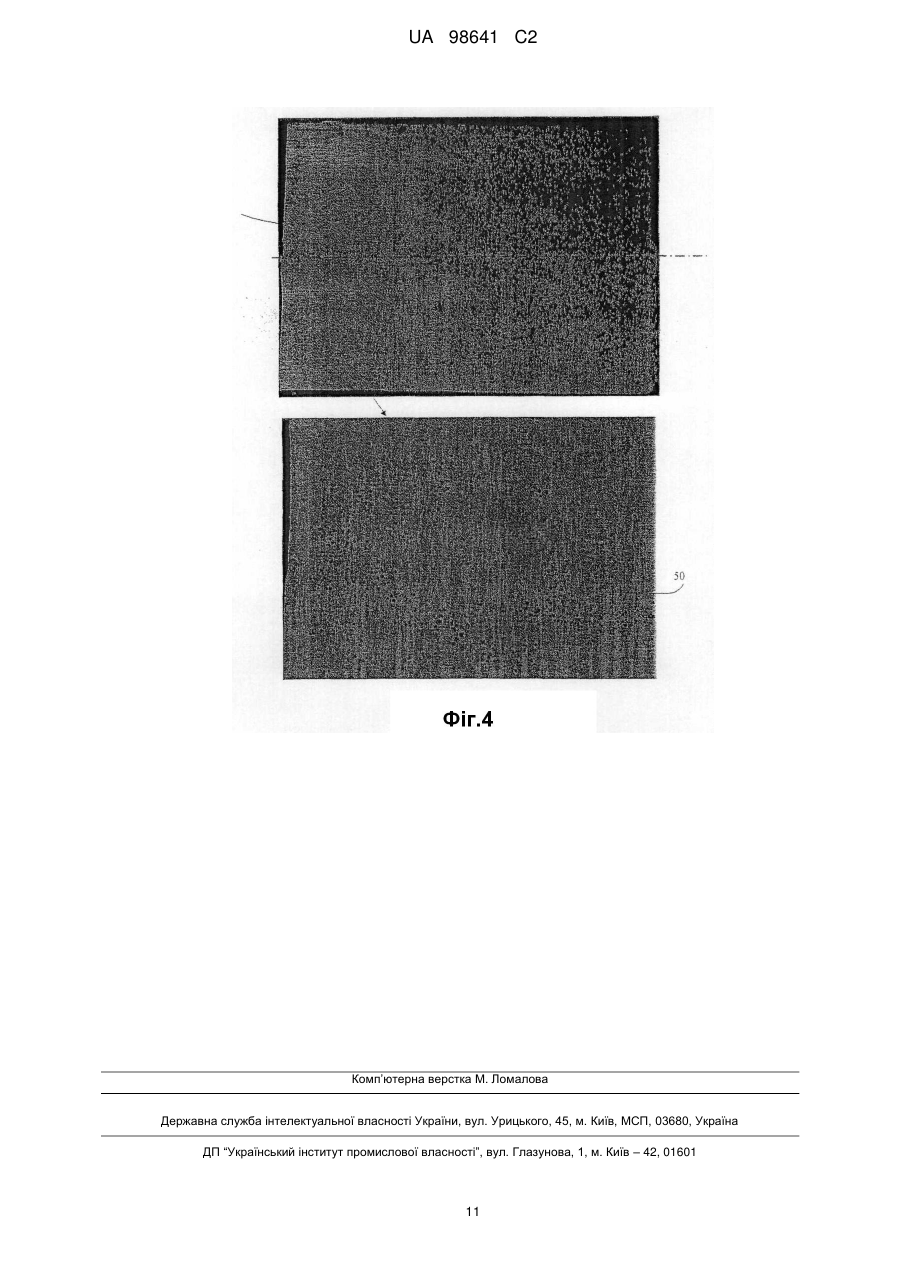

12. Пористий продукт за будь-яким з попередніх пунктів, який відрізняється тим, що принаймні частина його пористості утворена порами, які є трубчастими по формі.

13. Продукт за попереднім пунктом, який відрізняється тим, що пористість утворена порами, які є трубчастими по формі.

14. Продукт за будь-якими із пп. 12-13, який відрізняється тим, що діаметр трубчастої пори становить 1-5 мм.

15. Продукт за попереднім пунктом, який відрізняється тим, що більше ніж 80 % кількості трубчастих пор мають діаметр менше ніж 2 мм.

16. Продукт за будь-яким із пп. 12-15, який відрізняється тим, що трубчасті пори мають переважну орієнтацію в напрямі, перпендикулярному до фронту тверднення.

17. Продукт за будь-яким з попередніх пунктів, який відрізняється тим, що він містить більше ніж 97 мас. % шпінелі Аl2О3-МgО.

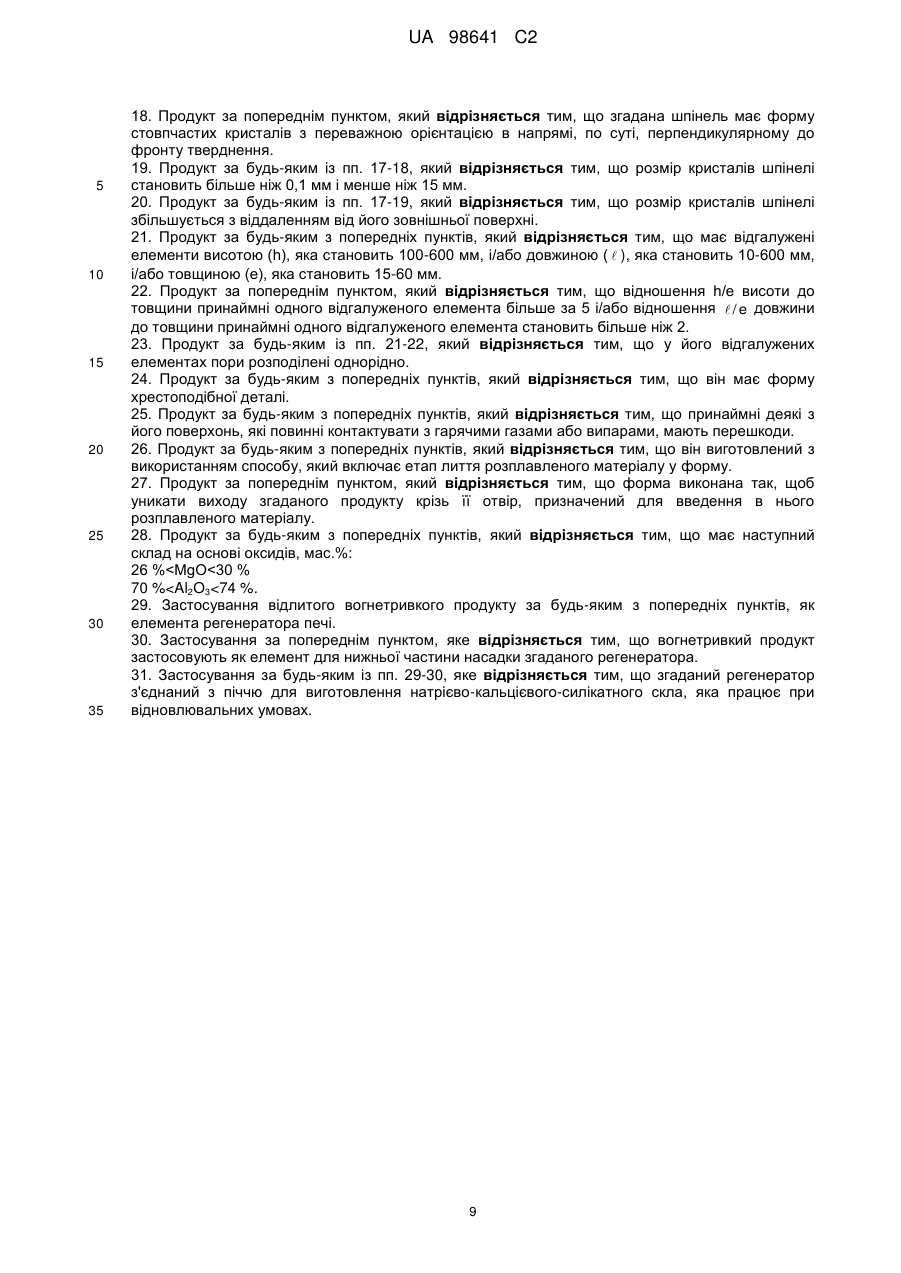

18. Продукт за попереднім пунктом, який відрізняється тим, що згадана шпінель має форму стовпчастих кристалів з переважною орієнтацією в напрямі, по суті, перпендикулярному до фронту тверднення.

19. Продукт за будь-яким із пп. 17-18, який відрізняється тим, що розмір кристалів шпінелі становить більше ніж 0,1 мм і менше ніж 15 мм.

20. Продукт за будь-яким із пп. 17-19, який відрізняється тим, що розмір кристалів шпінелі збільшується з віддаленням від його зовнішньої поверхні.

21. Продукт за будь-яким з попередніх пунктів, який відрізняється тим, що має відгалужені елементи висотою (h), яка становить 100-600 мм, і/або довжиною (), яка становить 10-600 мм, і/або товщиною (e), яка становить 15-60 мм.

22. Продукт за попереднім пунктом, який відрізняється тим, що відношення h/e висоти до товщини принаймні одного відгалуженого елемента більше за 5 і/або відношення  довжини до товщини принаймні одного відгалуженого елемента становить більше ніж 2.

23. Продукт за будь-яким із пп. 21-22, який відрізняється тим, що у його відгалужених елементах пори розподілені однорідно.

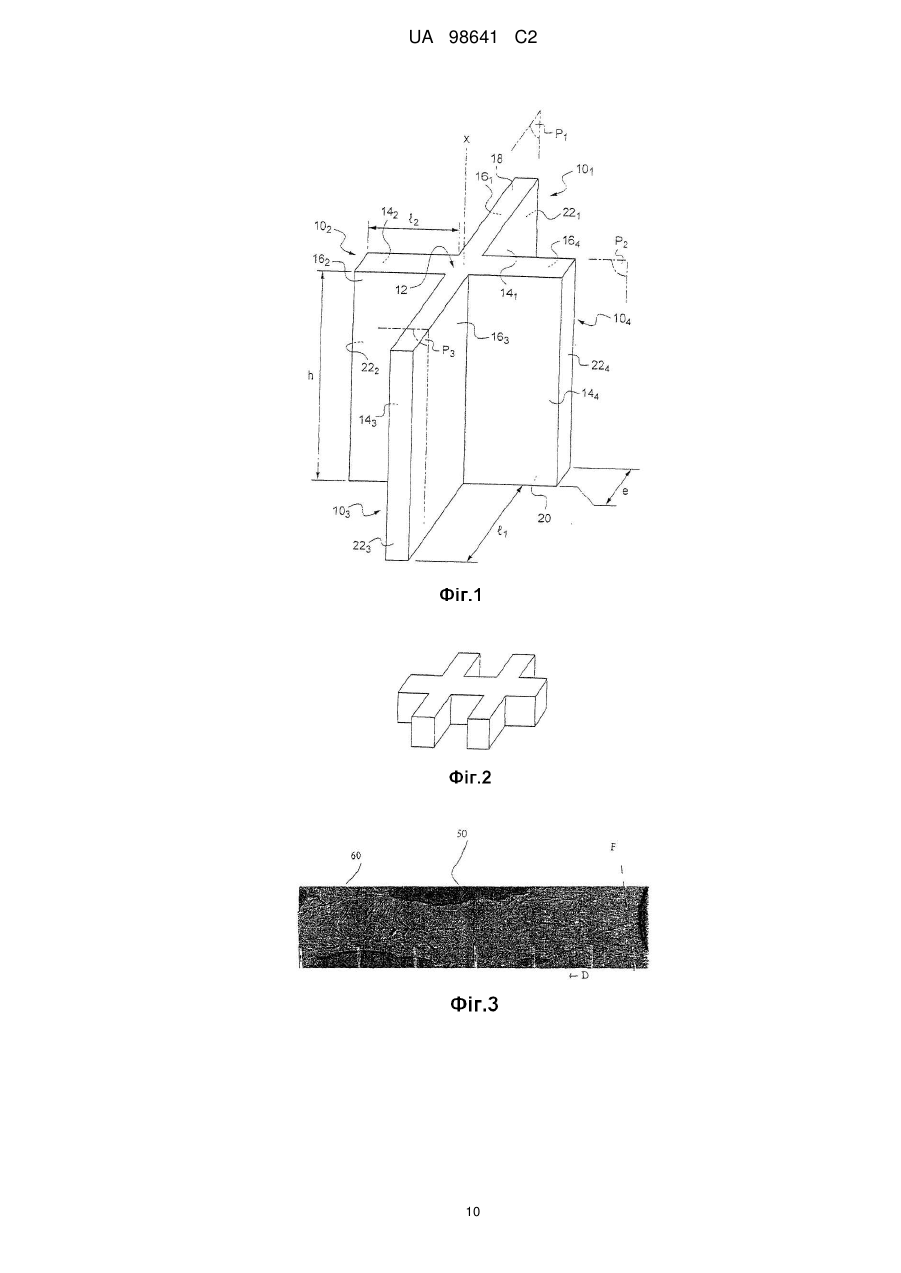

24. Продукт за будь-яким з попередніх пунктів, який відрізняється тим, що він має форму хрестоподібної деталі.

25. Продукт за будь-яким з попередніх пунктів, який відрізняється тим, що принаймні деякі з його поверхонь, які повинні контактувати з гарячими газами або випарами, мають перешкоди.

26. Продукт за будь-яким з попередніх пунктів, який відрізняється тим, що він виготовлений з використанням способу, який включає етап лиття розплавленого матеріалу у форму.

27. Продукт за попереднім пунктом, який відрізняється тим, що форма виконана так, щоб уникати виходу згаданого продукту крізь її отвір, призначений для введення в нього розплавленого матеріалу.

28. Продукт за будь-яким з попередніх пунктів, який відрізняється тим, що має наступний склад на основі оксидів, мас.%:

26 %<МgО<30 %

70 %<Al2O3<74 %.

29. Застосування відлитого вогнетривкого продукту за будь-яким з попередніх пунктів, як елемента регенератора печі.

30. Застосування за попереднім пунктом, яке відрізняється тим, що вогнетривкий продукт застосовують як елемент для нижньої частини насадки згаданого регенератора.

31. Застосування за будь-яким із пп. 29-30, яке відрізняється тим, що згаданий регенератор з'єднаний з піччю для виготовлення натрієво-кальцієвого-силікатного скла, яка працює при відновлювальних умовах.
