Розчин для розмірного травлення рельєфів на сталі
Номер патенту: 29233
Опубліковано: 16.10.2000
Автори: Пашуля Петро Лук'янович, Листвак Богдан Іванович, Назаров Вадим Дмитрович
Формула / Реферат
Розчин для розмірного травлення рельєфів на сталі, що містить азотну кислоту, сірчану кислоту, воду, який відрізняється тим, що додатково містить борфтористоводневу кислоту та етиловий ефір С9-С10алкілфенолів при наступному співвідношенні складників, г/л:
азотна кислота
400-500
сірчана кислота
80-90
борфтористоводнева кислота
30-40
етиловий ефір С9-С10алкілфенолів
4-7
вода
до 1л.

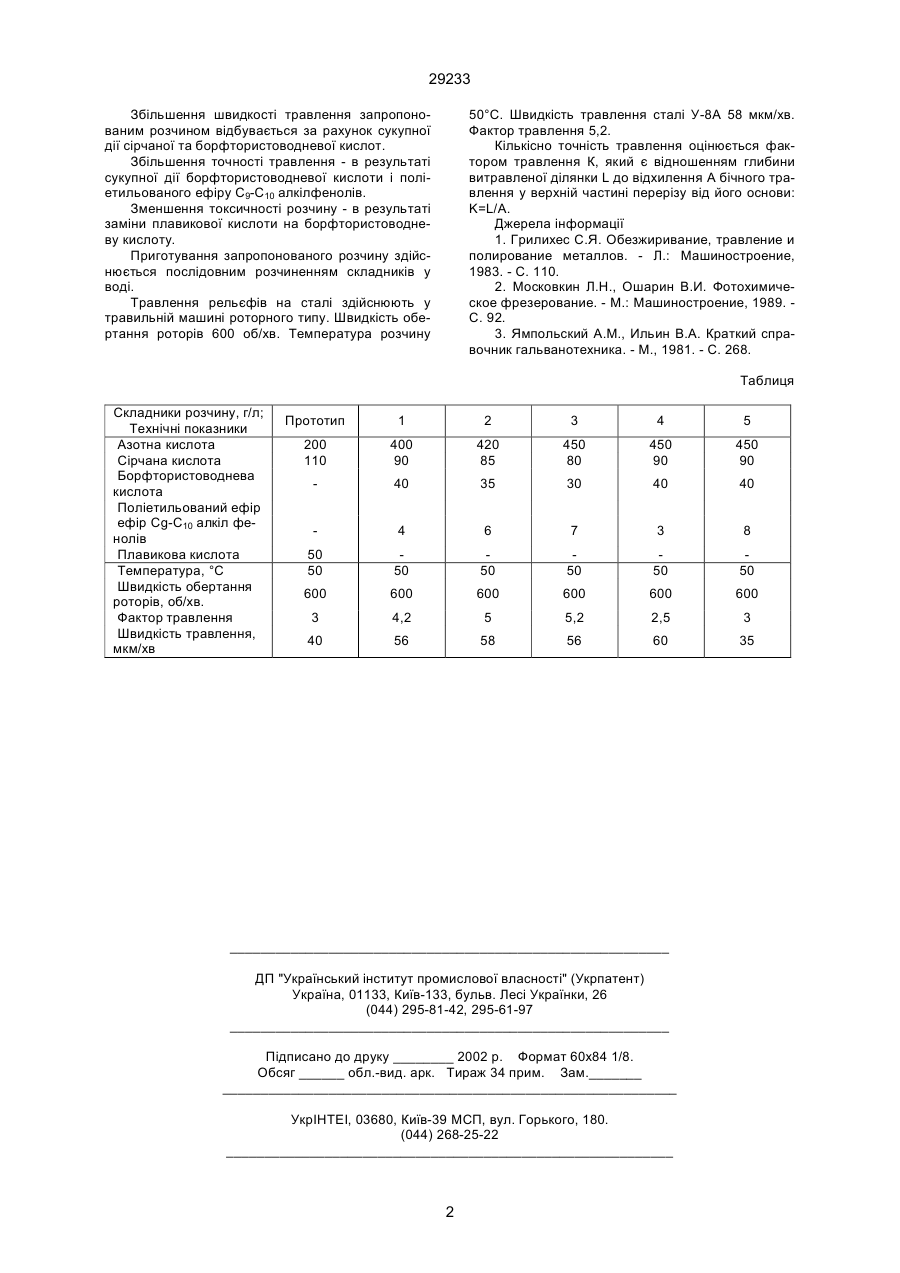

Текст
Розчин для розмірного травлення рельєфів на сталі, що містить азотну кислоту, сірчану кислоту, 29233 Збільшення швидкості травлення запропонованим розчином відбувається за рахунок сукупної дії сірчаної та борфтористоводневої кислот. Збільшення точності травлення - в результаті сукупної дії борфтористоводневої кислоти і поліетильованого ефіру С9-С10 алкілфенолів. Зменшення токсичності розчину - в результаті заміни плавикової кислоти на борфтористоводневу кислоту. Приготування запропонованого розчину здійснюється послідовним розчиненням складників у воді. Травлення рельєфів на сталі здійснюють у травильній машині роторного типу. Швидкість обертання роторів 600 об/хв. Температура розчину 50°С. Швидкість травлення сталі У-8А 58 мкм/хв. Фактор травлення 5,2. Кількісно точність травлення оцінюється фактором травлення К, який є відношенням глибини витравленої ділянки L до відхилення А бічного травлення у верхній частині перерізу від його основи: K=L/A. Джерела інформації 1. Грилихес С.Я. Обезжиривание, травление и полирование металлов. - Л.: Машиностроение, 1983. - С. 110. 2. Московкин Л.Н., Ошарин В.И. Фотохимическое фрезерование. - М.: Машиностроение, 1989. С. 92. 3. Ямпольский A.M., Ильин В.А. Краткий справочник гальванотехника. - М., 1981. - С. 268. Таблиця Складники розчину, г/л; Технічні показники Азотна кислота Сірчана кислота Борфтористоводнева кислота Поліетильований ефір ефір Сg-С10 алкіл фенолів Плавикова кислота Температура, °С Швидкість обертання роторів, об/хв. Фактор травлення Швидкість травлення, мкм/хв Прототип 1 2 3 4 5 200 110 400 90 420 85 450 80 450 90 450 90 40 35 30 40 40 4 6 7 3 8 50 50 50 50 50 50 50 600 600 600 600 600 600 3 4,2 5 5,2 2,5 3 40 56 58 56 60 35 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюSolution for the dimentional relief etching at the steel
Автори англійськоюPashulia Petro Lukianovych, Lystvak Bohdan Ivanovych, Nazarov Vadym Dmytrovych
Назва патенту російською??????? ??? ?????????? травления ???????? ?? с?али
Автори російськоюПашуля Петр Лукьянович, Лыствак Богдан Иванович, Назаров Вадим Дмитриевич
МПК / Мітки
МПК: C23F 1/02
Мітки: травлення, сталі, розчин, розмірного, рельєфів
