Пристрій для вирощування монокристалів карбіду кремнію (алманітів)
Номер патенту: 52152
Опубліковано: 10.08.2010
Формула / Реферат
Пристрій для вирощування монокристалів карбіду кремнію (алманітів), що містить кристалізатор і затравку, причому кристалізатор виконано у вигляді циліндричної труби із графіту високої чистоти, в нижній частині якої розміщено тигель із кремнієм, зверху синтезатор щільно закритий кришкою, щоб запобігти виходу парів за межі синтезатора, зародки, на яких потім нарощують монокристали, які вирощують в глибокому вакуумі (10-5-10-6 мм рт. ст.), розміщені на п'єдесталах, які встановлені на внутрішній стороні касет, встановлених всередині синтезатора паралельно до його стінок, причому касети розміщені на тримачах, встановлених перпендикулярно до стінки синтезатора на внутрішній її стороні, який відрізняється тим, що додатково містить графітові пластини над отворами в кришці синтезатора, які мають можливість підніматись і опускатись, виконуючи роль клапанів.
Текст

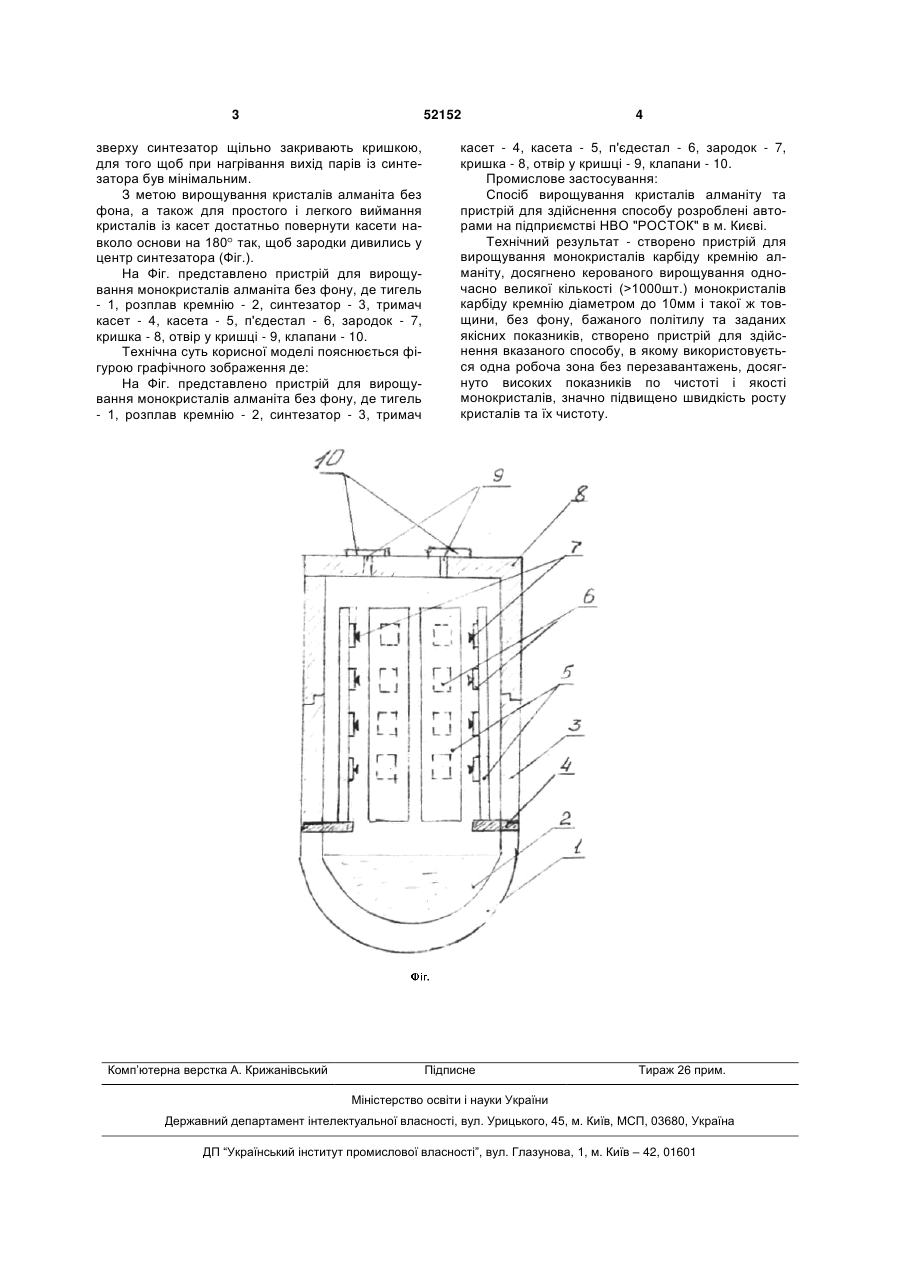

Пристрій для вирощування монокристалів карбіду кремнію (алманітів), що містить кристалізатор і затравку, причому кристалізатор виконано у вигляді циліндричної труби із графіту високої чистоти, в нижній частині якої розміщено тигель із 3 52152 зверху синтезатор щільно закривають кришкою, для того щоб при нагрівання вихід парів із синтезатора був мінімальним. З метою вирощування кристалів алманіта без фона, а також для простого і легкого виймання кристалів із касет достатньо повернути касети навколо основи на 180 так, щоб зародки дивились у центр синтезатора (Фіг.). На Фіг. представлено пристрій для вирощування монокристалів алманіта без фону, де тигель - 1, розплав кремнію - 2, синтезатор - 3, тримач касет - 4, касета - 5, п'єдестал - 6, зародок - 7, кришка - 8, отвір у кришці - 9, клапани - 10. Технічна суть корисної моделі пояснюється фігурою графічного зображення де: На Фіг. представлено пристрій для вирощування монокристалів алманіта без фону, де тигель - 1, розплав кремнію - 2, синтезатор - 3, тримач Комп’ютерна верстка А. Крижанівський 4 касет - 4, касета - 5, п'єдестал - 6, зародок - 7, кришка - 8, отвір у кришці - 9, клапани - 10. Промислове застосування: Спосіб вирощування кристалів алманіту та пристрій для здійснення способу розроблені авторами на підприємстві НВО "РОСТОК" в м. Києві. Технічний результат - створено пристрій для вирощування монокристалів карбіду кремнію алманіту, досягнено керованого вирощування одночасно великої кількості (>1000шт.) монокристалів карбіду кремнію діаметром до 10мм і такої ж товщини, без фону, бажаного політилу та заданих якісних показників, створено пристрій для здійснення вказаного способу, в якому використовується одна робоча зона без перезавантажень, досягнуто високих показників по чистоті і якості монокристалів, значно підвищено швидкість росту кристалів та їх чистоту. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for growth of monocrystals of silicon carbide (almanites)
Автори англійськоюSerheev Oleh Tymofiiovych, Masol Ihor Vitalievych
Назва патенту російськоюУстройство для выращивания монокристаллов карбида кремния (алманитов)
Автори російськоюСергеев Олег Тимофеевич, Масол Игорь Витальевич
МПК / Мітки
МПК: C30B 35/00, C30B 23/00
Мітки: алманітів, кремнію, карбіду, монокристалів, вирощування, пристрій
