Пристрій для вирощування монокристалів карбіду кремнію алманіту
Номер патенту: 22256
Опубліковано: 25.04.2007
Формула / Реферат
Пристрій для вирощування монокристалів карбіду кремнію, що містить кристалізатор і затравку, який відрізняється тим, що кристалізатор виконано у вигляді циліндричної труби із графіту високої чистоти, в нижній частині якої розміщено тигель із кремнієм, зверху синтезатор щільно закритий кришкою, щоб запобігти виходу парів за межі синтезатора, зародки, на яких потім нарощують монокристали, які вирощують в глибокому вакуумі (10-5-10-6мм рт.ст.), розміщені на п’єдесталах, які встановлені на внутрішній стороні касет, встановлених всередині синтезатора паралельно до його стінок, причому касети розміщені на тримачах, встановлених перпендикулярно до стінки синтезатора на внутрішній її стороні.
Текст

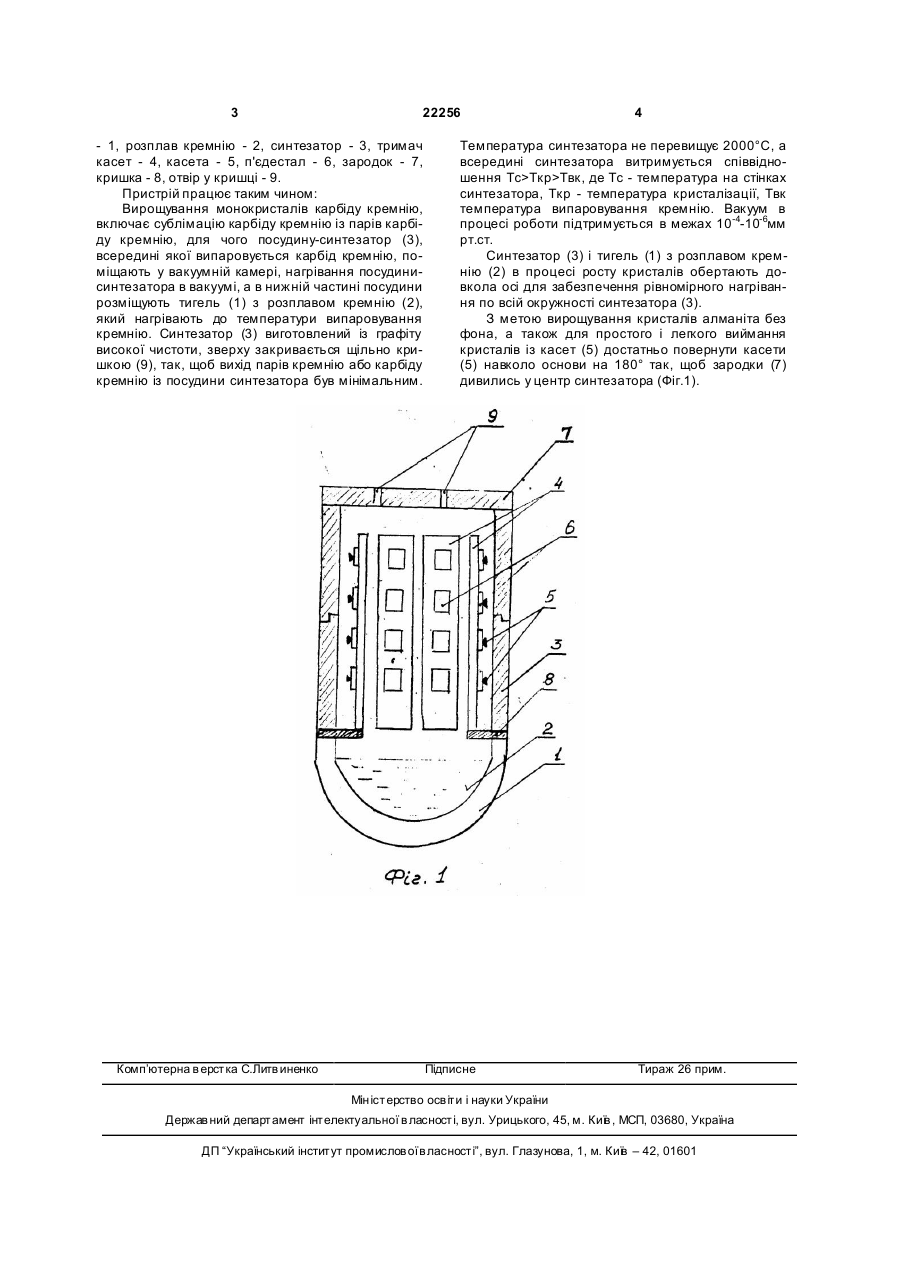

Пристрій для вирощування монокристалів карбіду кремнію, що містить кристалізатор і затравку, який відрізняється тим, що кристалізатор 3 22256 - 1, розплав кремнію - 2, синтезатор - 3, тримач касет - 4, касета - 5, п'єдестал - 6, зародок - 7, кришка - 8, отвір у кришці - 9. Пристрій працює таким чином: Вирощування монокристалів карбіду кремнію, включає сублімацію карбіду кремнію із парів карбіду кремнію, для чого посудину-синтезатор (3), всередині якої випаровується карбід кремнію, поміщають у вакуумній камері, нагрівання посудинисинтезатора в вакуумі, а в нижній частині посудини розміщують тигель (1) з розплавом кремнію (2), який нагрівають до температури випаровування кремнію. Синтезатор (3) виготовлений із графіту високої чистоти, зверху закривається щільно кришкою (9), так, щоб вихід парів кремнію або карбіду кремнію із посудини синтезатора був мінімальним. Комп’ютерна в ерстка C.Литв иненко 4 Температура синтезатора не перевищує 2000°С, а всередині синтезатора витримується співвідношення Тс>Ткр>Твк, де Тс - температура на стінках синтезатора, Ткр - температура кристалізації, Твк температура випаровування кремнію. Вакуум в процесі роботи підтримується в межах 10-4-10-6мм рт.ст. Синтезатор (3) і тигель (1) з розплавом кремнію (2) в процесі росту кристалів обертають довкола осі для забезпечення рівномірного нагрівання по всій окружності синтезатора (3). З метою вирощування кристалів алманіта без фона, а також для простого і легкого виймання кристалів із касет (5) достатньо повернути касети (5) навколо основи на 180° так, щоб зародки (7) дивились у центр синтезатора (Фіг.1). Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for silicon carbide monocrystal almanite growing
Автори англійськоюSerheev Oleh Tymofiiovych, Masol Ihor Vitalievych
Назва патенту російськоюУстройство для выращивания монокристаллов карбида кремния алманита
Автори російськоюСергеев Олег Тимофеевич, Масол Игорь Витальевич
МПК / Мітки
МПК: C30B 35/00, C30B 23/02
Мітки: карбіду, кремнію, вирощування, монокристалів, пристрій, алманіту
