Спосіб автоматичного управління вакуумним котлом для виробництва м’ясо-кісткового борошна

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 62986

Опубліковано: 26.09.2011

Автори: Муратов Віктор Георгійович, Васильєв Юрій Леонідович

Завантажити PDF файл.

Формула / Реферат

Спосіб автоматичного управління вакуумним котлом для виробництва м'ясо-кісткового борошна, що передбачає вимірювання і регулювання тиску в "рубашці" котла шляхом зміни витрат граючої пари в режимі варки та сушіння, вимірювання та регулювання тиску в корпусі котла шляхом зміни перепуску сокового пару в атмосферу крізь спускний клапан в режимі варки та зміни витрат холодної води крізь конденсатор в режимі сушки, який відрізняється тим, що забезпечують неперервне підтримання заданого значення тиску в "рубашці" та корпусі котла та введення корегувального зв'язка, який забезпечує інваріантність тиску в корпусі котла відносно зміни тиску в "рубашці" котла.

Текст

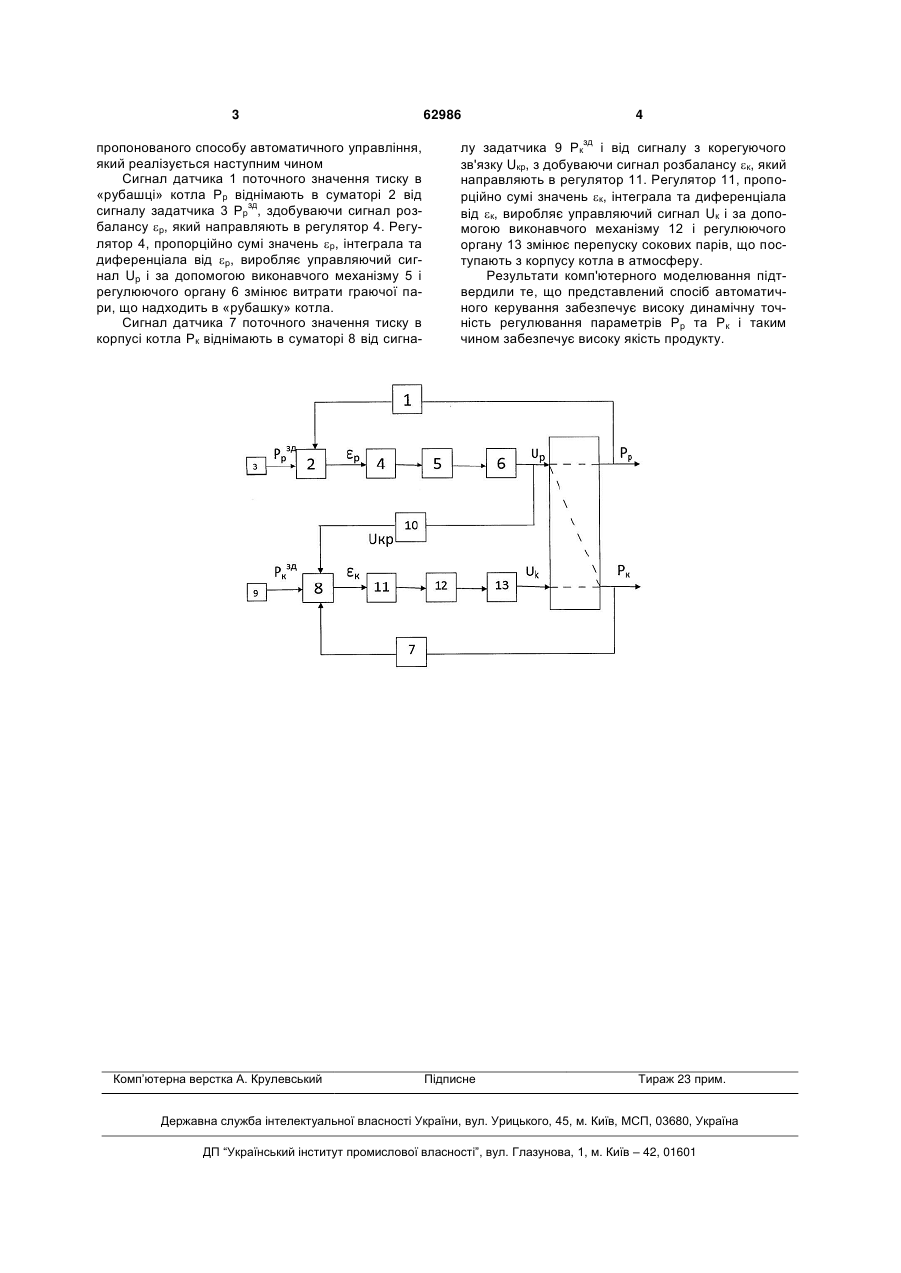

Спосіб автоматичного управління вакуумним котлом для виробництва м'ясо-кісткового борошна, що передбачає вимірювання і регулювання 3 пропонованого способу автоматичного управління, який реалізується наступним чином Сигнал датчика 1 поточного значення тиску в «рубашці» котла Рр віднімають в суматорі 2 від зд сигналу задатчика 3 Рр , здобуваючи сигнал розбалансу р, який направляють в регулятор 4. Регулятор 4, пропорційно сумі значень р, інтеграла та диференціала від р, виробляє управляючий сигнал Up і за допомогою виконавчого механізму 5 і регулюючого органу 6 змінює витрати граючої пари, що надходить в «рубашку» котла. Сигнал датчика 7 поточного значення тиску в корпусі котла Рк віднімають в суматорі 8 від сигна Комп’ютерна верстка А. Крулевський 62986 4 зд лу задатчика 9 Рк і від сигналу з корегуючого зв'язку Uкр, з добуваючи сигнал розбалансу к, який направляють в регулятор 11. Регулятор 11, пропорційно сумі значень к, інтеграла та диференціала від к, виробляє управляючий сигнал Uк і за допомогою виконавчого механізму 12 і регулюючого органу 13 змінює перепуску сокових парів, що поступають з корпусу котла в атмосферу. Результати комп'ютерного моделювання підтвердили те, що представлений спосіб автоматичного керування забезпечує високу динамічну точність регулювання параметрів Рр та Рк і таким чином забезпечує високу якість продукту. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Method for automatic control of vacuum boiler for making meat-and-bone meal

Автори англійською

Vasyliev Yurii Leonidovych, Muratov Viktor Heorhiovych

Назва патенту російською

Способ автоматического управления вакуумным котлом для производства мясо-костной муки

Автори російською

Васильев Юрий Леонидович, Муратов Виктор Георгиевич

МПК / Мітки

МПК: A23L 1/31, G05D 16/00

Мітки: котлом, управління, виробництва, спосіб, м'ясо-кісткового, автоматичного, борошна, вакуумним
