Установка для стерилізації рідких середовищ

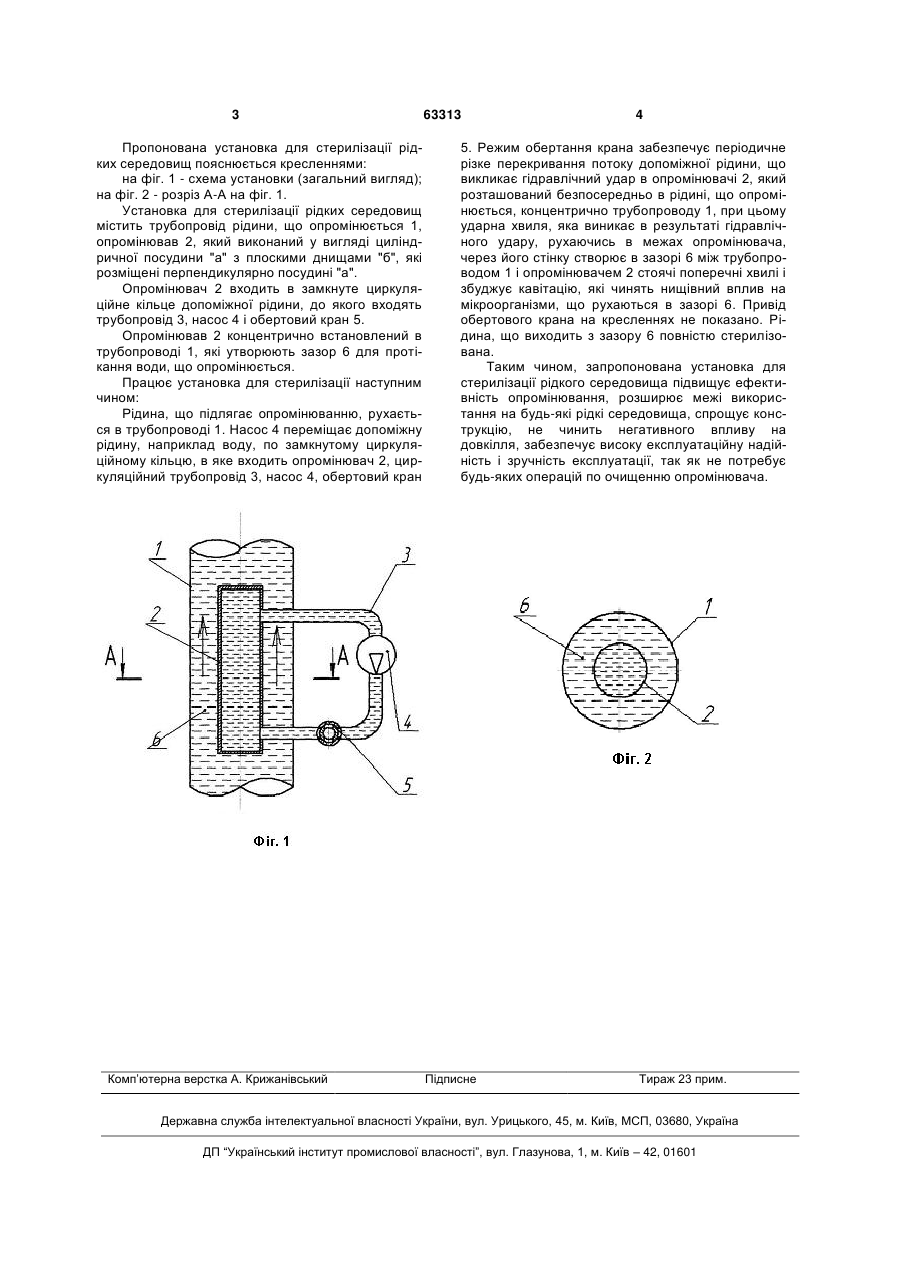

Установка для стерилізації рідких середовищ, яка містить трубопровід рідини, що опромінюється, опромінювач, який розташований в рідині, яка відрізняється тим, що опромінювач, який виконаний у вигляді циліндричної посудини з плоскими днищами, розташований концентрично трубопроводу рідини, що опромінюється, і входить в замкнуте циркуляційне кільце допоміжної рідини, наприклад води, яке містить трубопровід, насос і обертовий кран, режим обертання якого забезпечує періодичне різке перекриття потоку допоміжної рідини, що викликає гідравлічний удар. (19) (21) u201101579 (22) 11.02.2011 (24) 10.10.2011 (46) 10.10.2011, Бюл.№ 19, 2011 р. (72) ТКАЧ АНАТОЛІЙ АНАТОЛІЙОВИЧ, ОРИШАКА ВОЛОДИМИР ОЛЕКСІЙОВИЧ, ЗІНОВІК МИХАЙЛО АРКАДІЙОВИЧ, ТИЩЕНКО ЛЮДМИЛА ВАСИЛІВНА, ОРИШАКА ОЛЕГ ВОЛОДИМИРОВИЧ, ЗІНОВІК ОЛЕНА ВАЛЕНТИНІВНА (73) КІРОВОГРАДСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 Пропонована установка для стерилізації рідких середовищ пояснюється кресленнями: на фіг. 1 - схема установки (загальний вигляд); на фіг. 2 - розріз А-А на фіг. 1. Установка для стерилізації рідких середовищ містить трубопровід рідини, що опромінюється 1, опромінював 2, який виконаний у вигляді циліндричної посудини "а" з плоскими днищами "б", які розміщені перпендикулярно посудині "а". Опромінювач 2 входить в замкнуте циркуляційне кільце допоміжної рідини, до якого входять трубопровід 3, насос 4 і обертовий кран 5. Опромінював 2 концентрично встановлений в трубопроводі 1, які утворюють зазор 6 для протікання води, що опромінюється. Працює установка для стерилізації наступним чином: Рідина, що підлягає опромінюванню, рухається в трубопроводі 1. Насос 4 переміщає допоміжну рідину, наприклад воду, по замкнутому циркуляційному кільцю, в яке входить опромінювач 2, циркуляційний трубопровід 3, насос 4, обертовий кран Комп’ютерна верстка А. Крижанівський 63313 4 5. Режим обертання крана забезпечує періодичне різке перекривання потоку допоміжної рідини, що викликає гідравлічний удар в опромінювачі 2, який розташований безпосередньо в рідині, що опромінюється, концентрично трубопроводу 1, при цьому ударна хвиля, яка виникає в результаті гідравлічного удару, рухаючись в межах опромінювача, через його стінку створює в зазорі 6 між трубопроводом 1 і опромінювачем 2 стоячі поперечні хвилі і збуджує кавітацію, які чинять нищівний вплив на мікроорганізми, що рухаються в зазорі 6. Привід обертового крана на кресленнях не показано. Рідина, що виходить з зазору 6 повністю стерилізована. Таким чином, запропонована установка для стерилізації рідкого середовища підвищує ефективність опромінювання, розширює межі використання на будь-які рідкі середовища, спрощує конструкцію, не чинить негативного впливу на довкілля, забезпечує високу експлуатаційну надійність і зручність експлуатації, так як не потребує будь-яких операцій по очищенню опромінювача. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
