Спосіб автоматичного управління пружними переміщеннями напрямних верстата
Номер патенту: 63465
Опубліковано: 10.10.2011
Автори: Пестунов Володимир Михайлович, Стеценко Олексій Сергійович
Формула / Реферат
Спосіб автоматичного управління пружними переміщеннями напрямних верстата, при якому відносне положення напрямних технологічної системи верстата стабілізують шляхом додаткового навантаження вказаних напрямних, який відрізняється тим, що для підвищення точності, додаткове навантаження проводять в напрямі, що співпадає з напрямом дії технологічного навантаження, причому автоматично управляють навантаженням так, щоб сумарна деформація від технологічного навантаження і від додаткового навантаження складала постійну величину.
Текст

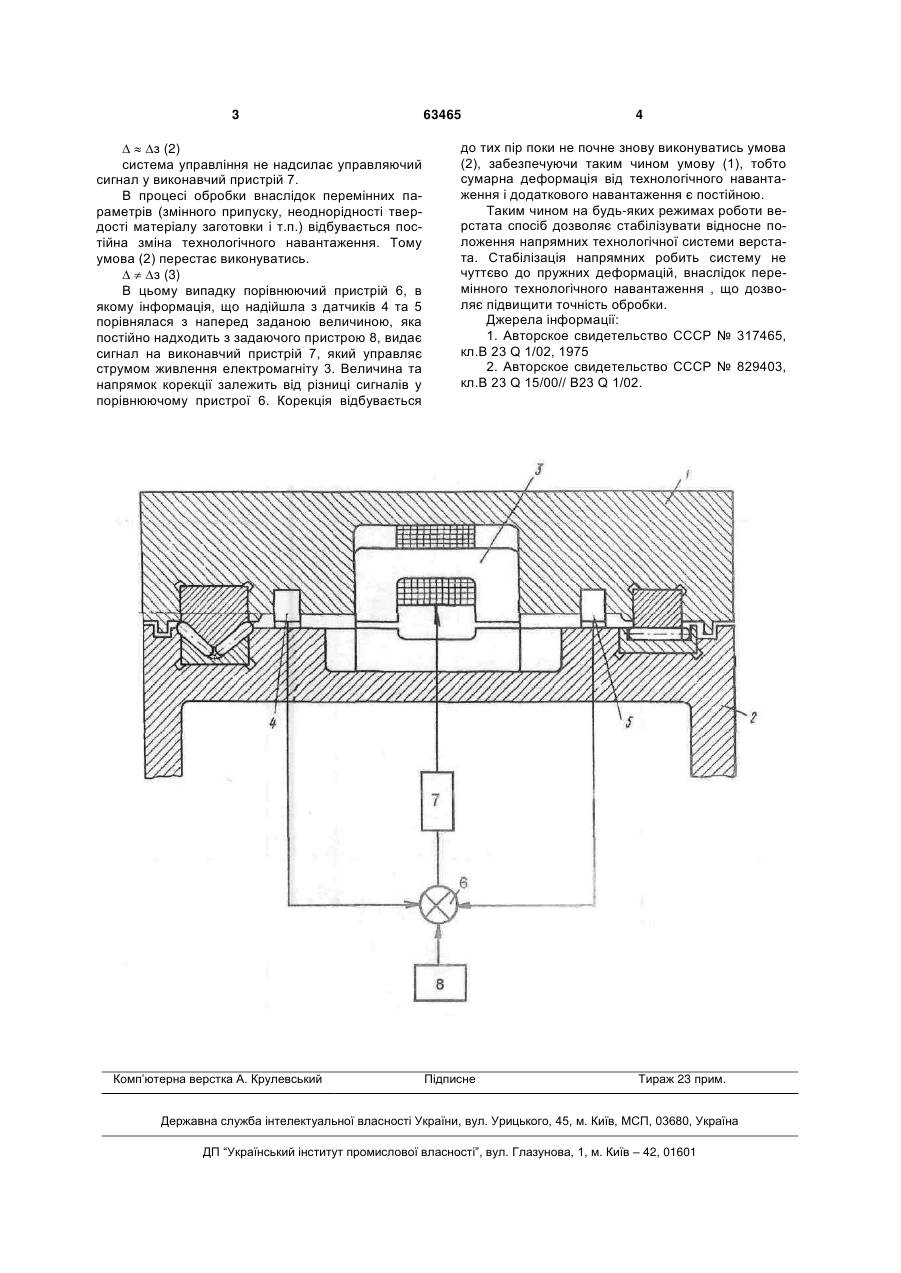

Спосіб автоматичного управління пружними переміщеннями напрямних верстата, при якому 3 з (2) система управління не надсилає управляючий сигнал у виконавчий пристрій 7. В процесі обробки внаслідок перемінних параметрів (змінного припуску, неоднорідності твердості матеріалу заготовки і т.п.) відбувається постійна зміна технологічного навантаження. Тому умова (2) перестає виконуватись. з (3) В цьому випадку порівнюючий пристрій 6, в якому інформація, що надійшла з датчиків 4 та 5 порівнялася з наперед заданою величиною, яка постійно надходить з задаючого пристрою 8, видає сигнал на виконавчий пристрій 7, який управляє струмом живлення електромагніту 3. Величина та напрямок корекції залежить від різниці сигналів у порівнюючому пристрої 6. Корекція відбувається Комп’ютерна верстка А. Крулевський 63465 4 до тих пір поки не почне знову виконуватись умова (2), забезпечуючи таким чином умову (1), тобто сумарна деформація від технологічного навантаження і додаткового навантаження є постійною. Таким чином на будь-яких режимах роботи верстата спосіб дозволяє стабілізувати відносне положення напрямних технологічної системи верстата. Стабілізація напрямних робить систему не чуттєво до пружних деформацій, внаслідок перемінного технологічного навантаження , що дозволяє підвищити точність обробки. Джерела інформації: 1. Авторское свидетельство СССР № 317465, кл.В 23 Q 1/02, 1975 2. Авторское свидетельство СССР № 829403, кл.В 23 Q 15/00// В23 Q 1/02. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of automatic control of elastic movements of machine tool guides
Автори англійськоюPestunov Volodymyr Mykhailovych, Stetsenko Oleksii Serhiiovych
Назва патенту російськоюСпособ автоматического управления упругими перемещениями направляющих станка
Автори російськоюПестунов Владимир Михайлович, Стеценко Алексей Сергеевич
МПК / Мітки
МПК: B23Q 1/00
Мітки: спосіб, верстата, пружними, управління, переміщеннями, напрямних, автоматичного
