Спосіб вимірювання потенціалу підземної металевої споруди

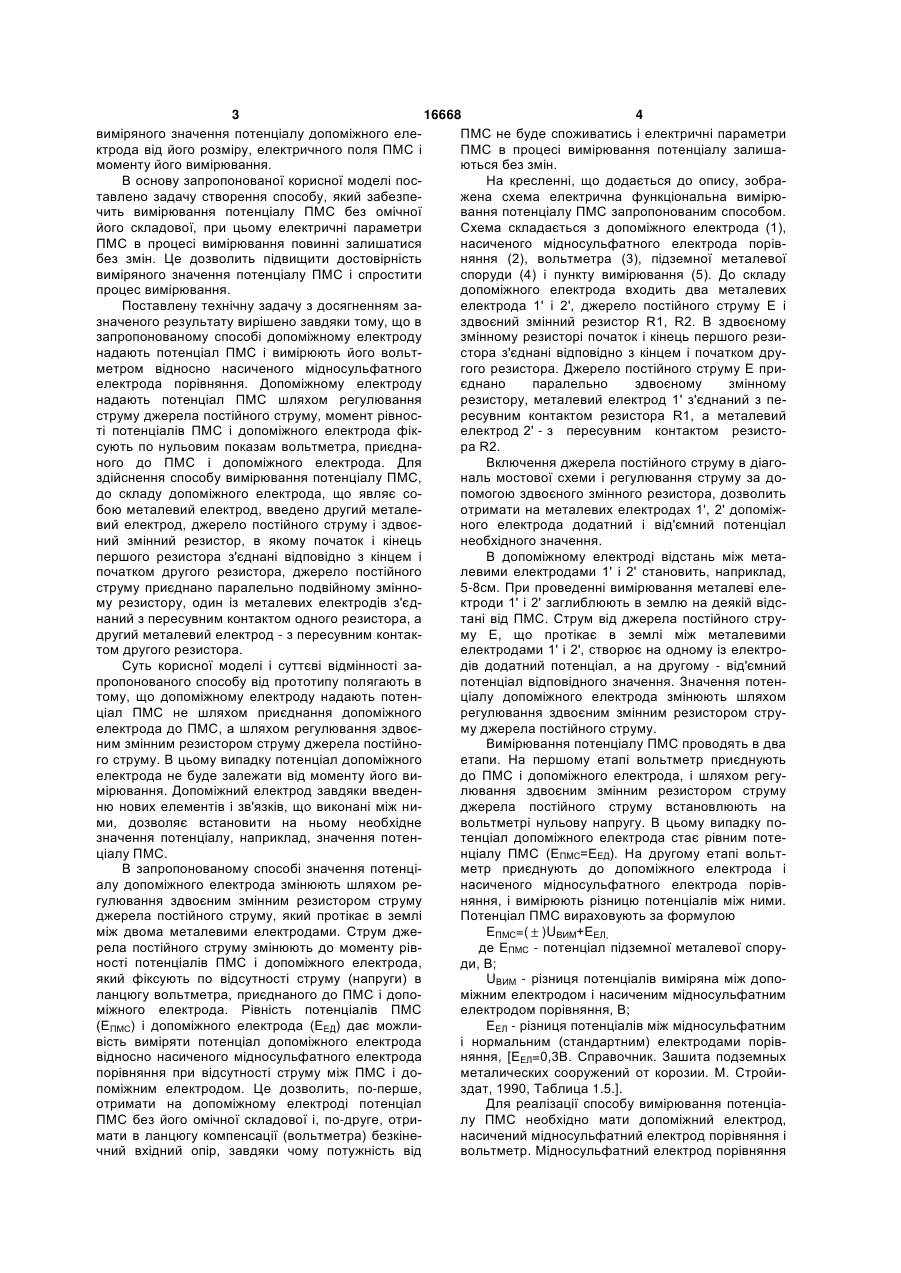

Спосіб вимірювання потенціалу підземної металевої споруди, що включає надання допоміжному електроду потенціалу підземної металевої споруди (ПМС) і вимірювання вольтметром його потенціалу відносно насиченого мідносульфатного електрода порівняння, який відрізняється тим, що допоміжному електроду надають потенціал ПМС шляхом регулювання струму джерела пос 3 16668 4 виміряного значення потенціалу допоміжного елеПМС не буде споживатись і електричні параметри ктрода від його розміру, електричного поля ПМС і ПМС в процесі вимірювання потенціалу залишамоменту його вимірювання. ються без змін. В основу запропонованої корисної моделі посНа кресленні, що додається до опису, зобратавлено задачу створення способу, який забезпежена схема електрична функціональна вимірючить вимірювання потенціалу ПМС без омічної вання потенціалу ПМС запропонованим способом. його складової, при цьому електричні параметри Схема складається з допоміжного електрода (1), ПМС в процесі вимірювання повинні залишатися насиченого мідносульфатного електрода порівбез змін. Це дозволить підвищити достовірність няння (2), вольтметра (3), підземної металевої виміряного значення потенціалу ПМС і спростити споруди (4) і пункту вимірювання (5). До складу процес вимірювання. допоміжного електрода входить два металевих Поставлену технічну задачу з досягненням заелектрода 1' і 2', джерело постійного струму Е і значеного результату вирішено завдяки тому, що в здвоєний змінний резистор R1, R2. В здвоєному запропонованому способі допоміжному електроду змінному резисторі початок і кінець першого резинадають потенціал ПМС і вимірюють його вольтстора з'єднані відповідно з кінцем і початком друметром відносно насиченого мідносульфатного гого резистора. Джерело постійного струму Е приелектрода порівняння. Допоміжному електроду єднано паралельно здвоєному змінному надають потенціал ПМС шляхом регулювання резистору, металевий електрод 1' з'єднаний з пеструму джерела постійного струму, момент рівносресувним контактом резистора R1, а металевий ті потенціалів ПМС і допоміжного електрода фікелектрод 2' - з пересувним контактом резистосують по нульовим показам вольтметра, приєднара R2. ного до ПМС і допоміжного електрода. Для Включення джерела постійного струму в діагоздійснення способу вимірювання потенціалу ПМС, наль мостової схеми і регулювання струму за додо складу допоміжного електрода, що являє сопомогою здвоєного змінного резистора, дозволить бою металевий електрод, введено другий металеотримати на металевих електродах 1', 2' допоміжвий електрод, джерело постійного струму і здвоєного електрода додатний і від'ємний потенціал ний змінний резистор, в якому початок і кінець необхідного значення. першого резистора з'єднані відповідно з кінцем і В допоміжному електроді відстань між метапочатком другого резистора, джерело постійного левими електродами 1' і 2' становить, наприклад, струму приєднано паралельно подвійному змінно5-8см. При проведенні вимірювання металеві елему резистору, один із металевих електродів з'єдктроди 1' і 2' заглиблюють в землю на деякій відснаний з пересувним контактом одного резистора, а тані від ПМС. Струм від джерела постійного струдругий металевий електрод - з пересувним контакму Е, що протікає в землі між металевими том другого резистора. електродами 1' і 2', створює на одному із електроСуть корисної моделі і суттєві відмінності задів додатний потенціал, а на другому - від'ємний пропонованого способу від прототипу полягають в потенціал відповідного значення. Значення потентому, що допоміжному електроду надають потенціалу допоміжного електрода змінюють шляхом ціал ПМС не шляхом приєднання допоміжного регулювання здвоєним змінним резистором струелектрода до ПМС, а шляхом регулювання здвоєму джерела постійного струму. ним змінним резистором струму джерела постійноВимірювання потенціалу ПМС проводять в два го струму. В цьому випадку потенціал допоміжного етапи. На першому етапі вольтметр приєднують електрода не буде залежати від моменту його видо ПМС і допоміжного електрода, і шляхом регумірювання. Допоміжний електрод завдяки введенлювання здвоєним змінним резистором струму ню нових елементів і зв'язків, що виконані між ниджерела постійного струму встановлюють на ми, дозволяє встановити на ньому необхідне вольтметрі нульову напругу. В цьому випадку позначення потенціалу, наприклад, значення потентенціал допоміжного електрода стає рівним потеціалу ПМС. нціалу ПМС (ЕПМС=ЕЕД). На другому етапі вольтВ запропонованому способі значення потенціметр приєднують до допоміжного електрода і алу допоміжного електрода змінюють шляхом ренасиченого мідносульфатного електрода порівгулювання здвоєним змінним резистором струму няння, і вимірюють різницю потенціалів між ними. джерела постійного струму, який протікає в землі Потенціал ПМС вираховують за формулою між двома металевими електродами. Струм джеЕПМС=( )UВИМ+ЕЕЛ, рела постійного струму змінюють до моменту рівде ЕПМС - потенціал підземної металевої споруності потенціалів ПМС і допоміжного електрода, ди, В; який фіксують по відсутності струму (напруги) в UВИМ - різниця потенціалів виміряна між дополанцюгу вольтметра, приєднаного до ПМС і допоміжним електродом і насиченим мідносульфатним міжного електрода. Рівність потенціалів ПМС електродом порівняння, В; (ЕПМС) і допоміжного електрода (ЕЕД) дає можлиЕЕЛ - різниця потенціалів між мідносульфатним вість виміряти потенціал допоміжного електрода і нормальним (стандартним) електродами поріввідносно насиченого мідносульфатного електрода няння, [ЕЕЛ=0,3В. Справочник. Зашита подземных порівняння при відсутності струму між ПМС і дометалических сооружений от корозии. М. Стройипоміжним електродом. Це дозволить, по-перше, здат, 1990, Таблица 1.5.]. отримати на допоміжному електроді потенціал Для реалізації способу вимірювання потенціаПМС без його омічної складової і, по-друге, отрилу ПМС необхідно мати допоміжний електрод, мати в ланцюгу компенсації (вольтметра) безкіненасичений мідносульфатний електрод порівняння і чний вхідний опір, завдяки чому потужність від вольтметр. Мідносульфатний електрод порівняння 5 16668 6 і вольтметр випускаються серійно, а допоміжний ності відповідного обладнання, устаткування, комелектрод необхідно виготовити. Допоміжний елекплектуючих і матеріалів має всі можливості щодо трод за технологією розробки і здійснення, наявйого виготовлення і використання. Комп’ютерна верстка М. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
