Формула / Реферат

Свердлильна машина, що містить консоль із корпусом коробчастої форми поперечного перерізу, у бічній стінці якого виконано технологічний отвір, причому корпус оснащений двома фланцями, розташованими з кожного боку у його верхній частині, і фланцем, розташованим у торцевій частині корпуса консолі, яка відрізняється тим, що в технологічному отворі бічної стінки консолі жорстко закріплена сталева обичайка П- подібної форми, що примикає до фланця, розташованого у верхній частині корпуса з боку технологічного отвору, причому ширина цього фланця складає 1,7...2 ширини фланця, розташованого у верхній частині із протилежного боку корпуса, а ширина верхньої планки фланця, розташованого в торцевій частині корпуса, складає 1,6...1,8 ширини його нижньої планки.

Текст

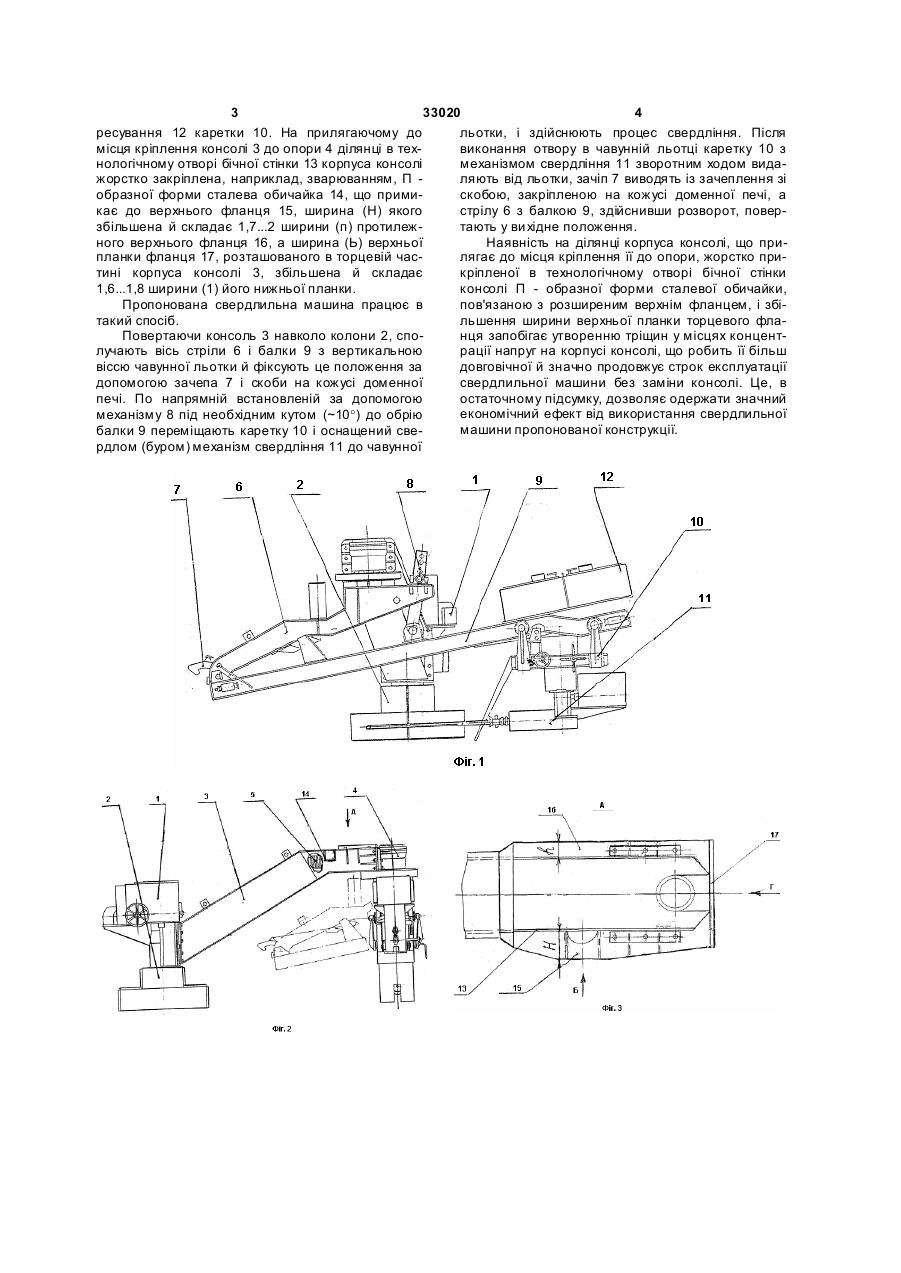

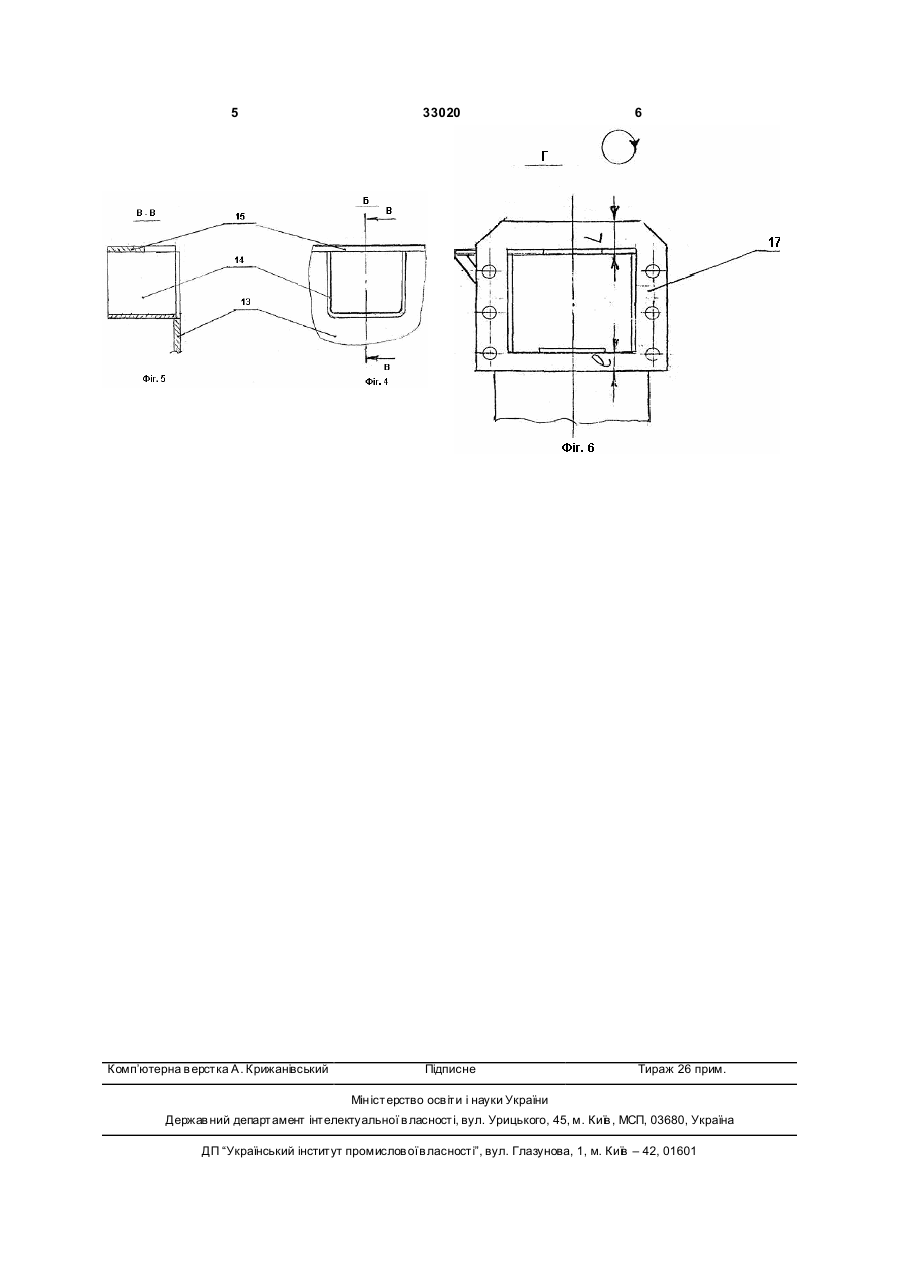

Свердлильна машина, що містить консоль із корпусом коробчастої форми поперечного перерізу, у бічній стінці якого виконано технологічний 3 33020 4 ресування 12 каретки 10. На прилягаючому до льотки, і здійснюють процес свердління. Після місця кріплення консолі 3 до опори 4 ділянці в техвиконання отвору в чавунній льотці каретку 10 з нологічному отворі бічної стінки 13 корпуса консолі механізмом свердління 11 зворотним ходом видажорстко закріплена, наприклад, зварюванням, П ляють від льотки, зачіп 7 виводять із зачеплення зі образної форми сталева обичайка 14, що примискобою, закріпленою на кожусі доменної печі, а кає до верхнього фланця 15, ширина (Н) якого стрілу 6 з балкою 9, здійснивши розворот, поверзбільшена й складає 1,7...2 ширини (п) протилежтають у ви хідне положення. ного верхнього фланця 16, а ширина (Ь) верхньої Наявність на ділянці корпуса консолі, що припланки фланця 17, розташованого в торцевій часлягає до місця кріплення її до опори, жорстко притині корпуса консолі 3, збільшена й складає кріпленої в технологічному отворі бічної стінки 1,6...1,8 ширини (1) його нижньої планки. консолі П - образної форми сталевої обичайки, Пропонована свердлильна машина працює в пов'язаною з розширеним верхнім фланцем, і збітакий спосіб. льшення ширини верхньої планки торцевого флаПовертаючи консоль 3 навколо колони 2, спонця запобігає утворенню тріщин у місцях концентлучають вісь стріли 6 і балки 9 з вертикальною рації напруг на корпусі консолі, що робить її більш віссю чавунної льотки й фіксують це положення за довговічної й значно продовжує строк експлуатації допомогою зачепа 7 і скоби на кожусі доменної свердлильної машини без заміни консолі. Це, в печі. По напрямній встановленій за допомогою остаточному підсумку, дозволяє одержати значний економічний ефект від використання свердлильної механізму 8 під необхідним кутом (~10°) до обрію машини пропонованої конструкції. балки 9 переміщають каретку 10 і оснащений свердлом (буром) механізм свердління 11 до чавунної 5 Комп’ютерна в ерстка А. Крижанівський 33020 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Drilling machine

Автори англійською

Teslenko Oleksandr Ivanovych, Kazankov Hryhorii Yukhymovych, Titov Valerii Heorhiiovych, Lifentsov Anatolii Vasyliovych, Titov Andrii Valeriiovych

Назва патенту російською

Сверлильная машина

Автори російською

Тесленко Александр Иванович, Казанков Григорий Ефимович, Титов Валерий Георгиевич, Лифенцов Анатолий Васильевич, Титов Андрей Валериевич

МПК / Мітки

МПК: C21B 7/12

Мітки: машина, свердлильна
