Пристрій для електрогідравлічного оброблення рідин і суспензій

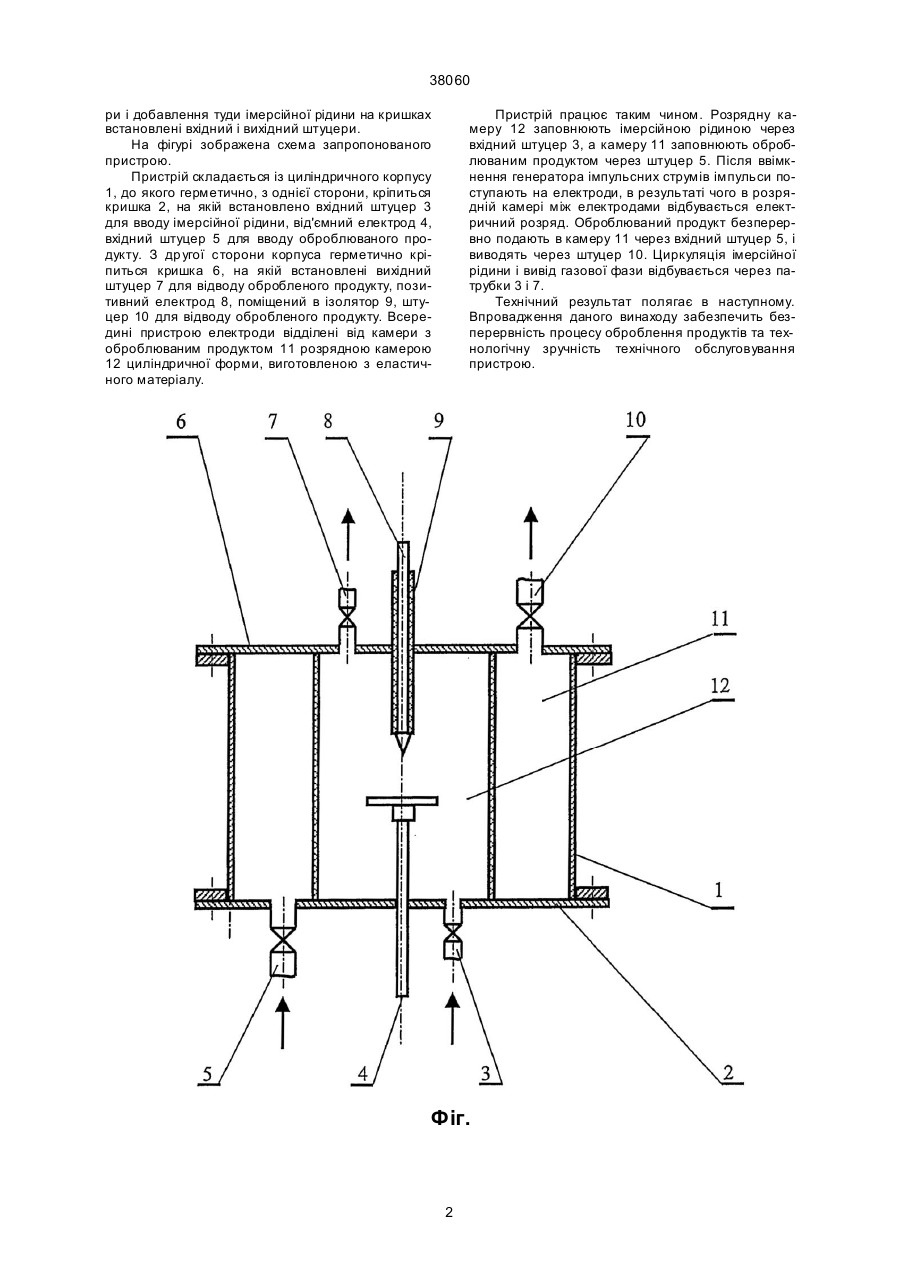

Пристрій для електрогідравлічного оброблення рідин і суспензій, що містить корпус із штуцерами для входу і ви ходу оброблюваного продукту, всередині якого знаходиться розрядна камера з електродами та імерсійною рідиною, виготовлена з еластичного матеріалу, і камера для оброблюваного продукту, відрізняє ться тим, що корпус містить дві кришки, на яких змонтовані вхідний і вихідний штуцери розрядної камери. (19) (21) 2000052940 (22) 23.05.2000 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Василів Володимир Павлович, Гулий Іван Степанович, Українець Анатолій Іванович, Дашковський Юрій Олександрович, Олішевський Валентин Вікторович, Асауленко Алла Олександрівна 38060 ри і добавлення туди імерсійної рідини на кришках встановлені вхідний і вихідний штуцери. На фігурі зображена схема запропонованого пристрою. Пристрій складається із циліндричного корпусу 1, до якого герметично, з однієї сторони, кріпиться кришка 2, на якій встановлено вхідний штуцер 3 для вводу імерсійної рідини, від'ємний електрод 4, вхідний штуцер 5 для вводу оброблюваного продукту. З др угої сторони корпуса герметично кріпиться кришка 6, на якій встановлені вихідний штуцер 7 для відводу обробленого продукту, позитивний електрод 8, поміщений в ізолятор 9, штуцер 10 для відводу обробленого продукту. Всередині пристрою електроди відділені від камери з оброблюваним продуктом 11 розрядною камерою 12 циліндричної форми, виготовленою з еластичного матеріалу. Пристрій працює таким чином. Розрядну камеру 12 заповнюють імерсійною рідиною через вхідний штуцер 3, а камеру 11 заповнюють оброблюваним продуктом через штуцер 5. Після ввімкнення генератора імпульсних струмів імпульси поступають на електроди, в результаті чого в розрядній камері між електродами відбувається електричний розряд. Оброблюваний продукт безперервно подають в камеру 11 через вхідний штуцер 5, і виводять через штуцер 10. Циркуляція імерсійної рідини і вивід газової фази відбувається через патрубки 3 і 7. Технічний результат полягає в наступному. Впровадження даного винаходу забезпечить безперервність процесу оброблення продуктів та технологічну зручність технічного обслуговування пристрою. Фіг. 2 38060 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
