Свердлильна головка

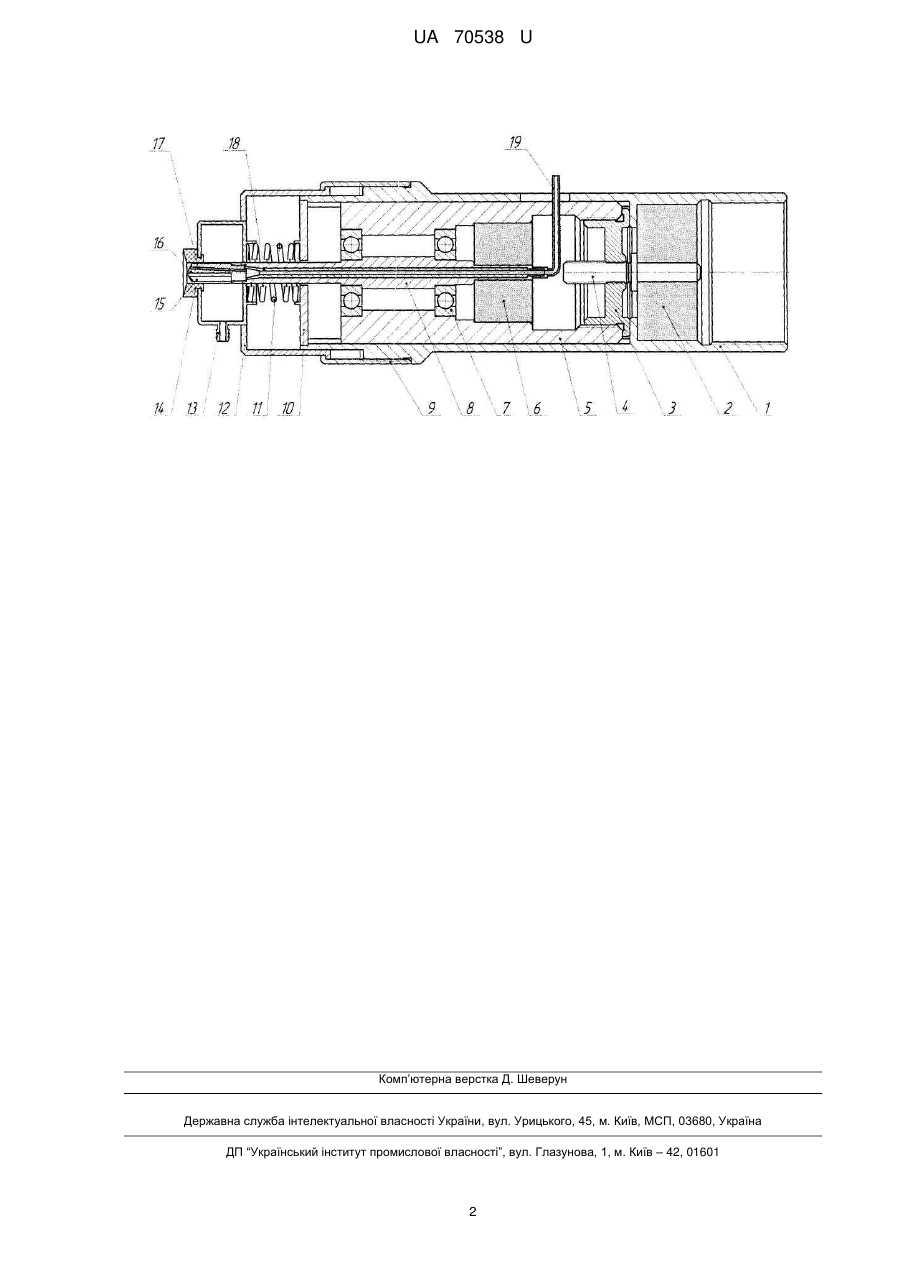

Реферат: Свердлильна головка, що містить встановлений в трубчастому корпусі електропривод, на валу якого закріплено ріжучий інструмент, причому з метою зниження тривалості часу, температури та підвищення надійності проведення операції ріжучий інструмент виконують з повздовжніми осьовими отворами, кріплять на вал, який встановлюють на підшипниках у внутрішній корпус з електроприводом, з іншого кінця вала встановлюють трубку відвідну; на трубчастому корпусі зі сторони свердла встановлено пружину та рухомий резервуар з еластичною гумовою насадкою, в якому при свердлінні створюють вакуум для видалення стружки кісткової тканини із зони обробки, а через отвори в свердлі та вісь кріплення свердла відсмоктують кров по трубці відвідній без виймання свердла з кісткової тканини. UA 70538 U (54) СВЕРДЛИЛЬНА ГОЛОВКА UA 70538 U UA 70538 U 5 10 15 20 25 30 35 Корисна модель належить до області медичної техніки, а саме до трепанів, що використовуються у нейрохірургії. Найближчим аналогом до запропонованої корисної моделі є пристрій для трепанації черепа (Авторське свідоцтво СРСР № 952237, МПК А61В17/16, 1980, Бюл. №3 23.01.93). Пристосування має трубчастий корпус, в якому встановлено двигун, на валу якого закріплений ріжучий інструмент. З метою зниження травмування тканин, в цей корпус встановлено блок керування, вхід якого під'єднано до електроприводу, а вихід - до котушки індуктивності, всередині якої розміщено, з можливістю пересування, постійний магніт, який під'єднано до корпусу електроприводу. Але цей пристрій має ряд недоліків. А саме в ньому відсутня система, яка б забезпечувала одночасне відведення стружки кісткової тканини та відсмоктування крові, для випадків, коли трепанація проводиться у місці знаходження гематоми. В основу корисної моделі поставлено задачу зменшення тривалості часу, зниження температури та підвищення надійності в процесі проведення операції при гематомах на головному мозку людини. Поставлена задача вирішується тим, що у трубчастий корпус (5), в який за допомогою підшипників (7) встановлено вал з внутрішнім отвором (8), приводиться в рух кроковим п'єзодвигуном (6), на якому закріплено свердло (16), зовні встановлено резервуар (13) та гумова насадка (14), що плавно переміщується з напрямною (12), яка кріпиться гайкою фіксуючою (9) на корпусові (1), у який встановлено кроковий п'єзодвигун для переміщень (2) та вал з мікрометричною різьбою (4), що сполучений з корпусом (5) гайкою (3). Між резервуаром відведення стружки кісткової тканини (13) та кришкою (10) встановлена пружина (11). Вал (8) містить трубку внутрішню (18), до якої під'єднано трубку відвідну (19). Свердлильна головка займає крайнє положення на місці проведення операції, яка розпочинається з умикання вакуумного насоса та крокового п'єзодвигуна (6) і двигуна подачі, строго у напрямку свердління отвору, в результаті чого, пружина (11) створює тиск на резервуар (13) та гумову насадку (14), яка щільно притуляється до голови людини і цим самим зачиняє резервуар (13) від вільного надходження повітря. Обертаючи вал (4), кроковий п'єзодвигун (2), переміщує свердло (16), доки напруга на двигуні (6) здійснить різкий спад, що контролюється блоком керування. Стружка кісткової тканини, що утворюється внаслідок свердління проходить по зовнішніх каналах (15), і потрапляє до резервуара (13), звідки постійно видаляється за рахунок вакуумного насоса. При досягненні свердлом (16) місця гематоми кроковий п'єзодвигун (6) і вакуумний насос вимикаються та припиняється подача корпусу (5), після чого кров починає відсмоктуватись по внутрішніх каналах (17), трубці внутрішній (18) та по трубці відвідній (19). Останнє забезпечується завдяки вакуумному насосу крові. Використання запропонованого пристосування дозволяє зменшити тривалість часу, температуру та підвищити надійність при проведенні операції на головному мозку людини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Свердлильна головка, що містить встановлений в трубчастому корпусі електропривод, на валу якого закріплено ріжучий інструмент, який відрізняється тим, що з метою зниження тривалості часу, температури та підвищення надійності проведення операції ріжучий інструмент виконують з повздовжніми осьовими отворами, кріплять на вал, який встановлюють на підшипниках у внутрішній корпус з електроприводом, з іншого кінця вала встановлюють трубку відвідну; на трубчастому корпусі зі сторони свердла встановлено пружину та рухомий резервуар з еластичною гумовою насадкою, в якому при свердлінні створюють вакуум для видалення стружки кісткової тканини із зони обробки, а через отвори в свердлі та вісь кріплення свердла відсмоктують кров по трубці відвідній без виймання свердла з кісткової тканини. 1 UA 70538 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
